QUARTER TRIM PANEL

REMOVAL

(1) Lower convertible top.
(2) Remove rear seat cushion and rear seat back.
(3) Remove door sill trim panel.
(4) Remove speaker grille (Fig. 16).
(5) Remove vertical screws and inboard screw

attaching quarter trim panel to inner quarter panel
(Fig. 17).

(6) Remove screws attaching quarter trim panel to

inner quarter panel through the speaker opening.

(7) Lift metal retainer blade at the front out of clip.
(8) Pull trim panel from inner quarter panel and

disconnect speaker wiring connector.

(9) Remove quarter trim panel from vehicle.

INSTALLATION

(1) Replace push in fasteners.
(2) Position quarter trim panel on vehicle.
(3) Connect speaker wiring connector.
(4) Install screws attaching quarter trim panel to

inner quarter panel through the speaker opening.

(5) Install

vertical

screws

and

inboard

screw

attaching quarter trim panel to inner quarter panel.

(6) Place toe blade into slotted sill clip.
(7) Install door sill trim panel.
(8) Install speaker grille.
(9) Install rear seat cushion and rear seat back.

REAR SHELF TRIM PANEL

REMOVAL

(1) Remove upper quarter trim panels as neces-

sary. (Refer to 23 - BODY/INTERIOR/UPPER QUAR-
TER TRIM - REMOVAL)

(2) Fold seat backs down.
(3) Remove the center plug (Fig. 18).
(4) Remove close out panel trim.
(5) Remove push-in fasteners attaching rear shelf

trim to shelf panel (Fig. 19).

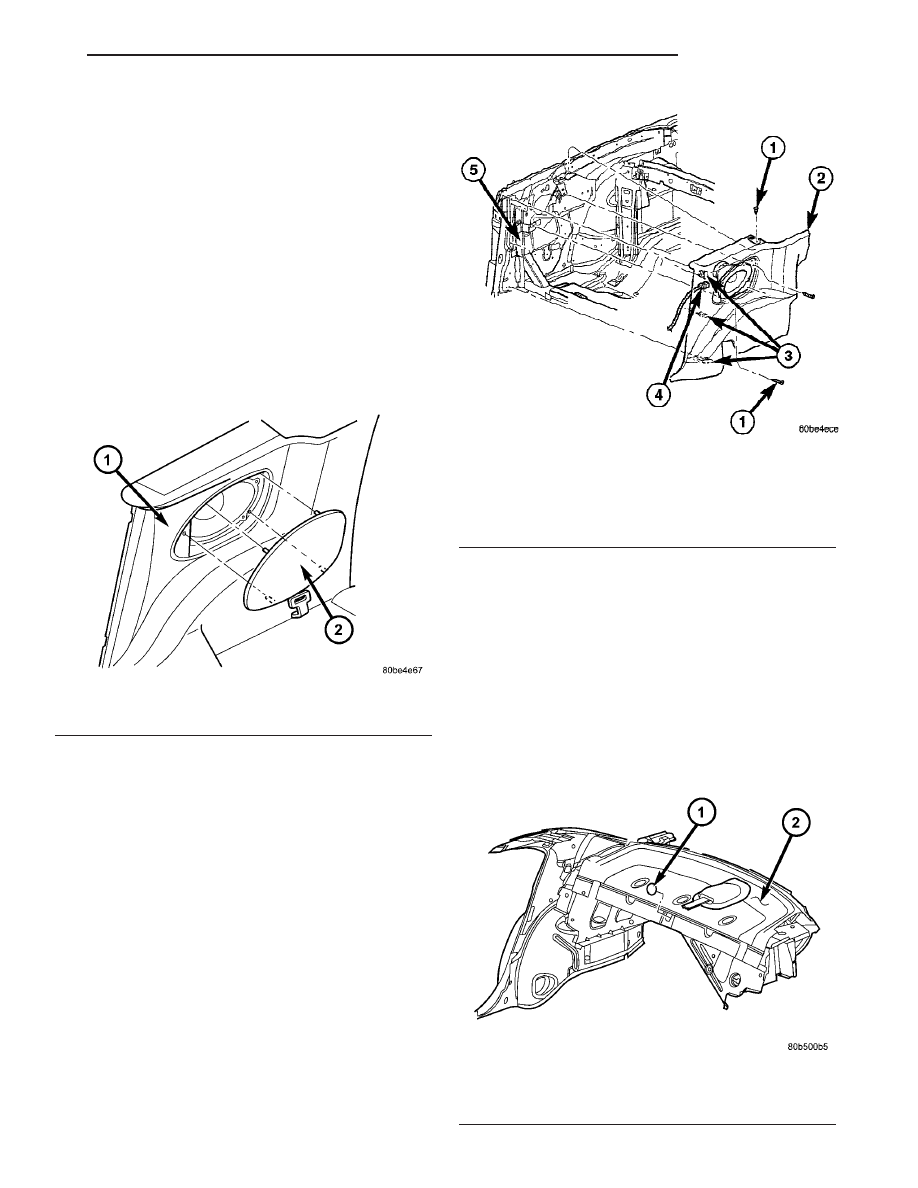

Fig. 18 REAR SHELF CENTER PLUG

1 - CENTER PLUG
2 - REAR SHELF TRIM

Fig. 16 Speaker Grille

1 - QUARTER TRIM PANEL
2 - SPEAKER GRILLE

Fig. 17 Quarter Trim Panel

1 - SCREWS
2 - QUARTER TRIM PANEL
3 - LOCATING PINS
4 - SPEAKER WIRE AND CONNECTOR
5 - INNER QUARTER PANEL

JR

INTERIOR

23 - 93

(6) Disconnect the center shoulder belt at the base.

(Refer

to

8

-

ELECTRICAL/RESTRAINTS/SEAT

BELT & RETRACTOR - REMOVAL)

(7) Pull trim forward to disengage clip attaching

trim to shelf panel.

(8) Feed seat belt through the seat belt opening in

the shelf panel.

CAUTION: Do not pull on child tether covers or use
as a handle for removal of panel.

(9) Remove shelf trim from vehicle.

INSTALLATION

(1) Feed center shoulder belt through opening in

shelf panel.

(2) Place rear shelf trim into position.
(3) Push trim rearward to engage clip attaching

rear shelf trim to shelf panel.

(4) Install push-in fasteners attaching rear shelf

trim to shelf panel.

CAUTION: Do not pull on child tether covers or use
as a handle for installation of panel.

(5) Install close out trim panel.
(6) Install center plug.
(7) Install upper quarter trim panels. (Refer to 23 -

BODY/INTERIOR/UPPER

QUARTER

TRIM

-

INSTALLATION)

(8) Connect the center shoulder seat belt. (Refer to

8

-

ELECTRICAL/RESTRAINTS/SEAT

BELT

&

RETRACTOR - INSTALLATION)

(9) Fold seat backs up.

REAR VIEW MIRROR

REMOVAL

REMOVAL

(1) Remove screws attaching inside rear view mir-

ror to header panel.

(2) Disconnect wire connector to rear view mirror,

if so equipped.

(3) Remove rear view mirror from vehicle (Fig. 20)

REMOVAL - JR-27 ONLY

All vehicles with driver and passenger side airbags

must have a colored coded five Bullet point airbag
warning label applied to the sun visor, verify label
availability and ensure the label is installed.

(1) Disengage sun visor from sun visor support.
(2) Remove screws attaching sun visor to header

panel.

(3) Disconnect lighted vanity mirror wiring.
(4) Remove sun visor from vehicle (Fig. 21).

INSTALLATION

INSTALLATION

(1) Position inside rear view mirror to vehicle.

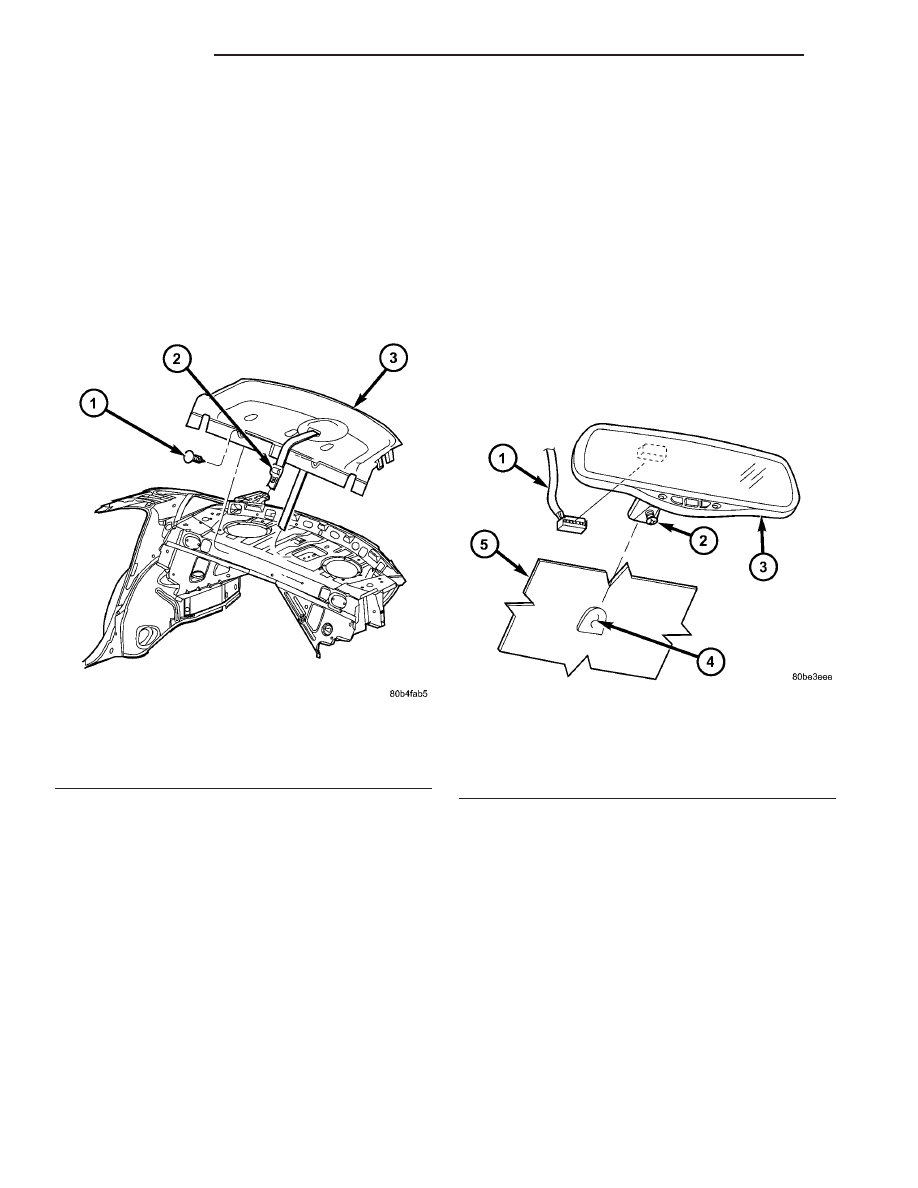

Fig. 19 REAR SHELF TRIM

1 - PUSH-IN FASTENERS
2 - CENTER SHOULDER BELT
3 - SHELF TRIM PANEL

Fig. 20 Inside Rear View Mirror

1 - MIRROR WIRE CONNECTOR
2 - SET SCREW
3 - REAR VIEW MIRROR
4 - SUPPORT BUTTON
5 - WINDSHIELD

23 - 94

INTERIOR

JR

REAR SHELF TRIM PANEL (Continued)

(2) Connect wire connector to rear view mirror, if

so equipped.

(3) Install screws attaching rear view mirror to

header panel.

INSTALLATION - JR-27 ONLY

All vehicles with driver and passenger side airbags

must have a colored coded five Bullet point airbag
warning label applied to the sun visor, verify label
availability and ensure the label is installed.

(1) Position sun visor to vehicle.
(2) Connect lighted vanity mirror wire connector.
(3) Install screws attaching sun visor to header

panel.

(4) Engage sun visor to sun visor support.

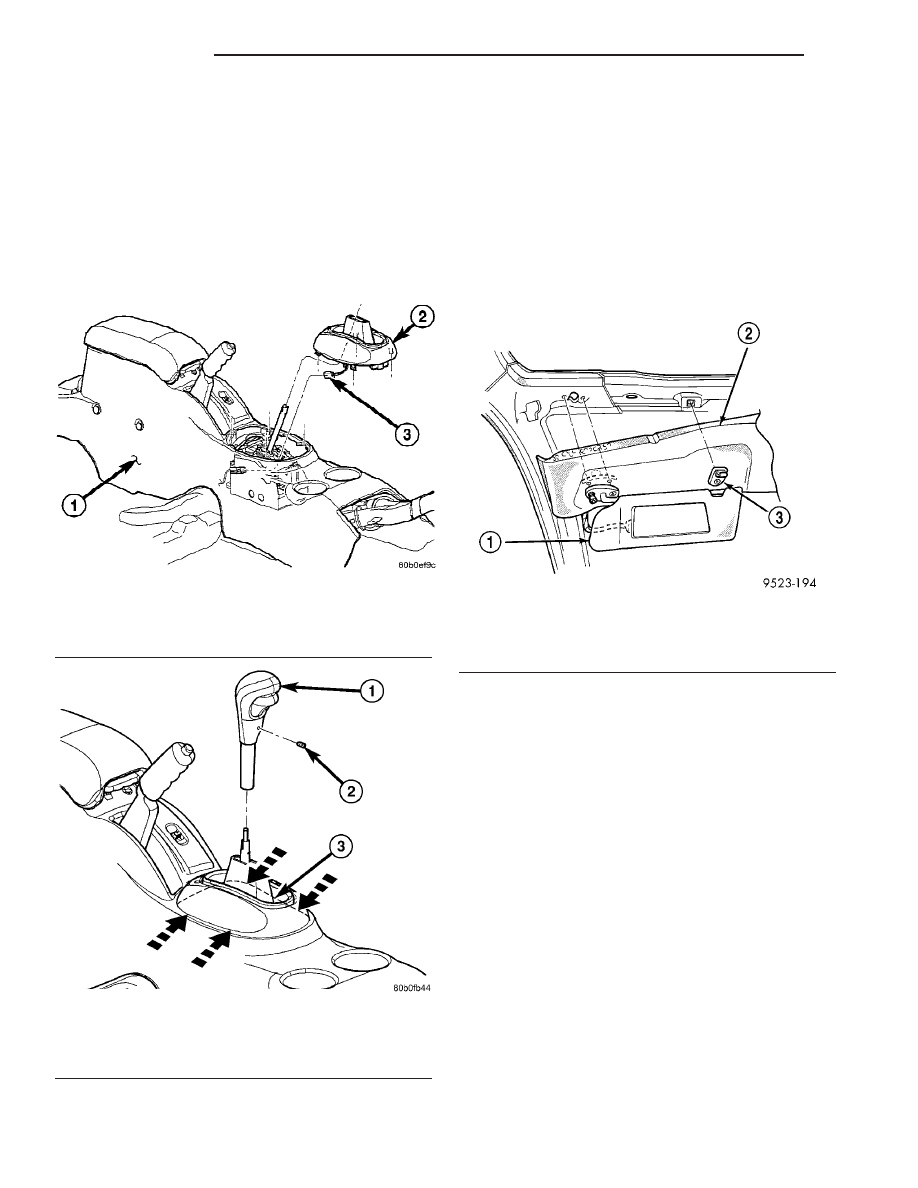

SHIFT BOOT

REMOVAL

(1) Remove the shifter nob set screw and pull knob

off of the shifter (Fig. 22).

NOTE: Do not use a trim stick or tool to remove
transmission range indicator.

(2) Remove transmission range indicator bezel by

squeezing the sides slightly and lifting up until the
locking tabs are free of the floor console. Refer to
(Fig. 22) for pressure points.

(3) Disconnect the electrical connector, if equipped,

and remove the shift boot (Fig. 23).

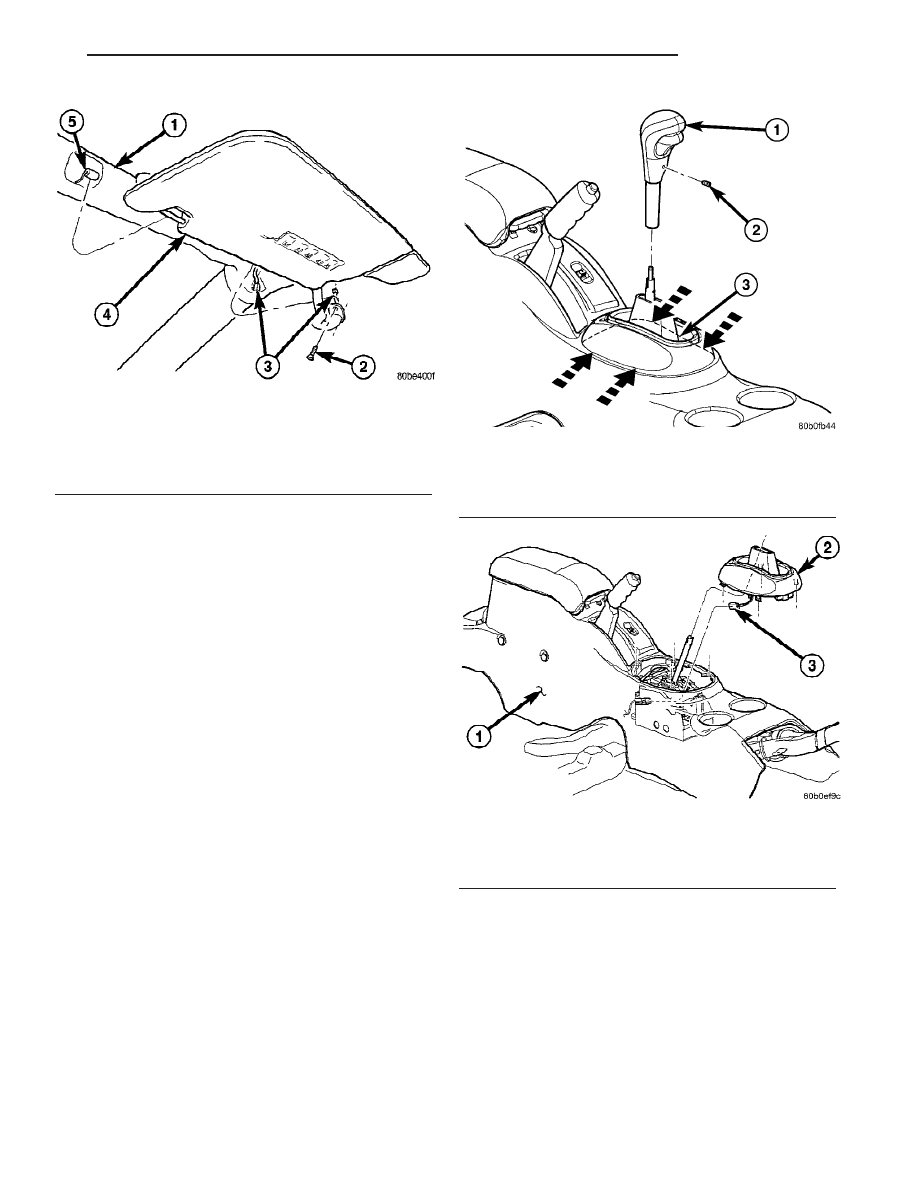

Fig. 21 Sun Visor

1 - Header Panel
2 - Attaching Screw(s)
3 - Vanity Wire Connectors
4 - Sun Visor
5 - Support Visor Center

Fig. 22 SHIFT KNOB – AUTOMATIC TRANS

1 - SHIFTER KNOB
2 - SET SCREW
3 - SHIFT BOOT

Fig. 23 SHIFT BOOT – TYPICAL

1 - FLOOR CONSOLE
2 - SHIFT BOOT
3 - ELECTRICAL CONNECTOR

JR

INTERIOR

23 - 95

REAR VIEW MIRROR (Continued)

INSTALLATION

(1) Place shift boot into position (Fig. 24).
(2) Connect transmission range indicator bezel

wire connector on the underside of bezel.

(3) Install transmission range indicator bezel by

align alignment pins with holes in console. Apply a
downward pressure until the locking tabs snap into
position.

(4) Install the shifter nob and tighten the set

screw to 3 N·m (23 in. lbs.) (Fig. 25).

SUN VISOR

REMOVAL

(1) Disengage sun visor from center support (Fig.

26).

(2) Remove screws attaching sun visor to roof

header.

(3) Remove sun visor from header.
(4) If equipped, disconnect wire connector from

body harness.

(5) Remove sun visor from vehicle.

INSTALLATION

(1) Place sun visor into position.
(2) If equipped, connect wire connector to body

harness.

(3) Install screw attaching sun visor to header.
(4) Install screws attaching sun visor to roof

header.

(5) Connect sun visor to center support.

SUN VISOR SUPPORT

REMOVAL

(1) Disengage sun visor from center support.
(2) Remove screw attaching support to roof header,
(3) Remove support from vehicle.

INSTALLATION

(1) Place support into position.
(2) Install screw attaching support to roof header,
(3) Engage sun visor to center support.

Fig. 24 SHIFT BOOT – TYPICAL

1 - FLOOR CONSOLE
2 - SHIFT BOOT
3 - ELECTRICAL CONNECTOR

Fig. 25 SHIFT KNOB – AUTOMATIC TRANS

1 - SHIFTER KNOB
2 - SET SCREW
3 - SHIFT BOOT

Fig. 26 Sun Visor

1 - SUN VISOR
2 - HEADLINING
3 - SUPPORT

23 - 96

INTERIOR

JR

SHIFT BOOT (Continued)
