Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 673





INSTALLATION

NOTE: The grip portion of the parking brake lever
will only fit through the wider lower portion of the
slot in the floor console.

(1) Place floor console in position.
(2) Connect wire connector for floor console acces-

sories at floor pan (Fig. 10).

(3) Verify that the rear locator pin on the bottom

of the storage bin is engaged to the slot in the body
bracket and the front pin is engaged to the shift
mechanism.

(4) Install screws, next to floor shifter and in con-

sole storage compartment, holding floor console to
brackets on floor pan.

(5) Connect transmission range indicator bezel

wire connector on the underside of bezel (Fig. 11).

(6) Install transmission range indicator bezel by

align alignment pins with holes in console. Apply a
downward pressure until the locking tabs snap into
position.

(7) Install shift lever knob and tighten set screw

on front of shifter knob.

FORWARD INSTRUMENT
PANEL CONSOLE

REMOVAL

(1) Remove floor console.
(2) Remove instrument panel cluster hood (Refer

to 23 - BODY/INSTRUMENT PANEL/CLUSTER
BEZEL - REMOVAL).

(3) Remove instrument panel center bezel.
(4) Remove left knee bolster.

(5) Release glove box door catches and allow to

hang downward.

(6) Remove screws holding storage bin to forward

instrument panel console (Fig. 12).

(7) Remove storage bin from forward instrument

panel console.

(8) Remove screws holding forward instrument

console to shifter mounting bracket.

(9) Remove screws attaching forward instrument

panel console to instrument panel at sides of storage
bin area.

(10) Remove screws attaching forward instrument

panel console to instrument panel support braces.

(11) Remove forward instrument panel console

from vehicle.

INSTALLATION

(1) Position forward instrument panel console to

vehicle.

(2) Install screws attaching forward instrument

panel console to instrument panel support braces.

(3) Install screws attaching forward instrument

panel console to instrument panel at sides of storage
bin area.

(4) Install screws attaching forward instrument

panel console to shifter mounting bracket.

(5) Install storage bin from forward instrument

panel console.

(6) Install screws attaching storage bin to forward

instrument panel console.

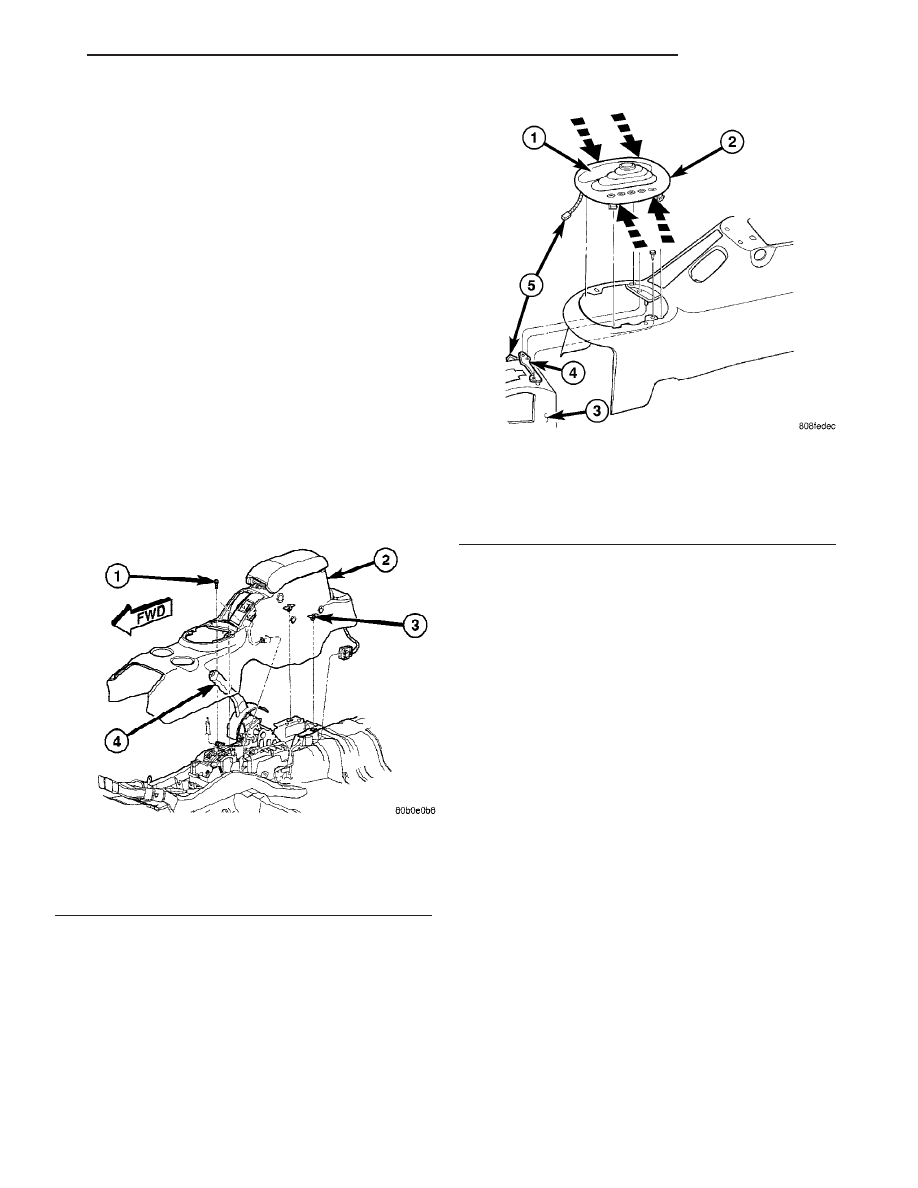

Fig. 10 FLOOR CONSOLE

1 - SCREWS
2 - FLOOR CONSOLE
3 - CLIPS
4 - PARK BRAKE LEVER

Fig. 11 Transmission Range Indicator Bezel

1 - BEZEL BOOT
2 - PRNDL BEZEL
3 - SHIFTER MECHANISM
4 - LOCATOR PIN
5 - WIRING CONNECTOR

JR

INTERIOR

23 - 89

FLOOR CONSOLE (Continued)

(7) Release glove box door catches and allow to

hang downward.

(8) Install left knee bolster.
(9) Install instrument panel center bezel.
(10) Install instrument panel cluster hood.
(11) Install floor console.

HEADLINER

REMOVAL

CAUTION: Special Tool 6967 is needed to remove
the rear locating clip attached to the headlining just
forward of the rear window.

(1) Remove the door opening weatherstrips. (Refer

to

23

-

BODY/WEATHERSTRIP/SEALS/DOOR

OPENING WEATHERSTRIP - REMOVAL)

(2) Remove instrument panel end cap/fuse cover.
(3) Remove the sun visors. (Refer to 23 - BODY/

INTERIOR/SUN VISOR - REMOVAL)

(4) Remove sun visor supports. (Refer to 23 -

BODY/INTERIOR/SUN

VISOR

SUPPORT

-

REMOVAL)

(5) Remove left A-pillar trim. (Refer to 23 - BODY/

INTERIOR/A-PILLAR TRIM - REMOVAL)

(6) Remove front/rear assist handles and/or coat

hooks.

(7) Remove right and left upper B-pillar trim.

(Refer to 23 - BODY/INTERIOR/UPPER B-PILLAR
TRIM - REMOVAL)

(8) Remove upper quarter trim, as necessary.

(Refer to 23 - BODY/INTERIOR/UPPER QUARTER
TRIM - REMOVAL)

(9) Disconnect headliner electrical connector along

instrument panel bracket.

(10) Disconnect headliner electrical connector from

fuse panel (Fig. 13).

(11) Pull down on the rear of the map lamp and

sun roof switch to disengage clips from roof panel, if
equipped.

(12) Using Special Tool 6967, disengage headline

rear locating clip holding headlining to roof above
rear window (Fig. 14).

(13) Pull down on headliner around sun roof to

disengage hook and loop fastener, if equipped.

(14) Disconnect the sunroof module electrical con-

nector, if equipped.

(15) Recline front seats.
(16) Tilt steering wheel fully up.
(17) Move shifter fully rearward.
(18) Lower headliner.
(19) Remove headliner through passenger front

door opening.

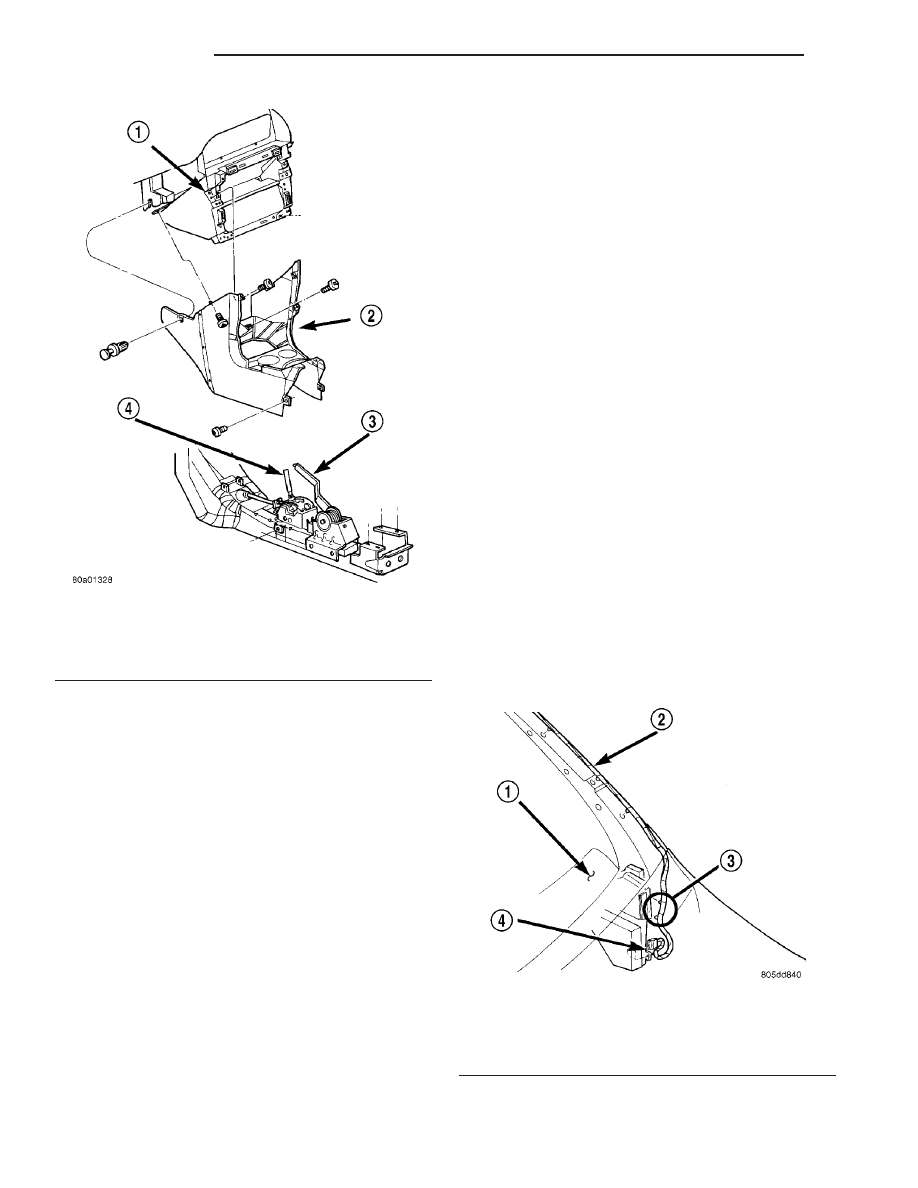

Fig. 12 Forward Instrument Panel Console

1 - INSTRUMENT PANEL
2 - FORWARD INSTRUMENT PANEL CONSOLE
3 - PARK BRAKE
4 - GEAR SHIFTER

Fig. 13 Headlining Wiring

1 - INSTRUMENT PANEL
2 - LEFT A-PILLAR
3 - WRAP FASTENERS WITH FOAM
4 - FUSE PANEL

23 - 90

INTERIOR

JR

FORWARD INSTRUMENT PANEL CONSOLE (Continued)

INSTALLATION

NOTE: Do not remove the cardboard light blocker
from the reading lamp.

(1) Transfer front map lamp and bracket.
(2) Transfer sunroof switch.
(3) Transfer rear dome lamp.
(4) Fully recline both front seats.
(5) Tilt steering wheel fully up.
(6) Move shifter fully rearward.
(7) Move headliner into vehicle through front pas-

senger door.

(8) Lay headlining wiring harness out along A–pil-

lar to prevent capturing between headlining and roof.

(9) Install left inboard sun visor support.
(10) Align rear locator with mating hole in roof

bow and press upward on headlining until rear loca-
tor engages.

(11) Install coat hooks.
(12) Install assist handles.

(13) Install sun visors. (Refer to 23 - BODY/INTE-

RIOR/SUN VISOR - INSTALLATION)

(14) Connect electrical connector to sunroof switch,

if equipped.

(15) Push upward on sunroof switch to engage into

switch retainer, if equipped.

(16) Push upward on headlining around sunroof

opening to engage hook and loop fasteners, if
equipped.

(17) Connect map lamp electrical connector, if

equipped.

(18) Confirm the headliner is not hung up on the

side air bag deployment ramp.

(19) Push upward on map lamp to engage lamp to

headlining, if equipped.

(20) Connect dome lamp wire connector to dome

lamp.

(21) Install sunroof opening trim lace. (Refer to 23

-

BODY/SUNROOF/OPENING

TRIM

LACE

-

INSTALLATION)

(22) Install headlining wiring harness to A–pillar

and fuse panel.

Fig. 14 Headlining

1 - HEADLINING W/SUNROOF
2 - PUSH-IN FASTENERS
3 - JUNCTION BLOCK
4 - HEADLINING
5 - CLIP

6 - REAR WINDOW HEADER
7 - WINDSHIELD HEADER
8 - HEADLINING
9 - SUNVISOR SUPPORT

JR

INTERIOR

23 - 91

HEADLINER (Continued)

(23) Install upper quarter trim as necessary. (Refer

to 23 - BODY/INTERIOR/UPPER QUARTER TRIM -
INSTALLATION)

(24) Install right and left B-pillar trim. (Refer to

23 - BODY/INTERIOR/UPPER B-PILLAR TRIM -
INSTALLATION)

NOTE: It is not possible to reinstall the push in fas-
teners holding the wiring harness to the instrument
panel bracket and to the fuse panel area. Wrap
these two fasteners with foam tape to prevent buzz,
squeak, and rattle complaints (Fig. 13).

(25) Install the A-pillar trim. (Refer to 23 - BODY/

INTERIOR/A-PILLAR TRIM - INSTALLATION)

(26) Install the weatherstrip on to door opening.

(Refer to 23 - BODY/WEATHERSTRIP/SEALS/DOOR
OPENING WEATHERSTRIP - INSTALLATION)

(27) Verify that the door opening weatherstrip lip

overlaps the edge of the headlining and trim panels.

HEADER TRIM PANEL - RIGHT
OR LEFT

REMOVAL - JR-27 ONLY

(1) Remove sun visor(s) (Refer to 23 - BODY/INTE-

RIOR/SUN VISOR - REMOVAL).

(2) Remove center header trim panel (Refer to 23 -

BODY/INTERIOR/INTERIOR

TRIM

PANELS

-

REMOVAL).

(3) Disengage clip attaching header trim panel to

header panel.

(4) Remove header trim panel from vehicle (Fig.

15).

INSTALLATION - JR-27 ONLY

(1) Position header trim panel on vehicle.
(2) Align locating pins on back side of trim panel

to holes in header panel.

(3) Engage clip on trim panel to slots in header

panel.

(4) Install center header trim panel (Refer to 23 -

BODY/INTERIOR/INTERIOR

TRIM

PANELS

-

INSTALLATION).

(5) Install sun visor (Refer to 23 - BODY/INTERI-

OR/INTERIOR TRIM PANELS - INSTALLATION).

LOWER QUARTER TRIM

REMOVAL

(1) Remove upper quarter trim panels. (Refer to 23

-

BODY/INTERIOR/UPPER

QUARTER

TRIM

-

REMOVAL)

(2) Remove the punch pins from the lower quarter

trim flange.

(3) Disengage the clips attaching the lower quarter

trim to the body.

(4) Remove lower quarter trim from vehicle (Fig.

1).

INSTALLATION

(1) Place lower quarter trim into position.
(2) Engage the clips attaching the lower quarter

trim to the body.

(3) Install the push pins into the lower quarter

trim flange.

(4) Install the upper quarter trim panel. (Refer to

23 - BODY/INTERIOR/UPPER QUARTER TRIM -
INSTALLATION)

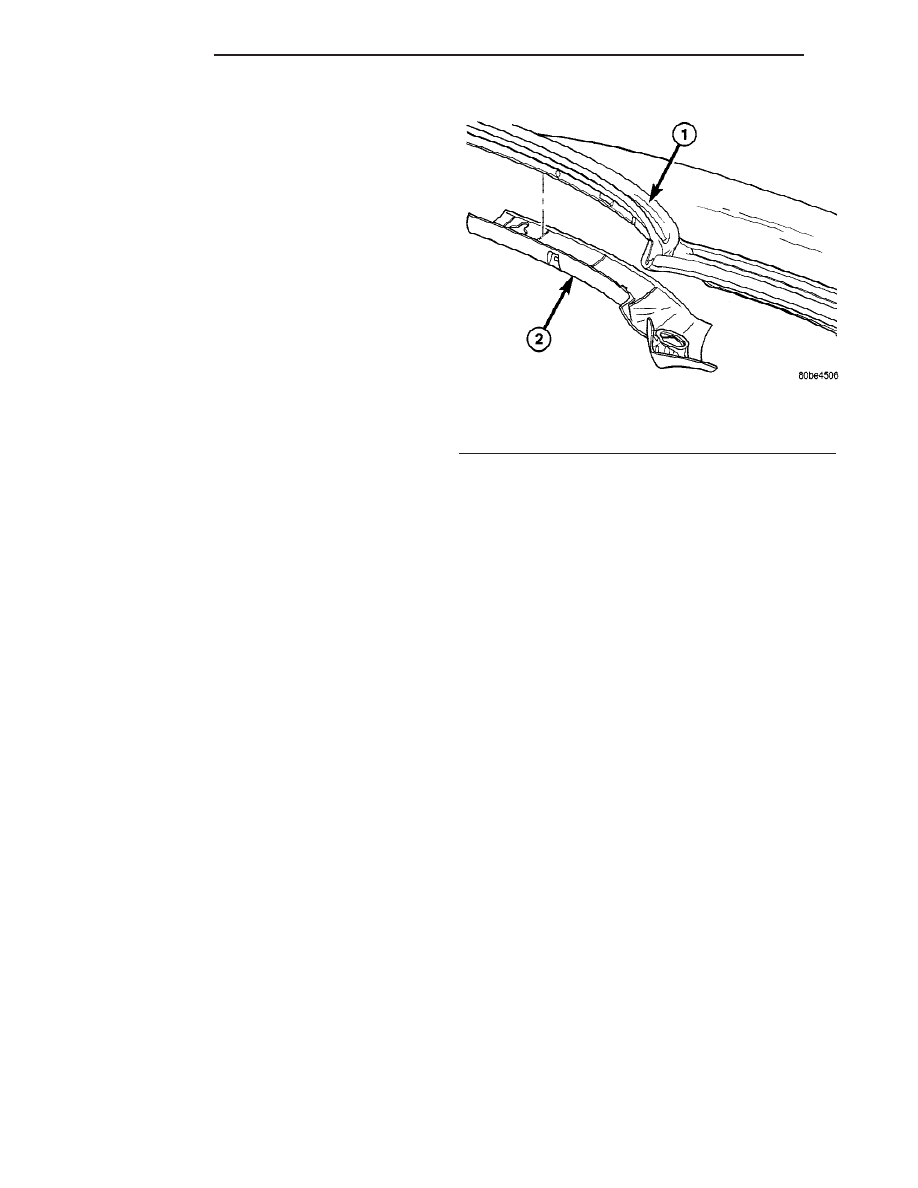

Fig. 15 Header Trim Panel (Right Side)

1 - HEADER WEATHERSTRIP
2 - HEADER TRIM PANEL

23 - 92

INTERIOR

JR

HEADLINER (Continued)
