(12) Install speaker grille by first engaging rear

edge hinge flaps to mating slots, then pressing grille
on to seat the two clips at front.

(13) Install red courtesy reflector by first engaging

rear edge hinge flaps to mating slots, then snap front
in to position.

(14) Install access cover at front of door trim

panel. First engage slots at front, then snap in at
rear edge (Fig. 30).

(15) Place flag trim panel into position and engage

clips (Fig. 30).

(16) Close door window.

REAR VERTICAL GUIDE BAR

REMOVAL - JR-27

(1) Remove door trim panel and watershield.
(2) Remove the lift plate attaching screws (Fig.

31).

(3) Remove nut attaching top of guide bar to inner

door panel.

(4) Using a suitable allen wrench, hold jack screw

stationary while removing nut attaching bottom of
guide bar to inner door panel.

(5) Remove guide bar from vehicle and remove

through access hole in inner door panel (Fig. 32).

INSTALLATION - JR-27

(1) If a new guide bar is being installed, preset

bottom jack screw using old guide bar as a reference.

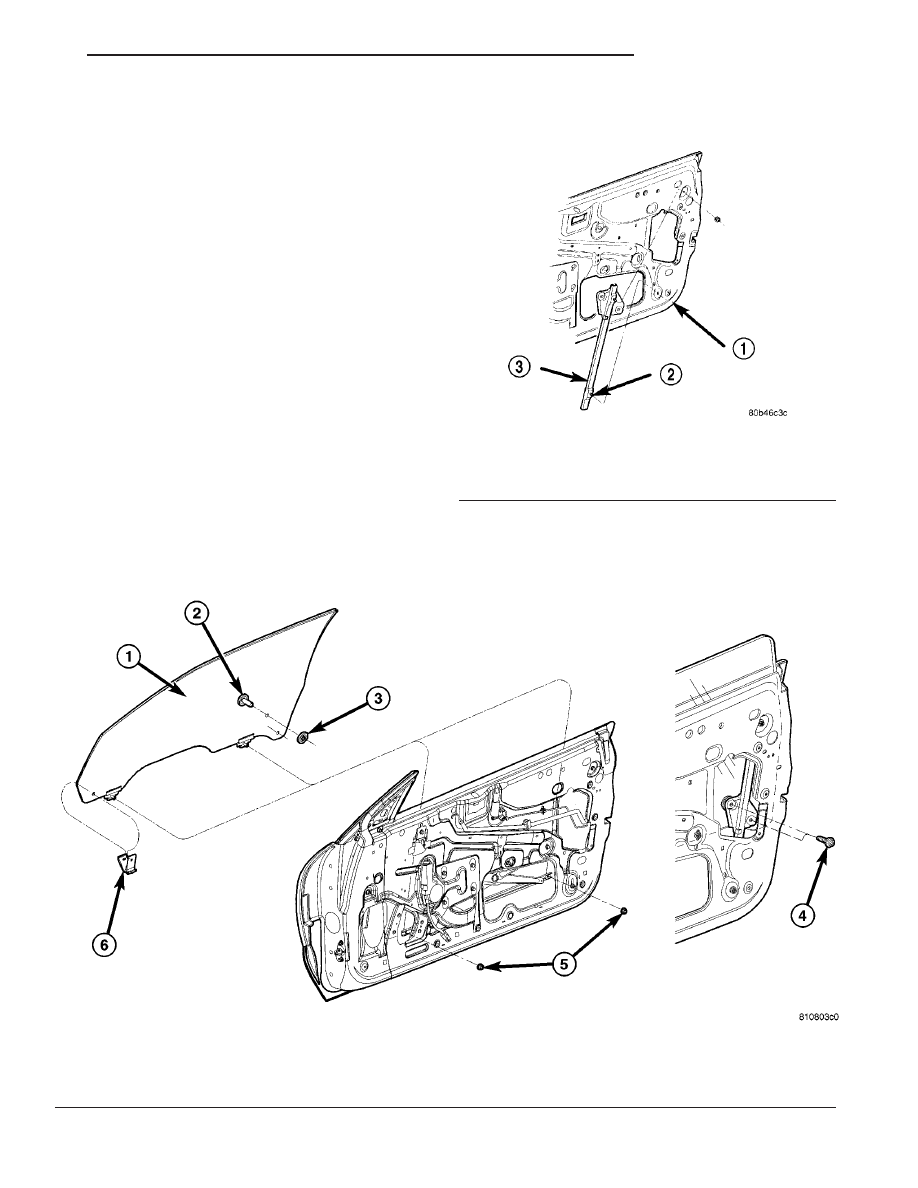

Fig. 31 GLASS TO LIFT PLATE ATTACHING SCREWS

1 - FRONT DOOR GLASS
2 - GLASS TO LIFT PLATE RETAINER AND NUT ASSEMBLY
3 - GLASS TO LIFT PLATE BUSHING

4 - GLASS TO LIFT PLATE ATTACHING SCREWS
5 - GLASS TO WINDOW CHANNEL ATTACHING NUTS
6 - DOOR GLASS UP STOP

Fig. 32 Rear Vertical Guide Bar

1 - DOOR
2 - JACK SCREW
3 - REAR VERTICAL GUIDE BAR

JR

DOOR - FRONT

23 - 45

TRIM PANEL (Continued)

(2) Position rear guide bar on vehicle.
(3) Using a suitable allen wrench, hold jack screw

stationary while installing nut attaching bottom of
guide bar to inner door panel.

(4) Install nut attaching top of rear guide bar to

inner door panel.

(5) Verify glass fit and operation. Adjust door glass

as necessary.

(6) Install door trim panel and watershield.

WINDOW REGULATOR

REMOVAL

REMOVAL

NOTE: For power window motor removal proce-
dures, (Refer to 8 - ELECTRICAL/POWER WIN-
DOWS/WINDOW MOTOR - REMOVAL).

(1) Remove door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL)

(2) Remove glass from regulator roller channel.

Secure glass in the up position in the door frame.

(3) Disconnect power window motor wire connec-

tor.

(4) Loosen screw attaching regulator scissor chan-

nel to door panel.

(5) Remove screw and bolt heads from keyhole

slots in door panel.

(6) Loosen bolts attaching regulator to door panel.
(7) Remove regulator from door panel (Fig. 33).
(8)

Slide regulator rearward and rotate forward

end of roller channel through access hole in door
panel.

REMOVAL- JR-27 ONLY

NOTE: For power window motor removal proce-
dures, (Refer to 8 - ELECTRICAL/POWER WIN-
DOWS/WINDOW MOTOR - REMOVAL).

(1) Remove door trim panel and water shield.
(2) Disconnect wire connector to power window

motor.

(3) Remove nuts attaching regulator lift channel to

door glass (Refer to 23 - BODY/DOOR - FRONT/
DOOR GLASS - REMOVAL).

(4) Secure door glass in upward position.
(5) Mark position of rear bolt of roller channel to

inner door panel to aid in installation.

(6) Remove bolt attaching rear of roller channel to

door panel.

(7) Loosen bolt attaching front of roller channel to

door panel.

(8) Remove roller channel from door panel (Fig.

34).

(9) Loosen bolts attaching window regulator to

inner door panel reinforcement.

(10) Remove bolt heads from key hole slots in

inner door panel.

(11) Remove window regulator through large hole

in inner door panel (Fig. 34).

(12) Remove power window motor from regulator

(Refer to 8 - ELECTRICAL/POWER WINDOWS/
WINDOW MOTOR - REMOVAL).

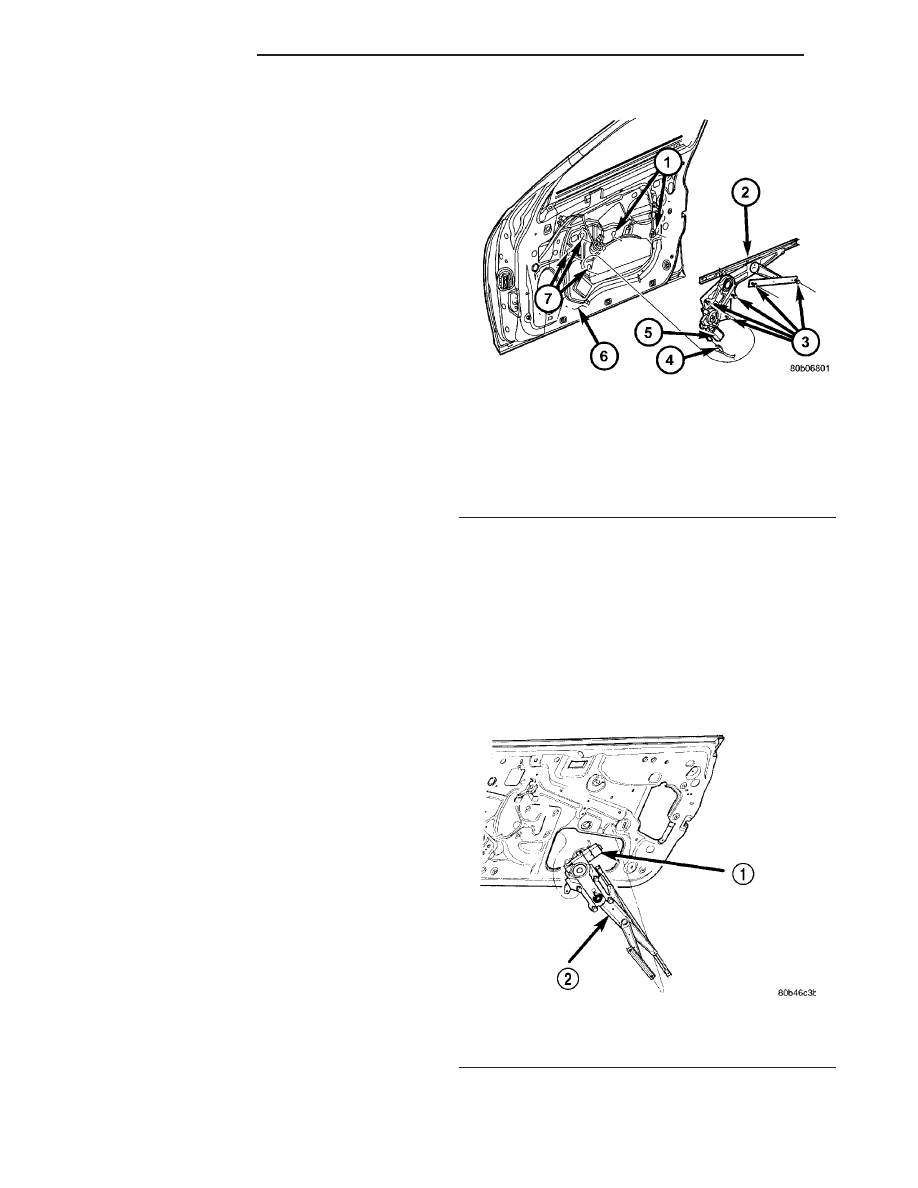

Fig. 33 FRONT DOOR REGULATOR

1 - MOUNTING SLOTS
2 - REGULATOR
3 - MOUNTING BOLTS
4 - ELECTRICAL CONNECTOR
5 - REGULATOR
6 - INNER DOOR
7 - MOUNTING SLOTS

Fig. 34 Power Window Regulator

1 - POWER WINDOW MOTOR
2 - POWER WINDOW REGULATOR

23 - 46

DOOR - FRONT

JR

REAR VERTICAL GUIDE BAR (Continued)

INSTALLATION

INSTALLATION

NOTE: For power window motor service procedures
(Refer to 8 - ELECTRICAL/POWER WINDOWS/WIN-
DOW MOTOR - INSTALLATION).

(1) Position regulator in door through access hole

in door panel.

(2) Position regulator on door panel.
(3) Tighten bolts attaching regulator to door panel.
(4) Position screw and bolt heads in keyhole slots

in door panel.

(5) Tighten screw attaching regulator scissor chan-

nel to door panel.

(6) Connect power window motor wire electrical

connector.

(7) Position glass in regulator roller channel.
(8) Tighten fasteners attaching door glass to roller

channel.

(9) Install door trim panel. (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION)

INSTALLATION - JR-27 ONLY

NOTE: For power window motor installation proce-
dures, (Refer to 8 - ELECTRICAL/POWER WIN-
DOWS/WINDOW MOTOR - INSTALLATION).

(1) Install power window motor on regulator (Refer

to 8 - ELECTRICAL/POWER WINDOWS/WINDOW
MOTOR - INSTALLATION).

(2) Move window regulator into position in door

and engage bolt heads into key hole slots in inner
door panel reinforcement and tighten bolts.

(3) Install roller channel to door panel.
(4) Install bolt at rear of roller channel. Make sure

that bolt is aligned to mark on inner door panel
made previously.

(5) Tighten front and rear bolts of roller channel.
(6) Install nuts attaching regulator lift channel to

door glass.

(7) Verify glass fit and operation. Adjust door

glass, if necessary.

(8) Connect wire connector to power window motor.
(9) Install door water dam (Refer to 23 - BODY/

DOOR - FRONT/WATERDAM - INSTALLATION)
and trim panel (Refer to 23 - BODY/DOOR - FRONT/
TRIM PANEL - INSTALLATION).

APPLIQUE

REMOVAL

(1) Pull the glass run weatherstrip away from the

window opening to access the applique screws. (Refer
to 23 - BODY/WEATHERSTRIP/SEALS/FDR GLASS
RUN WEATHERSTRIP - REMOVAL)

(2) Remove the screws and remove the applique

(Fig. 35).

INSTALLATION

(1) Install the applique and install the screws.
(2) Position the glass run weatherstrip back into

position. (Refer to 23 - BODY/WEATHERSTRIP/
SEALS/FRONT DOOR GLASS RUN WEATHER-
STRIP - INSTALLATION)

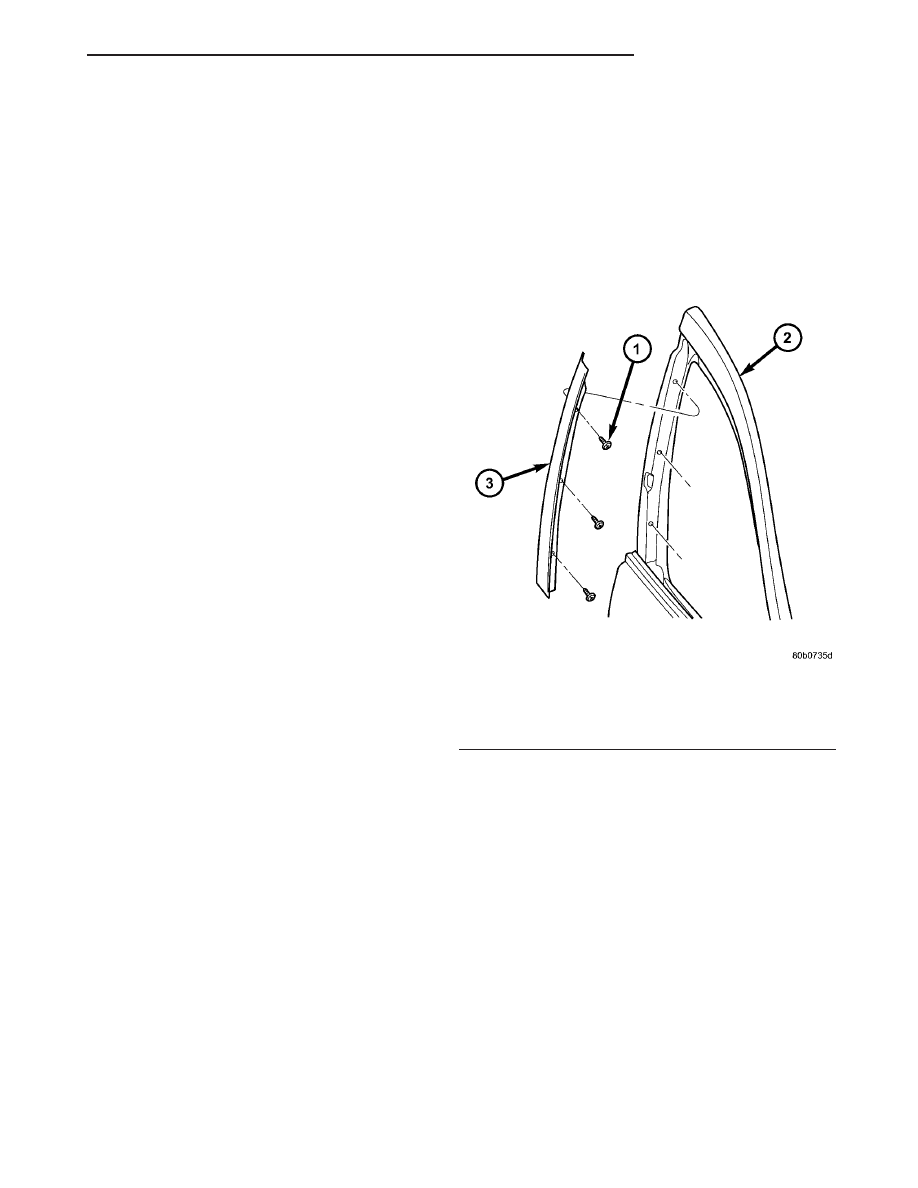

Fig. 35 01 FRONT DOOR APPLIQUE

1 - SCREWS
2 - FRONT DOOR
3 - APPLIQUE

JR

DOOR - FRONT

23 - 47

WINDOW REGULATOR (Continued)

DOOR PIN ASSEMBLY

REMOVAL

(1) Open the door, remove the door pin bolts and

remove the door pin. (Fig. 36)

(2) Remove the receiver bolts and remove the

receiver and shims if equipped. (Fig. 37)

INSTALLATION

(1) Install the door pin assembly and install the bolts.
(2) Tighten the bolts to 12 N·m (9 ft. lbs.).
(3) Install the receiver and the shims if equipped.
(4) Install the receiver bolts and tighten to 12 N·m

(9 ft. lbs.).

(5) Adjust the door pin assembly and receiver.

(Refer to 23 - BODY/DOOR - FRONT/DOOR PIN
ASSEMBLY - ADJUSTMENTS)

ADJUSTMENTS

ADJUSTMENT

(1) Open the door and mark the position of the

door pin receiver using a grease pencil or equivalent.

(2) Put clay or other suitable substance, into the

hole of the door pin receiver.

(3) Lightly close the door to indent the clay with

the door pin. (Fig. 38)

NOTE: The alignment of the pin indentation to the
receiver cup should be centered.

(4) If the door pin receiver needs to go for/aft in

the car, remove the door pin receiver and add/remove
the pin receiver shims if necessary. (Refer to 23 -
BODY/DOOR - FRONT/DOOR PIN ASSEMBLY -
REMOVAL)

NOTE: 3 mm total of shims are standard, but this
can vary depending on the fit of the door. Door pin
shims are available in 1 and 0.5 mm sizes.

(5) For up/down movement, loosen the receiver

bolts and move the door pin up or down if necessary.

(6) Check alignment and readjust if required and

tighten the bolts to 12 N·m (9 ft. lbs.).

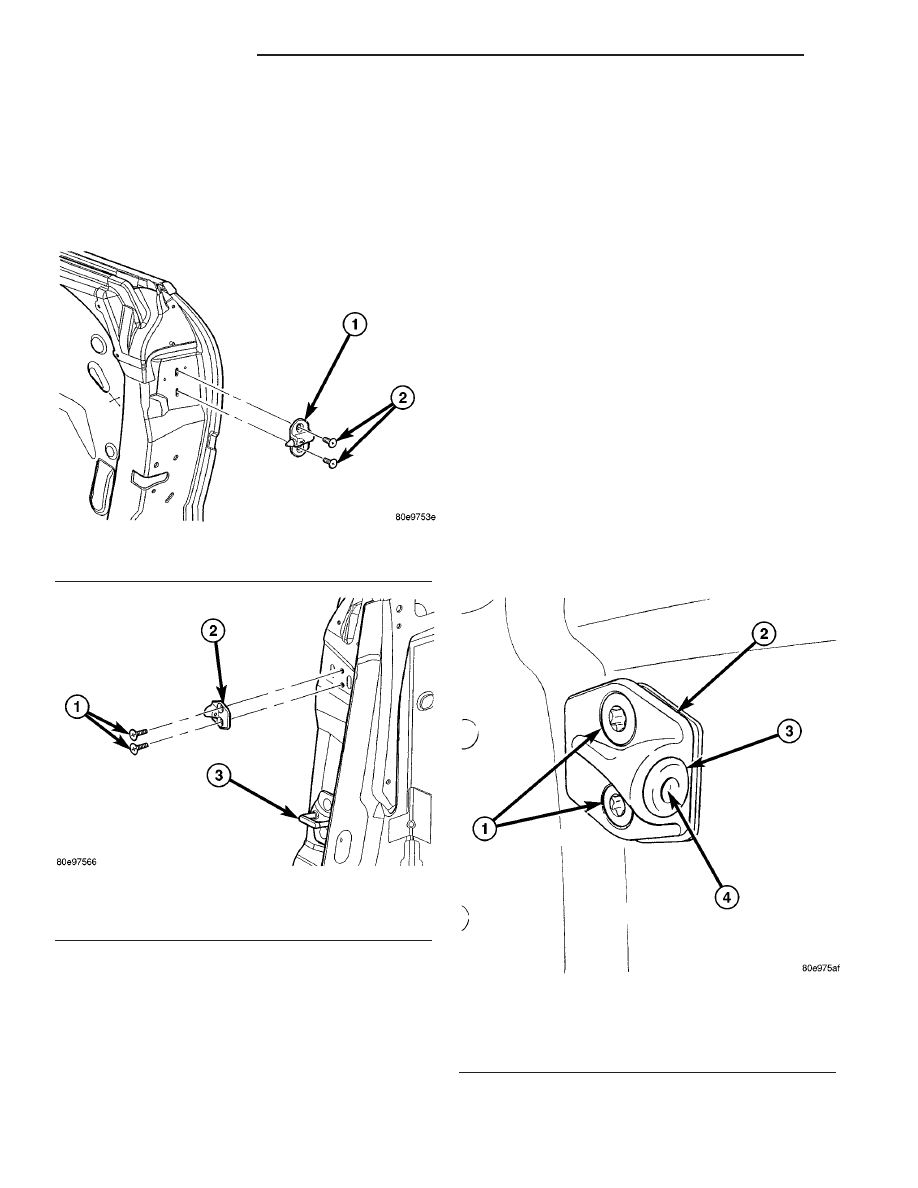

Fig. 36 DOOR PIN ASSEMBLY

1 - DOOR PIN ASSEMBLY
2 - BOLTS (2)

Fig. 37 DOOR PIN RECEIVER

1 - BOLTS (2)
2 - RECEIVER
3 - DOOR LATCH STRIKER

Fig. 38 DOOR PIN RECEIVER ADJUSTMENT

1 - BOLTS (2)
2 - PIN RECEIVER
3 - CLAY
4 - PIN INDENTATION

23 - 48

DOOR - FRONT
