(5) Remove the convertible top side rail weather-

strip from location to be adjusted.

NOTE: Remove only one weatherstrip section at a
time or the glass to weatherstrip retainer measure-
ments will not be accurate.

(6) Close door and raise door glass.
(7) Adjust the up stop to achieve the proper glass

to weatherstrip retainer gap. (Fig. 14)

(8) Tighten all fasteners and install the weather-

strip.

(9) Cycle the glass fully down and up, open and

close the door. Verify that the top edge of the door
glass is beneath the lip of the weatherstrip.

NOTE: Verify that the forward edge of the glass is
flush with the mirror flag edge. Adjust the mirror flag
as necessary to achieve a flush condition. (Fig. 13)

(10) Verify that the forward up stop fully contacts

hook on glass. Adjust contact bolt on the forward up
stop as necessary.

GLASS – FRONT/REAR ADJUSTMENT

(1) Remove the rear upper corner of watershield

(Refer to 23 - BODY/DOOR - FRONT/WATER-
SHIELD - REMOVAL).

(2) Lower door glass slightly (2 mm or 5/64 inch)

to gain access to glass attachments and relieve pres-
sure from up stops.

(3) Loosen two rearward glass attachment bolts.
(4) Move glass fore or aft as needed (Fig. 15).
(5) Raise door glass and position correctly (Fig. 16).
(6) Tighten the two rear glass fasteners.

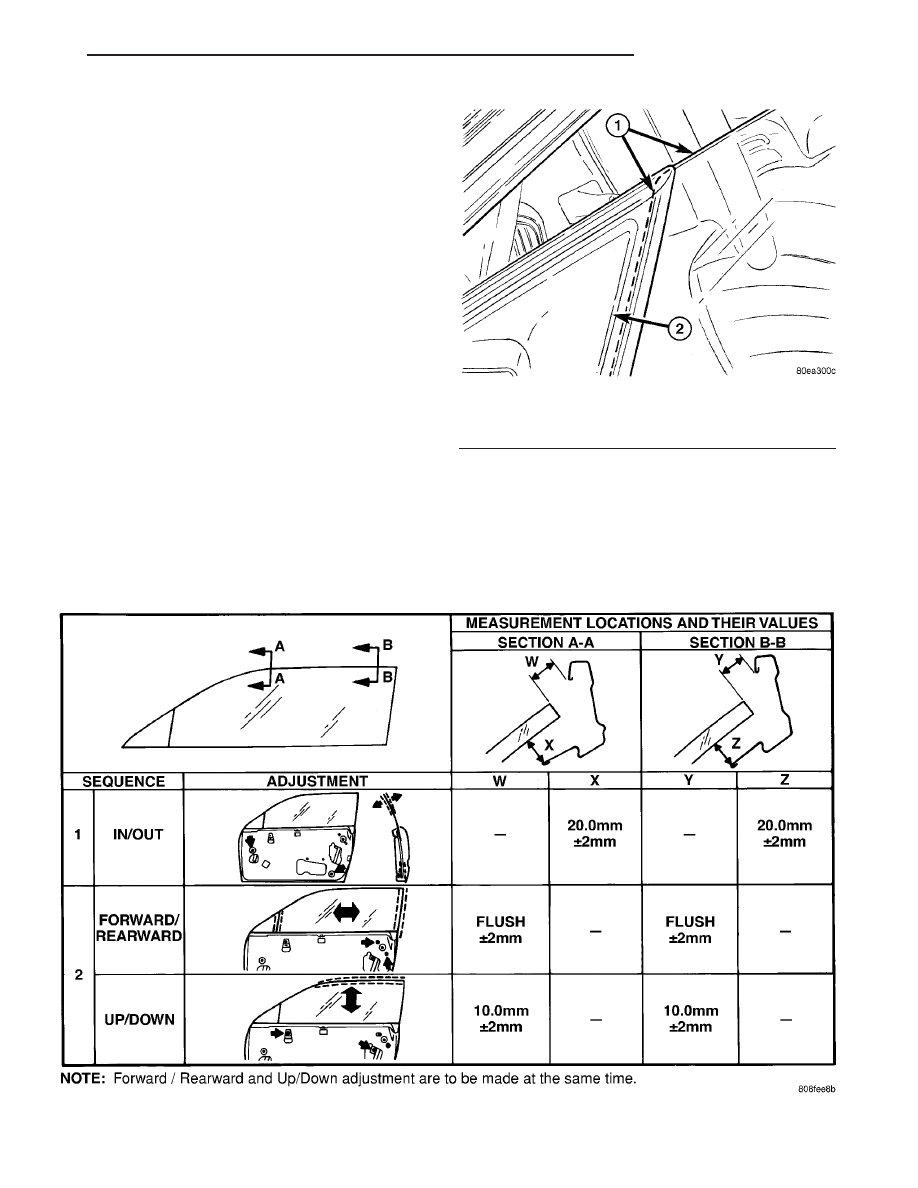

Fig. 14 FRONT DOOR GLASS ADJUSTMENT SPECIFICATIONS

Fig. 13 MIRROR FLAG

1 - GLASS EDGE
2 - MIRROR FLAG

JR

DOOR - FRONT

23 - 37

DOOR GLASS (Continued)

(7) Raise glass to top of travel and verify position-

ing. (Fig. 14) and (Fig. 16).

(8) To verify proper fit of the door glass to the

header/a-pillar weatherstrip,

(a) Lower door glass slightly.
(b) Place a paper strip between the glass and

weatherstrip near mirror flag and another near the
front upper corner of the door glass.

(c) Raise glass to full up position.
(d) Pull the strip from between the door glass

and the weatherstrip. There should be slight ten-
sion on the paper.

DOOR GLASS ALIGNMENT VERIFICATION

NOTE: Door Glass Alignment Verification procedure
must be done whenever the door glass is adjusted
and after all adjustments are made.

(1) Raise quarter glass to full up position.
(2) Close door and cycle door glass between full up

and full down positions.

(3) Verify that door glass operates smoothly and

maintains correct alignment to convertible top and
quarter glass.

(4) Verify that quarter glass weatherstrip fully

contacts door glass.

(5) Verify that no scissoring of the door glass and

weatherstrip occurs.

(6) If any of the above conditions are found,

(a) Adjust quarter glass (Refer to 23 - BODY/AD-

JUSTABLE QUARTER GLASS - ADJUSTMENTS).

(b) Readjust the door glass as necessary to cure

the condition.

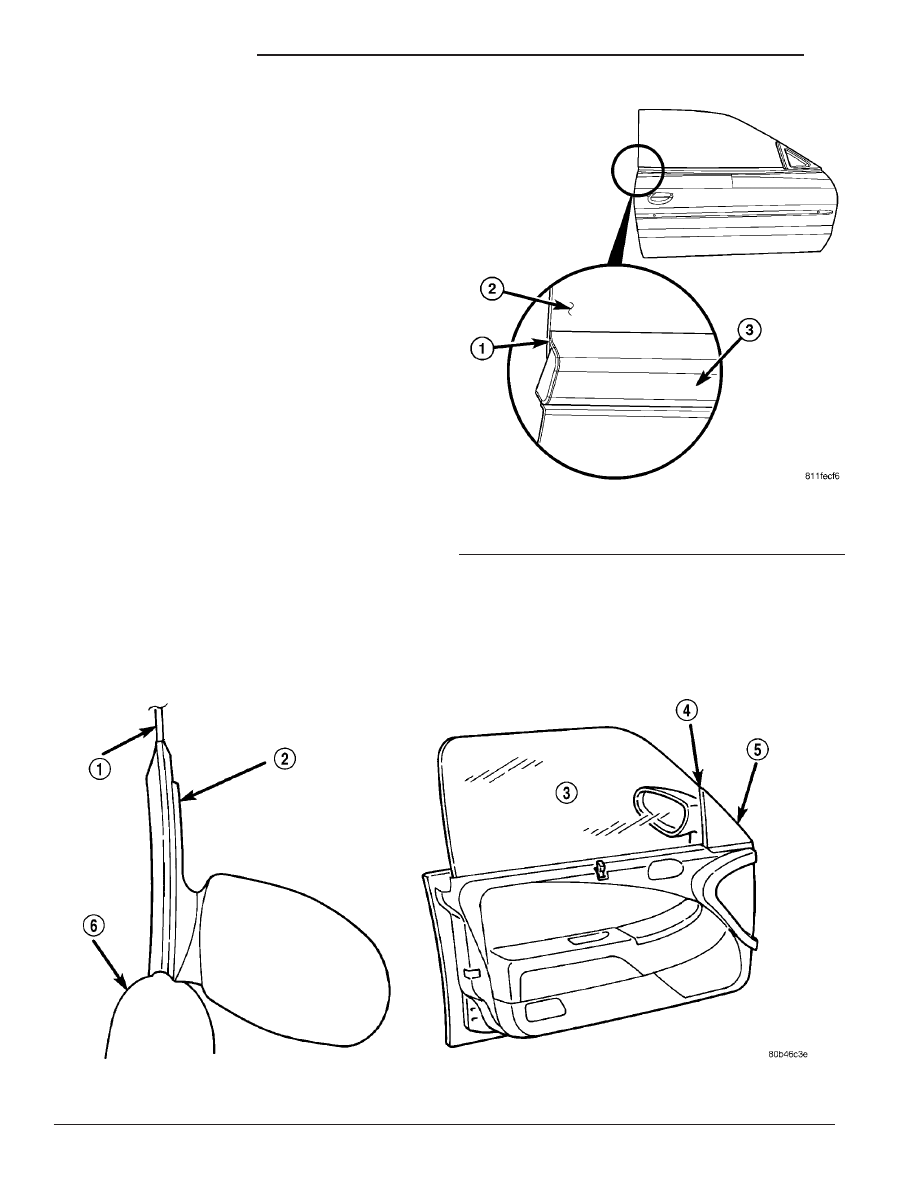

Fig. 15 GLASS ALIGNMENT AT REAR OF GLASS

1 - ALIGN GLASS
2 - GLASS
3 - OUTER BELT MOLDING

Fig. 16 FRONT/REAR GLASS POSITION

1 - DOOR GLASS
2 - MIRROR STANCHION
3 - DOOR GLASS

4 - FLUSH
5 - MIRROR STANCHION
6 - DOOR

23 - 38

DOOR - FRONT

JR

DOOR GLASS (Continued)

DOOR GLASS INNER BELT
STABILIZER

REMOVAL

(1) Remove door trim panel.
(2) Lift inner belt weatherstrip as necessary to

access nut.

(3) Remove nut attaching inner belt stabilizer to

door panel.

(4) Remove inner belt stabilizer from door (Fig.

17).

INSTALLATION

(1) Place inner belt stabilizer into position.
(2) Lift inner belt weatherstrip as necessary to

access nut.

(3) Install nut attaching inner belt stabilizer to

door panel. Adjust inner belt stabilizer against glass
with enough tension to allow free up and down move-
ment.

(4) Install door trim panel.

EXTERIOR HANDLE

REMOVAL

(1) Remove door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - REMOVAL).

(2) Raise door glass.
(3) Remove water dam as necessary to gain access

(Refer to 23 - BODY/DOOR - FRONT/WATERDAM -
REMOVAL).

(4) Disconnect latch rod at door latch.
(5) Remove nuts attaching door handle to outer

door panel (Fig. 18).

(6) Remove outside door handle from door.

INSTALLATION

(1) Position outside door handle on door (Fig. 18).
(2) Install nuts attaching door handle to outer door

panel.

(3) Connect latch rod at door latch.
(4) Install water dam (Refer to 23 - BODY/DOOR -

FRONT/WATERDAM - INSTALLATION).

(5) Install door trim panel (Refer to 23 - BODY/

DOOR - FRONT/TRIM PANEL - INSTALLATION).

(6) Verify door handle operation. Adjust door latch

as necessary.

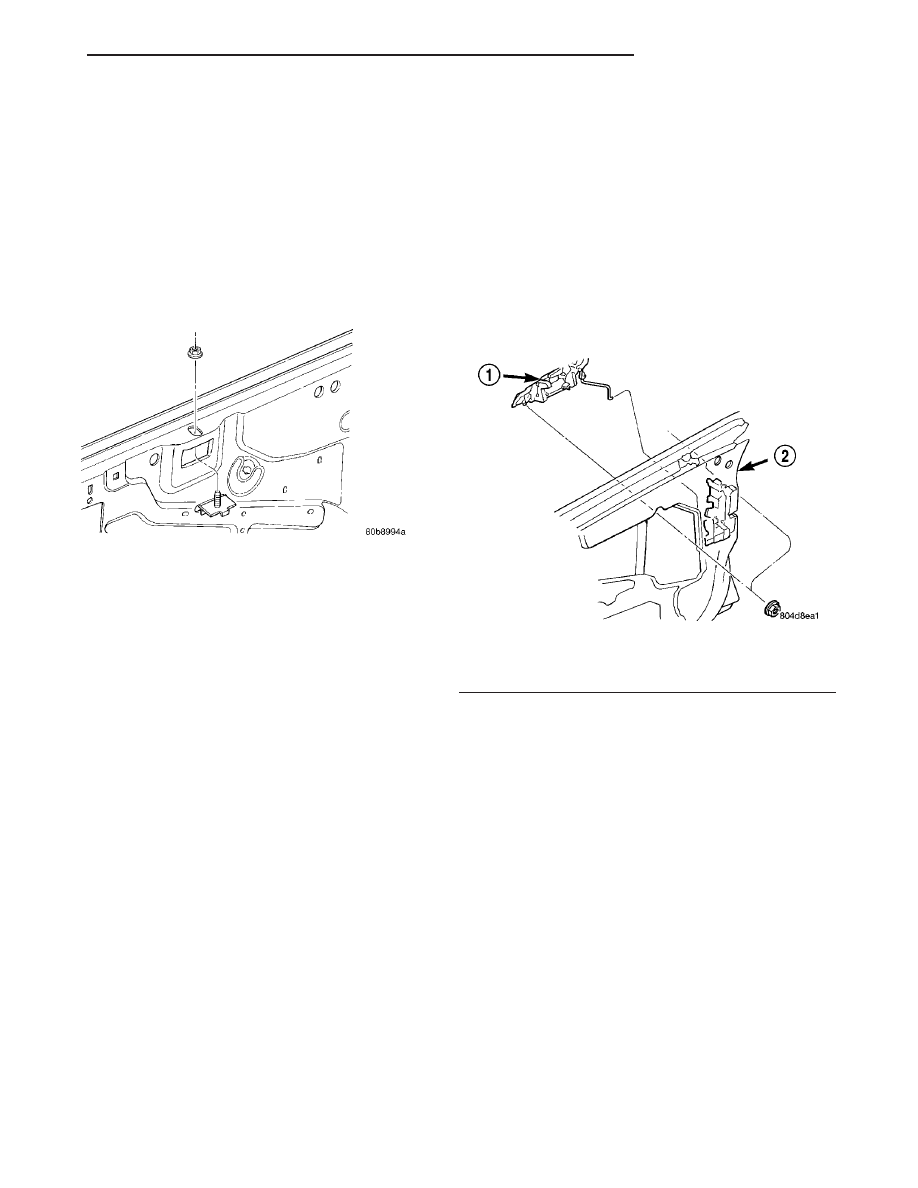

Fig. 17 Inner Belt Stabilizer

Fig. 18 OUTSIDE DOOR HANDLE - JR27 ONLY

1 - OUTSIDE DOOR HANDLE
2 - DOOR

JR

DOOR - FRONT

23 - 39

HINGE

REMOVAL

(1) Open and support door on a suitable lifting

device.

(2) Remove bolts attaching door check strap to

lower A-pillar for greater access, if necessary.

(3) Mark position of hinges on both the door end

frame and lower A-pillar with a grease pencil or
other suitable device to ease installation.

(4) Remove bolts attaching hinge to door end

frame (Fig. 19).

(5) Remove bolts attaching hinge to lower A-pillar

and remove the hinge.

(6) Remove door hinge from vehicle.

INSTALLATION

(1) If necessary, paint new door hinge prior to

installation.

(2) Loosely install bolts attaching hinge to lower

A–pillar (Fig. 19).

(3) Door on a suitable lifting device position door

to the hinge on vehicle.

(4) Loosely install bolts attaching hinge to door

end frame.

(5) Align hinges to marks made previously and

tighten all bolts. Tighten bolts to 28 N·m (20 ft. lbs.)
torque.

(6) Install bolts attaching door check strap to

lower A-pillar.

(7) Verify door fit and operation. Adjust door hinge

for proper door alignment, if necessary. (Refer to 23 -
BODY/DOOR - FRONT/DOOR - ADJUSTMENTS).

LATCH

REMOVAL

(1) Remove door trim panel and watershield.
(2) Raise door glass.
(3) Remove the bolt and nut for the rear glass run

channel and position aside.

(4) Disconnect lock rod from lock button bellcrank.
(5) Disengage lock and latch rods from clips on

inner door panel (Fig. 20) or (Fig. 21).

(6) Disconnect lock and latch rods from outside

door handle and key cylinder at door latch (Fig. 22).

(7) Disconnect wire connector from power door lock

motor.

(8) Remove screws attaching door latch to door end

frame (Fig. 23).

(9) Remove door latch from vehicle.

INSTALLATION

CAUTION: Do not close door before adjusting the
door latch. Door may fail to reopen.

(1) Position door latch on vehicle.
(2) Install screws attaching door latch to door end

frame.

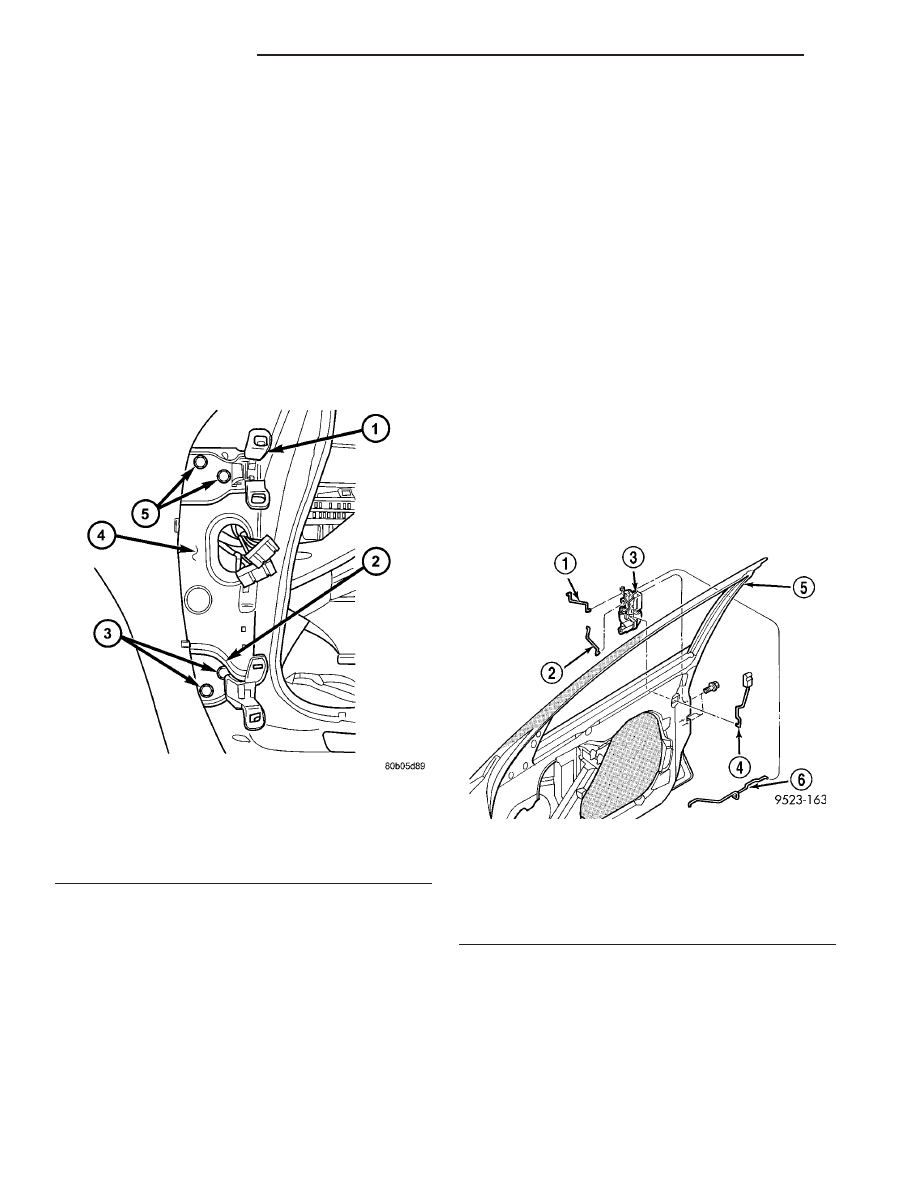

Fig. 19 FRONT DOOR HINGES

1 - UPPER HINGE
2 - LOWER HINGE
3 - LOWER HINGE BOLTS
4 - A-PILLAR
5 - UPPER HINGE BOLTS

Fig. 20 Front Door Latch

1 - LATCH LINKAGE
2 - LOCK LINKAGE
3 - LATCH
4 - LOCK BUTTON
5 - FRONT DOOR
6 - LATCH RELEASE LINKAGE

23 - 40

DOOR - FRONT
