DISASSEMBLY

NOTE: If valve body assembly is being recondi-
tioned, the PCM/TCM Quick Learn Procedure must
be performed. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL MODULE - STANDARD PROCEDURE)

(1) Remove manual shaft seal (Fig. 337).

(2) Remove Transmission Range Sensor retaining

screw (Fig. 338).

(3) Remove

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 339).

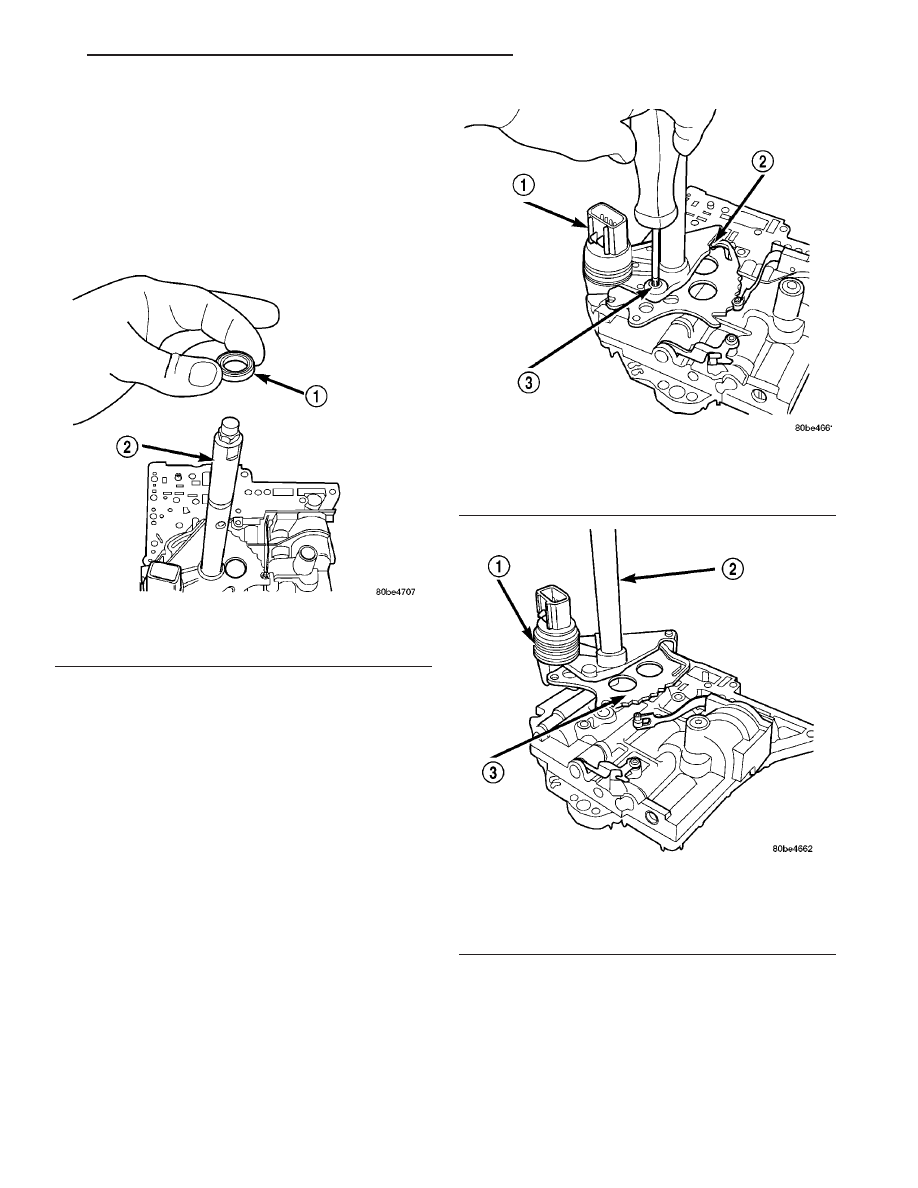

Fig. 337 Manual Shaft Seal

1 - SEAL
2 - MANUAL SHAFT

Fig. 338 Remove Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

Fig. 339 Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

JR

40TE AUTOMATIC TRANSAXLE

21 - 185

VALVE BODY (Continued)

(4) Remove 2/4 Accumulator Retaining Plate (Fig.

340).

(5) Remove 2/4 Accumulator components as shown

in (Fig. 341).

(6) Remove Valve Body to Transfer Plate screws

(Fig. 342).

(7) Invert assembly and remove Transfer Plate

(Fig. 343). Beware of loose check balls.

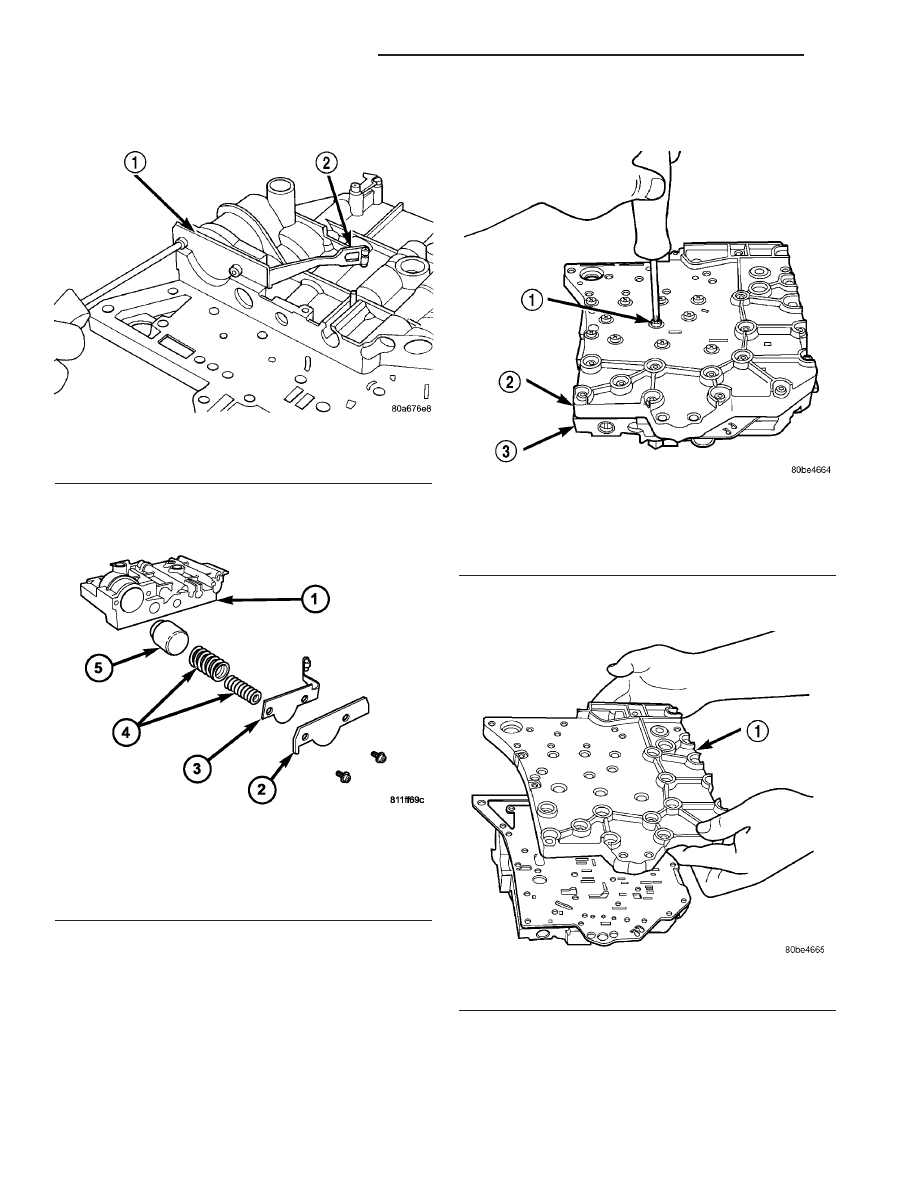

Fig. 340 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 341 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 342 Remove Valve Body to Transfer Plate

Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

Fig. 343 Remove Transfer Plate

1 - TRANSFER PLATE

21 - 186

40TE AUTOMATIC TRANSAXLE

JR

VALVE BODY (Continued)

(8) Remove oil screen (Fig. 344).

(9) Remove the overdrive clutch (#5) check valve

(Fig. 345)

(10) Remove separator plate (Fig. 346).

(11) Remove thermal valve (Fig. 347).

(12) Remove check balls (Fig. 348).

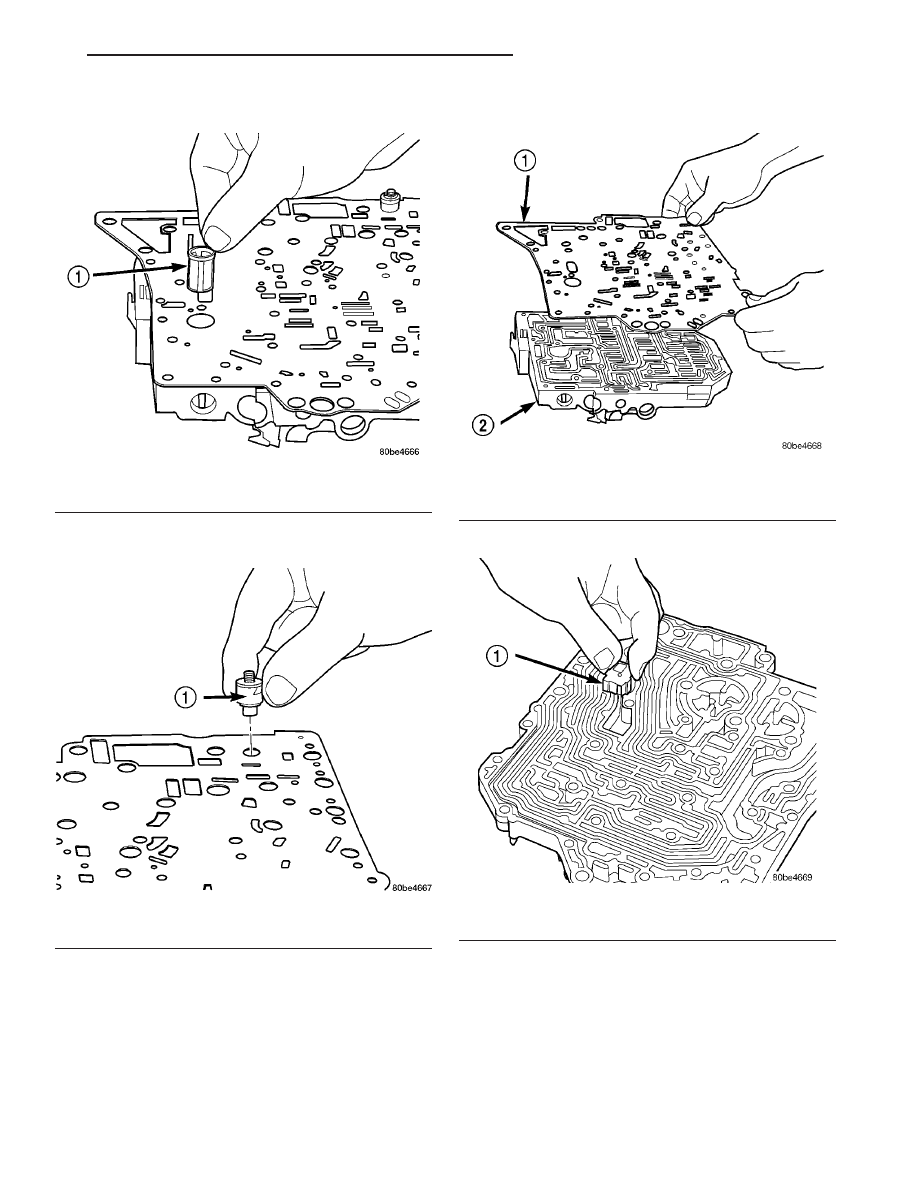

Fig. 344 Remove Oil Screen

1 - OIL SCREEN

Fig. 345 Remove Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 346 Remove Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 347 Remove Thermal Valve

1 - THERMAL VALVE

JR

40TE AUTOMATIC TRANSAXLE

21 - 187

VALVE BODY (Continued)

NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

(13) Remove dual retainer plate using Tool 6301

(Fig. 349).

(14) Remove regulator valve spring retainer (Fig.

350).

(15) Remove remaining retainers as shown in (Fig.

351).

(16) Remove valves and springs as shown in (Fig.

352).

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

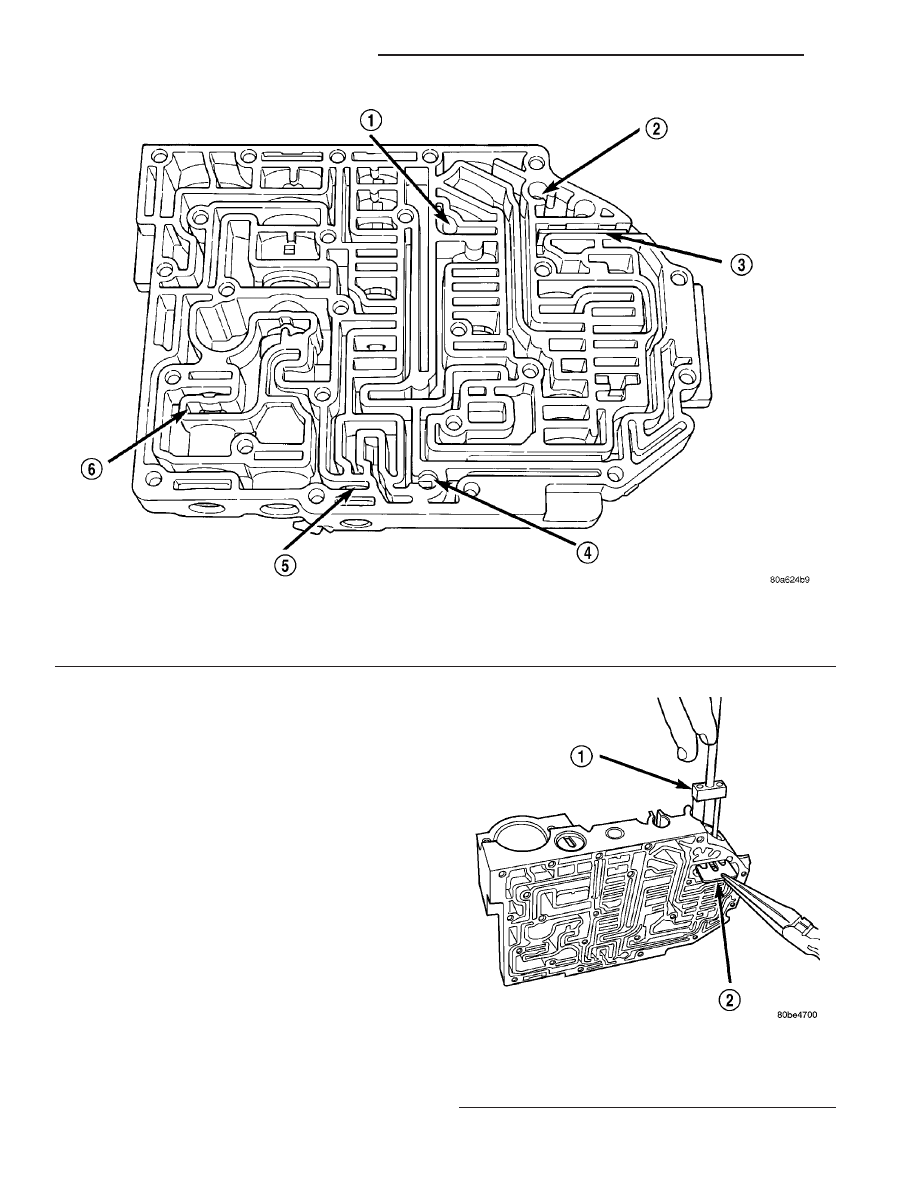

Fig. 348 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 349 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER
