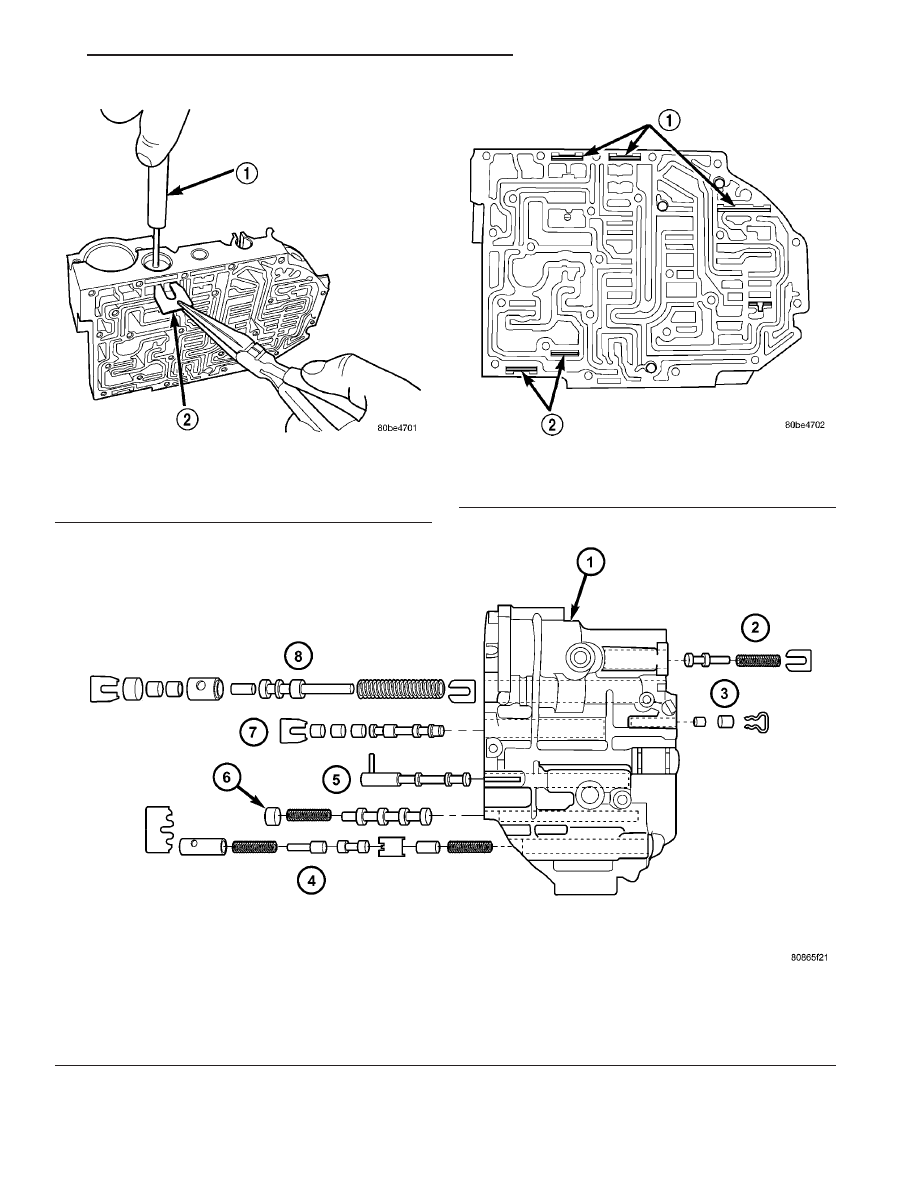

Fig. 350 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 351 Valve Retainer Location

1 - RETAINER
2 - RETAINER

Fig. 352 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

JR

40TE AUTOMATIC TRANSAXLE

21 - 189

VALVE BODY (Continued)

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

352).

(2) Install regulator valve spring retainer (Fig.

353).

(3) Install dual retainer plate using Tool 6301 (Fig.

354).

(4) Verify that all retainers are installed as shown

in (Fig. 355). Retainers should be flush or below
valve body surface.

(5) Install check balls into position as shown in

(Fig. 356). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

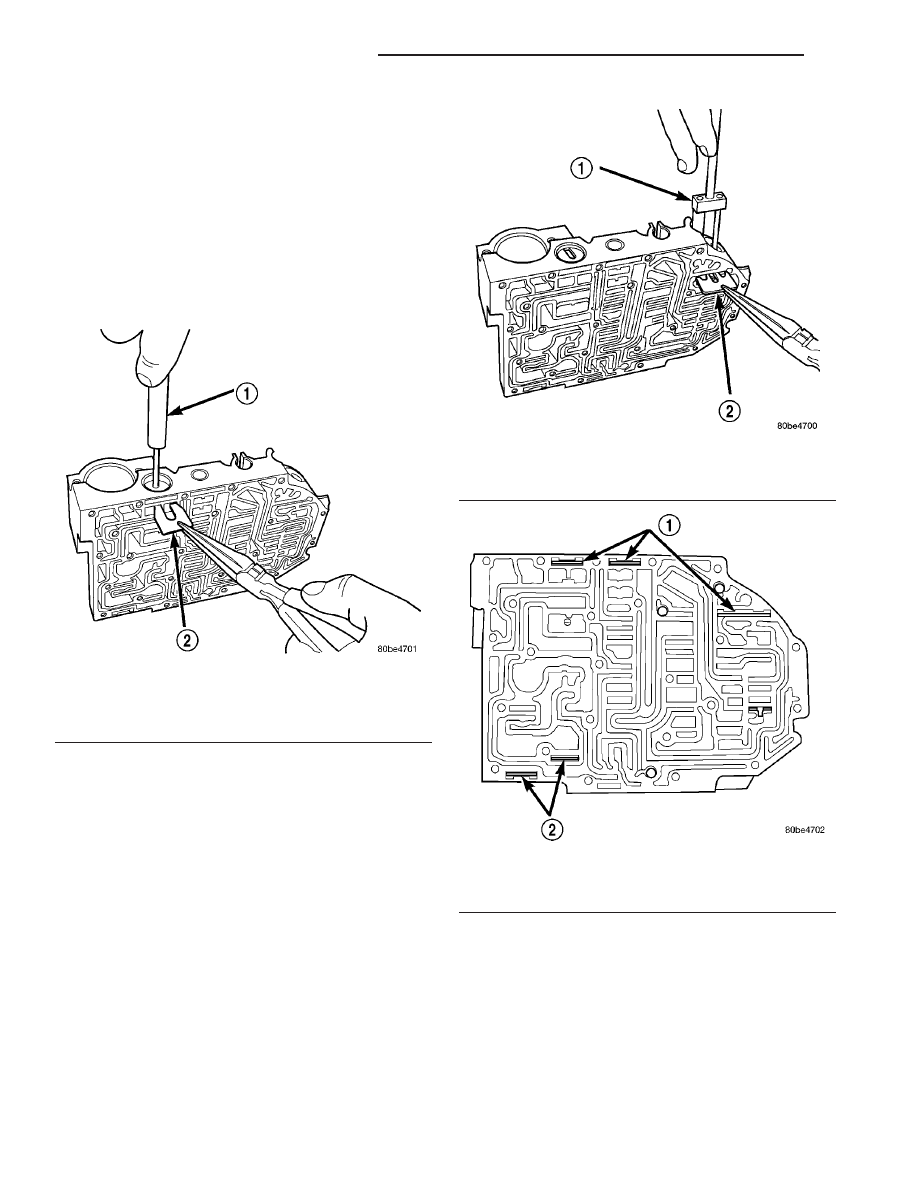

Fig. 353 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 354 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

Fig. 355 Valve Retainer Location

1 - RETAINER
2 - RETAINER

21 - 190

40TE AUTOMATIC TRANSAXLE

JR

VALVE BODY (Continued)

(6) Install thermal valve into transfer plate (Fig.

357).

(7) Install separator plate to valve body (Fig. 358).

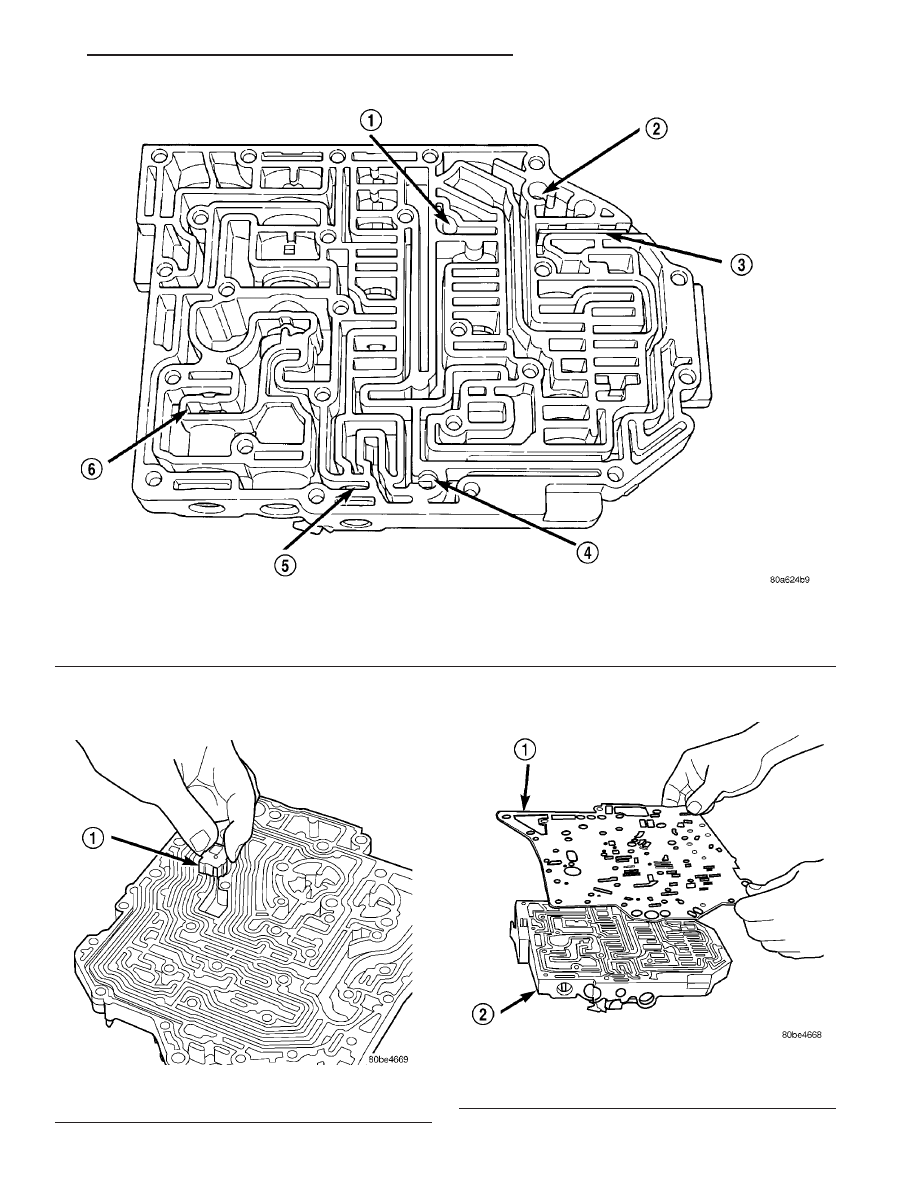

Fig. 356 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 357 Install Thermal Valve

1 - THERMAL VALVE

Fig. 358 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

JR

40TE AUTOMATIC TRANSAXLE

21 - 191

VALVE BODY (Continued)

(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 359)

(9) Install oil screen to separator plate (Fig. 360).

(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 361).

(11) Install twenty-four transfer plate to valve

body screws (Fig. 362) and torque to 5 N·m (45 in.
lbs.).

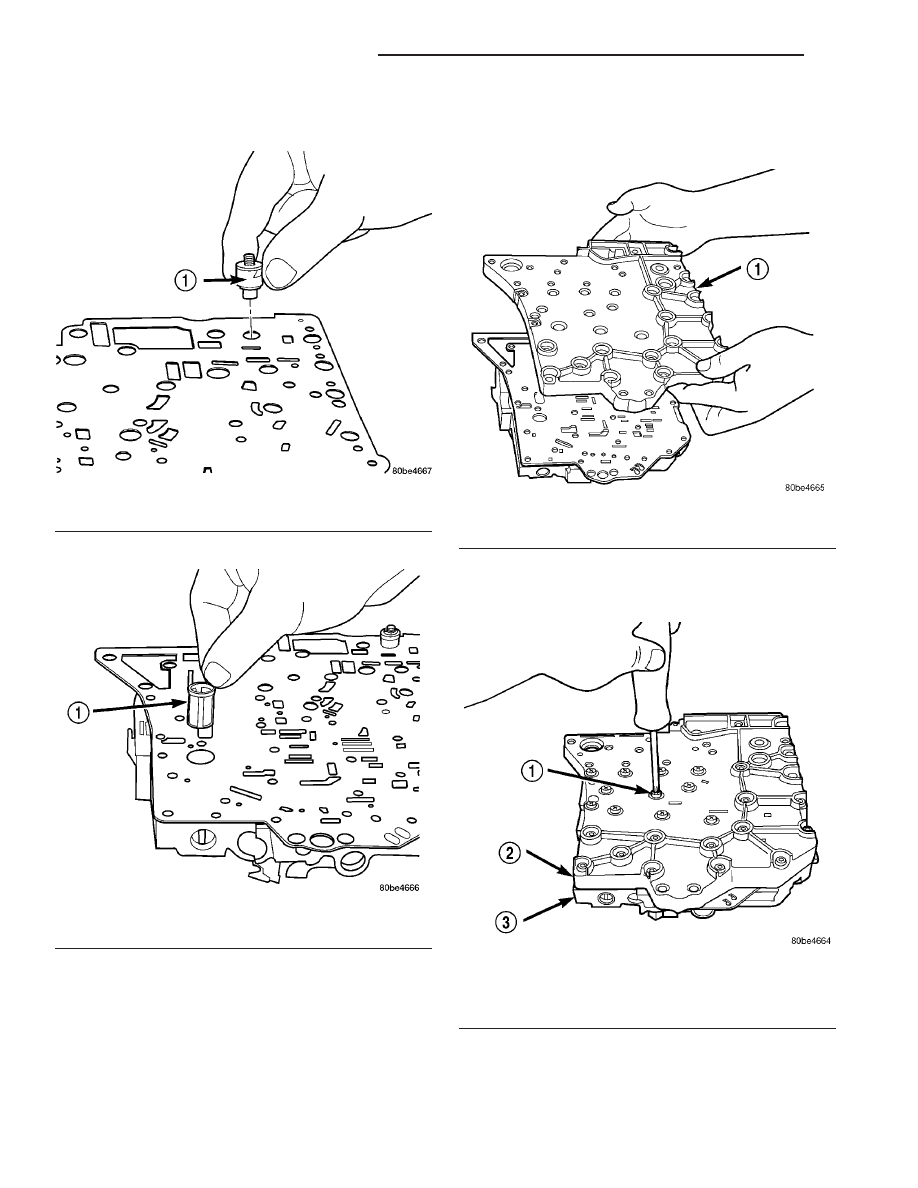

Fig. 359 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 360 Install Oil Screen

1 - OIL SCREEN

Fig. 361 Install Transfer Plate

1 - TRANSFER PLATE

Fig. 362 Install Valve Body to Transfer Plate Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

21 - 192

40TE AUTOMATIC TRANSAXLE

JR

VALVE BODY (Continued)
