(11) Remove screws securing heater supply tube to

right frame rail. Reposition heater supply tube.

(12) Place a floor jack with wooden block under oil

pan to support engine.

(13) Remove right engine mount (Refer to 9 -

ENGINE/ENGINE MOUNTING/RIGHT MOUNT -
REMOVAL).

(14) Remove upper timing chain cover bolts.
(15) Raise vehicle on hoist.
(16) Remove remaining bolts securing timing chain

cover to engine (Fig. 114).

(17) Remove timing chain cover.
(18) Discard timing chain cover gasket. Remove

front crankshaft oil seal from cover.

INSTALLATION

(1) Inspect and clean timing chain cover sealing

surfaces.

(2) Before installing timing cover gasket apply a

1/8 inch bead of Mopar

t Engine RTV GEN II to the

parting lines between the oil pan and cylinder block
(Fig. 115).

(3) Install timing cover and gasket. Tighten M10

cover bolts to 54 N·m (40 ft. lbs.) and M6 bolts to 12
N·m (105 in. lbs.) (Fig. 114).

(4) Install front crankshaft oil seal using Special

Tool 6780-2 sleeve and 6780-1 installer.

(5) Lower vehicle.

(6) Install right engine mount (Refer to 9 -

ENGINE/ENGINE MOUNTING/RIGHT MOUNT -
INSTALLATION).

(7) Install screws attaching heater supply tube to

right front frame rail area.

(8) Raise vehicle on hoist.
(9) Connect heater hose to supply tube at right

front frame rail area.

(10) Install AC/Generator belt tensioner/bracket

assembly.

(11) Install crankshaft vibration damper. (Refer to

9

-

ENGINE/ENGINE

BLOCK/VIBRATION

DAMPER - INSTALLATION)

(12) Install accessory drive belts (Refer to 7 -

COOLING/ACCESSORY

DRIVE/DRIVE

BELTS

-

INSTALLATION).

(13) Install belt splash shield and right front

wheel.

(14) Lower vehicle.
(15) Install coolant pressure container (Refer to 7 -

COOLING/ENGINE/COOLANT RECOVERY PRESS
CONTAINER - INSTALLATION).

(16) Fill cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(17) Connect negative battery cable.

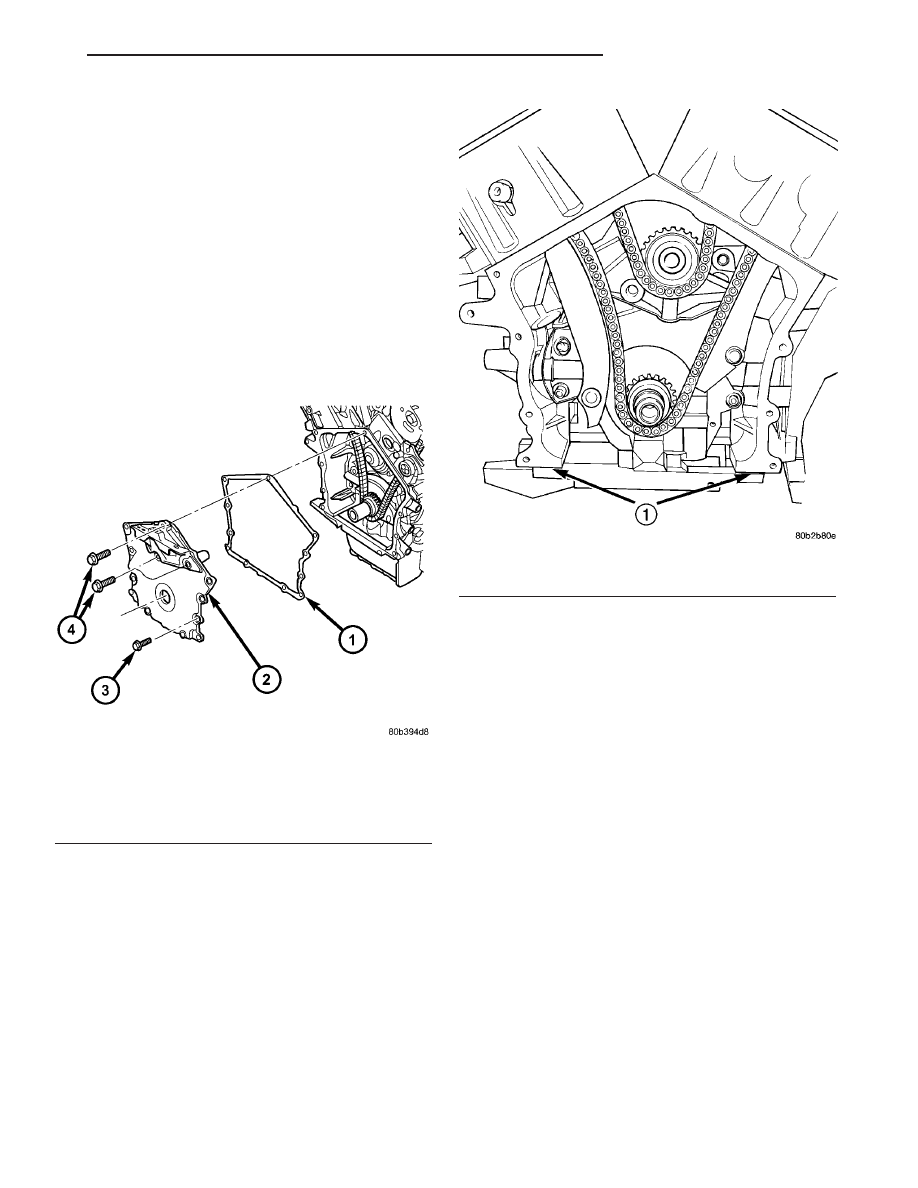

Fig. 114 TIMING CHAIN COVER

1 - GASKET
2 - TIMING CHAIN COVER
3 - BOLT - M6
4 - BOLT - M10

Fig. 115 TIMING CHAIN COVER SEALING

1 - PLACE A 1/8 INCH BEAD OF SEALER AT PARTING LINE

JR

ENGINE 2.7L DOHC

9 - 231

TIMING CHAIN COVER (Continued)

TIMING CHAIN AND
SPROCKETS

REMOVAL

REMOVAL - TIMING CHAIN

(1) Disconnect negative battery cable.
(2) Drain cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(3) Remove upper intake manifold. (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL)

(4) Remove cylinder head covers, crankshaft vibra-

tion damper, and timing chain cover. (Refer to 9 -
ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL) (Refer to 9 - ENGINE/EN-
GINE BLOCK/VIBRATION DAMPER - REMOVAL)
(Refer to 9 - ENGINE/VALVE TIMING/TIMING
BELT / CHAIN COVER(S) - REMOVAL)

CAUTION: When aligning timing marks, always
rotate engine by turning the crankshaft. Failure to
do so will result in valve and/or piston damage.

(5) Align crankshaft sprocket timing mark to mark

on oil pump housing (Fig. 116). The mark on oil
pump housing is 60° ATDC of #1 cylinder.

CAUTION: When the timing chain is removed and
the cylinder heads are still installed, DO NOT rotate
the camshafts or crankshaft without first locating
the proper crankshaft position. Failure to do so will
result in valve and/or piston damage.

(6) Remove power steering pump and bracket as

an assembly. Do not disconnect power steering lines
from pump. Reposition pump and support with suit-
able retaining strap.

(7) Remove

primary

timing

chain

tensioner

retainer cap and tensioner from right cylinder head
(Fig. 117).

(8) Disconnect and remove camshaft position sen-

sor from left cylinder head (Fig. 118).

(9) Remove timing chain guide access plugs from

cylinder heads (Fig. 118).

NOTE: When camshaft sprocket bolts are removed,
the camshafts will rotate in a clockwise direction.

(10) Starting with the right camshaft sprocket,

remove the sprocket attaching bolts. Remove cam-
shaft damper (if equipped) and sprocket (Fig. 118).

(11) Remove left side camshaft sprocket attaching

bolts and remove sprocket (Fig. 118).

(12) Remove lower chain guide and tensioner arm

(Fig. 118).

(13) Remove the primary timing chain.
(14) For removal of crankshaft sprocket, (Refer to

9

-

ENGINE/ENGINE

BLOCK/CRANKSHAFT

-

REMOVAL).

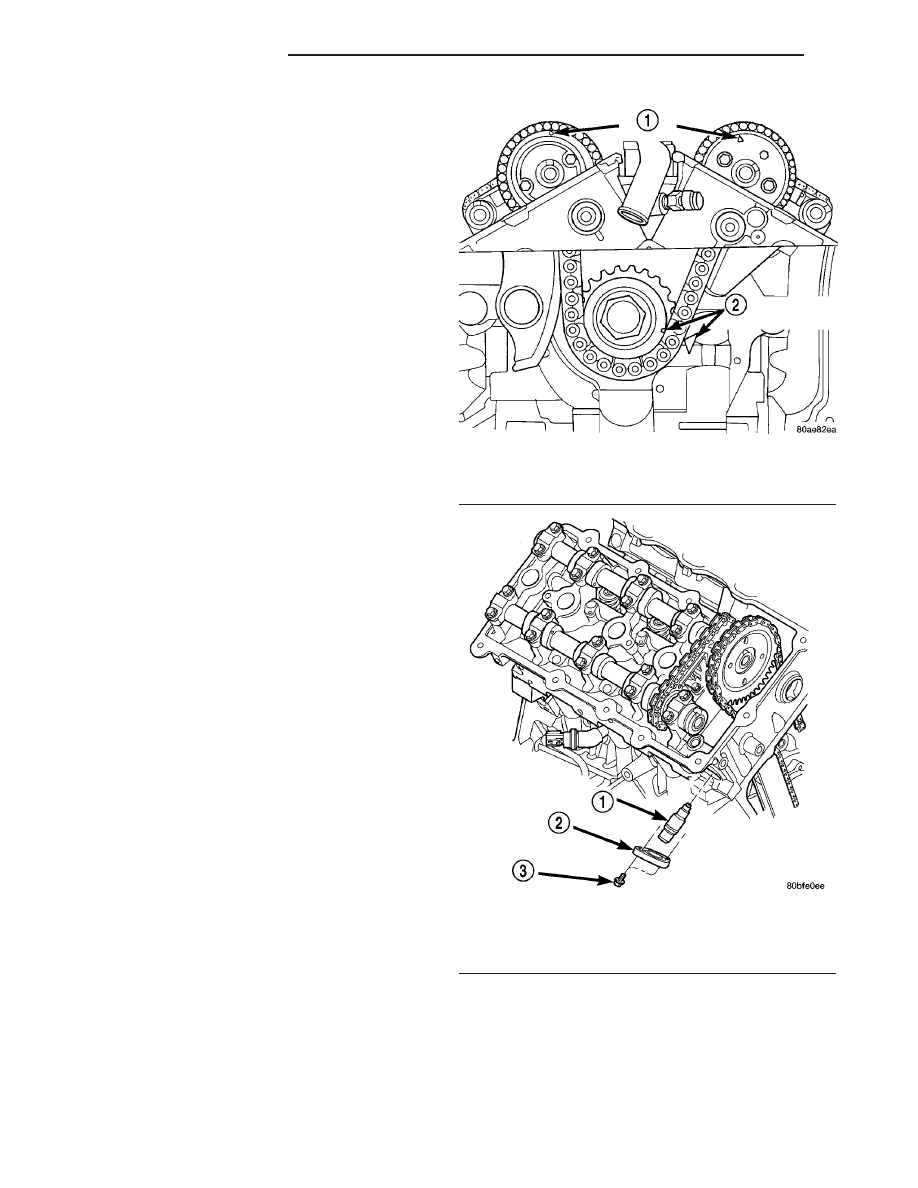

Fig. 116 TIMING MARK ALIGNMENT

1 - CAMSHAFT TIMING MARKS
2 - CRANKSHAFT TIMING MARKS

Fig. 117 PRIMARY TIMING CHAIN TENSIONER

1 - TENSIONER
2 - RETAINER CAP
3 - BOLT

9 - 232

ENGINE 2.7L DOHC

JR

REMOVAL - CRANKSHAFT SPROCKET

(1) Remove primary timing chain. (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - REMOVAL)

CAUTION: Use care not to turn crankshaft while
removing crankshaft sprocket, as damage to valves
and or pistons could occur.

(2) Remove crankshaft sprocket by first installing

the crankshaft damper bolt. Apply grease or equiva-
lent to damper bolt head and position Special Tools
5048-1, 5048-6, and 8539 on sprocket and crankshaft
nose (Fig. 119). Remove sprocket using care not to
rotate the crankshaft.

INSTALLATION

INSTALLATION - TIMING CHAIN

(1) Inspect all sprockets and chain guides. Replace

if worn.

(2) For crankshaft sprocket installation procedures

(Refer to 9 - ENGINE/ENGINE BLOCK/CRANK-
SHAFT - INSTALLATION).

(3) If removed, install right and left side short

chain guides (Fig. 118). Tighten attaching bolts to 28
N·m (250 in. lbs.).

(4) Align crankshaft sprocket timing mark to the

mark on oil pump housing (Fig. 120).

NOTE: Lubricate timing chain and guides with
engine oil before installation.

(5) Place left side primary chain sprocket onto the

chain so that the timing mark is located in-between
the two (plated) timing links (Fig. 120).

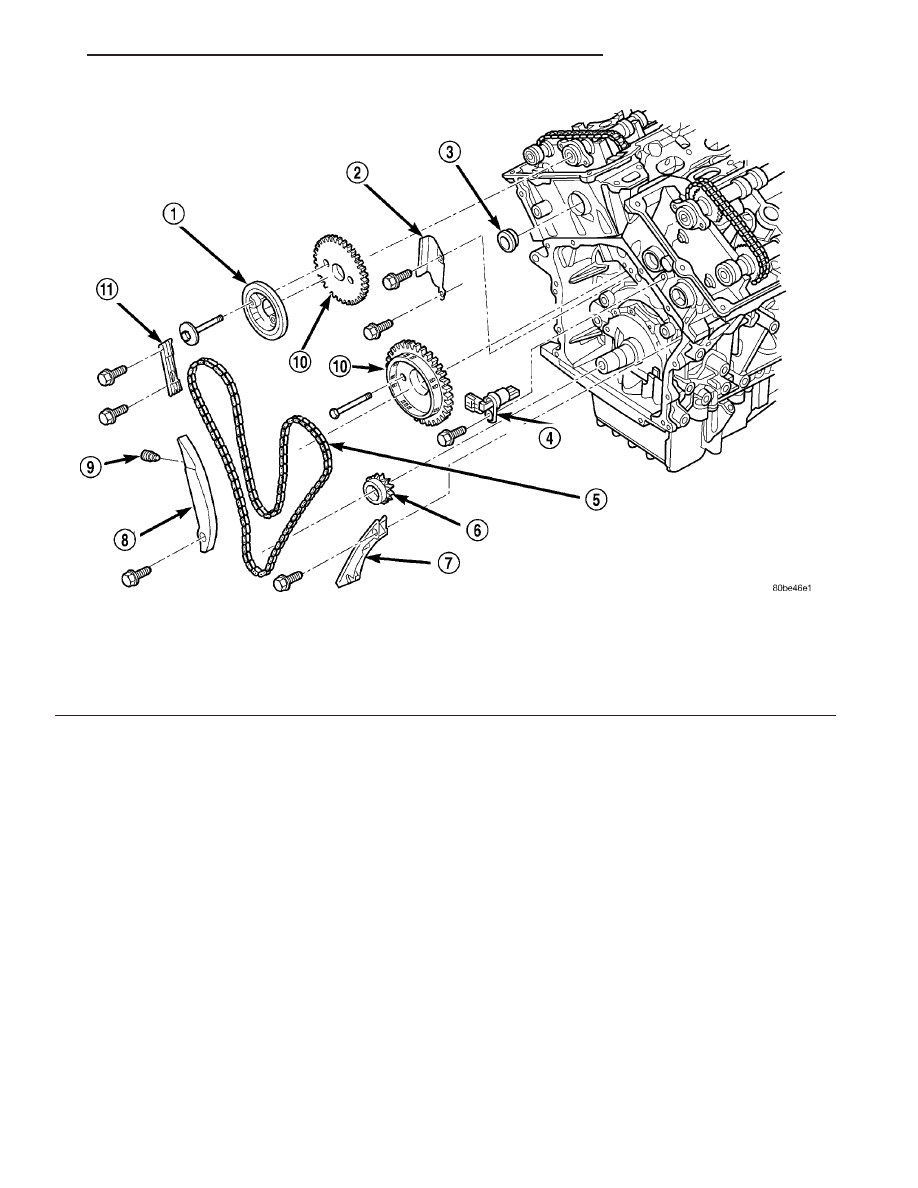

Fig. 118 TIMING DRIVE SYSTEM - PRIMARY

1 - CAMSHAFT DAMPER (IF EQUIPPED)

7 - CHAIN GUIDE

2 - CHAIN GUIDE

8 - CHAIN TENSIONER ARM

3 - ACCESS PLUG

9 - CHAIN TENSIONER

4 - CAMSHAFT POSITION SENSOR

10 - CAMSHAFT SPROCKETS

5 - PRIMARY TIMING CHAIN

11 - CHAIN GUIDE

6 - CRANKSHAFT SPROCKET

JR

ENGINE 2.7L DOHC

9 - 233

TIMING CHAIN AND SPROCKETS (Continued)

(6) Lower the primary chain with left side sprocket

through the left cylinder head opening.

NOTE: The camshaft sprockets can be allowed to
float on the camshaft hub during installation.

(7) Loosely position left side camshaft sprocket

over camshaft hub.

(8) Align timing (plated) link to the crankshaft

sprocket timing mark (Fig. 120).

(9) Position primary chain onto water pump drive

sprocket.

(10) Align right camshaft sprocket timing mark to

the timing (plated) link on the timing chain (Fig.
120) and loosely position over camshaft hub.

(11) Verify that all chain timing (plated) links are

properly aligned to the timing marks on all sprockets
(Fig. 120).

(12) Install left side lower chain guide and ten-

sioner arm (Fig. 118). Tighten attaching bolts to 28
N·m (250 in. lbs.).

NOTE: Inspect O-ring on chain guide access plugs
before installing. Replace O-ring as necessary.

(13) Install chain guide access plugs to cylinder

heads (Fig. 118). Tighten plugs to 20 N·m (15 ft. lbs.).

NOTE: To reset the primary timing chain tensioner,
engine oil will first need to be purged from the ten-
sioner (Fig. 121).

(14) Purge oil from timing chain tensioner using

the following procedure:

(a) Place the check ball end of tensioner into the

shallow end of Special Tool 8186 (Fig. 121).

(b) Using hand pressure, slowly depress ten-

sioner until oil is purged from tensioner (Fig. 121).
(15) Reset timing chain tensioner using the follow-

ing procedure:

(a) Position cylinder plunger into the deeper end

of Special Tool 8186 (Fig. 122).

(b) Apply a downward force until tensioner is

reset (Fig. 122).

NOTE: If oil was not first purged from the tensioner,
use slight finger pressure to assist the center arm
pin of Special Tool 8186 to unseat the tensioner’s
check ball.

CAUTION: Ensure the tensioner is properly reset.
The tensioner body must bottom against the top
edge of Special Tool 8186. Failure to properly per-
form the resetting procedure may cause tensioner
jamming.

(16) Install the reset chain tensioner into the right

cylinder head (Fig. 117).

(17) Position tensioner retaining plate and tighten

bolts to 12 N·m (105 in. lbs.) (Fig. 117).

(18) Starting at the right cylinder bank, first posi-

tion the camshaft damper (if equipped) on camshaft
hub, then insert a 3/8” square drive extension with a
breaker bar into intake camshaft drive hub. Rotate
camshaft until the camshaft hub aligns to the cam-
shaft sprocket and damper attaching holes. Install
the sprocket attaching bolts and tighten to 28 N·m
(250 in. lbs.) (Fig. 118).

(19) Turn the left side camshaft by inserting a 3/8”

square drive extension with a breaker bar into intake
camshaft drive hub and rotate camshaft until the
sprocket attaching bolts can be installed. Tighten
sprocket bolts to 28 N·m (250 in. lbs.) (Fig. 118).

(20) Rotate engine slightly clockwise to remove

timing chain slack, if necessary.

(21) Activate the timing chain tensioner by using a

flat bladed pry tool to gently pry tensioner arm
towards the tensioner slightly (Fig. 123). Then
release the tensioner arm. Verify the tensioner is
activated (extends).

(22) Install power steering pump and bracket

assembly.

(23) Install camshaft position sensor and connect

electrical connector.

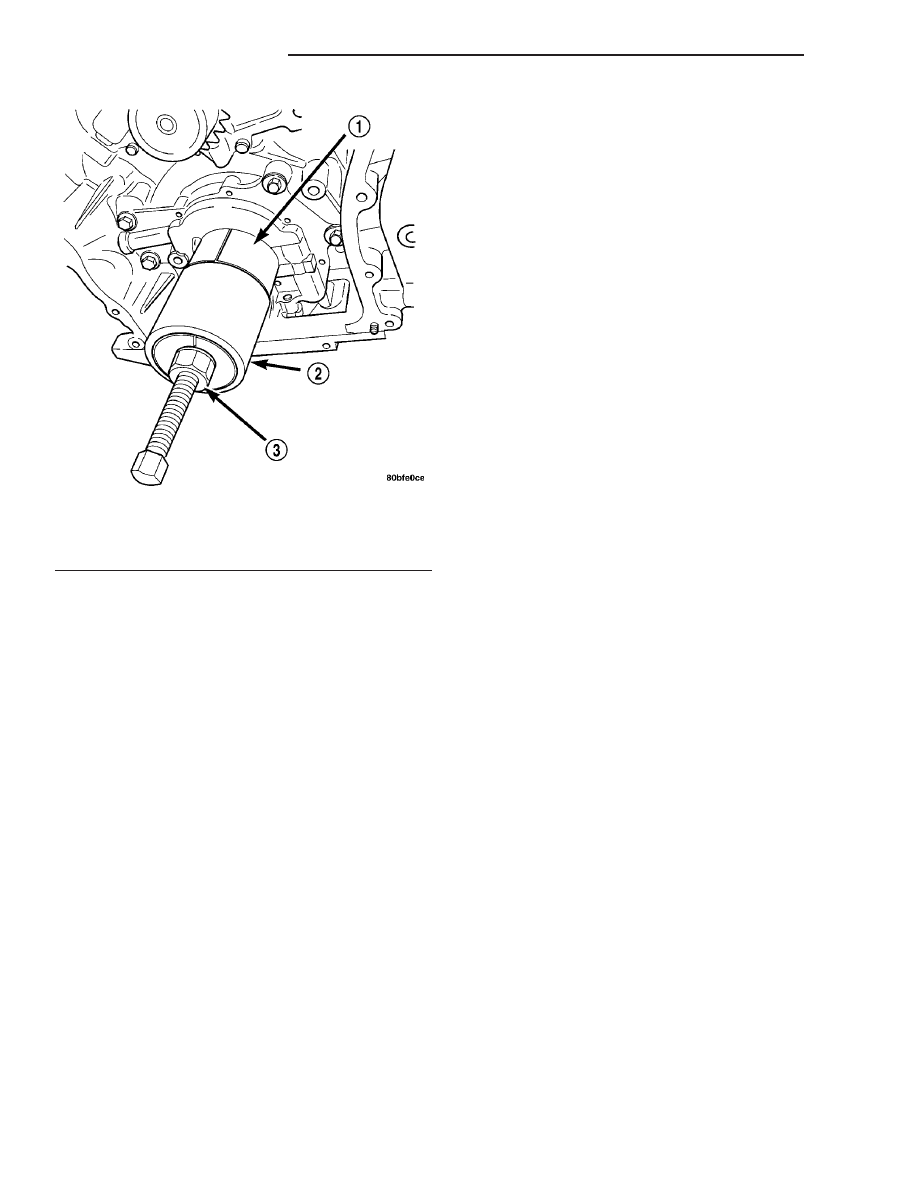

Fig. 119 Crankshaft Sprocket - Removal

1 - SPECIAL TOOL 8539
2 - SPECIAL TOOL 5048-6
3 - SPECIAL TOOL 5048-1

9 - 234

ENGINE 2.7L DOHC

JR

TIMING CHAIN AND SPROCKETS (Continued)
