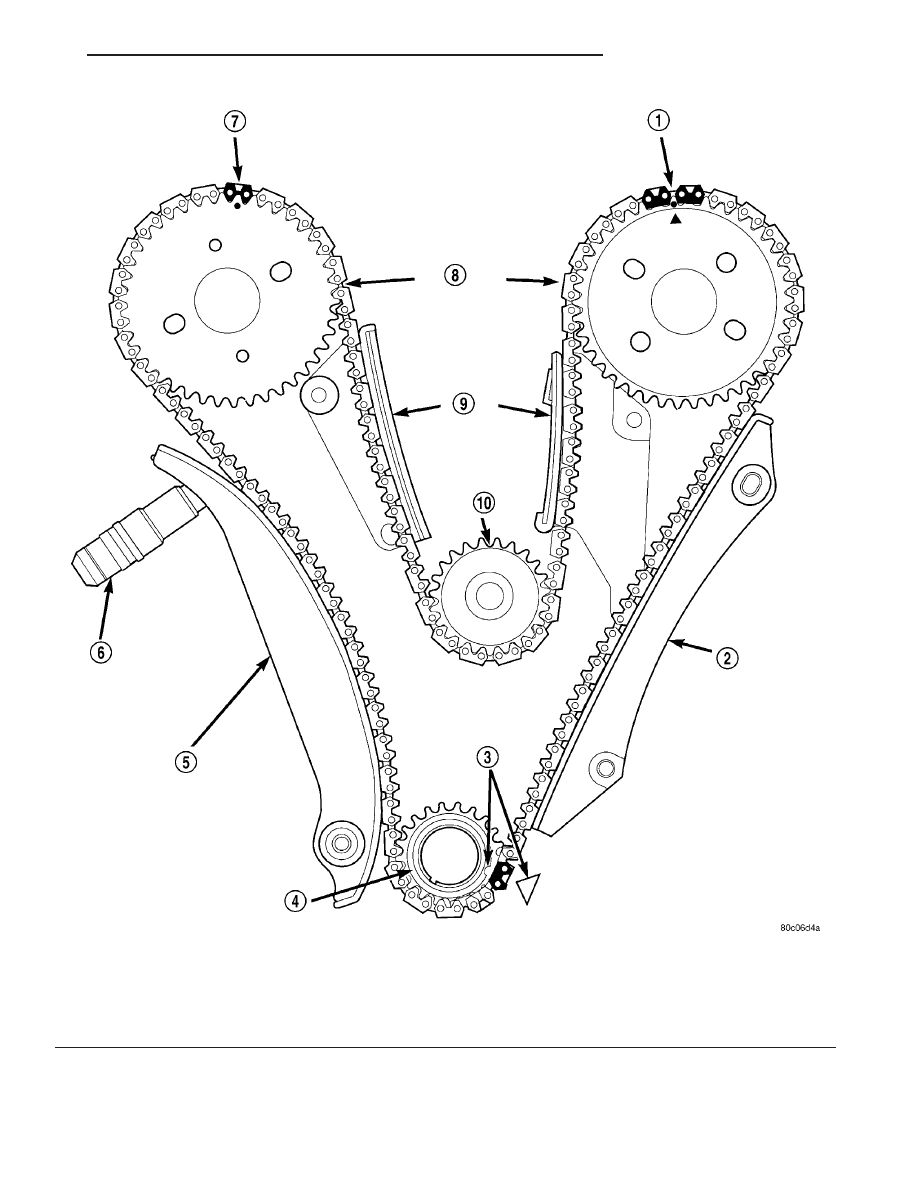

Fig. 120 TIMING CHAIN ALIGNMENT MARKS - PRIMARY

1 - CAMSHAFT TIMING MARKS

6 - CHAIN TENSIONER

2 - CHAIN GUIDE

7 - CAMSHAFT TIMING MARK

3 - CRANKSHAFT TIMING MARKS

8 - INTAKE CAMSHAFT SPROCKETS

4 - CRANKSHAFT SPROCKET

9 - CHAIN GUIDES

5 - CHAIN TENSIONER ARM

10 - WATER PUMP SPROCKET

JR

ENGINE 2.7L DOHC

9 - 235

TIMING CHAIN AND SPROCKETS (Continued)

(24) Install the timing chain cover, crankshaft

vibration damper, and cylinder head covers. (Refer to
9

-

ENGINE/VALVE

TIMING/TIMING

BELT

/

CHAIN COVER(S) - INSTALLATION) (Refer to 9 -
ENGINE/ENGINE BLOCK/VIBRATION DAMPER -
INSTALLATION) (Refer to 9 - ENGINE/CYLINDER
HEAD/CYLINDER HEAD COVER(S) - INSTALLA-
TION)

(25) Install upper intake manifold. (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

INSTALLATION)

NOTE: After installation of a reset tensioner, engine
noise will occur after initial start-up. This noise will
normally disappear within 5–10 seconds.

(26) Fill cooling system (Refer to 7 - COOLING/

ENGINE - STANDARD PROCEDURE).

(27) Connect negative battery cable.

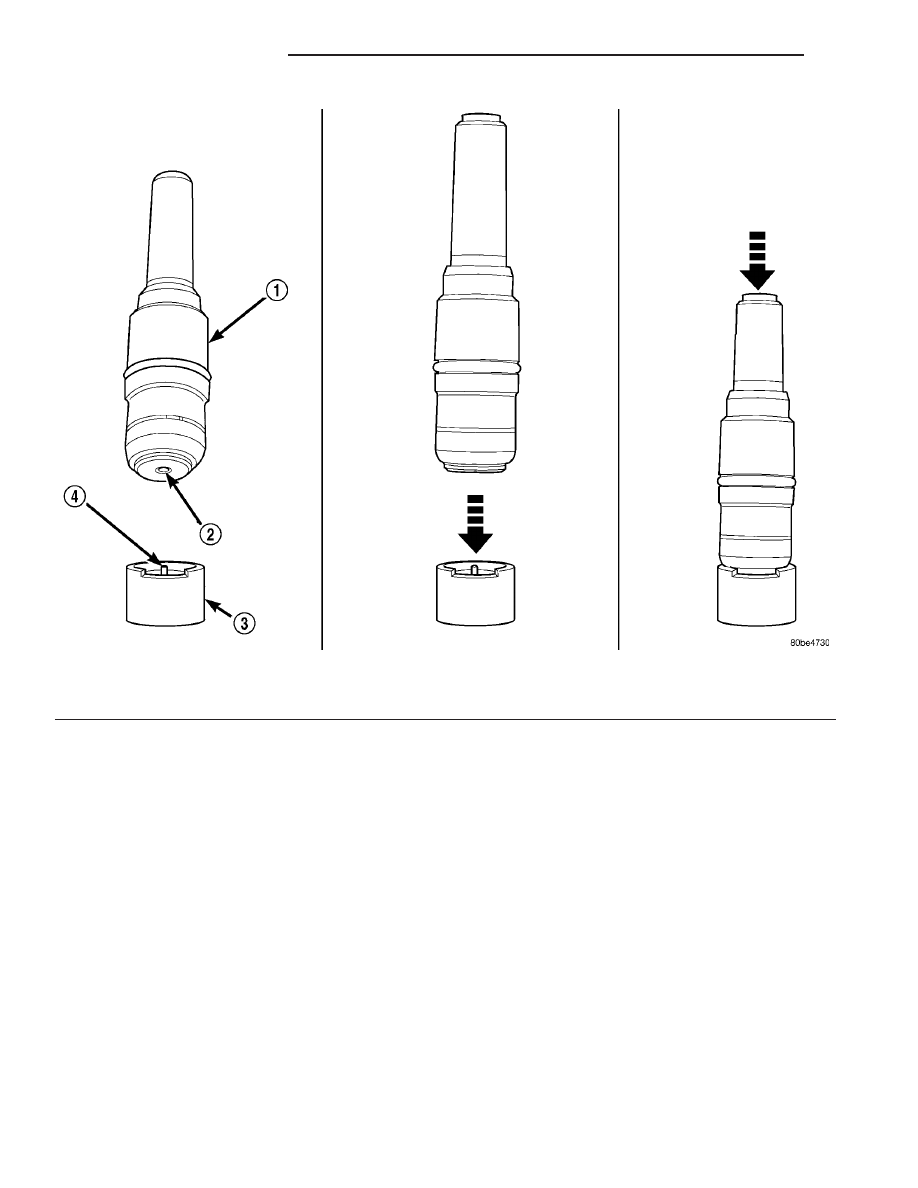

Fig. 121 TIMING CHAIN TENSIONER - OIL PURGING

1 - TENSIONER

3 - SPECIAL TOOL 8186

2 - CHECK BALL

4 - PIN

9 - 236

ENGINE 2.7L DOHC

JR

TIMING CHAIN AND SPROCKETS (Continued)

INSTALLATION - CRANKSHAFT SPROCKET

(1) Install crankshaft sprocket using Special Tools

6780-1 and 8179 (Fig. 124) until sprocket bottoms
against crankshaft step flange. Use care not to rotate
crankshaft.

Fig. 122 TIMING CHAIN TENSIONER - RESETTING

1 - TENSIONER

2 - SPECIAL TOOL 8186

Fig. 123 TIMING CHAIN TENSIONER ACTIVATING

JR

ENGINE 2.7L DOHC

9 - 237

TIMING CHAIN AND SPROCKETS (Continued)

(2) Verify that crankshaft sprocket is installed to

proper depth by measuring from sprocket outer face
to end of crankshaft (Fig. 125). Measurement should
read: 39.05 ±0.50 mm (1.5374 ±0.020 in.).

(3) Install primary timing chain. (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - INSTALLATION)

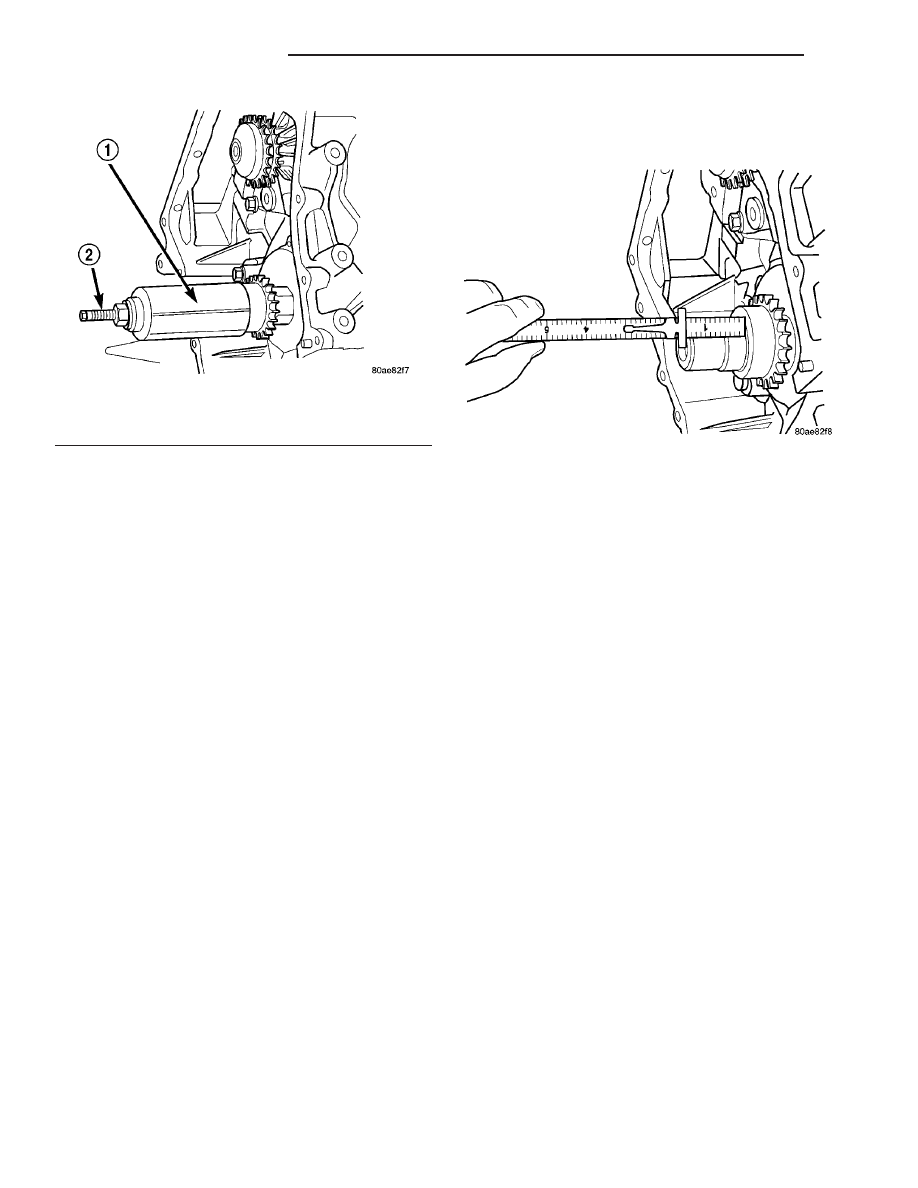

Fig. 124 Crankshaft Sprocket - Installation

1 - SPECIAL TOOL 6780–1
2 - SPECIAL TOOL 8179

Fig. 125 Crankshaft Sprocket Depth Measurement

9 - 238

ENGINE 2.7L DOHC

JR

TIMING CHAIN AND SPROCKETS (Continued)
