Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 486

(5) Pistons will have a stamping in the approxi-

mate location shown in (Fig. 62). These stamps will

be either a directional arrow or a weight identifica-
tion for the assembly. L is for light and H is for
heavy. These assemblies should all be the same
weight class. Service piston assemblies are marked
with a S and can be used with either L or H produc-
tion assemblies. The weight designation stamps
should face toward the timing belt side of the engine.

(6) Pistons and connecting rods must be removed

from top of cylinder block. Rotate crankshaft so that
each connecting rod is centered in cylinder bore.

(7) Remove connecting rod bolts and cap. Care

should be taken not to damage the fracture rod and
cap surfaces.

NOTE: Do not reuse connecting rod bolts.

CAUTION: Care must be taken not to damage the
fractured rod and cap joint surfaces, as engine
damage many occur.

(8) To protect crankshaft journal and fractured rod

surfaces, install Special Tool 8189, connecting rod
guides onto connecting rod (Fig. 64). Carefully push
each piston and rod assembly out of cylinder bore.

(9) Remove Special Tool 8189, connecting rod

guides and re-install bearing cap on the mating rod.

NOTE: Piston and rods are serviced as an assem-
bly.

(10) Repeat procedure for each piston and connect-

ing rod assembly.

(11) Remove piston rings (Refer to 9 - ENGINE/

ENGINE BLOCK/PISTON RINGS - REMOVAL).

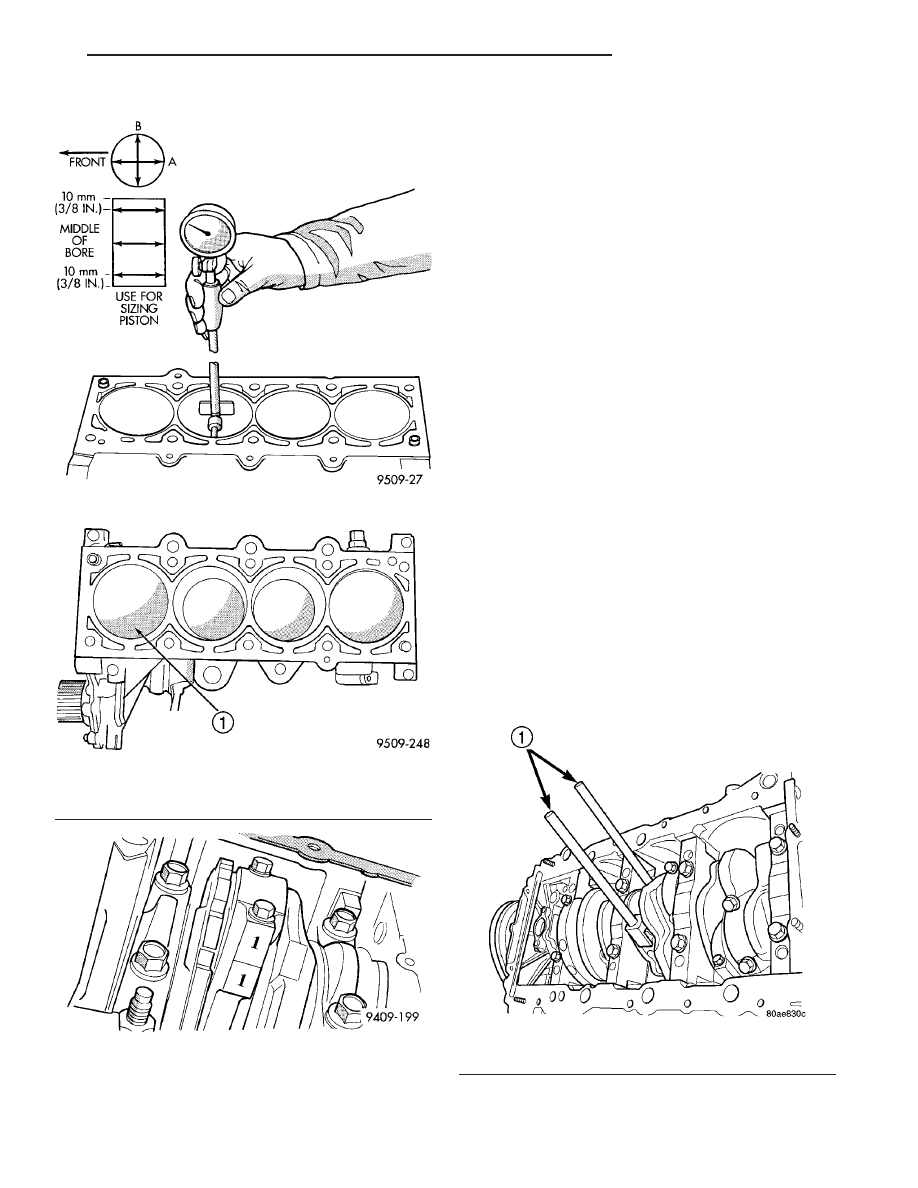

Fig. 61 Cylinder Bore Measurement

Fig. 62 Piston Markings

1 - WEIGHT DESIGNATION AND DIRECTIONAL ARROW WILL BE
IMPRINTED IN THIS AREA

Fig. 63 Identify Connecting Rod to Cylinder -

Typical

Fig. 64 Connecting Rod Guides—Typical

1 - SPECIAL TOOL 8189 CONNECTING ROD GUIDES

JR

ENGINE 2.0L DOHC

9 - 47

PISTON & CONNECTING ROD (Continued)

INSTALLATION

(1) Install piston rings on piston (Refer to 9 -

ENGINE/ENGINE

BLOCK/PISTON

RINGS

-

INSTALLATION).

(2) Before installing pistons and connecting rod

assemblies into the bore, ensure the compression ring
gaps are staggered, and neither is in line with the oil
ring rail gap (Fig. 72).

(3) Before installing the ring compressor, ensure

the oil ring expander ends are butted and the rail
gaps are located as shown in (Fig. 72). As viewed
from top.

(4) Immerse the piston head and rings in clean

engine oil, slide the ring compressor, over the piston
(Fig. 65). Be sure position of rings does not
change during this operation.

(5) The weight stamp designation L or H will be in

the front half of the piston should face toward the
front of the engine (Fig. 62).

(6) Rotate crankshaft so that the connecting rod

journal is on the center of the cylinder bore. Lubri-
cate connecting rod journal with clean engine oil.

(7) Install connecting rod upper bearing half into

connecting rod. Install Special Tool 8189, connecting
rod guides onto connecting rod (Fig. 64).

(8) Insert rod and piston assembly into cylinder

bore and carefully guide rod over the crankshaft jour-
nal.

(9) Tap the piston down in cylinder bore, using a

hammer handle. At the same time, guide connecting
rod into position on connecting rod journal.

(10) Remove Special Tool 8189, connecting rod

guides.

NOTE: The connecting rod cap bolts should not be
reused.

(11) Before installing the NEW bolts, the threads

should be coated with clean engine oil.

(12) Install connecting rod lower bearing half into

connecting rod cap. Install connecting rod cap.

(13) Install each bolt finger tight then alternately

torque each bolt to assemble the cap properly.

(14) Tighten the connecting rod bolts using the 2

step torque-turn method. Tighten according to the
following values:

CAUTION: Do not use a torque wrench for the sec-
ond step.

1. Tighten the bolts to 27 N·m (20 ft. lbs.).
2. Tighten the connecting rod bolts an additional

1/4 TURN.

(15) Using a feeler gauge, check connecting rod

side clearance (Fig. 66). (Refer to 9 - ENGINE -
SPECIFICATIONS) for connecting rod side clearance.

(16) Install

the

cylinder

head

(Refer

to

9

-

ENGINE/CYLINDER HEAD - INSTALLATION).

(17) Install the oil pan (Refer to 9 - ENGINE/LU-

BRICATION/OIL PAN - INSTALLATION).

CONNECTING ROD BEARINGS

STANDARD PROCEDURE

CONNECTING ROD - FITTING

(1) For measuring connecting rod bearing clear-

ance procedure and use of Plastigage (Refer to 9 -
ENGINE - STANDARD PROCEDURE). For bearing
clearance refer to Engine Specifications. (Refer to 9 -
ENGINE - SPECIFICATIONS)

NOTE: The rod bearing bolts should not be reused.

(2) Before installing the NEW bolts the threads

should be oiled with clean engine oil.

(3) Install each bolt finger tight then alternately

torque each bolt to assemble the cap properly.

(4) Tighten the connecting rod bolts using the 2

step torque-turn method. Tighten according to the
following values:

CAUTION: Do not use a torque wrench for the sec-
ond step.

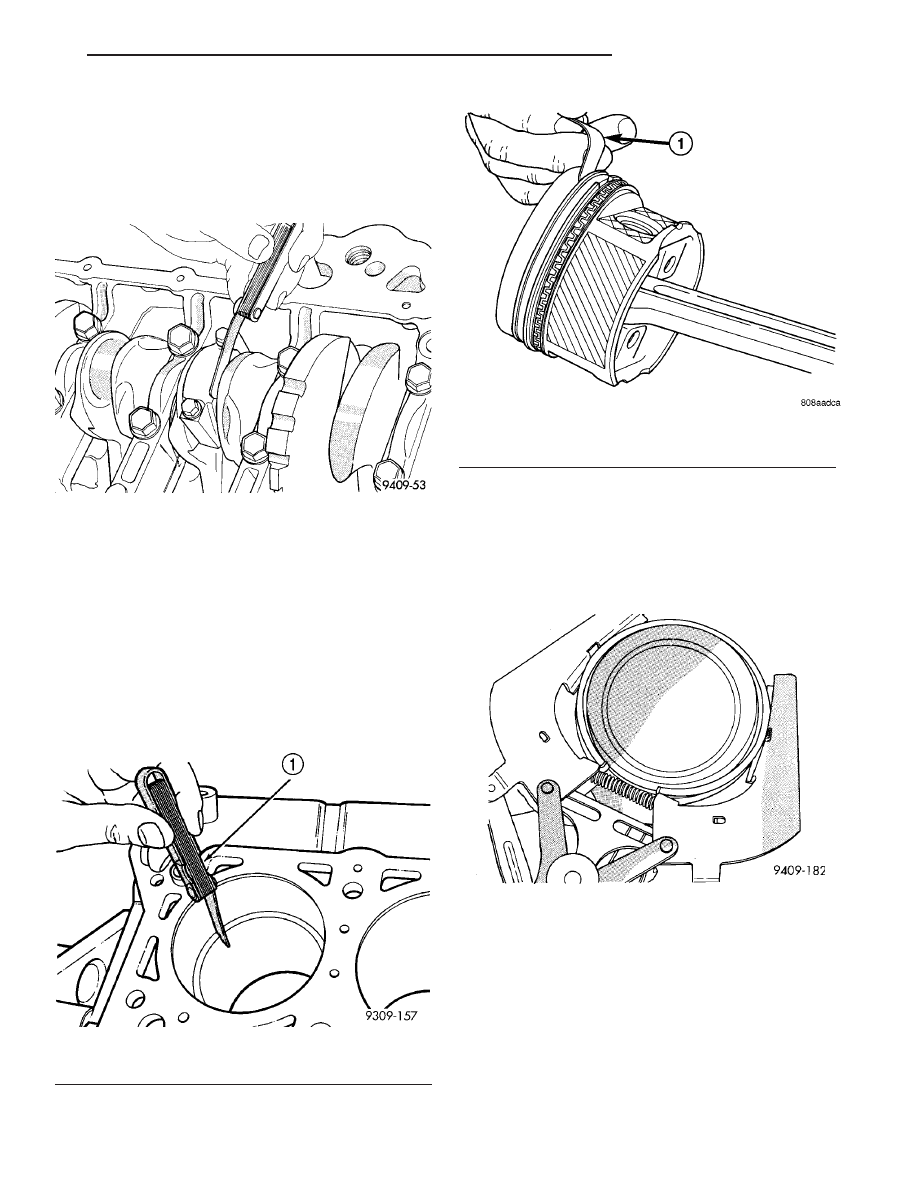

Fig. 65 Installing Piston

9 - 48

ENGINE 2.0L DOHC

JR

PISTON & CONNECTING ROD (Continued)

1. Tighten the bolts to 27 N·m (20 ft. lbs.).
2. Tighten the connecting rod bolts an additional

1/4 TURN.

(5) Using a feeler gauge, check connecting rod side

clearance (Fig. 66). Refer to clearance specifications
(Refer to 9 - ENGINE - SPECIFICATIONS).

PISTON RINGS

STANDARD PROCEDURE - PISTON RING -
FITTING

(1) Wipe cylinder bore clean. Insert ring and push

down with piston to ensure it is square in bore. The
ring gap measurement must be made with the ring
positioned below normal ring travel in the cylinder
bore. Check gap with feeler gauge (Fig. 67). For pis-
ton ring specifications (Refer to 9 - ENGINE - SPEC-
IFICATIONS).

(2) Check piston ring to groove side clearance (Fig.

68). For piston ring specifications (Refer to 9 -
ENGINE - SPECIFICATIONS).

REMOVAL

(1) Using a suitable ring expander, remove upper

and intermediate piston rings (Fig. 69).

(2) Remove the upper oil ring side rail, lower oil

ring side rail and then oil ring expander from piston.

(3) Clean ring grooves of any carbon deposits.

INSTALLATION

NOTE: The identification mark on face of upper and
intermediate piston rings must point toward top of
piston.

Fig. 66 Connecting Rod Side Clearance - Typical

Fig. 67 Piston Ring Gap

1 - FEELER GAUGE

Fig. 68 Piston Ring Side Clearance

1 - FEELER GAUGE

Fig. 69 Piston Rings—Removing and Installing

JR

ENGINE 2.0L DOHC

9 - 49

CONNECTING ROD BEARINGS (Continued)

Install rings with manufacturers identification

mark facing up, to the top of the piston (Fig. 70).

CAUTION: Install piston rings in the following
order:

1. Oil ring expander.
2. Upper oil ring side rail.
3. Lower oil ring side rail.
4. No. 2 Intermediate piston ring.
5. No. 1 Upper piston ring.
(1) Install oil ring expander (Fig. 70).
(2) Install upper side rail first and then the lower

side rail. Install the side rails by placing one end
between the piston ring groove and the oil ring
expander. Hold end firmly and press down the por-
tion to be installed until side rail is in position. Do
not use a piston ring expander (Fig. 71).

(3) Install No. 2 piston ring and then No. 1 piston

ring (Fig. 70).

(4) Position piston ring end gaps as shown in (Fig.

72).

(5) Position oil ring expander gap at least 45° from

the side rail gaps but not on the piston pin center or
on the thrust direction. Staggering ring gap is impor-
tant for oil control.

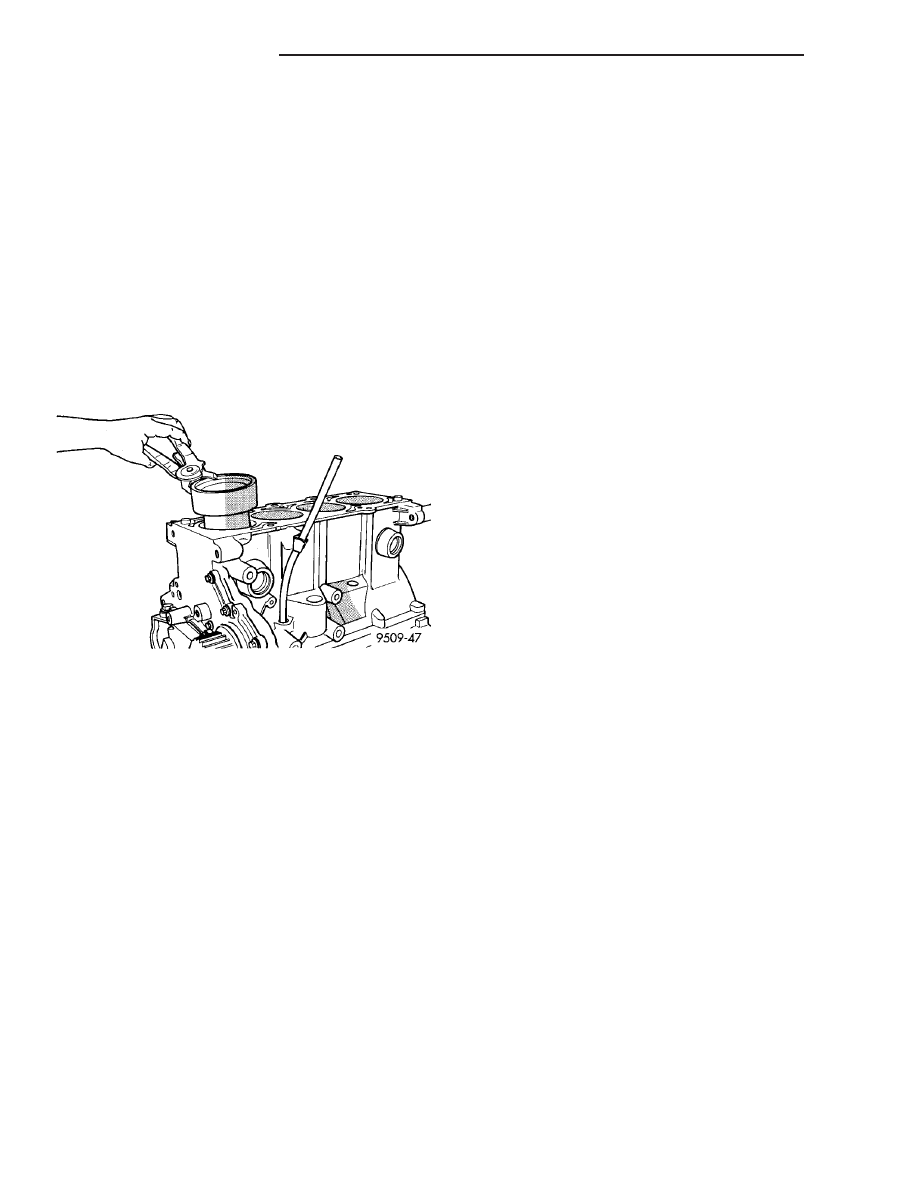

STRUCTURAL COLLAR

REMOVAL

(1) Raise vehicle on hoist.

NOTE: To remove transaxle dust cover, the front
bending strut must be removed.

(2) Remove structural collar from oil pan to trans-

axle (Fig. 73).

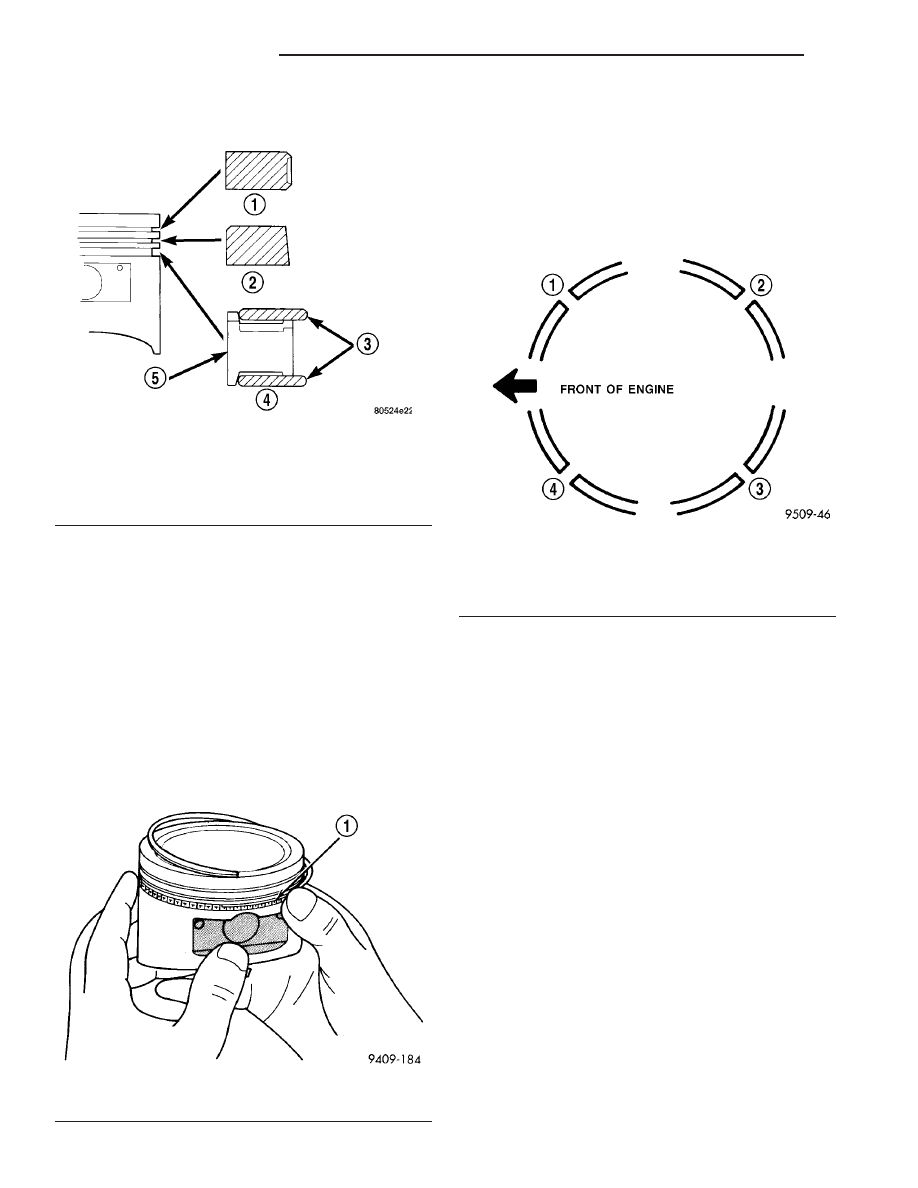

Fig. 70 Piston Ring Installation

1 - NO. 1 PISTON RING
2 - NO. 2 PISTON RING
3 - SIDE RAIL
4 - OIL RING
5 - SPACER EXPANDER

Fig. 71 Installing Side Rail

1 - SIDE RAIL END

Fig. 72 Piston Ring End Gap Position

1 - GAP OF LOWER SIDE RAIL
2 - NO. 1 RING GAP
3 - GAP OF UPPER SIDE RAIL
4 - NO. 2 RING GAP AND SPACER EXPANDER GAP

9 - 50

ENGINE 2.0L DOHC

JR

PISTON RINGS (Continued)
