(2) Move crankshaft all the way to the rear of its

travel.

(3) Zero the dial indicator.
(4) Move crankshaft all the way to the front of its

travel and read the dial indicator. For crankshaft
specifications (Refer to 9 - ENGINE - SPECIFICA-
TIONS)

REMOVAL - CRANKSHAFT

(1) Remove engine assembly from vehicle (Refer to

9 - ENGINE - REMOVAL).

(2) Separate transaxle from engine.
(3) Remove drive plate/flexplate.
(4) Remove crankshaft rear oil seal (Refer to 9 -

ENGINE/ENGINE

BLOCK/CRANKSHAFT

OIL

SEAL - REAR - REMOVAL).

(5) Mount engine on a suitable repair stand.
(6) Drain engine oil.

(7) Remove crankshaft vibration damper (Refer to

9

-

ENGINE/ENGINE

BLOCK/VIBRATION

DAMPER - REMOVAL).

(8) Remove front timing belt cover, front engine

mount bracket, and timing belt (Refer to 9 -
ENGINE/VALVE

TIMING/TIMING

BELT

AND

SPROCKETS - REMOVAL).

(9) Remove the timing belt tensioner and pulley

bracket (Refer to 9 - ENGINE/VALVE TIMING/TIM-
ING BELT TENSIONER & PULLEY - REMOVAL).

(10) Remove camshaft sprockets and rear timing

belt cover (Refer to 9 - ENGINE/VALVE TIMING/
TIMING BELT COVER(S) - REMOVAL).

(11) Remove crankshaft sprocket (Refer to 9 -

ENGINE/ENGINE

BLOCK/CRANKSHAFT

OIL

SEAL - FRONT - REMOVAL).

(12) Remove oil filter and adapter (Fig. 42).
(13) Remove oil pan (Refer to 9 - ENGINE/LUBRI-

CATION/OIL PAN - REMOVAL).

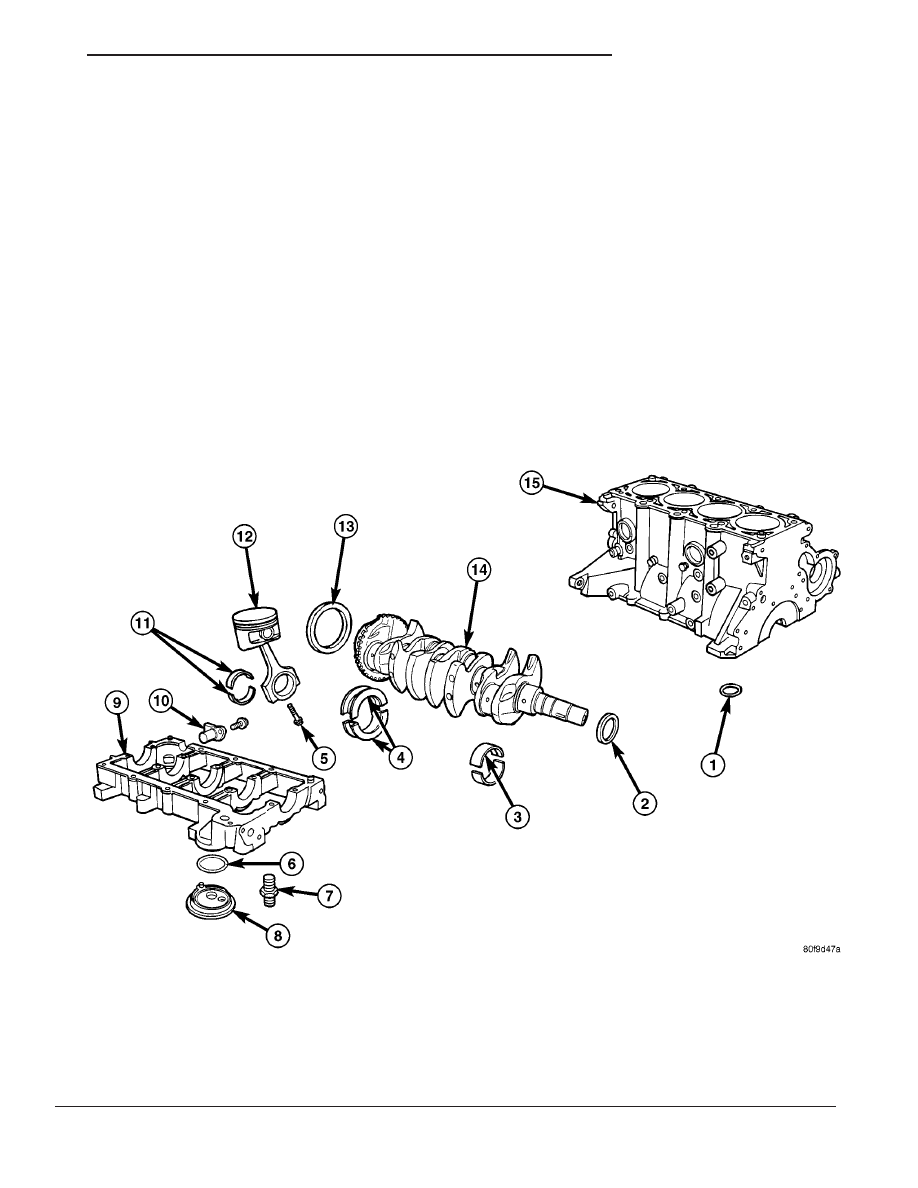

Fig. 42 Engine Block and Components

1 - OIL PASSAGE O-RING
2 - FRONT CRANKSHAFT SEAL
3 - UPPER BEARING (GROOVED)
4 - THRUST BEARINGS
5 - BOLT
6 - O-RING
7 - NIPPLE
8 - OIL FILTER ADAPTER

9 - BEDPLATE
10 - CRANKSHAFT POSITION SENSOR
11 - CONNECTING ROD BEARINGS
12 - PISTON AND CONNECTING ROD ASSEMBLY
13 - REAR CRANKSHAFT SEAL
14 - CRANKSHAFT
15 - ENGINE BLOCK

JR

ENGINE 2.0L DOHC

9 - 39

CRANKSHAFT (Continued)

(14) Remove oil pump pick-up tube.
(15) Remove oil pump (Refer to 9 - ENGINE/LU-

BRICATION/OIL PUMP - REMOVAL).

(16) Remove crankshaft position sensor (Fig. 42).
(17) Using a permanent ink or paint marker, iden-

tify cylinder number on each connecting rod cap (Fig.
43).

CAUTION: DO NOT use a number stamp or a punch
to mark connecting rods. Damage to connecting
rod could occur.

(18) Remove all connecting rod bolts and caps.

Care should be taken not to damage the fracture rod
and cap surfaces.

NOTE: Do not reuse connecting rod bolts.

(19)

Remove all bed plate bolts from the engine

block (Fig. 44).

(20) Using a mallet tap the bed plate loose from

the engine block dowel pins.

CAUTION: Do not pry up on one side of the bed
plate. Damage may occur to cylinder block to bed
plate alignment and thrust bearing.

(21) Bed plate should be removed evenly from the

cylinder block dowel pins to prevent damage to the
dowel pins and thrust bearing.

CAUTION: Use extreme care when handling crank-
shaft. Tone wheel damage can occur if crankshaft is
mis-handled.

(22) Lift out crankshaft from cylinder block. Do

not damage the main bearings or journals when
removing the crankshaft.

(23) Remove the target ring mounting screws and

discard.

(24) Remove the target ring from the crankshaft.

INSPECTION

The crankshaft journals should be checked for

excessive wear, taper and scoring (Fig. 45). Limits of
taper or out of round on any crankshaft journals
should be held to 0.025 mm (0.001 in.). Journal
grinding should not exceed 0.305 mm (0.012 in.)
under the standard journal diameter. DO NOT grind
thrust faces of No. 3 main bearing. DO NOT nick
crank pin or bearing fillets. After grinding, remove
rough edges from crankshaft oil holes and clean out
all passages.

CAUTION: With the nodular cast iron crankshafts, it
is important that the final paper or cloth polish be
in the same direction as normal rotation in the
engine.

INSTALLATION - CRANKSHAFT

CRANKSHAFT MAIN BEARING LOCATION

The crankshaft is supported in five main bearings.

All upper bearing shells in the crankcase have oil
grooves and holes. All lower bearing shells installed
in the (bedplate) main bearing cap are plain. Crank-
shaft end play is controlled by a flanged bearing on
the number three main bearing journal (Fig. 46).

NOTE: The upper and lower main Bearing shells are
Not interchangeable. The lower shell locating tabs
prevent improper installation.

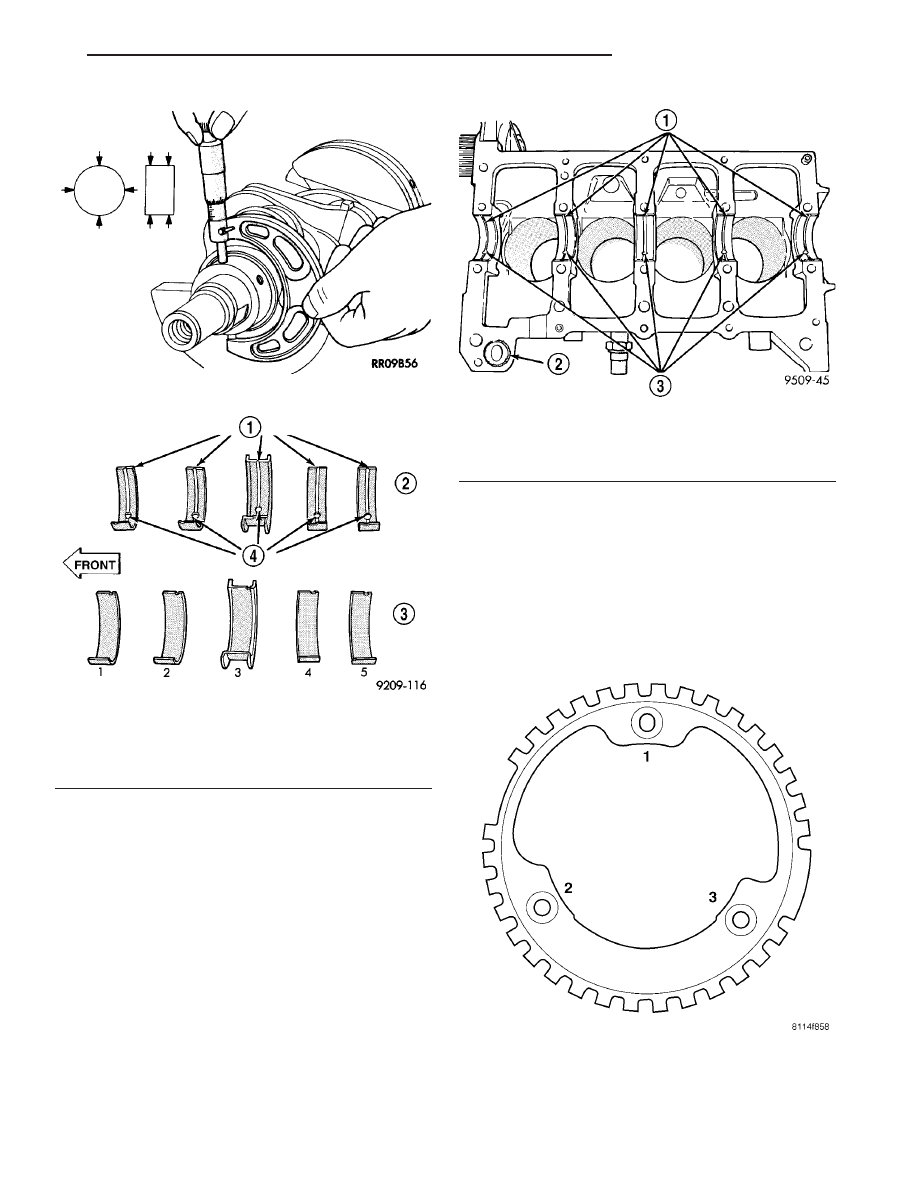

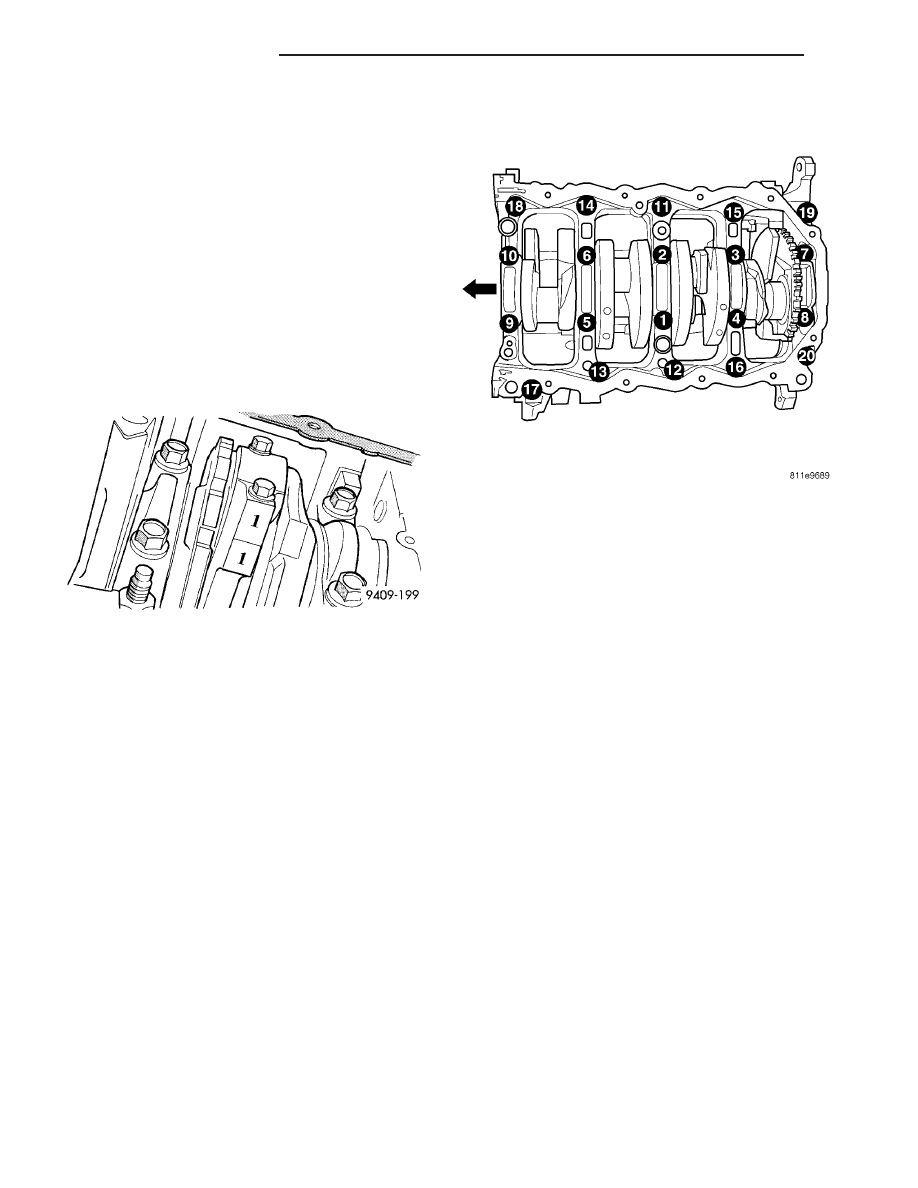

Fig. 43 Identify Connecting Rod to Cylinder -

Typical

Fig. 44 Main Bearing Caps/Bed Plate Bolt Removal

Sequence

9 - 40

ENGINE 2.0L DOHC

JR

CRANKSHAFT (Continued)

(1) Install the main bearing upper shells with the

lubrication groove and oil hole in the engine block.
Install O-ring into recess in the block (Fig. 47).

(2) Make certain oil holes in block line up with oil

hole in bearings and bearing tabs seat in the block
tab slots.

NOTE: If the crankshaft is sent out for machine
work, it must be balenced as an assembly with the
target ring installed.

(3) Clean

crankshaft

and

target

ring

with

MOPAR

t brake parts cleaner and dry with com-

pressed air to ensure that the crankshaft mating sur-
face and target ring mounting holes are free from oil
and lock patch debris.

NOTE: Always use NEW mounting screws whether
installing original or new target ring.

(4) Install NEW mounting screws finger tight

starting with the #1 location. (Fig. 48) Make sure
engagment occurs with the shoulder of the screw and
mounting hole before starting all other screws.

(5) Torque all mounting screws with T30 torx bit

to 13 Nm (110 in-lbs) following the torque sequence.

Fig. 45 Crankshaft Journal Measurements

Fig. 46 Main Bearing Identification

1 - OIL GROOVES
2 - UPPER BEARINGS
3 - LOWER BEARINGS
4 - OIL HOLES

Fig. 47 Installing Main Bearing Upper Shell

1 - LUBRICATION GROOVES
2 - O-RING
3 - OIL HOLES

Fig. 48 Target Ring Torque Sequence

JR

ENGINE 2.0L DOHC

9 - 41

CRANKSHAFT (Continued)

CAUTION: Use extreme care when handling crank-
shaft. Tone wheel damage can occur if crankshaft is
mis-handled.

CAUTION: Do not get oil on the bed plate mating
surface. It will affect the ability of the sealer to seal
the bed plate to cylinder block.

(6) Oil the bearings and journals and install

crankshaft in engine block.

CAUTION: Use only Mopar

T

Bed Plate Sealant on

the bed plate or damage may occur to the engine.

(7) Install lower main bearings into main bearing

cap/bed plate. Make certain the bearing tabs are
seated into the bed plate slots and apply oil.

(8) Apply a 1.5 to 2.0 mm (0.059 to 0.078 in.) bead

of Mopar

t Bed Plate Sealant to the bed plate as

shown in (Fig. 49). Install the main bearing/bed plate
into engine block.

(9) Before installing the bolts oil threads with

clean engine oil, wipe off any excess oil.

(10) Install main bearing bed plate to engine block

bolts 11, 17 and 20 finger tight. Tighten these bolts
down together until the bed plate contacts the cylin-
der block (Fig. 50).

(11) To ensure correct thrust bearing alignment,

perform the following steps:

• Step 1: Rotate crankshaft until number 4 piston

is at TDC.

• Step 2: Move crankshaft rearward to limits of

travel.

• Step 3: Then, move crankshaft forward to limits

of travel.

• Step 4: Wedge an appropriate tool between the

rear of the cylinder block (NOT BED PLATE) and
the rear crankshaft counterweight. This will hold the
crankshaft in it’s furthest forward position.

• Step 5: Install and tighten bolts (1–10) in

sequence shown in (Fig. 50) to 41 N·m (30 ft. lbs.).

• Step 6: Remove wedge tool used to hold crank-

shaft.

(12) Tighten bolts (1–10) again to 41 N·m (30 ft.

lbs.) in sequence shown in (Fig. 50).

(13) Install main bearing bed plate to engine block

bolts (11–20), with baffle studs in positions 12, 13
and 16 and torque each bolt to 34 N·m (25 ft. lbs.) in
sequence shown in (Fig. 50).

(14) Tighten bolts (1–10) to 81 N·m (60 ft. lbs.) in

sequence shown in (Fig. 50).

(15) Tighten bolts (11–20) again to 34 N·m (25 ft.

lbs.) in sequence shown in (Fig. 50).

(16) After the main bearing bed plate is installed,

check the crankshaft turning torque. The turning
torque should not exceed 5.6 N·m (50 in. lbs.).

(17) Check crankshaft end play (Refer to 9 -

ENGINE/ENGINE BLOCK/CRANKSHAFT - STAN-
DARD PROCEDURE).

NOTE: The connecting rod cap bolts should not be
reused.

(18) Before installing NEW bolts, lubricate the

threads with clean engine oil.

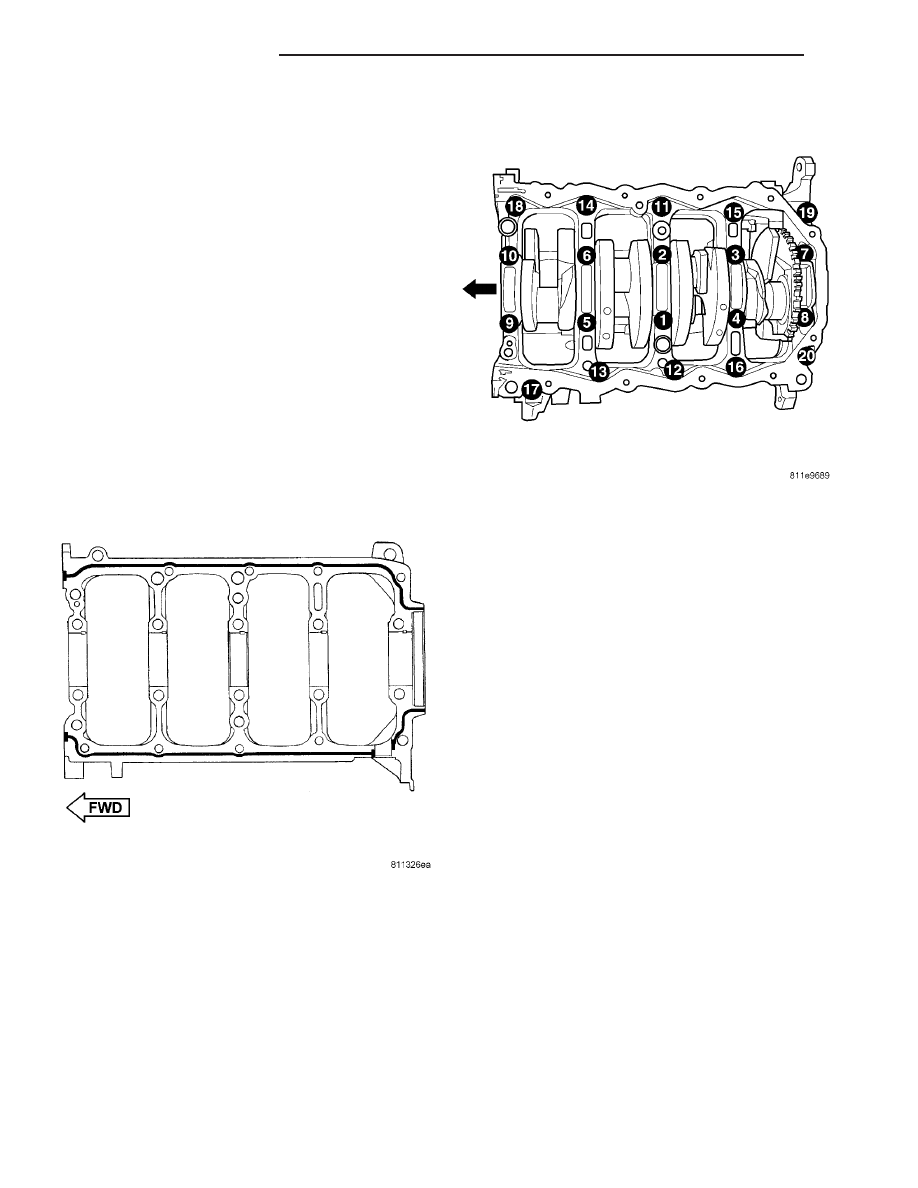

Fig. 49 Bed plate Sealing

Fig. 50 Main Bearing Caps/Bed Plate Bolt Torque

Sequence

9 - 42

ENGINE 2.0L DOHC

JR

CRANKSHAFT (Continued)
