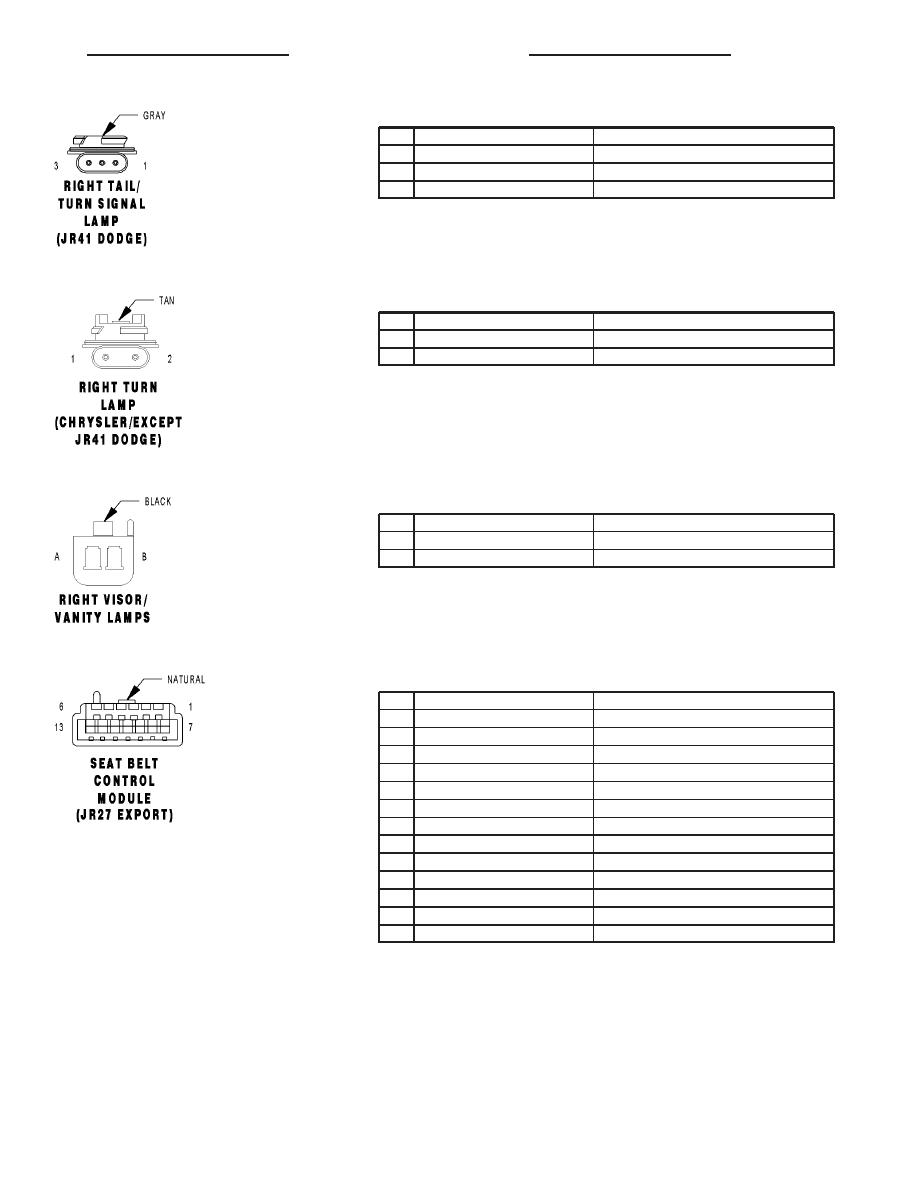

RIGHT TAIL/TURN SIGNAL LAMP (JR41 DODGE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L60 18TN

RIGHT TURN SIGNAL

RIGHT TURN LAMP (CHRYSLER/EXCEPT JR41 DODGE) - TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18LG

RIGHT TURN SIGNAL

2

Z151 18BK

GROUND

RIGHT VISOR/VANITY LAMPS - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

Z312 20BK

GROUND

SEAT BELT CONTROL MODULE (JR27 EXPORT) - NATURAL 13 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

3

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

4

F13 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

A45 18BR

FUSED B(+)

6

Z128 18BK

GROUND

7

R7 18OR/BK

DRIVER SEAT BELT SOLENOID CONTROL

8

R8 18OR/RD

PASSENGER SEAT BELT SOLENOID CONTROL

9

-

-

10

-

-

11

-

-

12

-

-

13

Z129 18BK

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91

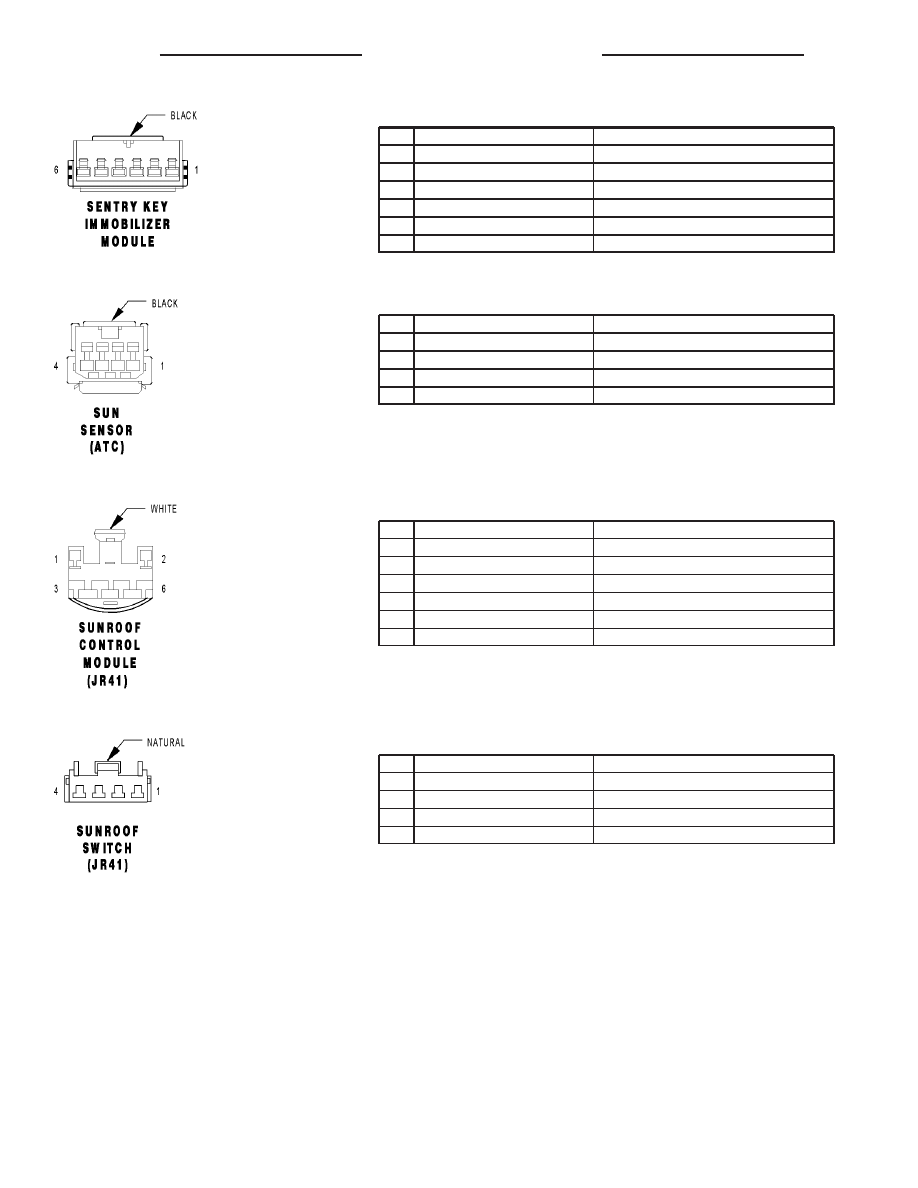

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/PK

PCI BUS (SKIM)

3

-

-

4

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z110 20BK

GROUND

6

A51 20RD/WT

FUSED B(+)

SUN SENSOR (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

C57 20DB/GY

SENSOR GROUND

4

C38 20DB

SUN SENSOR SIGNAL

SUNROOF CONTROL MODULE (JR41) - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z312 18BK

GROUND

2

F21 18TN

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Q43 20VT

SUNROOF VENT

4

Q44 20BR

SUNROOF SWITCH GROUND

5

Q42 20LB

SUNROOF CLOSE

6

Q41 20WT

SUNROOF OPEN

SUNROOF SWITCH (JR41) - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

Q41 20WT

SUNROOF OPEN

2

Q43 20VT

SUNROOF VENT

3

Q44 20BR

SUNROOF SWITCH GROUND

4

Q42 20LB

SUNROOF CLOSE

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

JR

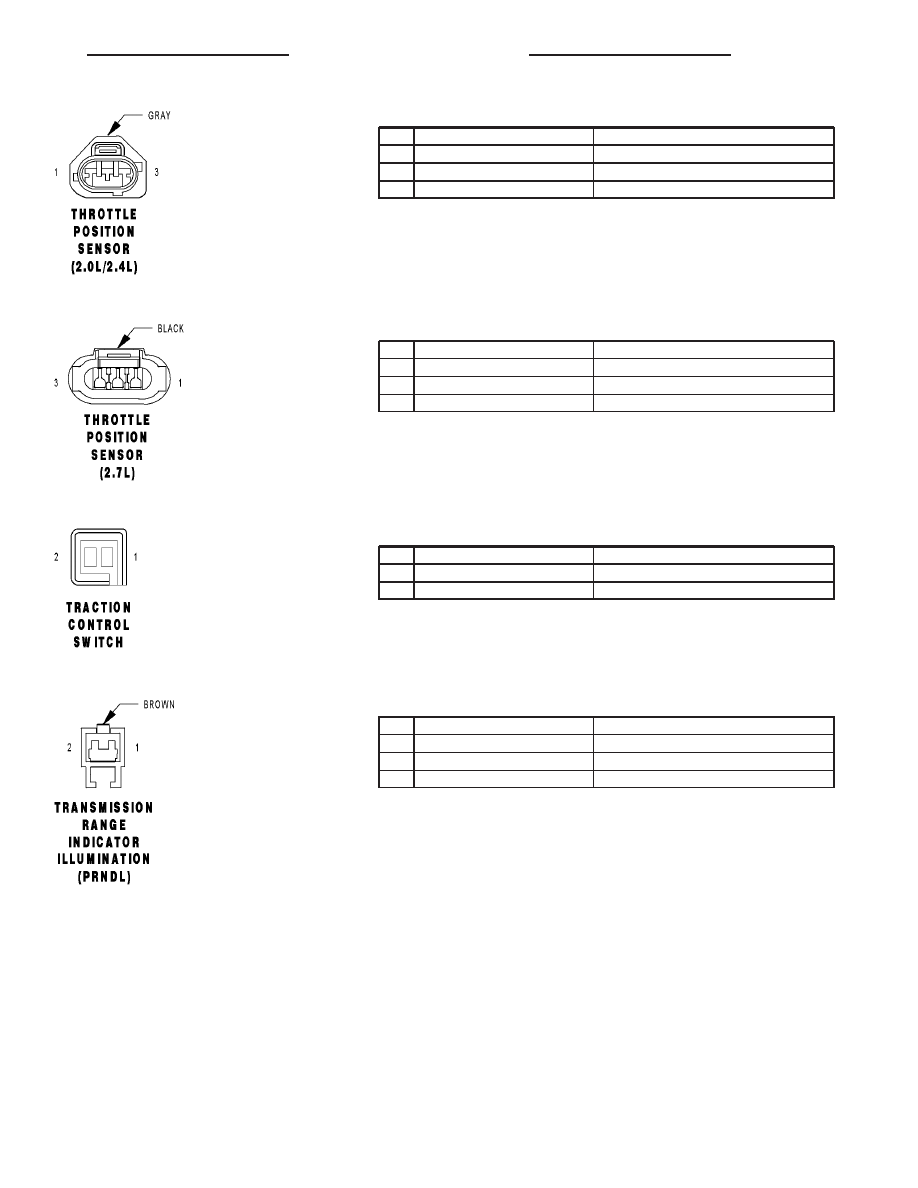

THROTTLE POSITION SENSOR (2.0L/2.4L) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

THROTTLE POSITION SENSOR (2.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

TRACTION CONTROL SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 20BK/LG

GROUND

2

B27 20RD/YL

TRACTION CONTROL SWITCH SENSE

TRANSMISSION RANGE INDICATOR ILLUMINATION (PRNDL) - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z157 18BK (JR27)

GROUND

2

Z157 20BK (JR41)

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

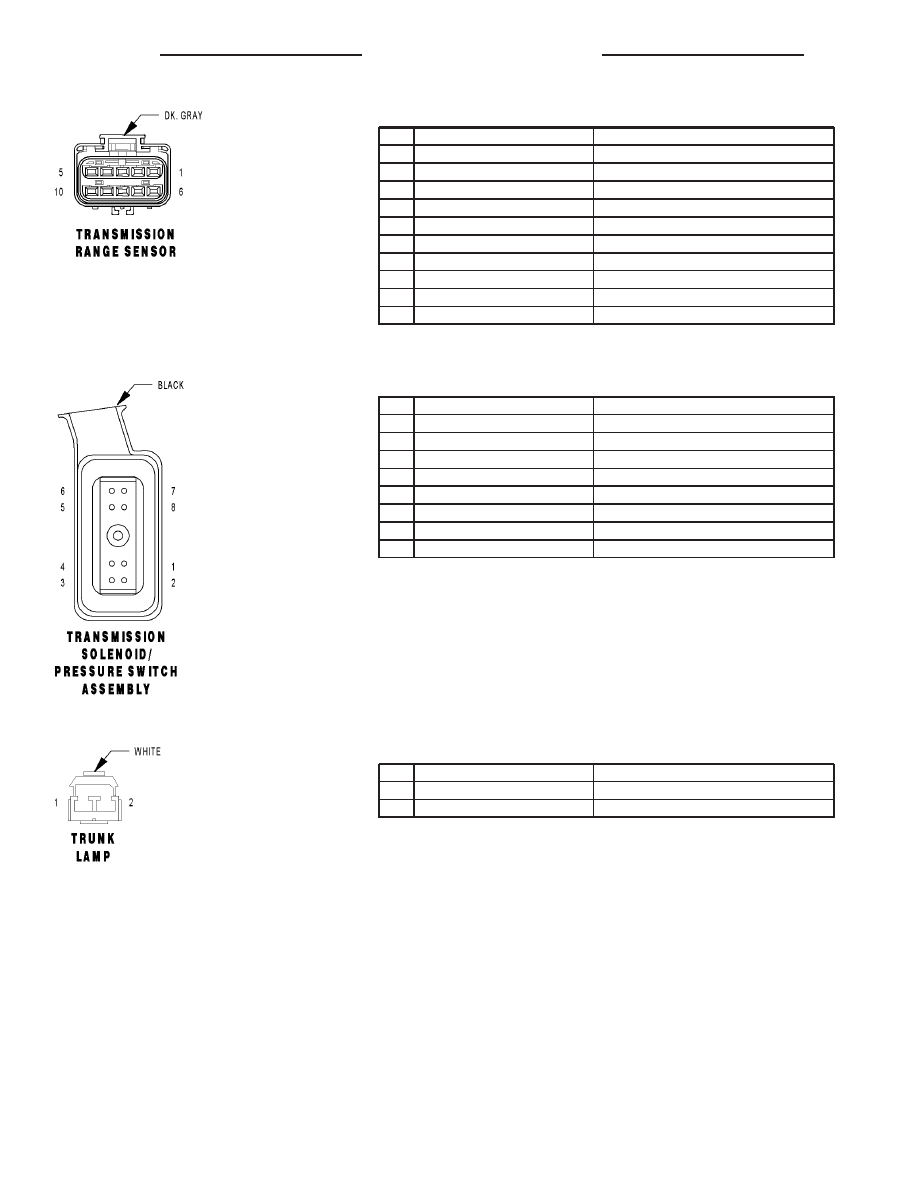

TRANSMISSION RANGE SENSOR - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

-

-

3

T13 20DB/BK

SPEED SENSOR GROUND

4

T54 18VT/YL

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

T41 20BK/LB

TRS T41 SENSE

6

L1 18VT/BK

BACK-UP LAMP FEED

7

T1 20LG/BK

TRS T1 SENSE

8

T3 18VT

TRS T3 SENSE

9

T42 20VT/WT

TRS T42 SENSE

10

T41 20BK/WT

TRS T41 SENSE

TRANSMISSION SOLENOID/ PRESSURE SWITCH ASSEMBLY - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

T47 18YL/BK

2-4 PRESSURE SWITCH SENSE

2

T50 18DG

L/R PRESSURE SWITCH SENSE

3

T9 18OR/BK

OD PRESSURE SWITCH SENSE

4

T16 16RD

TRANSMISSION CONTROL RELAY OUTPUT

5

T59 18PK

UD SOLENOID CONTROL

6

T60 18BR

OD SOLENOID CONTROL

7

T20 18LB

L/R SOLENOID CONTROL

8

T19 18WT

2-4 SOLENOID CONTROL

TRUNK LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 18TN/BK

DECKLID AJAR SWITCH SENSE

2

M1 18PK

FUSED B(+)

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

JR
