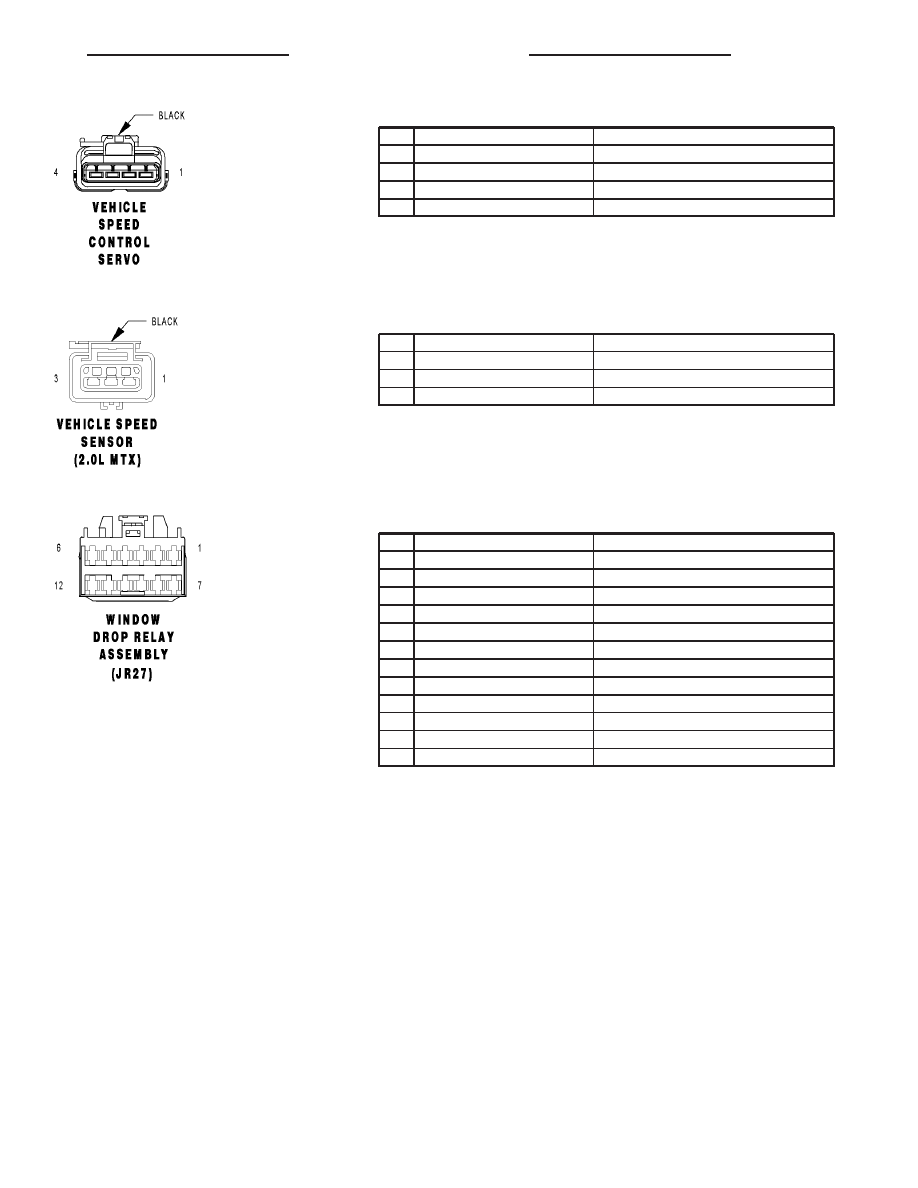

VEHICLE SPEED CONTROL SERVO - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20TN/RD

S/C VACUUM CONTROL

2

V35 20LG/RD

S/C VENT CONTROL

3

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

4

Z190 20BK

GROUND

VEHICLE SPEED SENSOR (2.0L MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K7 18OR/WT

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND 1

3

G7 18WT/OR

VEHICLE SPEED SIGNAL

WINDOW DROP RELAY ASSEMBLY (JR27) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q19 14OR/YL

MASTER WINDOW SWITCH LEFT FRONT (DOWN)

2

Q290 14YL/OR

MASTER WINDOW SWITCH LEFT REAR DOWN

3

Q38 14OR/LB

MASTER WINDOW SWITCH RIGHT FRONT DOWN

4

Q32 14LB/OR

MASTER WINDOW SWITCH RIGHT REAR DOWN

5

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

6

Q37 20OR/WT

WINDOW DROP RELAY CONTROL

7

Q21 14WT

LEFT FRONT WINDOW DRIVER (DOWN)

8

Q23 14RD/WT

LEFT REAR WINDOW DRIVER DOWN

9

Q26 14VT/WT

WINDOW DROP RELAY RIGHT FRONT (DOWN)

10

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

11

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

12

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION
DESCRIPTION

This section provides illustrations identifying con-

nector, ground, and splice locations in the vehicle.
Connector, ground, and splice indexes are provided.
Use the wiring diagrams in each section for connec-

tor, ground, and splice identification. Refer to the
index for the proper figure number. For items that
are not shown in this section N/S is placed in the
Fig. column.

CONNECTORS

Connector Name/Number

Color

Location

Fig.

A/C Compressor Clutch
(2.0L/2.4L)

GY

Top of Compressor

16

A/C Compressor Clutch (2.7L)

GY

Top of Compressor

15

A/C Evaporator Temperature
Sensor

BK

Right Side of HVAC

34, 35

A/C-Heater Control C1 (MTC)

NAT

Rear of Control, Center of Instrument Panel

21, 28

A/C-Heater Control C2 (MTC)

BK

Rear of Control, Center of Instrument Panel

21, 28

A/C Pressure Transducer

GY

Top of A/C Compressor

16

Airbag Control Module
(ORC)(BASE)

GY

Center Body Near Shifter Assembly

21, 39

Airbag Control Module C1
(ORC) (Premium)

YL

Front Center Body Connector

39

Airbag Control Module C2
(ORC) (Premium)

YL

Front Center Body Connectors and
Instruments Panel Harness Connector

21, 39

Air Pump Motor (2.4L PZEV)

BK

Below Intake Maniford

13

Air Pump Motor Relay (2.4L
PZEV)

BK

Below Intake Maniford

13

Ambient Temperature Sensor

BK

Front Center of Engine Compartment

1

Antenna

Center of Instrument Panel and Trunk

21, 28, 39, 40,
53, 54

Antilock Brake Module

BK

Left Front Engine Compartment

4

Automatic Day/Night Mirror

BK

At Mirror

38

Auto Headlamp Relay
(Premium)

NAT

Lower Center I/P

21

Automatic Temperature Control
Head

BK

Upper Center of I/P,at back side of Controls

21, 28

Autostick Switch

BK

Center of Body at Base of Shifter

40

JR

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1

Connector Name/Number

Color

Location

Fig.

Back-Up Lamp Switch (MTX)

GY

Rear of Transmission

11

Battery Negative Post

Left Side Engine Compartment

9

Battery Positive Post

Left Side Engine Compartment

8, 9

Battery Positive Terminal

Left Side Engine Compartment

8

Blend Door Actuator

NAT

At Blend Door, Bottom Center of HVAC

37

Blower Motor

BK

At Blower Motor, Right Bottom of HVAC

35

Blower Motor Power Module
C1 (ATC)

BK

At Control Module, Right End of HVAC

36

Blower Motor Power Module
C2 (ATC)

BK

At Control Module, Right End of HVAC

36

Blower Motor Resister Block

BK

Right Side of HVAC

34

Body Control Module C1

WT

Left Front Kick Panel

21, 32

Body Control Module C2

WT

Left Front Kick Panel

21, 32

Body Control Module C3

GY

Left Front Kick Panel

32

Body Control Module C4

WT

Left Front Kick Panel

32, 41

Brake Fluid Level Switch

BK

Left Rear Engine Compartment

5, 6

Brake Lamp Switch

GY

At Brake Pedal

25

Brake Transmission Shift
Interlock Solenoid

WT

At Steering Column

21, 23

C100

LT/GN

Lower Left Side Instrument Panel

21, 22, 24

C101

LT/GY

Lower Left Side Instrument Panel

21, 22, 24

C104 (EATX)

LT/GY

Left Front Engine Compartment

4, 10, 12

C105 (EATX)

BK

Left Front Engine Compartment

4, 10, 12

C111

BK

Left Side Engine Compartment

5

C121

BK

Left Side Cowl Panel

41

C169 (MTX)

BK

Left Front Engine Compartment

4, 11, 12

C170

DK/GY

On Air Pump Assy near Starter

4, 13

C171

DK/GY

On Air Pump Assy near Starter

4, 13

C200 (ATC)

WT

Lower Center Instrument Panel

21, 23, 37

C200 (MTC)

NAT

Left End of HVAC

21, 23

C225 (Export)

BK

Center Body Behind Occupant Restraint
Controller

40

C300

BK

In Trunk Near Left Tail Lamp

48

C301

BK

In Trunk Near Right Tail Lamp

48

C302

BK

Lower Left Side Instrument Panel

21, 22, 24, 41

C303

LT/GY

Lower Left Side Instrument Panel

21, 41

C304

YL

Center Body to Console

21, 39, 40

C305

BK

At Decklid

57

C306

BK

Under Passenger Seat

21, 39, 40

C307

WT

Lower Left Side Instrument Panel

41

C308

BL

At Left B-Pillar

43, 49

C309 (Power Seat)

BK

Under Driver Seat

40, 45

C310

BR

Lower Left Side Instrument Panel

21, 23

8W - 91 - 2

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

JR

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
