Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 457

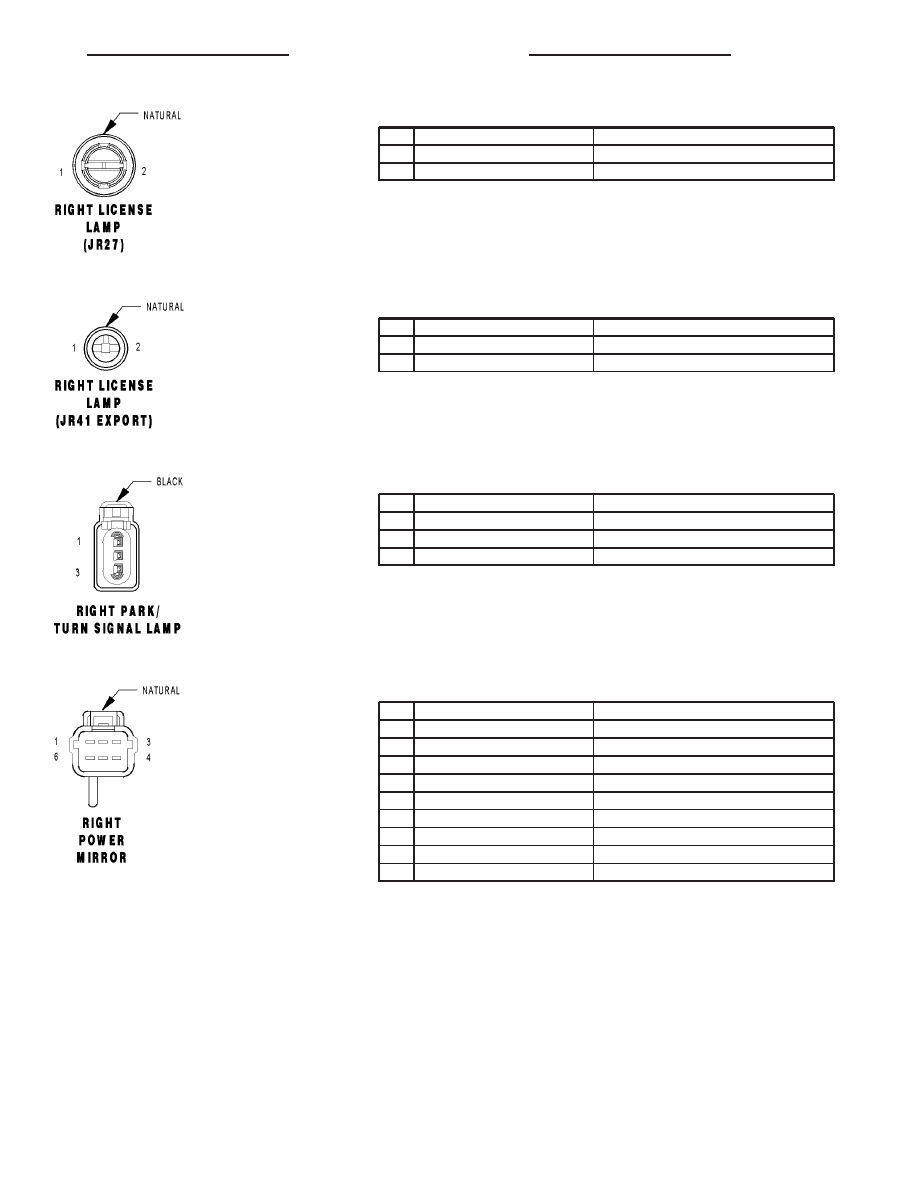

RIGHT LICENSE LAMP (JR27) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z149 18BK

GROUND

RIGHT LICENSE LAMP (JR41 EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z150 18BK

GROUND

RIGHT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT TURN SIGNAL

2

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

3

Z147 20BK

GROUND

RIGHT POWER MIRROR - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

P94 22WT/YL (JR27)

RIGHT MIRROR VERTICAL

1

C16 20LB/OR (JR41 PREMIUM)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

2

Z315 20BK (JR27)

GROUND

2

Z242 20BK (JR41 PREMIUM)

GROUND

3

C16 20LB/YL (JR27)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

3

P94 22WT/YL (JR41)

RIGHT MIRROR VERTICAL

4

P90 22LG/BK

RIGHT POWER MIRROR SUPPLY

5

P90 22LG/BK (JR27)

RIGHT POWER MIRROR SUPPLY

6

P92 22YL

RIGHT MIRROR HORIZONTAL

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 87

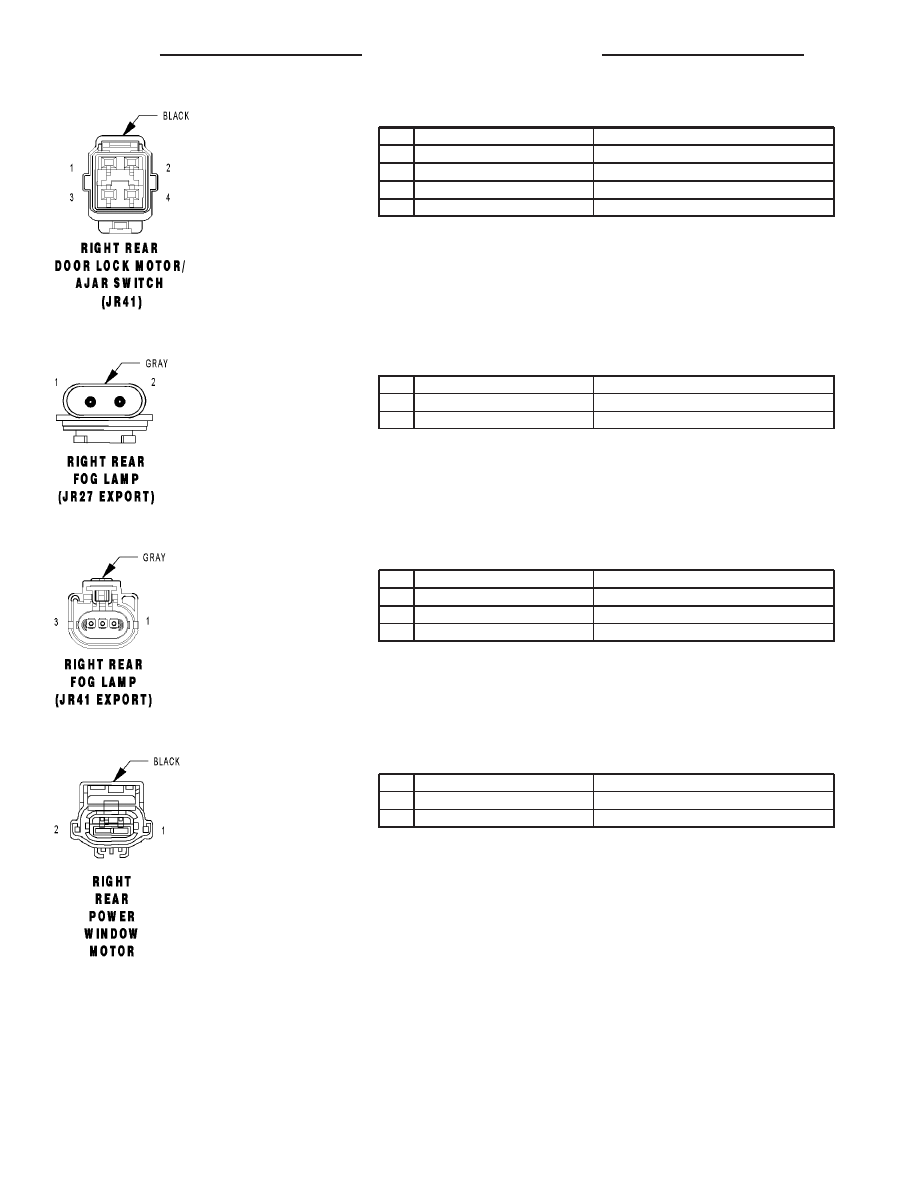

RIGHT REAR DOOR LOCK MOTOR/AJAR SWITCH (JR41) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20TN/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z318 18BK

GROUND

3

P182 18PK/DB

RIGHT REAR UNLOCK RELAY OUTPUT

4

P180 18OR/TN

RIGHT REAR LOCK RELAY OUTPUT

RIGHT REAR FOG LAMP (JR27 EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK

GROUND

2

L36 18LG

REAR FOG LAMP RELAY OUTPUT

RIGHT REAR FOG LAMP (JR41 EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z150 18BK

GROUND

2

-

-

3

L36 18LG

REAR FOG LAMP CONTROL

RIGHT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

RIGHT REAR WINDOW DRIVER DOWN

2

Q14 14GY

RIGHT REAR WINDOW DRIVER UP

8W - 80 - 88

8W-80 CONNECTOR PIN-OUTS

JR

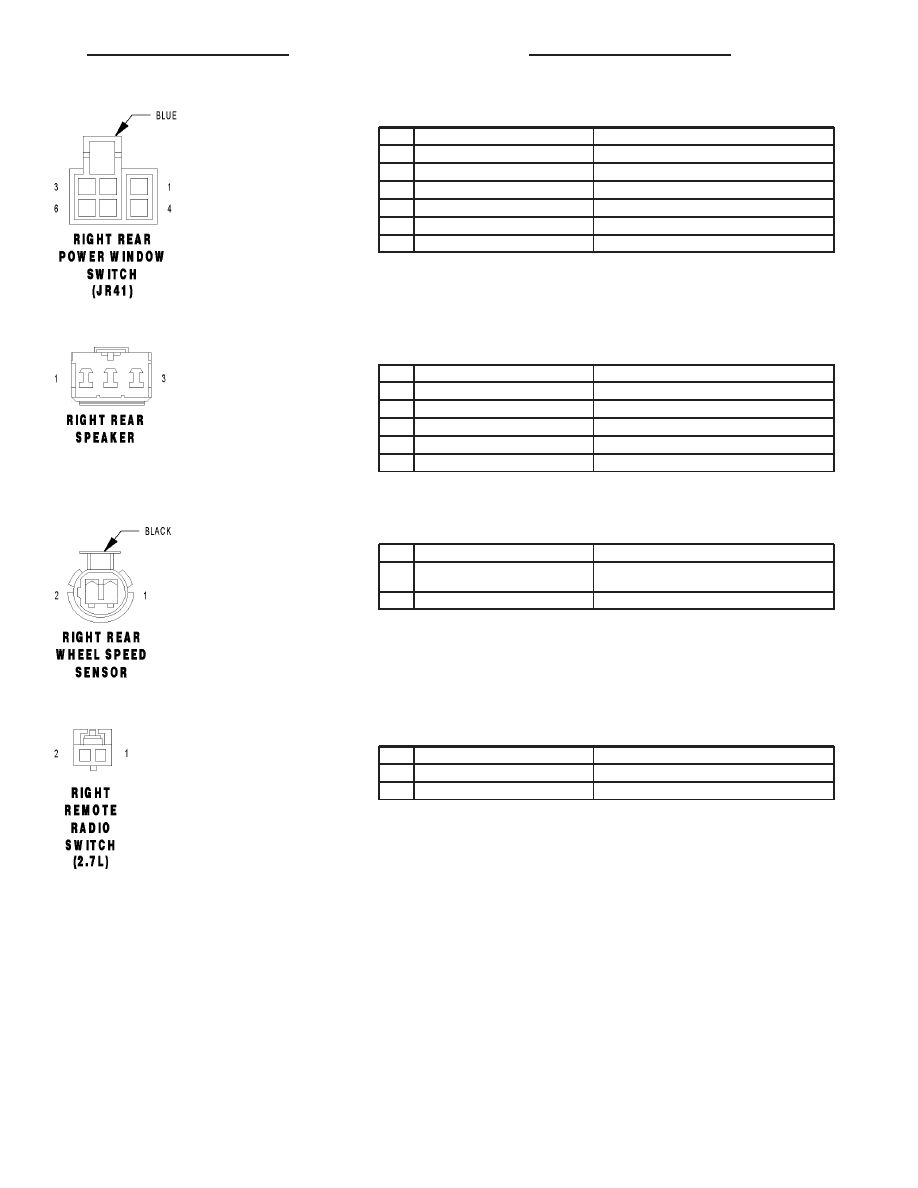

RIGHT REAR POWER WINDOW SWITCH (JR41) - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

RIGHT REAR WINDOW DRIVER DOWN

2

Q18 14GY/BK

MASTER WINDOW SWITCH RIGHT REAR (UP)

3

-

-

4

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

5

Q14 14GY

RIGHT REAR WINDOW DRIVER UP

6

Q1 14YL

POWER WINDOW SWITCH FEED

RIGHT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X92 18TN/BK (BASE)

RIGHT REAR SPEAKER (-)

1

X92 18TN/BK (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (-)

2

-

-

3

X94 18TN/VT (BASE)

RIGHT REAR SPEAKER (+)

3

X94 18TN/VT (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (+)

RIGHT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

RIGHT REMOTE RADIO SWITCH (2.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN/RADIO CONTROL MUX

2

Z123 22BK/OR

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 89

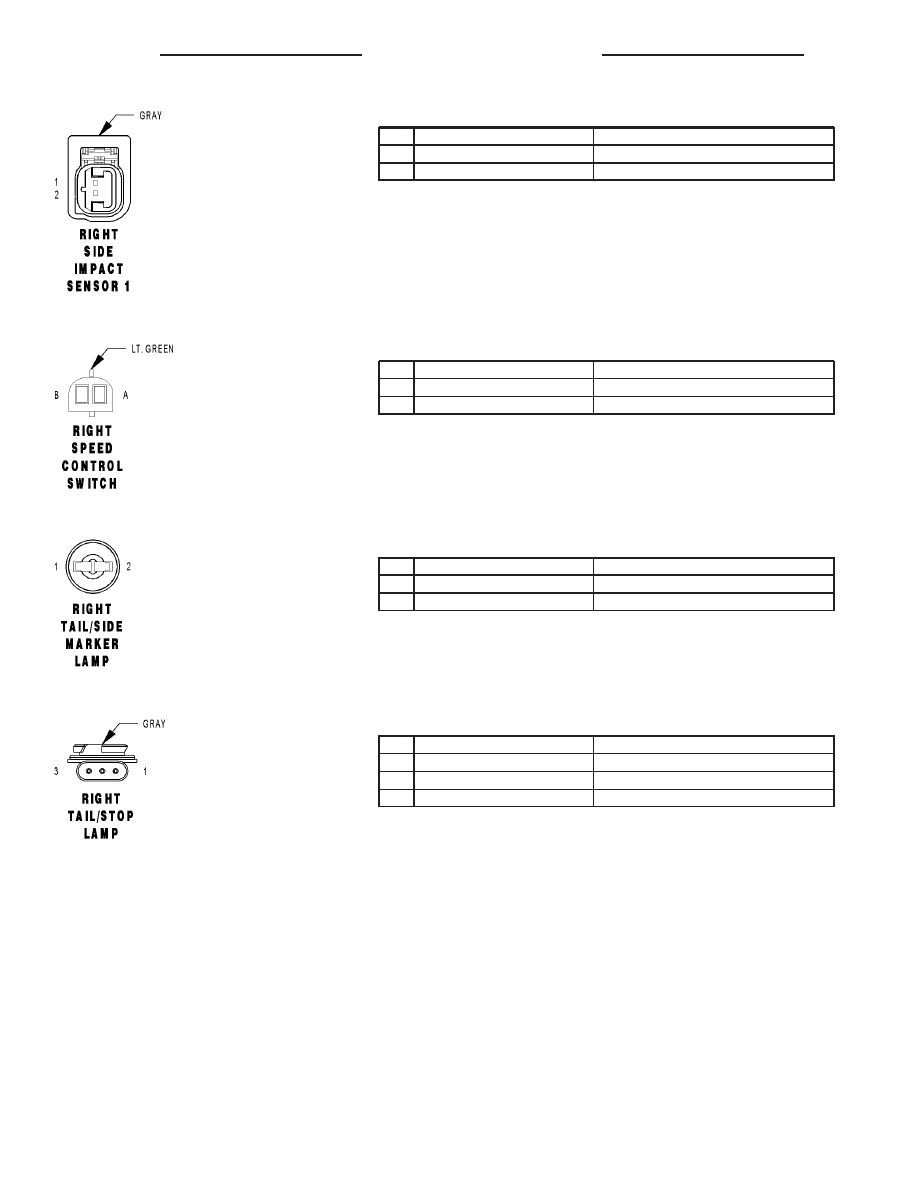

RIGHT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BK/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

RIGHT SPEED CONTROL SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 22RD/LG

S/C SWITCH SIGNAL

B

Z123 22BK/LB

GROUND

RIGHT TAIL/SIDE MARKER LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

RIGHT TAIL/STOP LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

8W - 80 - 90

8W-80 CONNECTOR PIN-OUTS

JR
