Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 456

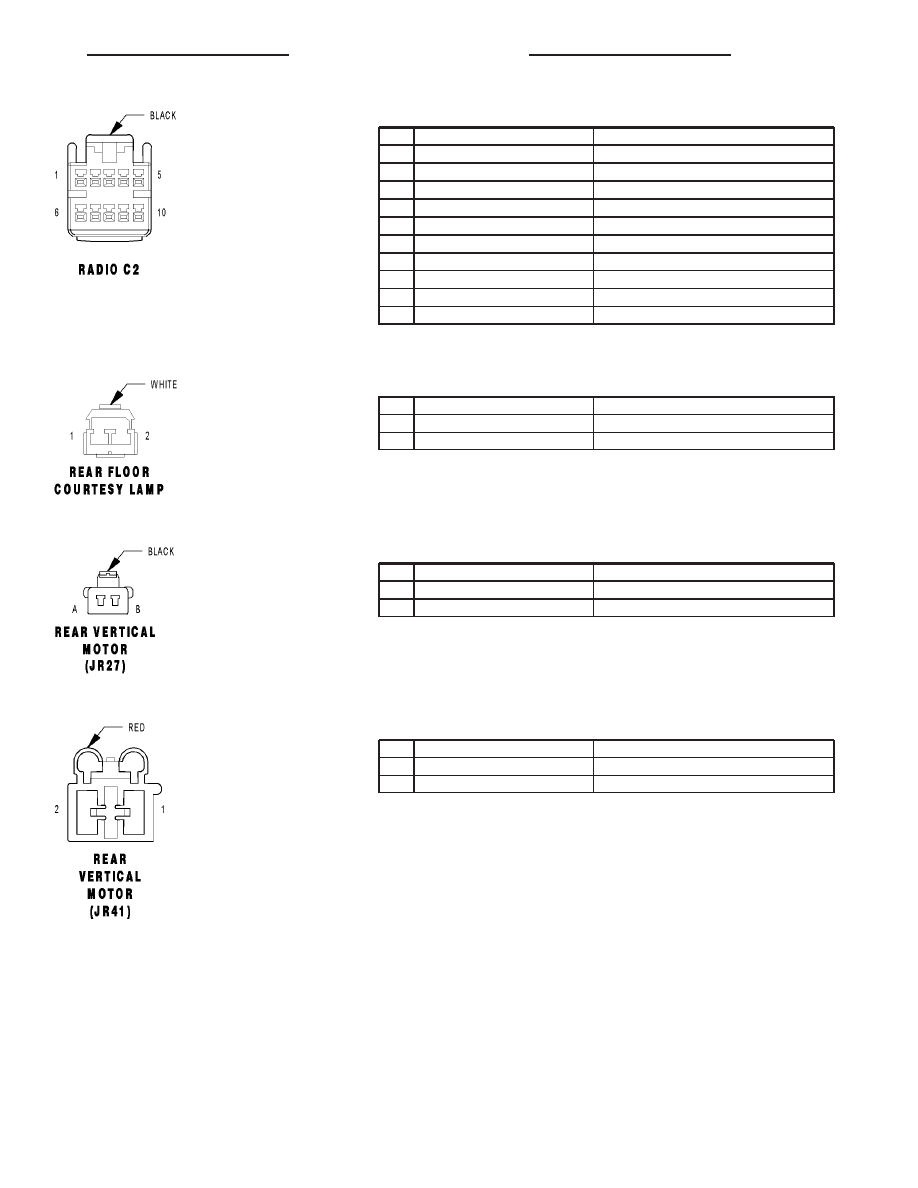

RADIO C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

Z4 22BK/OR

GROUND

3

C235 WT/LB

CD GROUND SHIELD

4

D25 22VT/YL

PCI BUS

5

X112 22RD

IGNITION SWITCH OUTPUT (RUN-ACC)

6

X41 22DG/WT

AUDIO OUT LEFT

7

Z140 22BK/TN

GROUND

8

-

-

9

E14 22OR/TN

PANEL LAMPS DIMMER SIGNAL

10

X160 22GY/YL

B(+)

REAR FLOOR COURTESY LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

M2 18YL

COURTESY LAMPS DRIVER

REAR VERTICAL MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P13 16RD/WT

LEFT SEAT REAR UP

B

P11 16YL/WT

LEFT SEAT REAR UP

REAR VERTICAL MOTOR (JR41) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P11 16YL/WT

LEFT SEAT REAR UP

2

P13 16RD/WT

LEFT SEAT REAR DOWN

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 83

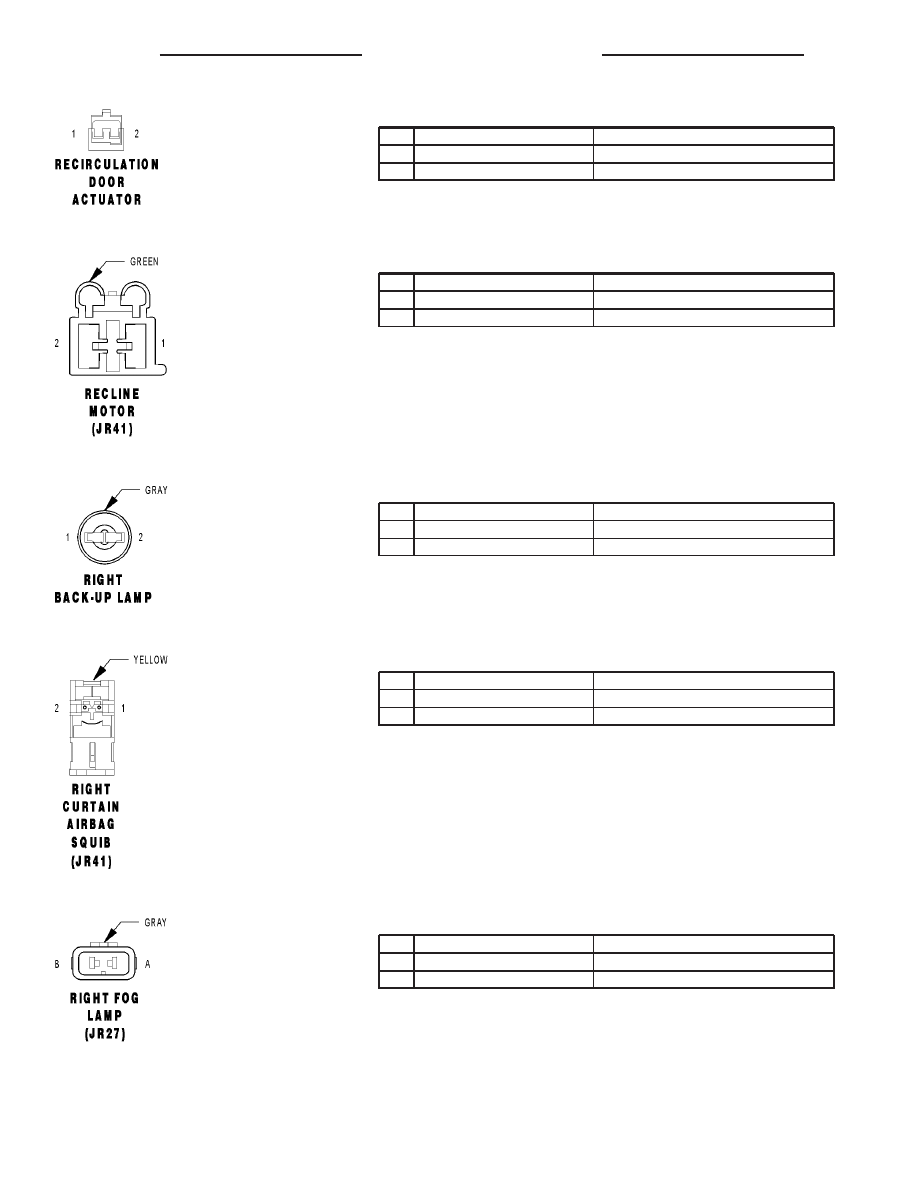

RECIRCULATION DOOR ACTUATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C32 20GY/DB

RECIRCULATION DOOR DRIVER

2

C34 20DB/WT

COMMON DOOR DRIVER

RECLINE MOTOR (JR41) - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

P41 16GY/WT

LEFT SEAT RECLINER SWITCH UP

2

P43 16GY/LB

LEFT SEAT RECLINER SWITCH DOWN

RIGHT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L1 18VT/BK

BACK-UP LAMP FEED

RIGHT CURTAIN AIRBAG SQUIB (JR41) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R76 20LB/WT

RIGHT CURTAIN SQUIB 1 LINE 2

2

R74 20LB/YL

RIGHT CURTAIN SQUIB 1 LINE 1

RIGHT FOG LAMP (JR27) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 20LB

FOG LAMP RELAY OUTPUT

B

Z144 20BK

GROUND

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

JR

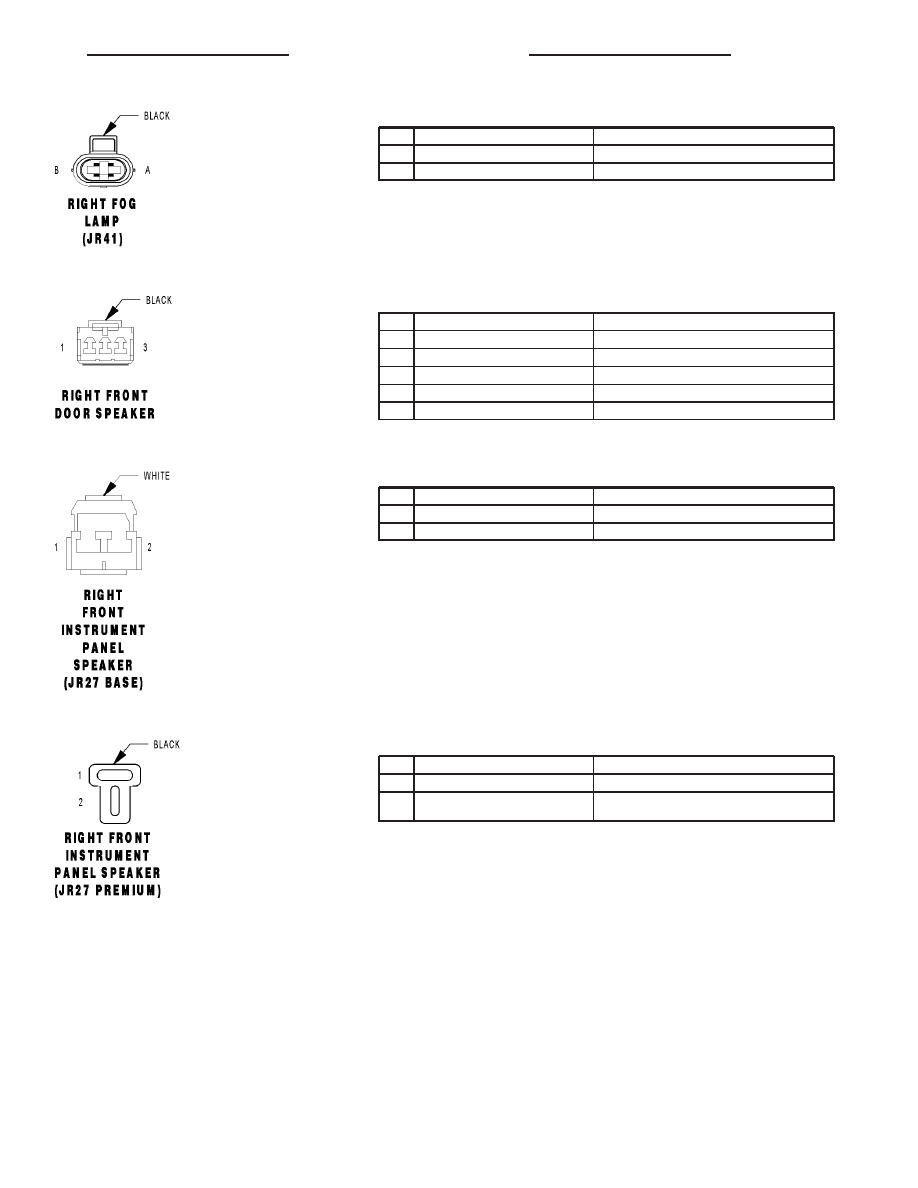

RIGHT FOG LAMP (JR41) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 20LB

FOG LAMP RELAY OUTPUT

B

Z144 20BK

GROUND

RIGHT FRONT DOOR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X80 18LB/BK (BASE)

RIGHT FRONT SPEAKER (-)

1

X80 18LB/BK (PREMIUM)

AMPLIFIED RIGHT FRONT SPEAKER (-)

2

-

-

3

X82 18LB/VT (BASE)

RIGHT FRONT SPEAKER (+)

3

X82 18LB/VT (PREMIUM)

AMPLIFIED RIGHT FRONT SPEAKER (+)

RIGHT FRONT INSTRUMENT PANEL SPEAKER (JR27 BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X82 20LB/VT

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X80 20LB/BK

RIGHT INSTRUMENT PANEL SPEAKER (-)

RIGHT FRONT INSTRUMENT PANEL SPEAKER (JR27 PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

2

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER
(+)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

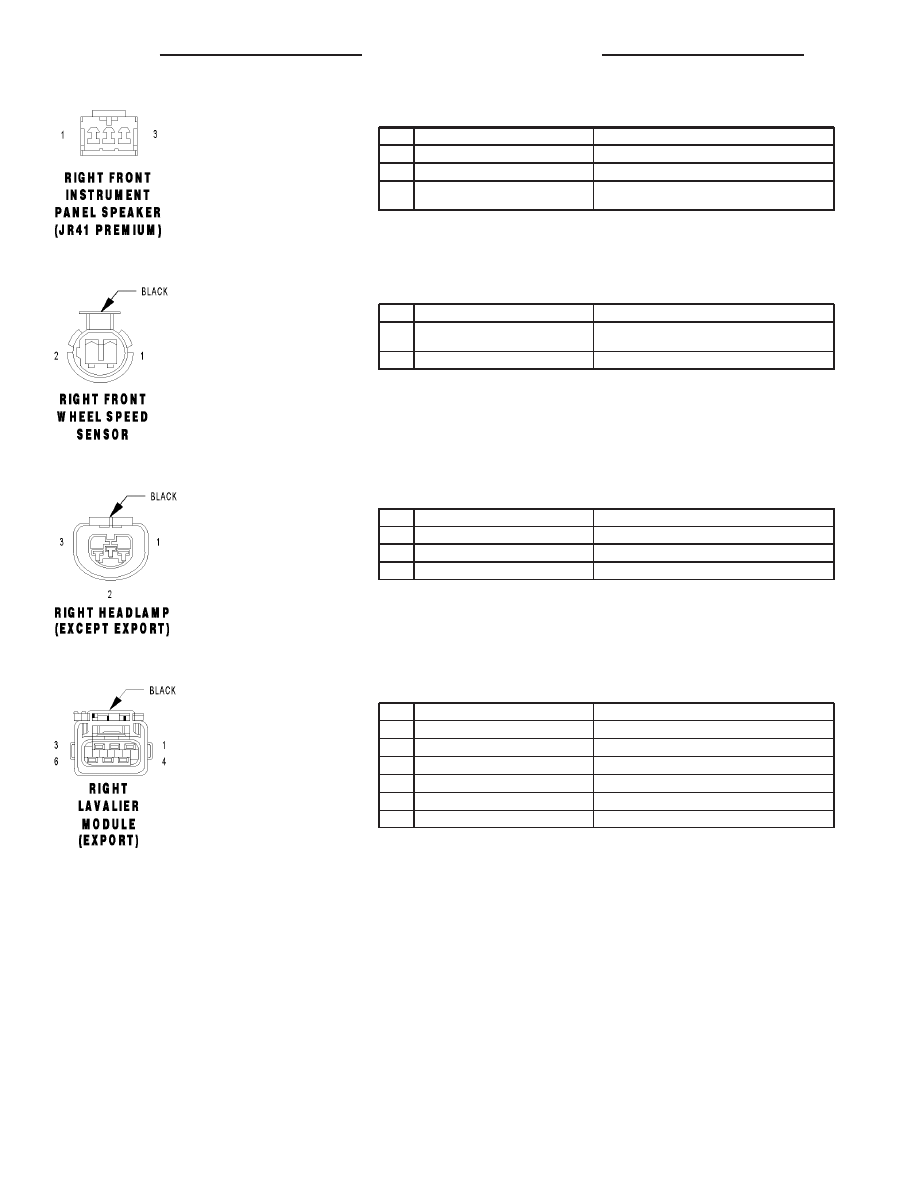

RIGHT FRONT INSTRUMENT PANEL SPEAKER (JR41 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

2

-

-

3

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER
(+)

RIGHT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 20WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

2

B6 20WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

2

Z142 20BK

GROUND

3

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

RIGHT LAVALIER MODULE (EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z162 16BK

GROUND

2

L101 18RD

HEADLAMP ADJUST SIGNAL

3

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

4

L60 20TN

RIGHT TURN SIGNAL

5

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

6

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

JR
