Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 454

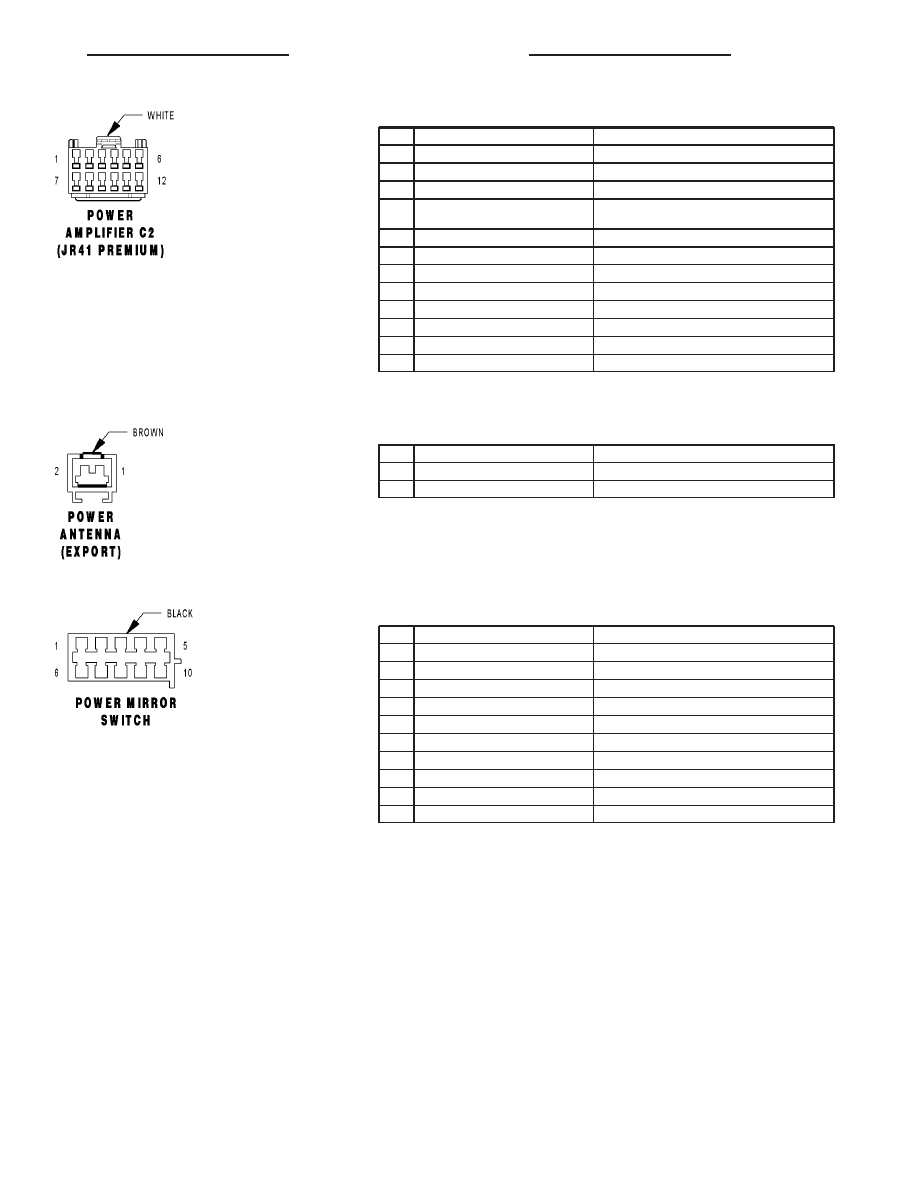

POWER AMPLIFIER C2 (JR41 PREMIUM) - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X87 18LG/VT

AMPLIFIED LEFT FRONT SPEAKER (+)

2

X82 18LB/VT

AMPLIFIED RIGHT FRONT SPEAKER (+)

3

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

4

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER
(+)

5

-

-

6

-

-

7

X85 18LG/DG

AMPLIFIED LEFT FRONT SPEAKER (-)

8

X80 18LB/BK

AMPLIFIED RIGHT FRONT SPEAKER (-)

9

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

10

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

11

-

-

12

-

-

POWER ANTENNA (EXPORT) - BROWN 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

X60 20DG/RD

RADIO 12V OUTPUT

POWER MIRROR SWITCH - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

P91 22WT/BK

LEFT/RIGHT MIRROR HORIZONTAL SUPPLY

2

P94 22WT/YL

RIGHT MIRROR HORIZONTAL

3

Z239 20BK/LB

GROUND

4

P93 22YL/BK

LEFT MIRROR VERTICAL

5

-

-

6

-

-

7

M1 18PK

FUSED B(+)

8

P95 22DB

LEFT MIRROR HORIZONTAL

9

P92 22YL

RIGHT MIRROR VERTICAL

10

P90 22LG/BK

RIGHT POWER MIRROR SUPPLY

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 75

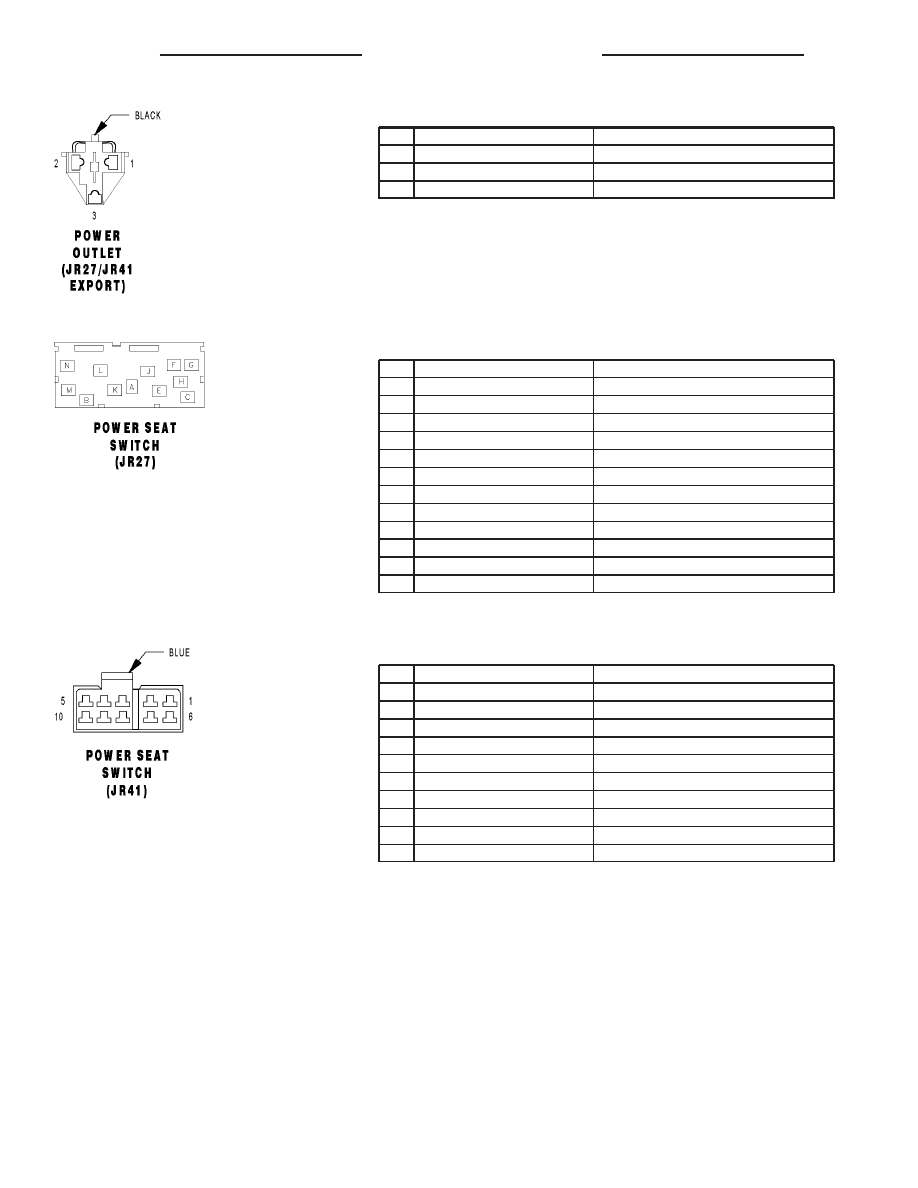

POWER OUTLET (JR27/JR41 EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F30 18RD

FUSED B(+)

2

-

-

3

Z316 18BK/WT

GROUND

POWER SEAT SWITCH (JR27) - 12 WAY

CAV

CIRCUIT

FUNCTION

A

F35 16RD

FUSED B(+)

B

Z1 16BK

GROUND

C

-

-

E

P21 18RD/LG

LEFT SEAT FRONT UP

F

-

-

G

-

-

H

-

-

J

P19 18YL/LG

LEFT SEAT FRONT DOWN

K

P15 18YL/LB

LEFT SEAT HORIZONTAL FORWARD

L

P17 18RD/LB

LEFT SEAT HORIZONTAL REARWARD

M

P13 18RD/WT

LEFT SEAT REAR UP

N

P11 18YL/WT

LEFT SEAT REAR DOWN

POWER SEAT SWITCH (JR41) - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

F35 16RD

FUSED B(+)

2

P43 16GY/LB

LEFT SEAT RECLINER SWITCH DOWN

3

P17 16RD/LB

LEFT SEAT HORIZONTAL FORWARD

4

P41 16GY/WT

LEFT SEAT RECLINER SWITCH UP

5

Z1 16BK

GROUND

6

P21 16RD/LG

LEFT SEAT FRONT DOWN

7

P13 16RD/WT

LEFT SEAT REAR DOWN

8

P11 16YL/WT

LEFT SEAT REAR UP

9

P19 16YL/LG

LEFT SEAT FRONT UP

10

P15 16YL/LB

LEFT SEAT HORIZONTAL REARWARD

8W - 80 - 76

8W-80 CONNECTOR PIN-OUTS

JR

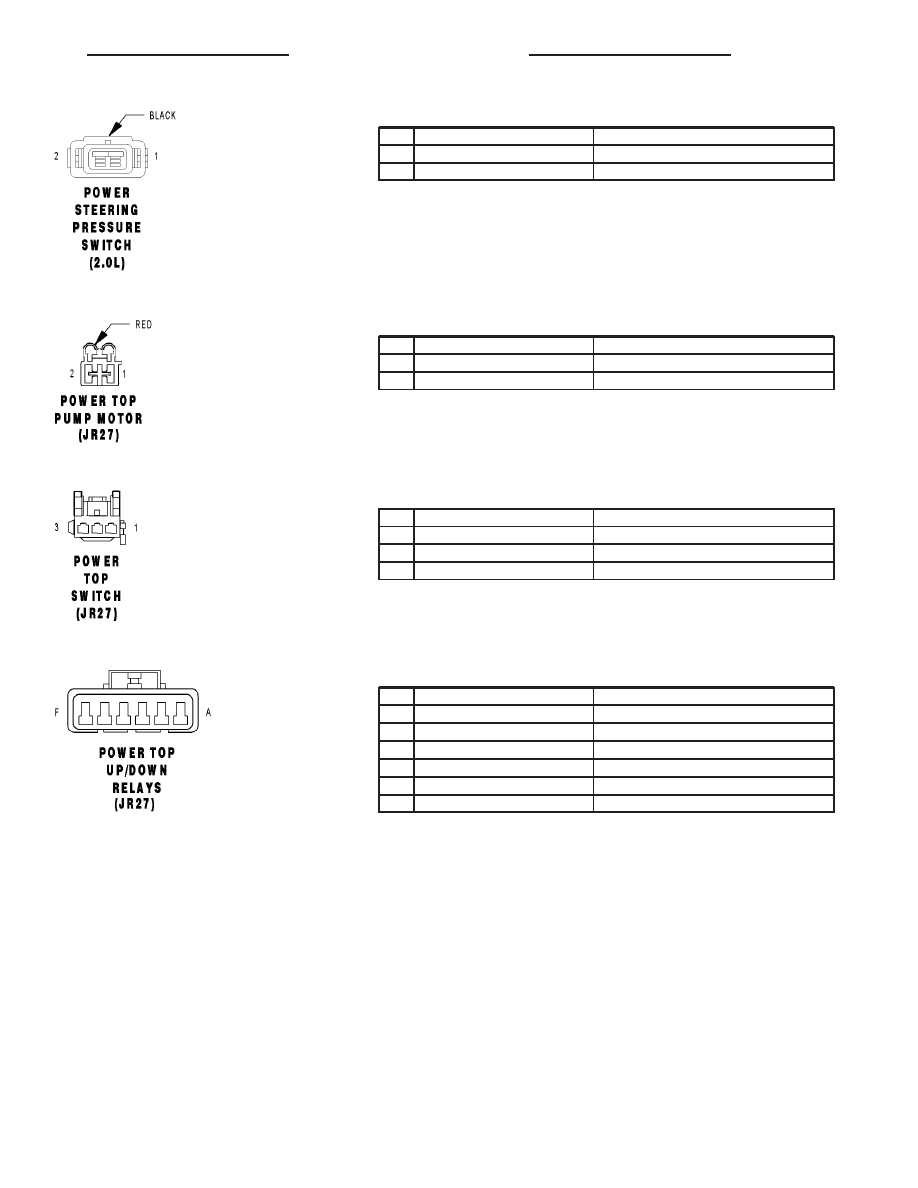

POWER STEERING PRESSURE SWITCH (2.0L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K10 20DB/LG

POWER STEERING PRESSURE SWITCH SENSE

2

Z244 20BK

GROUND

POWER TOP PUMP MOTOR (JR27) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P3 12YL

TOP UP RELAY OUTPUT

2

P4 12RD

TOP DOWN RELAY OUTPUT

POWER TOP SWITCH (JR27) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20YL/BK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z249 20BK

GROUND

3

Q31 20OR/DB

CONVERTIBLE TOP SWITCH MUX

POWER TOP UP/DOWN RELAYS (JR27) - 6 WAY

CAV

CIRCUIT

FUNCTION

A

P6 20RD/WT

TOP UP RELAY CONTROL

B

P3 12YL

TOP UP RELAY OUTPUT

C

A25 12DB

FUSED B(+)

D

Z253 12BK

GROUND

E

P4 12RD

TOP DOWN RELAY OUTPUT

F

P5 20YL/BK

TOP DOWN RELAY CONTROL

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 77

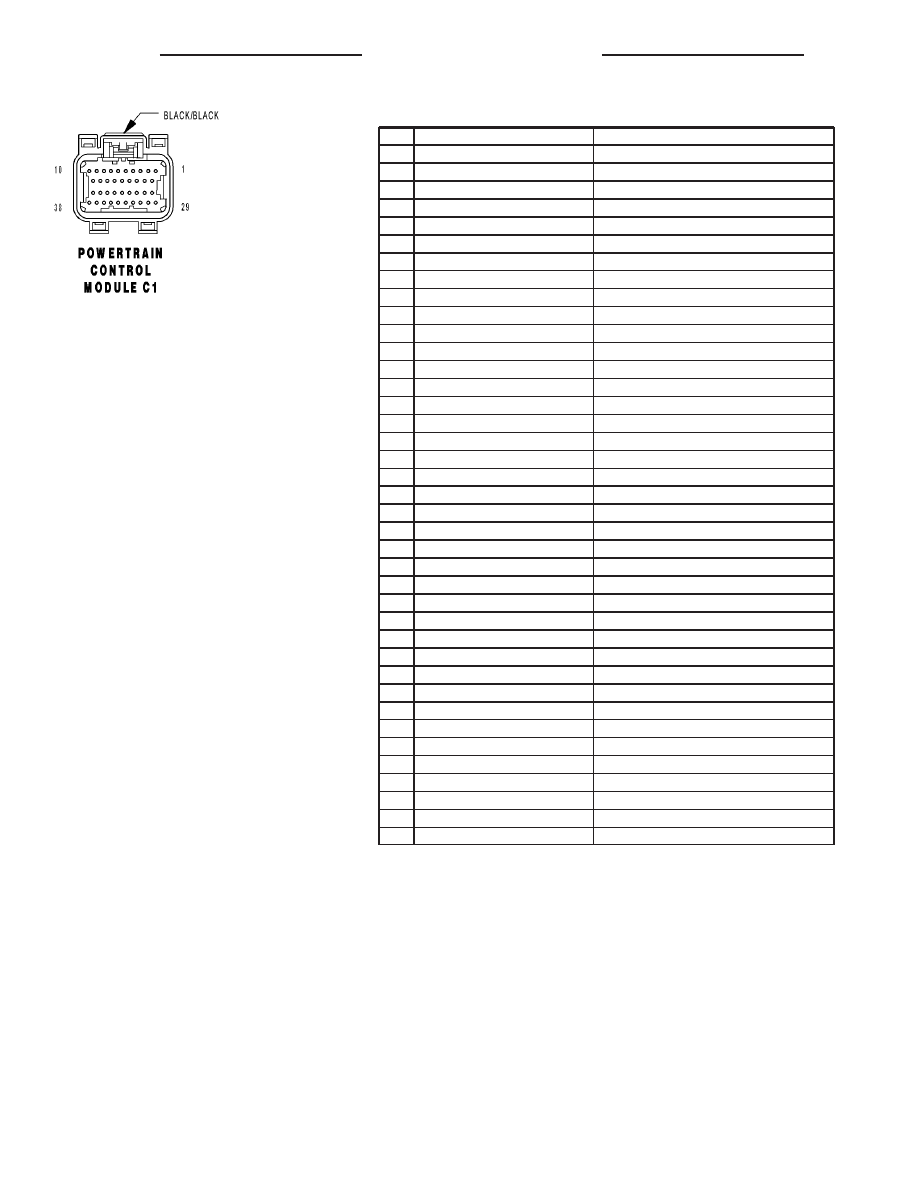

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

G7 18WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z12 16BK/TN

GROUND

19

-

-

20

-

-

21

C18 20DB

A/C PRESSURE SIGNAL

22

-

-

23

-

-

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K7 18OR (MTX EXPORT)

5 VOLT SUPPLY

28

K62 18BK/OR (2.4L PZEV)

AIR PUMP MOTOR RELAY CONTROL

29

A14 16RD/TN

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20TN/WT (2.7L)

O2 SENSOR 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

K341 20PK/WT (2.7L)

O2 SENSOR 2/2 SIGNAL

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 20VT/YL (EATX)

PCI BUS (PCM)

38

D25 20OR (MTX)

PCI BUS (PCM)

8W - 80 - 78

8W-80 CONNECTOR PIN-OUTS

JR
