Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 452

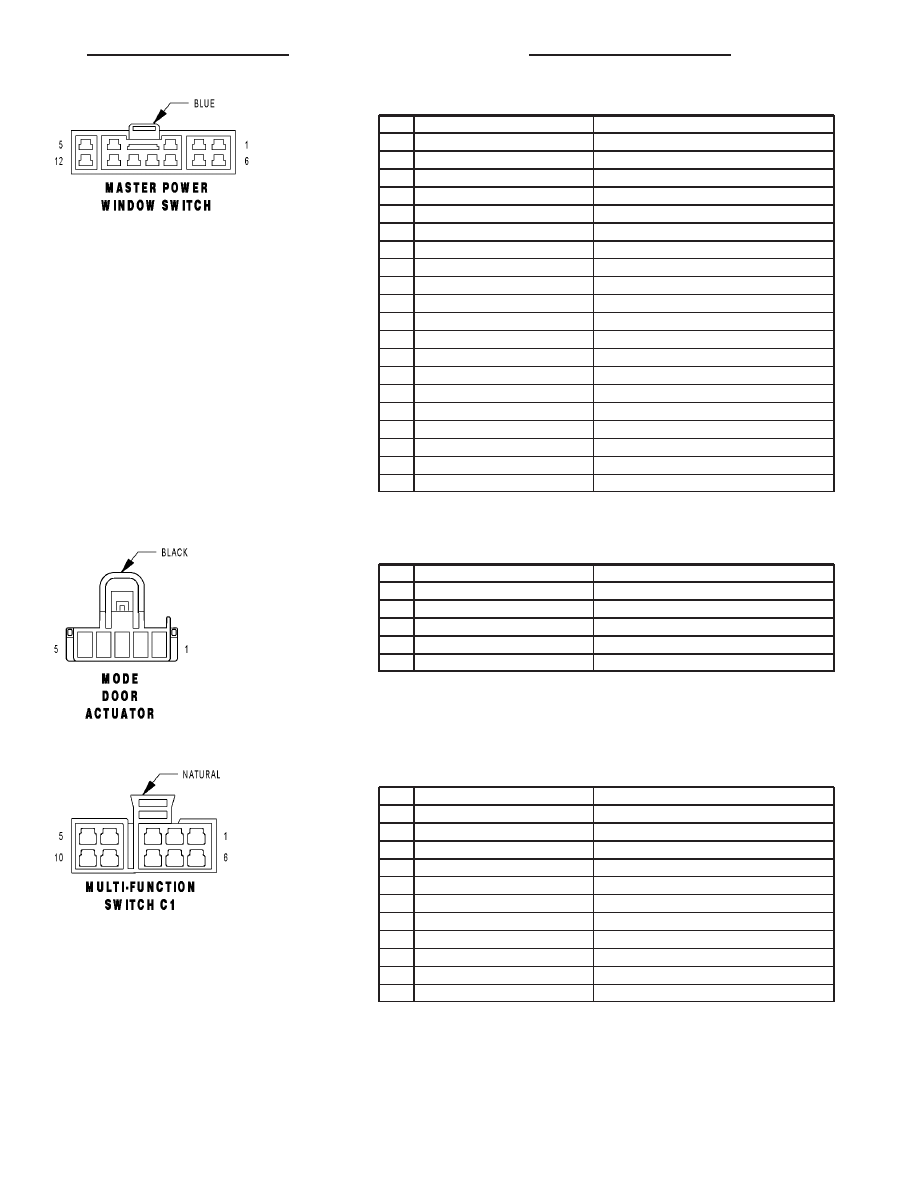

MASTER POWER WINDOW SWITCH - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Q17 14DB/WT (EXCEPT JR27)

MASTER WINDOW SWITCH LEFT REAR UP

2

Q13 14DB (JR27)

LEFT REAR WINDOW DRIVER UP

3

Q290 14YL/OR (JR27)

MASTER WINDOW SWITCH LEFT REAR DOWN

3

Q27 14RD/BK (JR41)

MASTER WINDOW SWITCH LEFT REAR (DOWN)

4

Q18 14GY/BK (EXCEPT JR27)

MASTER WINDOW SWITCH RIGHT REAR UP

4

Q14 14GY (JR27)

RIGHT REAR WINDOW DRIVER UP

5

Q1 14YL (JR41)

POWER WINDOW SWITCH FEED

6

-

-

7

Q11 14LB (JR27)

LEFT FRONT WINDOW DRIVER (UP)

7

Q11 16LB (JR41)

LEFT FRONT WINDOW DRIVER (UP)

8

Q19 14OR/YL (JR27)

MASTER WINDOW SWITCH LEFT FRONT (DOWN)

8

Q21 16WT (JR41)

LEFT FRONT WINDOW DRIVER (DOWN)

9

Q32 14LB/OR (JR27)

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

9

Q28 14DG/WT (JR41)

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

10

Z314 14BK (JR27)

GROUND

10

Z243 14BK (JR41)

GROUND

11

Q38 14OR/LB (JR27)

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

11

Q26 14VT/WT (JR41)

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

12

Q16 14BR/WT

MASTER WINDOW SWITCH RIGHT FRONT (UP)

MODE DOOR ACTUATOR - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C35 20DG/YL

MODE DOOR DRIVER

2

C57 20DB/GY

SENSOR GROUND

3

C37 20YL

MODE DOOR FEEDBACK SIGNAL

4

C26 20PK/DB

5 VOLT SUPPLY

5

C34 20DB/WT

COMMON DOOR DRIVER

MULTI-FUNCTION SWITCH C1 - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL

2

L60 16TN

RIGHT TURN SIGNAL

3

V10 18BR

FRONT WASHER PUMP MOTOR CONTROL

4

V52 20DG/RD

FRONT WIPER SWITCH MUX

5

Z234 16BK

GROUND

6

-

-

7

-

-

8

A15 16PK

FUSED B+

9

F13 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

F13 18DB (JR27)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

-

-

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67

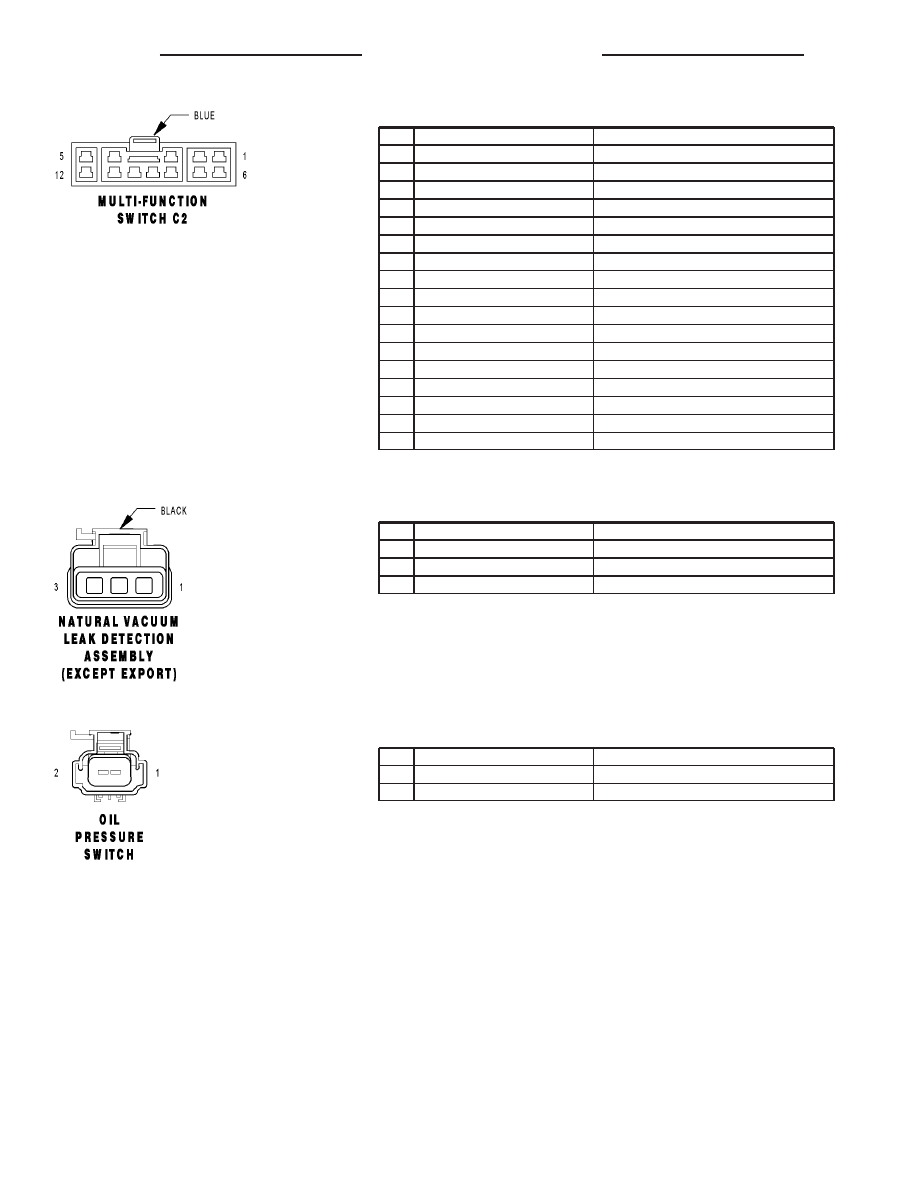

MULTI-FUNCTION SWITCH C2 - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

L4 16VT/WT (EXCEPT PREMIUM)

DIMMER SWITCH LOW BEAM OUTPUT

1

L309 20WT/OR (PREMIUM)

AUTO HEADLAMP RELAY OUTPUT

2

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

3

L3 14RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

4

A3 16RD/WT

FUSED B(+)

5

A3 16RD/WT

FUSED B(+)

6

L7 16BK/YL

HEADLAMP SWITCH OUTPUT

7

F33 16PK/RD

FUSED B(+)

8

E19 20RD

PANEL LAMPS DRIVER

9

C57 20DB/GY

SENSOR GROUND

10

L109 20WT (EXCEPT EXPORT)

FUSED IGNITION SWITCH OUTPUT

10

L36 18LG (EXPORT)

REAR FOG LAMP CONTROL

11

L44 20VT/RD (BASE)

FUSED RIGHT LOW BEAM OUTPUT

11

L25 20BR (EXPORT)

FUSED FOG LAMP SWITCH FEED

11

F33 18PK/RD (PREMIUM)

FUSED B(+)

12

L39 20LB/WT (EXCEPT PREMIUM)

FRONT FOG LAMP INDICATOR DRIVER

12

L35 20BR/WT (PREMIUM)

FOG LAMP SWITCH SENSE

NATURAL VACUUM LEAK DETECTION ASSEMBLY (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 20BK

GROUND

2

K107 20OR

NVLD SWITCH SIGNAL

3

K106 20WT/DG

NVLD SOLENOID CONTROL

OIL PRESSURE SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY

ENGINE OIL PRESSURE SWITCH SENSE

2

-

-

8W - 80 - 68

8W-80 CONNECTOR PIN-OUTS

JR

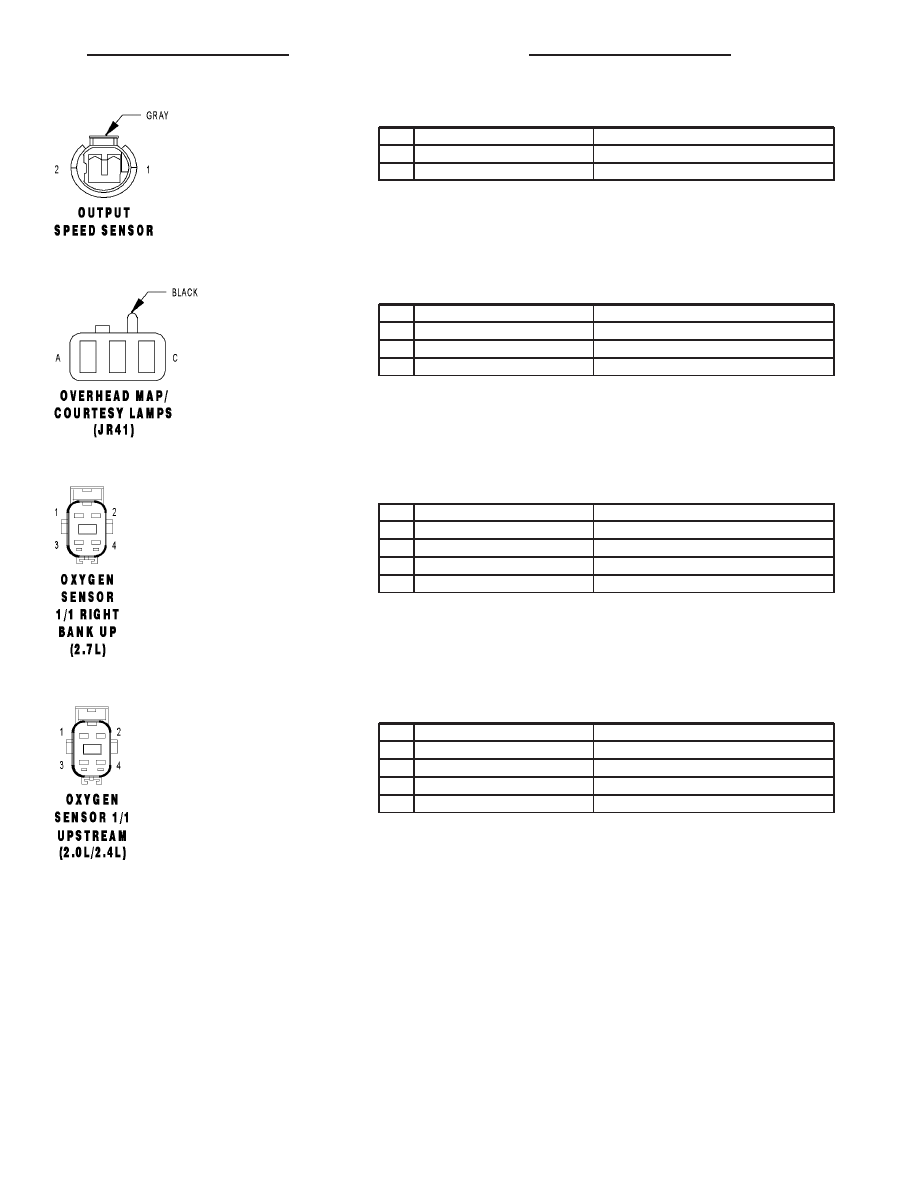

OUTPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DB/BK

SPEED SENSOR GROUND

2

T14 18LG/WT

OUTPUT SPEED SENSOR SIGNAL

OVERHEAD MAP/COURTESY LAMPS (JR41) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

Z312 20BK

GROUND

B

M1 20PK

FUSED B(+)

C

M2 20YL

COURTESY LAMPS DRIVER

OXYGEN SENSOR 1/1 RIGHT BANK UP (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z192 20BK

GROUND

2

K99 18BR/OR

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 20BK/DG

O2 1/1 SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM (2.0L/2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z228 20BK

GROUND

2

K99 18BR/OR

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 20BK/DG

O2 1/1 SIGNAL

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 69

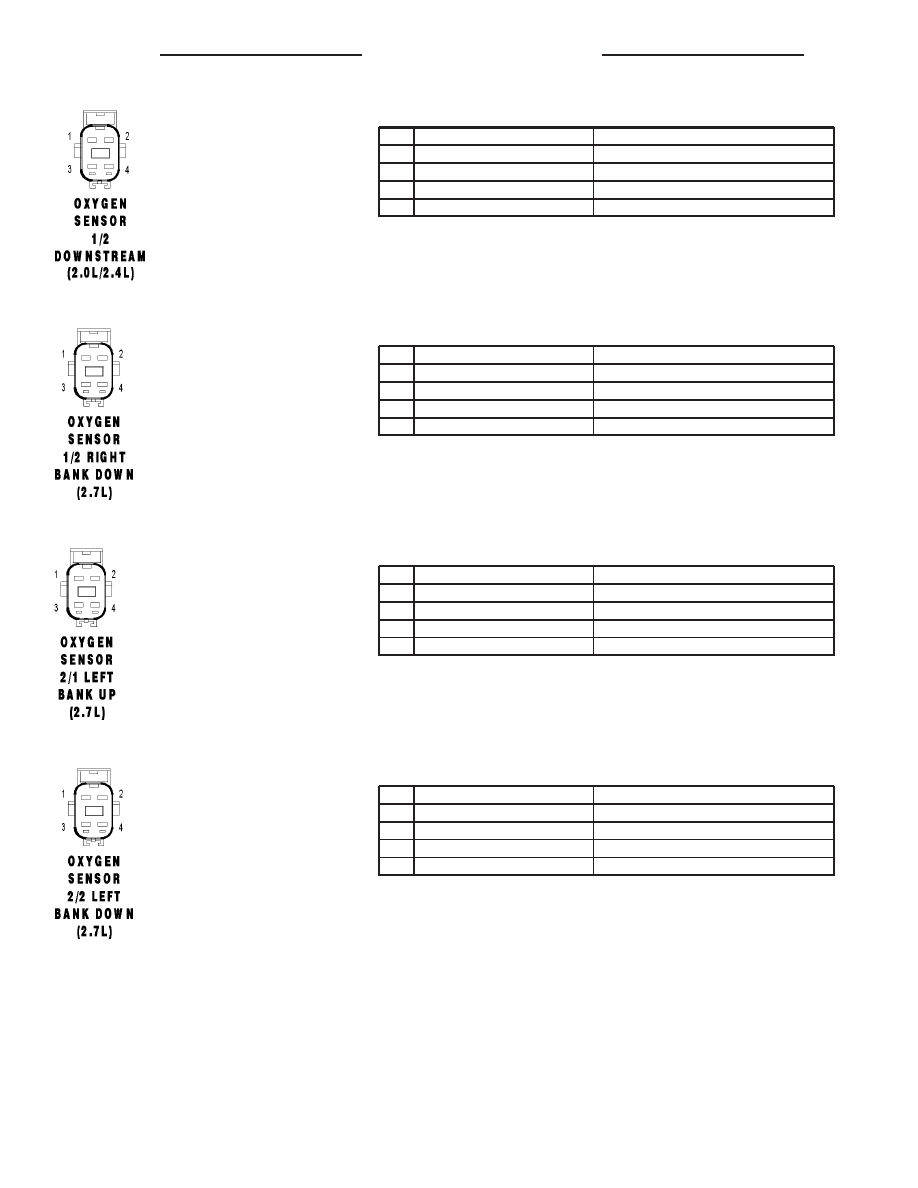

OXYGEN SENSOR 1/2 DOWNSTREAM (2.0L/2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z186 20BK

GROUND

2

K199 18BR/VT

O2 1/2 HEATER CONTROL

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K141 20TN/WT

O2 1/2 SIGNAL

OXYGEN SENSOR 1/2 RIGHT BANK DOWN (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z188 20BK

GROUND

2

K199 18BR/VT

O2 1/2 HEATER CONTROL

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K141 20TN/WT

O2 1/2 SIGNAL

OXYGEN SENSOR 2/1 LEFT BANK UP (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z193 20BK

GROUND

2

K299 18BR/WT

O2 2/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K241 20LG/RD

O2 2/1 SIGNAL

OXYGEN SENSOR 2/2 LEFT BANK DOWN (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z186 20BK

GROUND

2

K399 18BR/GY

O2 2/2 HEATER CONTROL

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K341 20TN/WT

O2 2/2 SIGNAL

8W - 80 - 70

8W-80 CONNECTOR PIN-OUTS

JR
