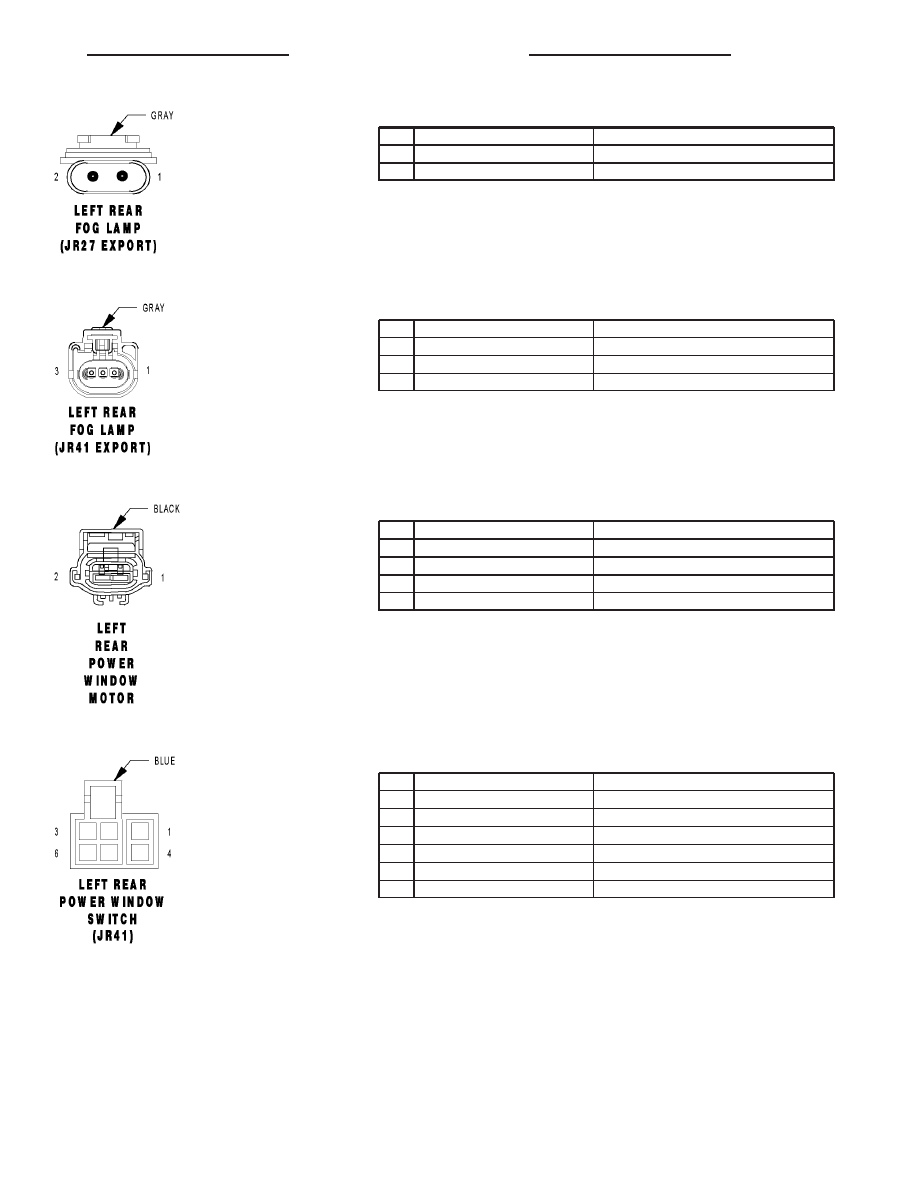

LEFT REAR FOG LAMP (JR27 EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK

GROUND

2

L36 18LG

REAR FOG LAMP CONTROL

LEFT REAR FOG LAMP (JR41 EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z150 18BK

GROUND

2

-

-

3

L36 18LG

REAR FOG LAMP CONTROL

LEFT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14RD/WT (JR27)

LEFT REAR WINDOW DRIVER DOWN

1

Q23 14DG (JR41)

LEFT REAR WINDOW DRIVER DOWN

2

Q13 14DB (JR27)

LEFT REAR WINDOW DRIVER UP

2

Q13 14GY (JR41)

LEFT REAR WINDOW DRIVER UP

LEFT REAR POWER WINDOW SWITCH (JR41) - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14DG

LEFT REAR WINDOW DRIVER DOWN

2

Q17 14DB/WT

MASTER WINDOW SWITCH LEFT REAR UP

3

-

-

4

Q27 14RD/BK

MASTER WINDOW SWITCH LEFT REAR DOWN

5

Q13 14GY

LEFT REAR WINDOW DRIVER UP

6

Q1 14YL

POWER WINDOW SWITCH FEED

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 63

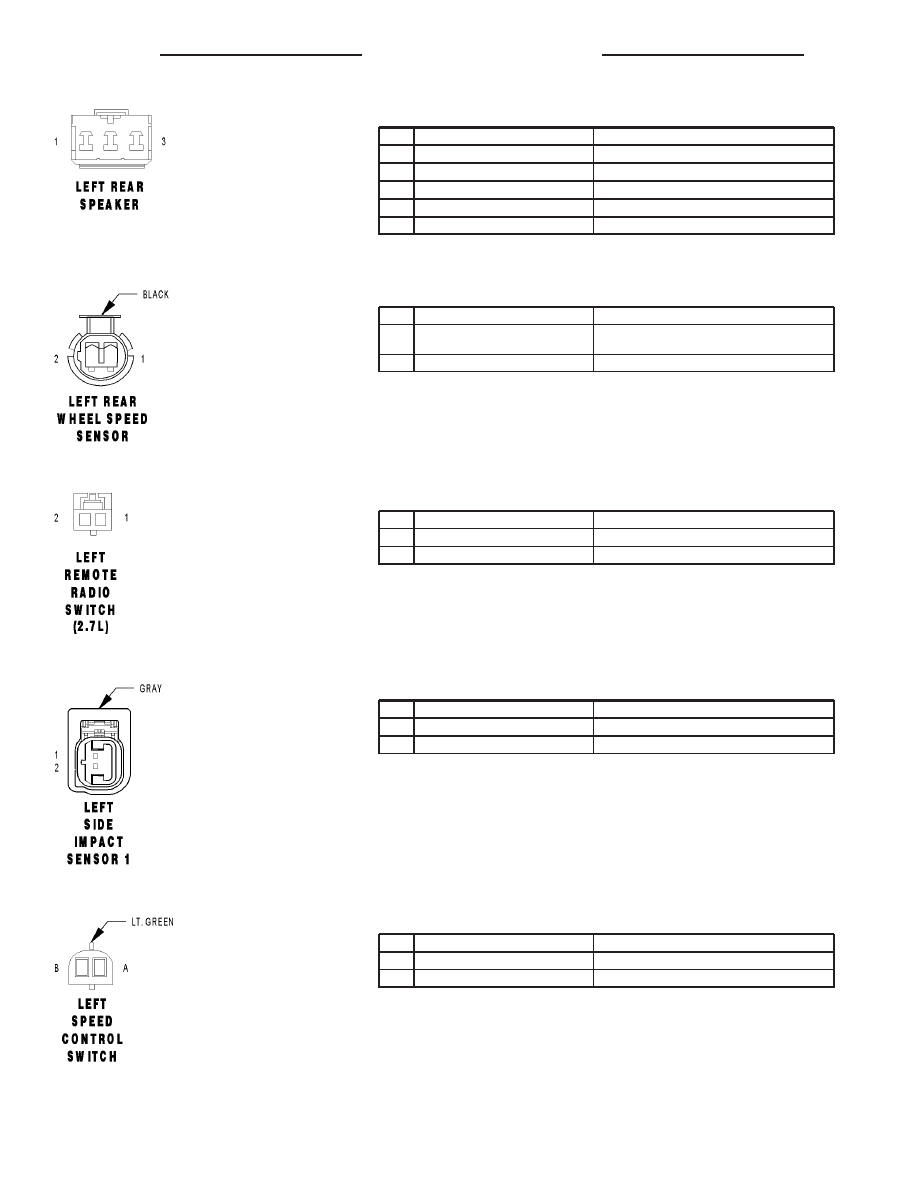

LEFT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X91 18WT/BK (BASE)

LEFT REAR SPEAKER (-)

1

X91 18WT/BK (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (-)

2

-

-

3

X93 18WT/RD (BASE)

LEFT REAR SPEAKER (+)

3

X93 18WT/RD (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (+)

LEFT REAR WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

LEFT REMOTE RADIO SWITCH (2.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN/RADIO CONTROL MUX

2

Z123 22BK/OR

GROUND

LEFT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

LEFT SPEED CONTROL SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 22RD/LG

S/C SWITCH SIGNAL

B

Z123 22BK/LB

GROUND

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

JR

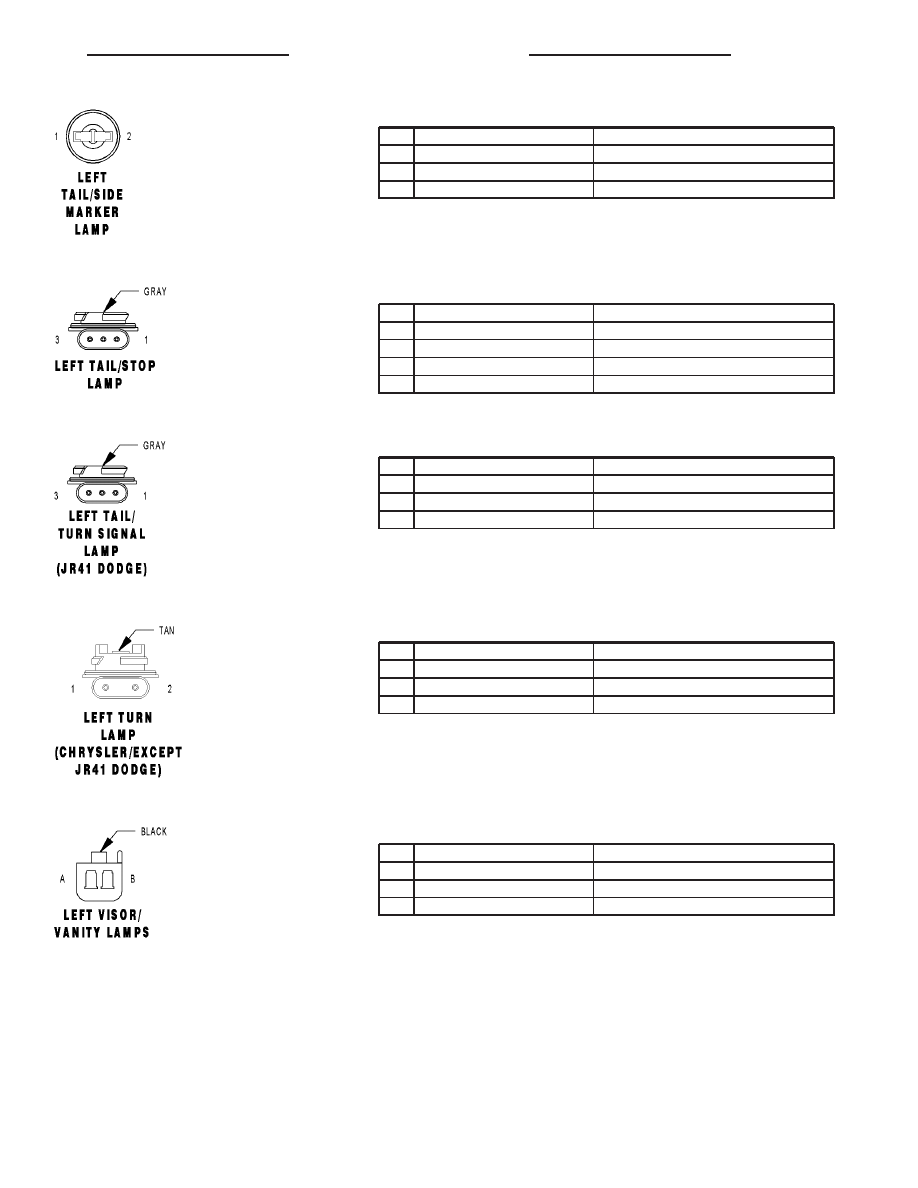

LEFT TAIL/SIDE MARKER LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK (JR27)

GROUND

1

Z150 18BK (JR41)

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

LEFT TAIL/STOP LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK (JR27)

GROUND

1

Z150 18BK (JR41)

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

LEFT TAIL/TURN SIGNAL LAMP (JR41 DODGE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z150 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L61 18LG

LEFT TURN SIGNAL

LEFT TURN LAMP (CHRYSLER/EXCEPT JR41 DODGE) - TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

Z149 18BK (JR27)

GROUND

2

Z150 18BK (JR41)

GROUND

LEFT VISOR/VANITY LAMPS - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

G38 18GY (JR27)

GARAGE DOOR OPENER ENABLE

B

Z312 20BK (JR41)

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

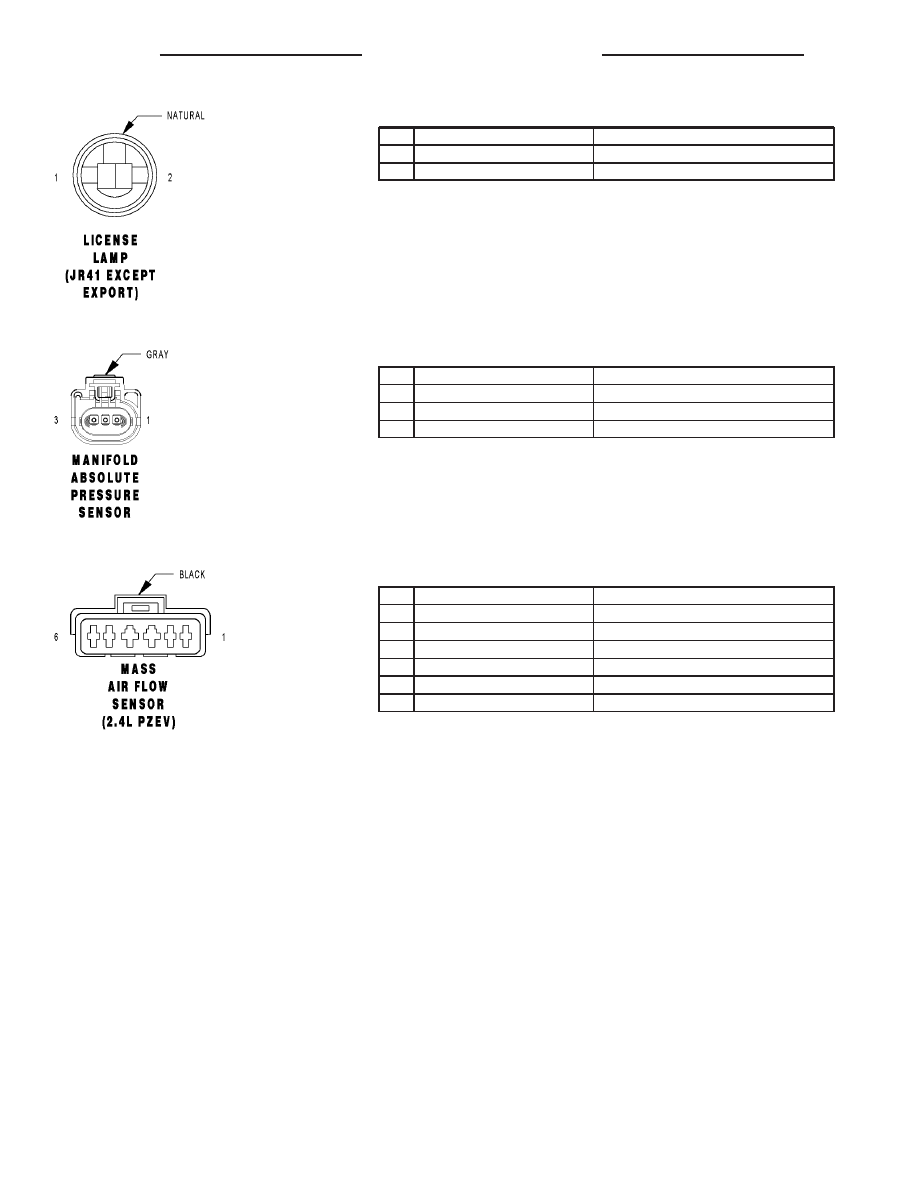

LICENSE LAMP (JR41 EXCEPT EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z150 18BK

GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20DG/RD

MAP SIGNAL

2

K4 20BK/LB

SENSOR GROUND 1

3

K6 20VT/WT

5 VOLT SUPPLY

MASS AIR FLOW SENSOR (2.4L PZEV) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K4 16BL

SENSOR GROUND 1

3

-

-

4

A142 16YL

AUTOMATIC SHUT DOWN RELAY OUTPUT

5

K57 16WT

MAF SENSOR SIGNAL

6

-

-

8W - 80 - 66
