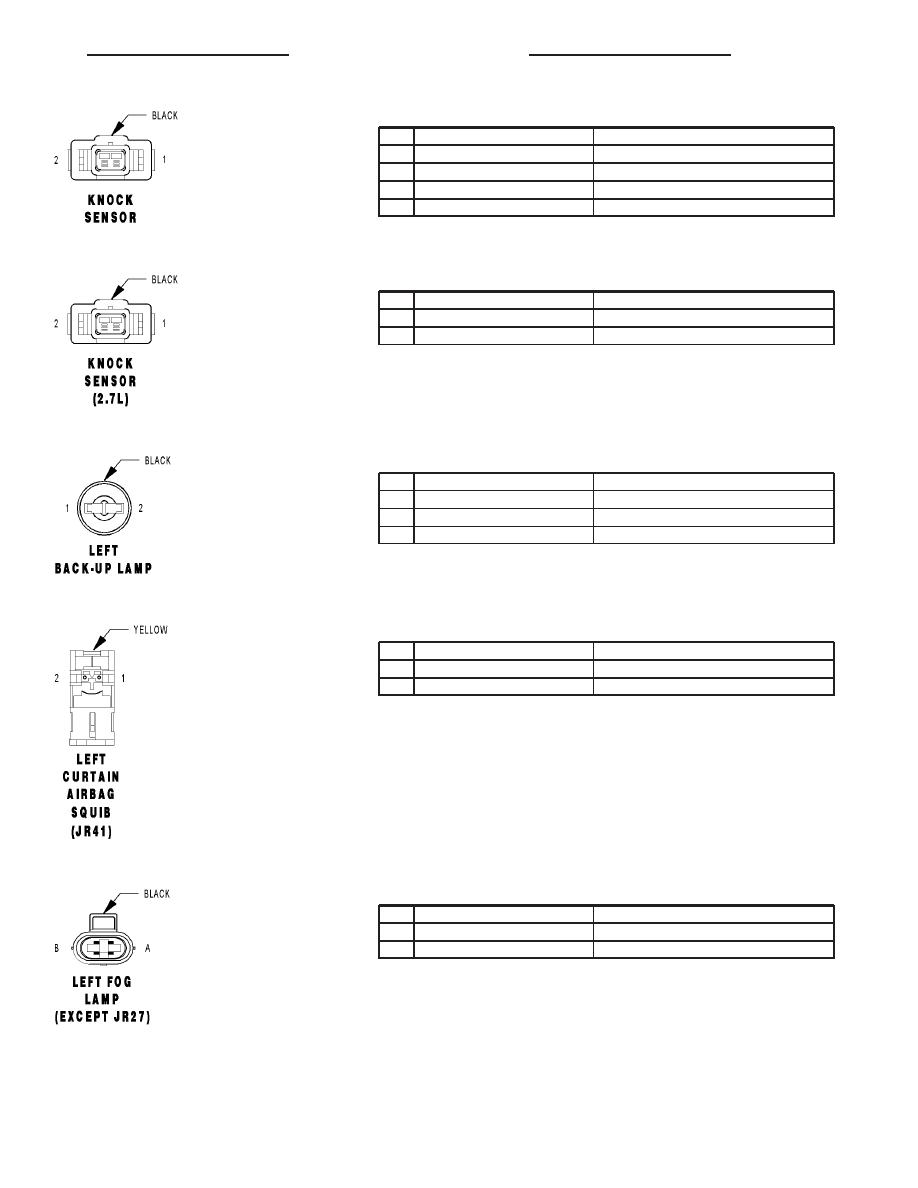

KNOCK SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/LG (2.0L/2.4L)

KS SIGNAL

1

K45 20BK/VT (2.7L)

KS RETURN

2

K45 20BK/VT (2.0L/2.4L)

KS RETURN

2

K42 20DB/LG (2.7L)

KS SIGNAL

KNOCK SENSOR (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K45 20BK/VT

KS RETURN

2

K42 20DB/LG

KS SIGNAL

LEFT BACK-UP LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK (JR27)

GROUND

1

Z150 18BK (JR41)

GROUND

2

L1 18VT/BK

BACK-UP LAMP FEED

LEFT CURTAIN AIRBAG SQUIB (JR41) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R77 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

2

R75 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

LEFT FOG LAMP (EXCEPT JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 20LB/OR

FOG LAMP RELAY OUTPUT

B

Z145 20BK

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 59

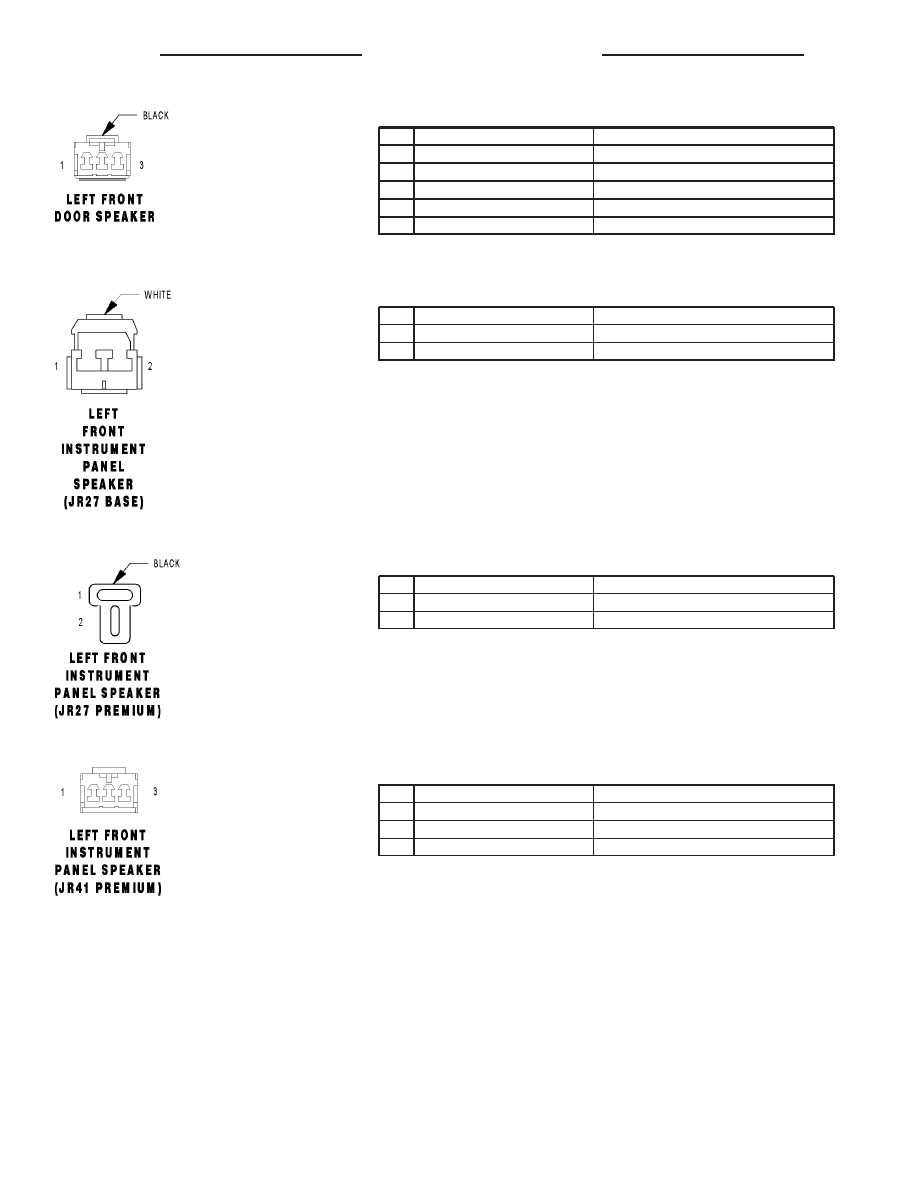

LEFT FRONT DOOR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X85 18LG/DG (BASE)

LEFT FRONT SPEAKER (-)

1

X85 18LG/DG (PREMIUM)

AMPLIFIED LEFT FRONT SPEAKER (-)

2

-

-

3

X87 18LG/VT (BASE)

LEFT FRONT SPEAKER (+)

3

X87 18LG/VT (PREMIUM)

AMPLIFIED LEFT FRONT SPEAKER (+)

LEFT FRONT INSTRUMENT PANEL SPEAKER (JR27 BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X87 20LG/VT

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X85 20LG/DG

LEFT INSTRUMENT PANEL SPEAKER (-)

LEFT FRONT INSTRUMENT PANEL SPEAKER (JR27 PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

2

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

LEFT FRONT INSTRUMENT PANEL SPEAKER (JR41 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

2

-

-

3

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

8W - 80 - 60

8W-80 CONNECTOR PIN-OUTS

JR

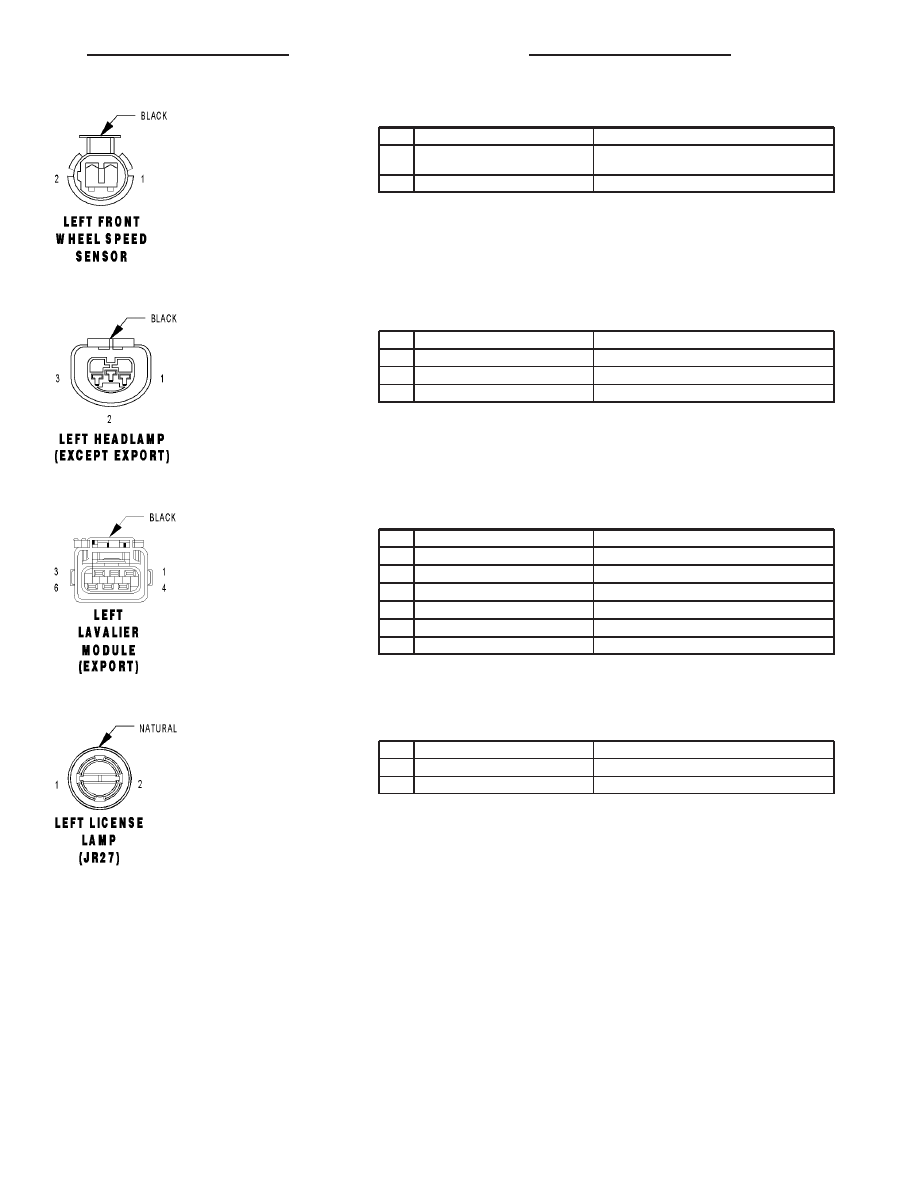

LEFT FRONT WHEEL SPEED SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 20RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B8 20RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

2

Z141 20BK

GROUND

3

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

LEFT LAVALIER MODULE (EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z163 16BK

GROUND

2

L101 18RD

HEADLAMP ADJUST SIGNAL

3

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

4

L61 16LG

LEFT TURN SIGNAL

5

L7 20BK/BR

HEADLAMP SWITCH OUTPUT

6

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

LEFT LICENSE LAMP (JR27) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z149 18BK

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 61

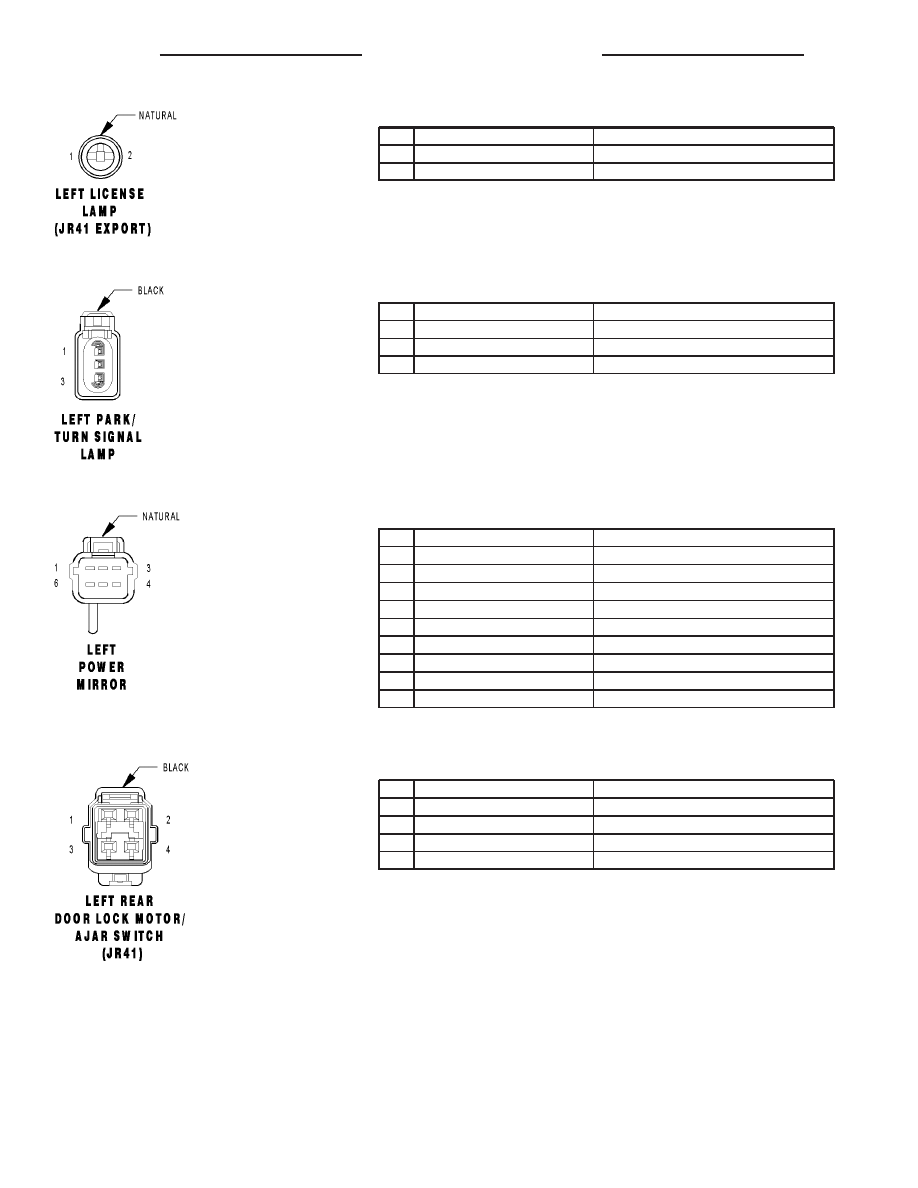

LEFT LICENSE LAMP (JR41 EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z150 18BK

GROUND

LEFT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

L7 20BK/BR

HEADLAMP SWITCH OUTPUT

3

Z148 20BK

GROUND

LEFT POWER MIRROR - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

P95 22DB (JR27)

LEFT MIRROR HORIZONTAL

1

C16 20LB/YL (JR41)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

2

Z314 20BK (JR27)

GROUND

2

Z243 20BK (JR41)

GROUND

3

C16 20LB/YL (JR27)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

3

P95 22DB (JR41)

LEFT MIRROR HORIZONTAL

4

P91 22WT/BK

LEFT/RIGHT MIRROR HORIZONTAL SUPPLY

5

P91 22WT/BK (JR27)

LEFT/RIGHT MIRROR VERTICAL SUPPLY

6

P93 22YL/BK

LEFT MIRROR VERTICAL

LEFT REAR DOOR LOCK MOTOR/AJAR SWITCH (JR41) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TN/YL

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z317 18BK

GROUND

3

P181 18PK/DB

LEFT REAR UNLOCK RELAY OUTPUT

4

P179 18OR/TN

LEFT REAR LOCK RELAY OUTPUT

8W - 80 - 62

8W-80 CONNECTOR PIN-OUTS

JR
