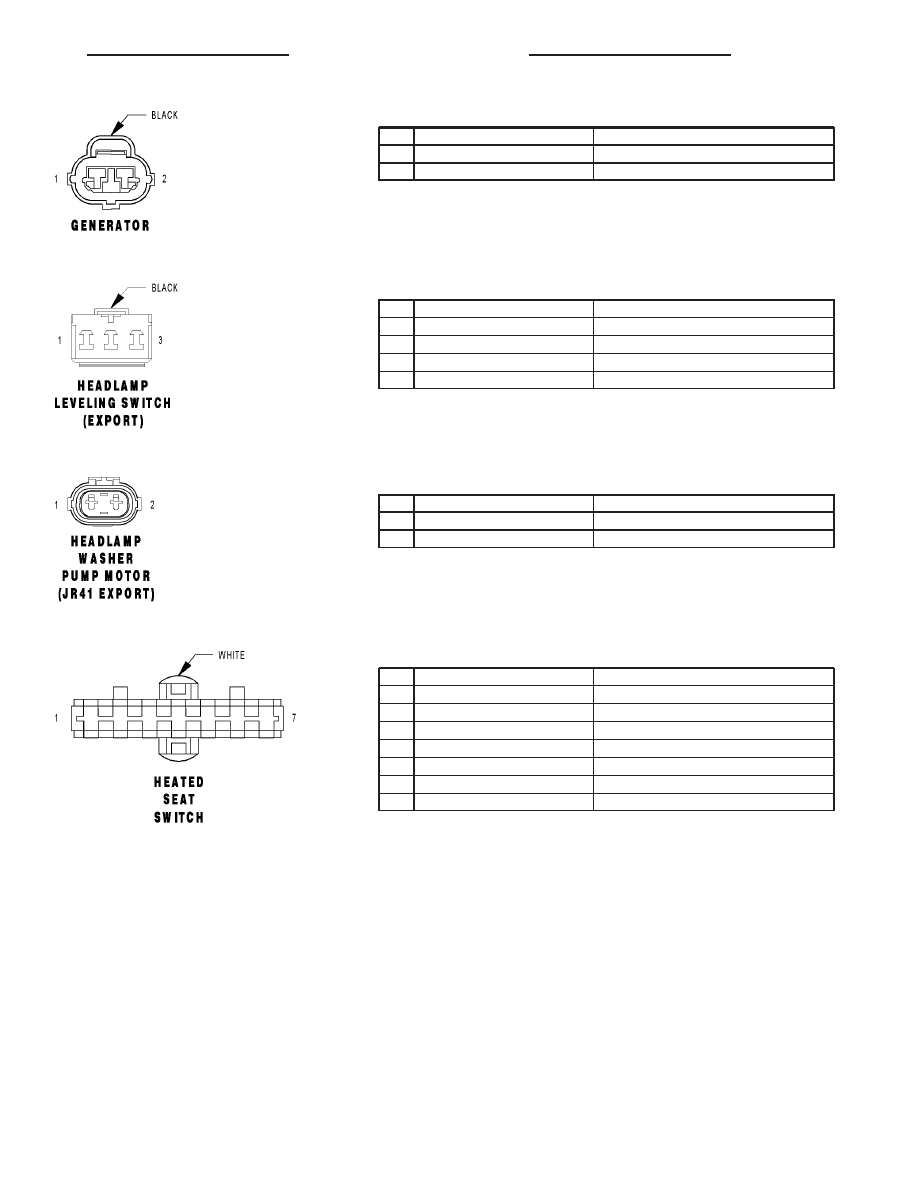

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 20BK/TN

GROUND

2

K20 18DG

GENERATOR FIELD DRIVER

HEADLAMP LEVELING SWITCH (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z3 16BK/OR (JR27)

GROUND

2

Z3 16BK (JR41)

GROUND

3

L101 18RD

HEADLAMP ADJUST SIGNAL

HEADLAMP WASHER PUMP MOTOR (JR41 EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

V53 14RD/YL

HEADLAMP WASHER RELAY OUTPUT

2

Z216 14BK

GROUND

HEATED SEAT SWITCH - WHITE 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z260 20BK

GROUND

2

-

-

3

F99 20RD/BK

DRIVER HEATED SEAT FEED

4

F98 20RD/WT

PASSENGER HEATED SEAT FEED

5

P7 20LB/BK

DRIVER HEATED SEAT SWITCH OUTPUT

6

F11 20RD

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

7

P8 20LB/WT

PASSENGER HEATED SEAT SWITCH OUTPUT

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 51

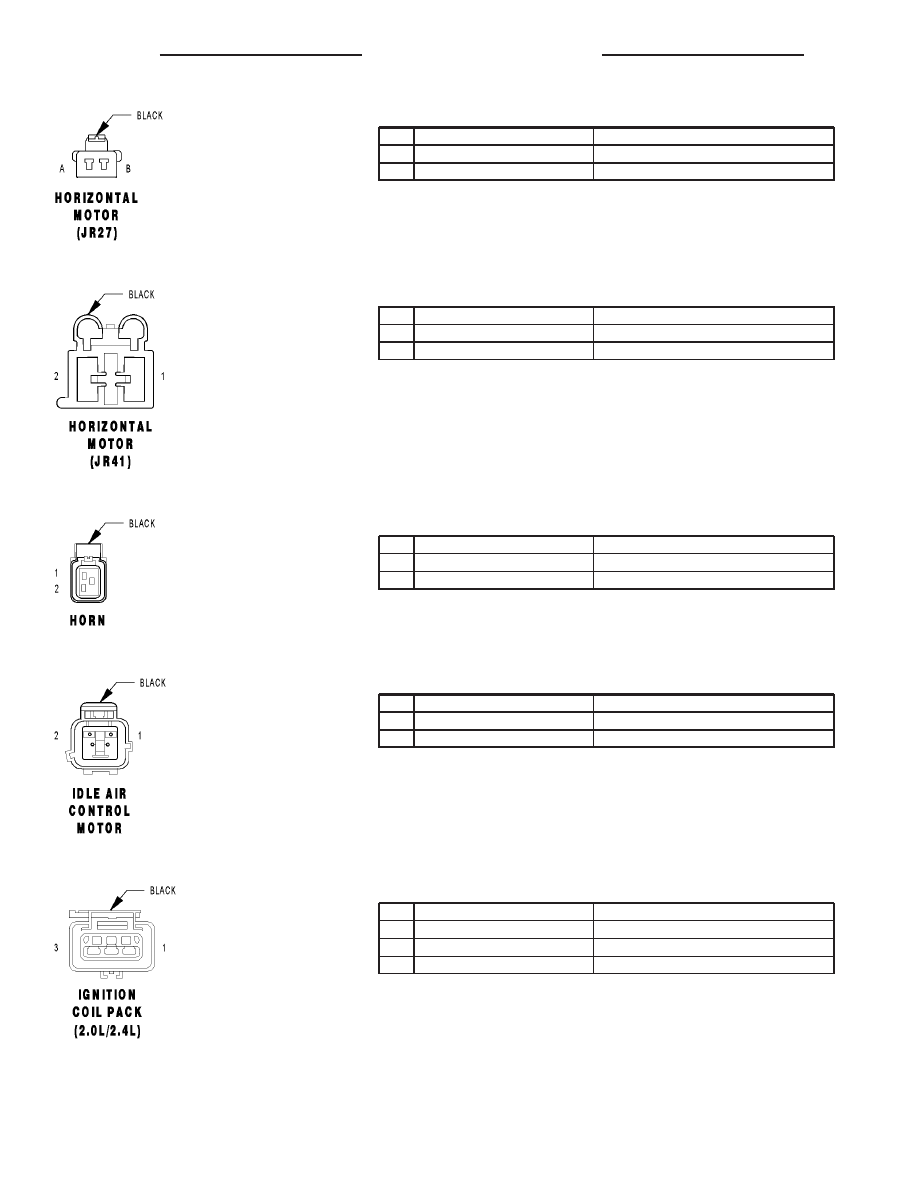

HORIZONTAL MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P17 18RD/LB

LEFT SEAT HORIZONTAL REARWARD

B

P15 18YL/LB

LEFT SEAT HORIZONTAL FORWARD

HORIZONTAL MOTOR (JR41) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P15 16YL/LB

LEFT SEAT HORIZONTAL REARWARD

2

P17 16RD/LB

LEFT SEAT HORIZONTAL FORWARD

HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z307 20BK

GROUND

2

X2 20DG/RD

HORN RELAY OUTPUT

IDLE AIR CONTROL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K39 18GY/RD

IAC MOTOR CONTROL

2

K60 18YL/BK

IAC RETURN

IGNITION COIL PACK (2.0L/2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18BK/GY

COIL CONTROL NO. 1

8W - 80 - 52

8W-80 CONNECTOR PIN-OUTS

JR

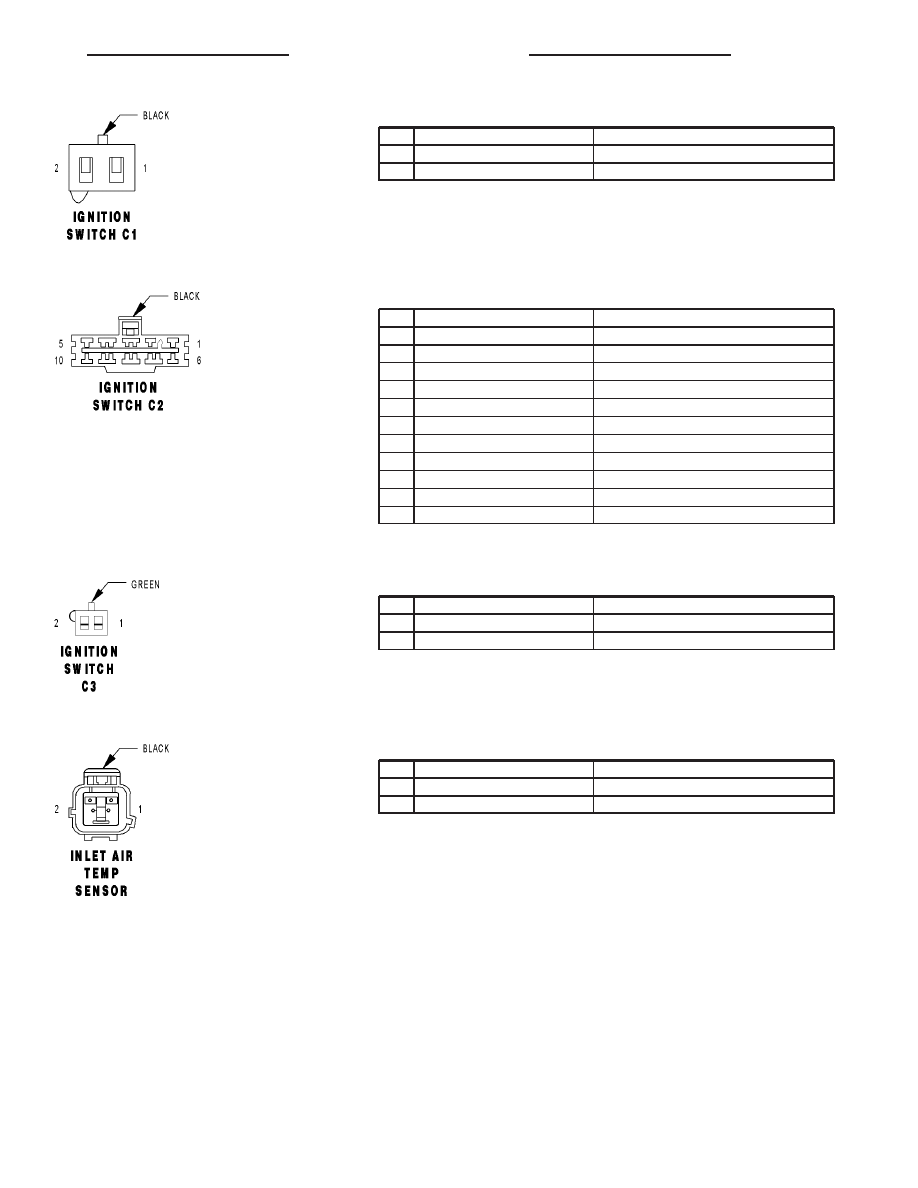

IGNITION SWITCH C1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A51 20RD/WT

FUSED B(+)

2

A81 20DG/RD

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

IGNITION SWITCH C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

A2 12PK/BK

FUSED B(+)

4

A22 12BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

A1 18RD

FUSED B(+)

8

A31 16BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8

A31 18BK/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

A41 18YL

FUSED IGNITION SWITCH OUTPUT (START)

IGNITION SWITCH C3 - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z233 20BK/WT

GROUND

2

G26 20LB

KEY-IN IGNITION SWITCH SENSE

INLET AIR TEMP SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20BK/RD

IAT SIGNAL

2

K4 20BK/LB

SENSOR GROUND 1

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

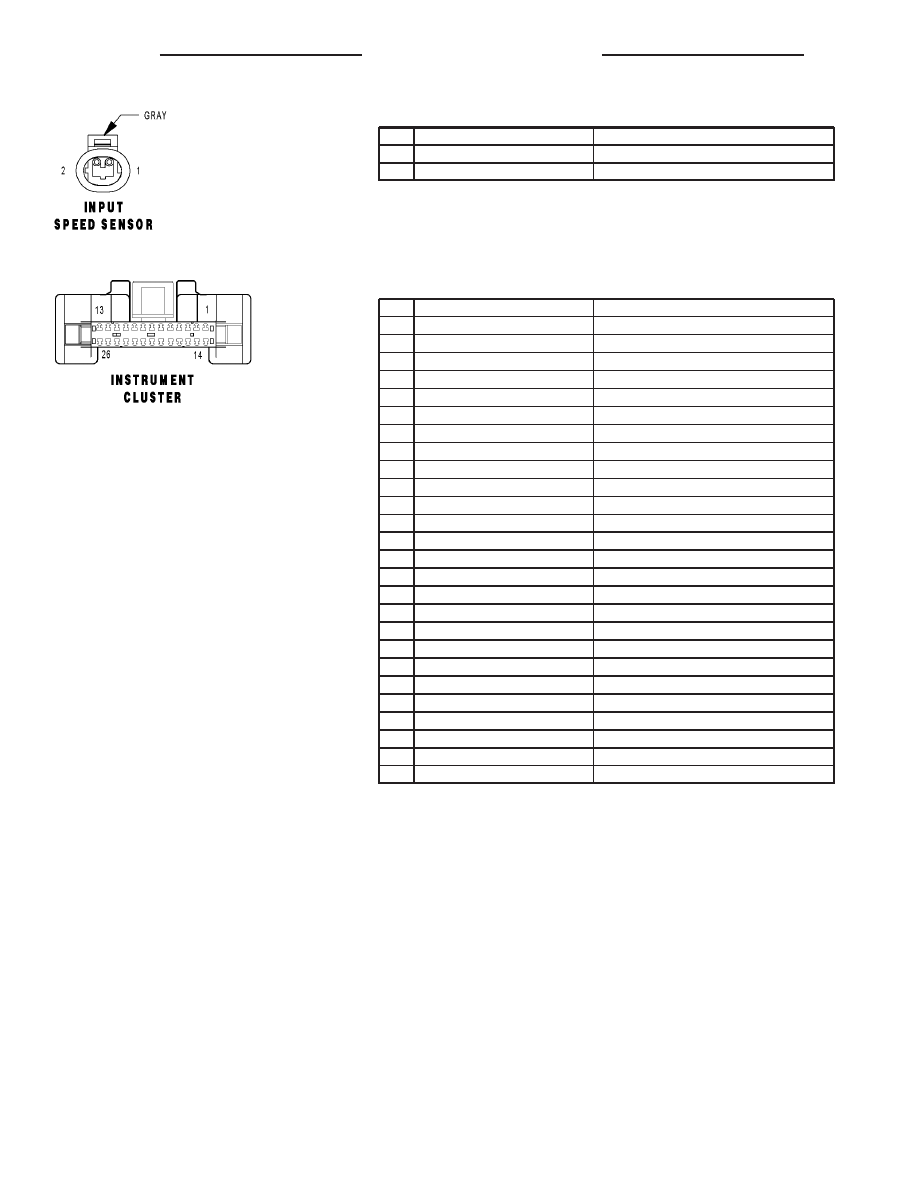

INPUT SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

T13 18DB/BK

SPEED SENSOR GROUND

2

T52 18RD/BK

INPUT SPEED SENSOR SIGNAL

INSTRUMENT CLUSTER - 26 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/OR

PCI BUS (MIC)

3

D25 20VT/RD

PCI BUS (TRAVELER)

4

-

-

5

G69 20BK/OR

VTSS INDICATOR DRIVER

6

-

-

7

-

-

8

B27 20RD/YL

TRACTION CONTROL SWITCH SENSE

9

-

-

10

Z105 20BK/LB

GROUND

11

Z106 18BK/OR

GROUND

12

E2 20OR

PANEL LAMPS DRIVER

13

L36 18LG (REAR FOG LAMPS)

REAR FOG LAMP INDICATOR

14

G6 20GY

ENGINE OIL PRESSURE SWITCH SENSE

15

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

16

-

-

17

-

-

18

L61 18LG/TN

LEFT TURN SIGNAL

19

L60 18TN/BR

RIGHT TURN SIGNAL

20

-

-

21

F33 20PK/WT

FUSED B(+)

22

G9 18GY/BK

BRAKE WARNING INDICATOR DRIVER

23

Z104 20BK

GROUND

24

G10 20LG/RD (EXCEPT EXPORT)

SEAT BELT SWITCH SENSE

25

-

-

26

L39 18LB

FOG LAMP RELAY OUTPUT

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

JR
