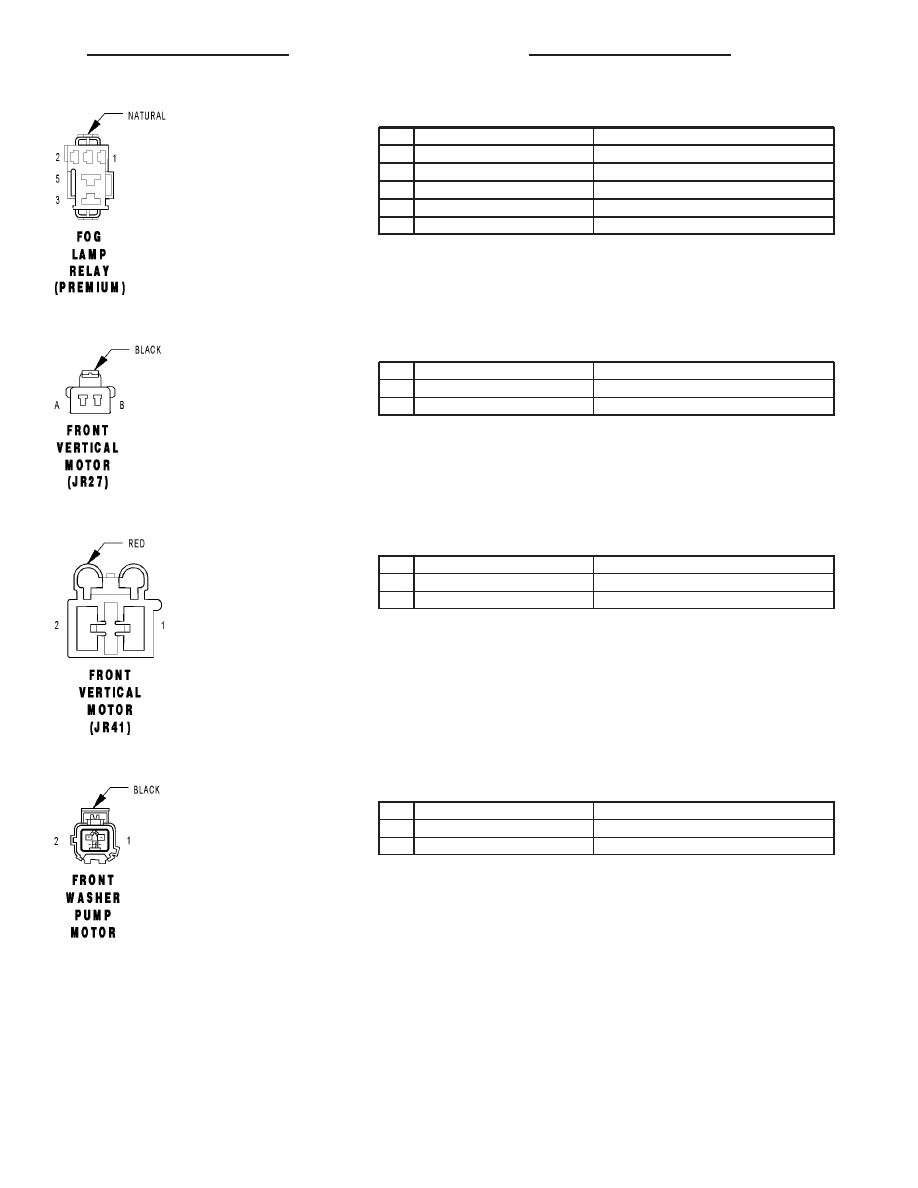

FOG LAMP RELAY (PREMIUM) - NATURAL 5 WAY

CAV

CIRCUIT

FUNCTION

1

L35 20BR/WT

FOG LAMP SWITCH SENSE

2

E17 18YL/BK

DAY BRIGHTNESS SENSE

3

L39 18LB

FRONT FOG LAMP INDICATOR DRIVER

4

-

-

5

A15 16PK/LB

FUSED B(+)

FRONT VERTICAL MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

P19 18YL/LG

LEFT SEAT FRONT DOWN

B

P21 18RD/LG

LEFT SEAT FRONT UP

FRONT VERTICAL MOTOR (JR41) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P19 16YL/LG

LEFT SEAT FRONT UP

2

P21 16RD/LG

LEFT SEAT FRONT DOWN

FRONT WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z216 18BK

GROUND

2

V10 18BR

FRONT WASHER PUMP MOTOR CONTROL

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 47

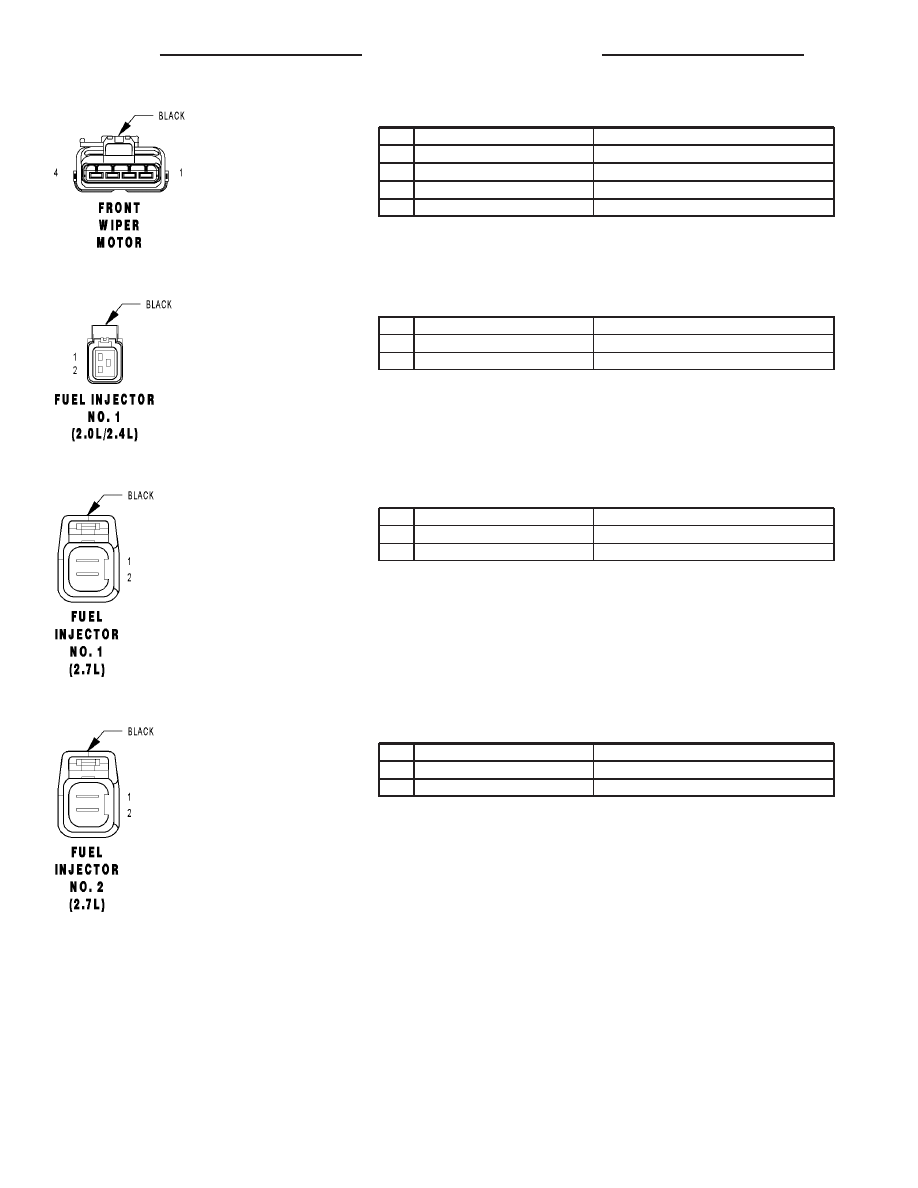

FRONT WIPER MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V55 20TN/RD

FRONT WIPER PARK SWITCH SENSE

2

Z114 20BK

GROUND

3

V3 16BR/WT

FRONT WIPER LOW SPEED OUTPUT

4

V4 16RD/YL

FRONT WIPER HIGH SPEED OUTPUT

FUEL INJECTOR NO. 1 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18WT/DB

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 1 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18WT/DB

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 18TN

INJECTOR CONTROL NO. 2

8W - 80 - 48

8W-80 CONNECTOR PIN-OUTS

JR

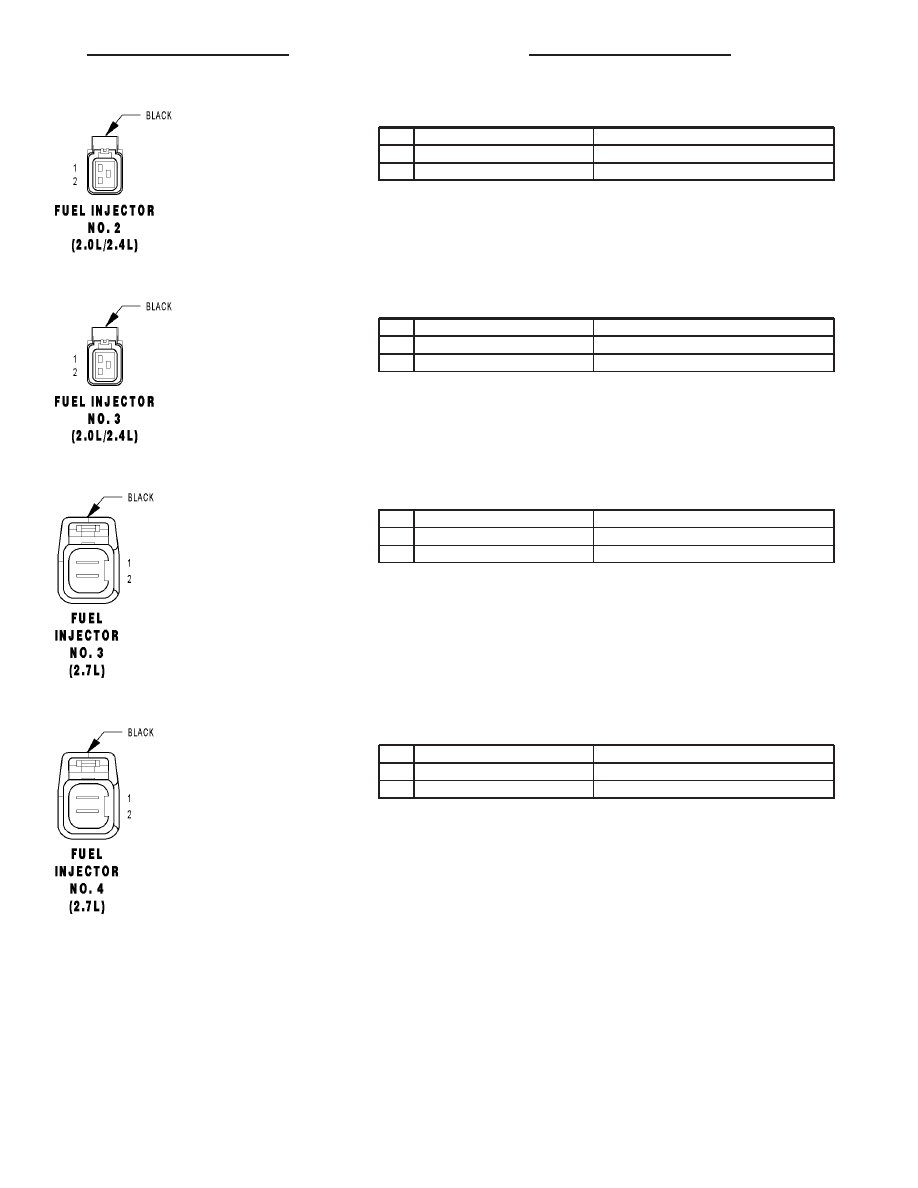

FUEL INJECTOR NO. 2 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 18TN

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 3 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 18YL/WT

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 3 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 18YL/WT

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 18LB/BR

INJECTOR CONTROL NO. 4

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 49

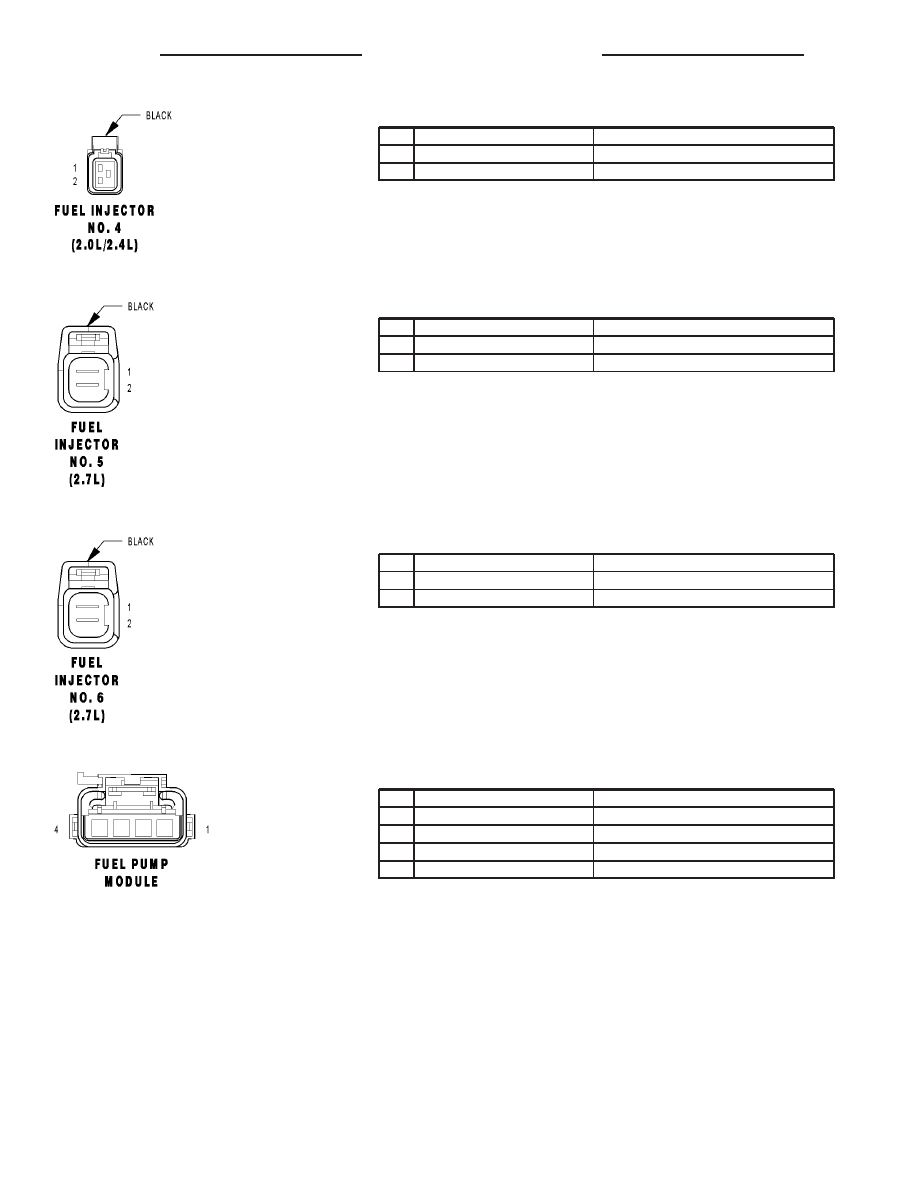

FUEL INJECTOR NO. 4 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 18LB/BR

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 5 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 18GY

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 18BR/DB

INJECTOR CONTROL NO. 6

FUEL PUMP MODULE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z211 12BK

GROUND

2

Z211 18BK

GROUND

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

A141 14RD

FUEL PUMP RELAY OUTPUT
