Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 446

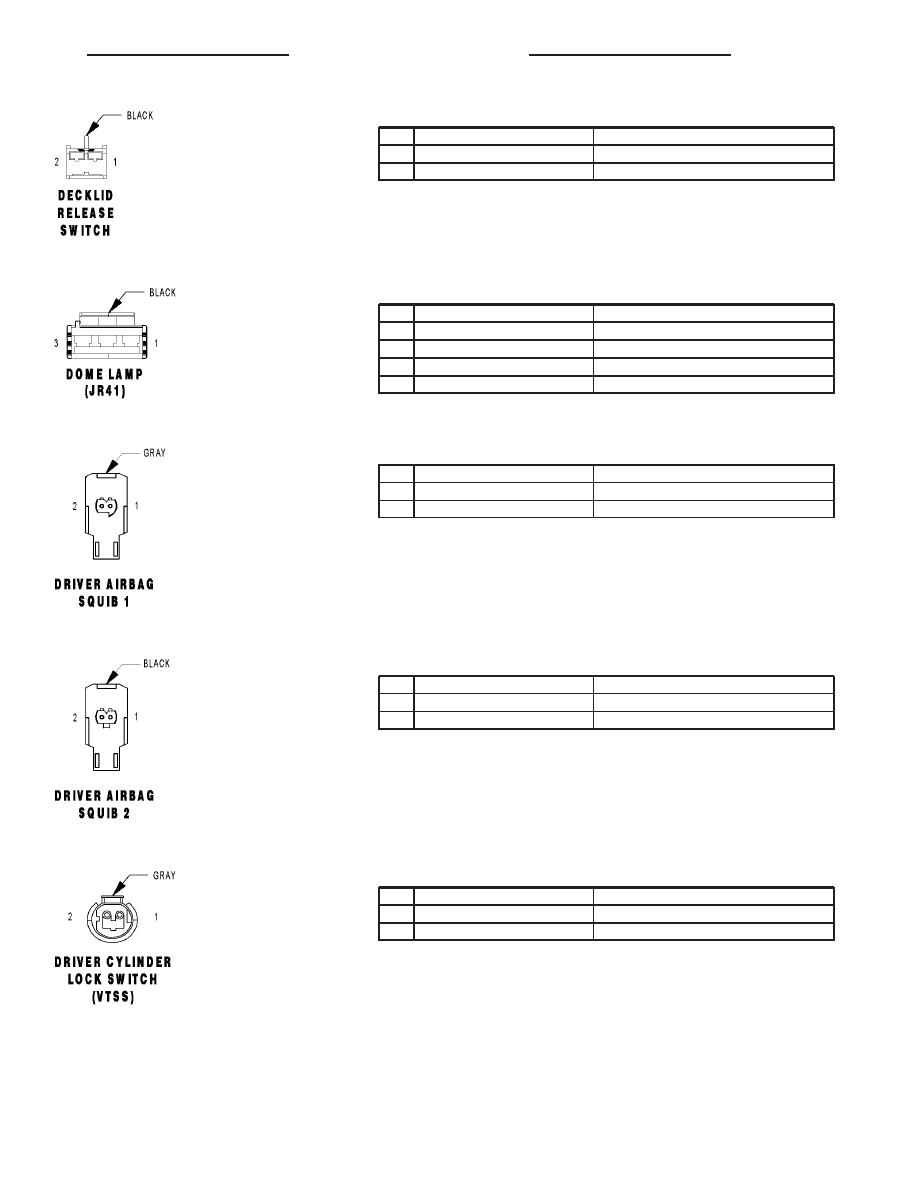

DECKLID RELEASE SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P1 20BK/WT

DECKLID RELEASE SWITCH SENSE

2

Z223 20BK/DB

GROUND

DOME LAMP (JR41) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

M1 20PK

FUSED B(+)

3

M2 20YL

COURTESY LAMPS DRIVER

3

M2 20YL (PREMIUM)

COURTESY LAMPS DRIVER

DRIVER AIRBAG SQUIB 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

2

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

DRIVER AIRBAG SQUIB 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20DG/LB

DRIVER SQUIB 2 LINE 2

2

R61 20BK/LB

DRIVER SQUIB 2 LINE 1

DRIVER CYLINDER LOCK SWITCH (VTSS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G73 20LG/OR

DRIVER CYLINDER LOCK SWITCH MUX

2

M1 20PK

FUSED B(+)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 43

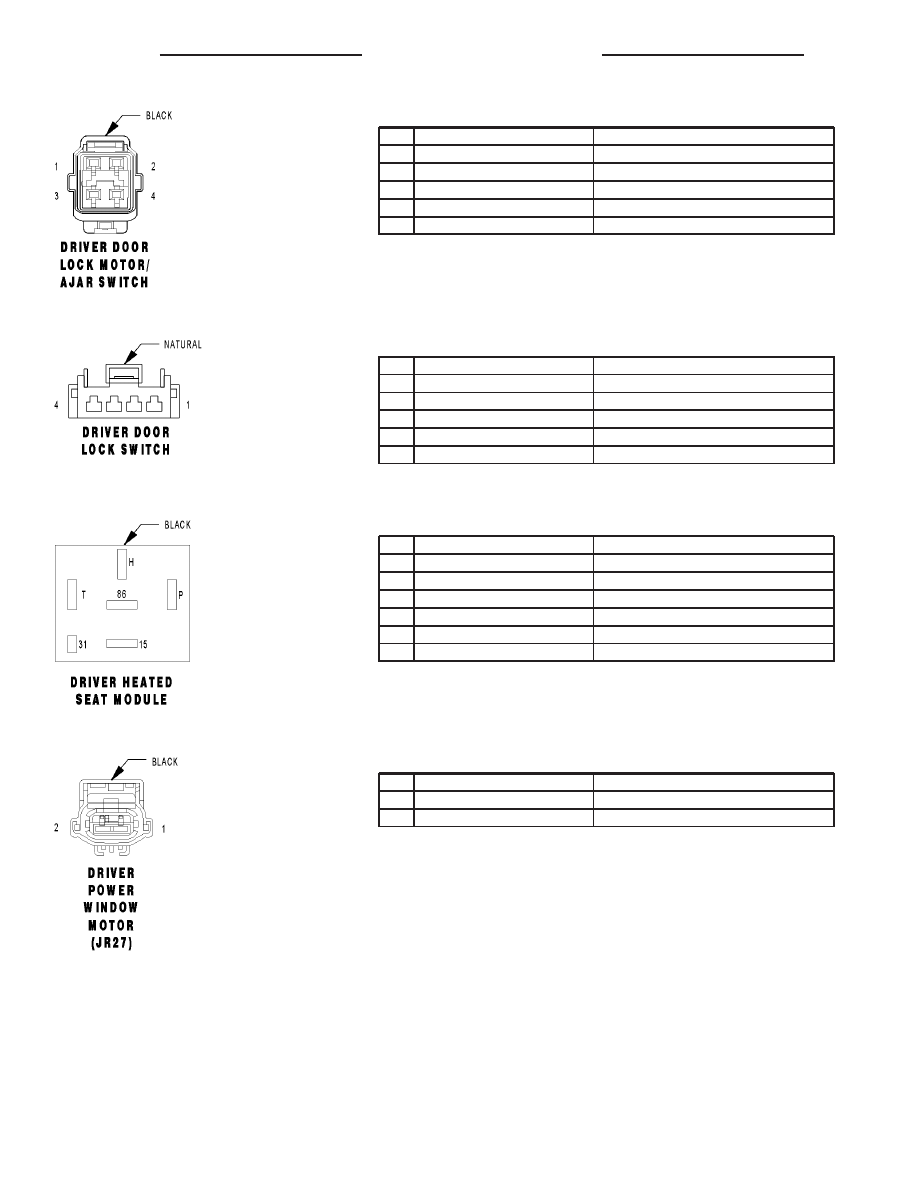

DRIVER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

2

Z314 20BK (JR27)

GROUND

2

Z243 20BK (JR41)

GROUND

3

P177 20DB/WT

DRIVER UNLOCK RELAY OUTPUT

4

P175 20OR/BK

DRIVER LOCK RELAY OUTPUT

DRIVER DOOR LOCK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

-

-

3

Z314 20BK (JR27)

GROUND

3

Z243 20BK (JR41)

GROUND

4

P97 20WT/DG

DRIVER DOOR SWITCH MUX

DRIVER HEATED SEAT MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

15

P86 16PK/BK

HEATED SEAT RELAY OUTPUT

31

Z121 16BK

GROUND

86

F99 20RD/WT

DRIVER HEATED SEAT FEED

H

-

-

P

P7 20LB/BK

DRIVER HEATED SEAT SWITCH OUTPUT

T

-

-

DRIVER POWER WINDOW MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14WT

LEFT FRONT POWER WINDOW DRIVER (DOWN)

2

Q11 14LB

LEFT FRONT POWER WINDOW DRIVER (UP)

8W - 80 - 44

8W-80 CONNECTOR PIN-OUTS

JR

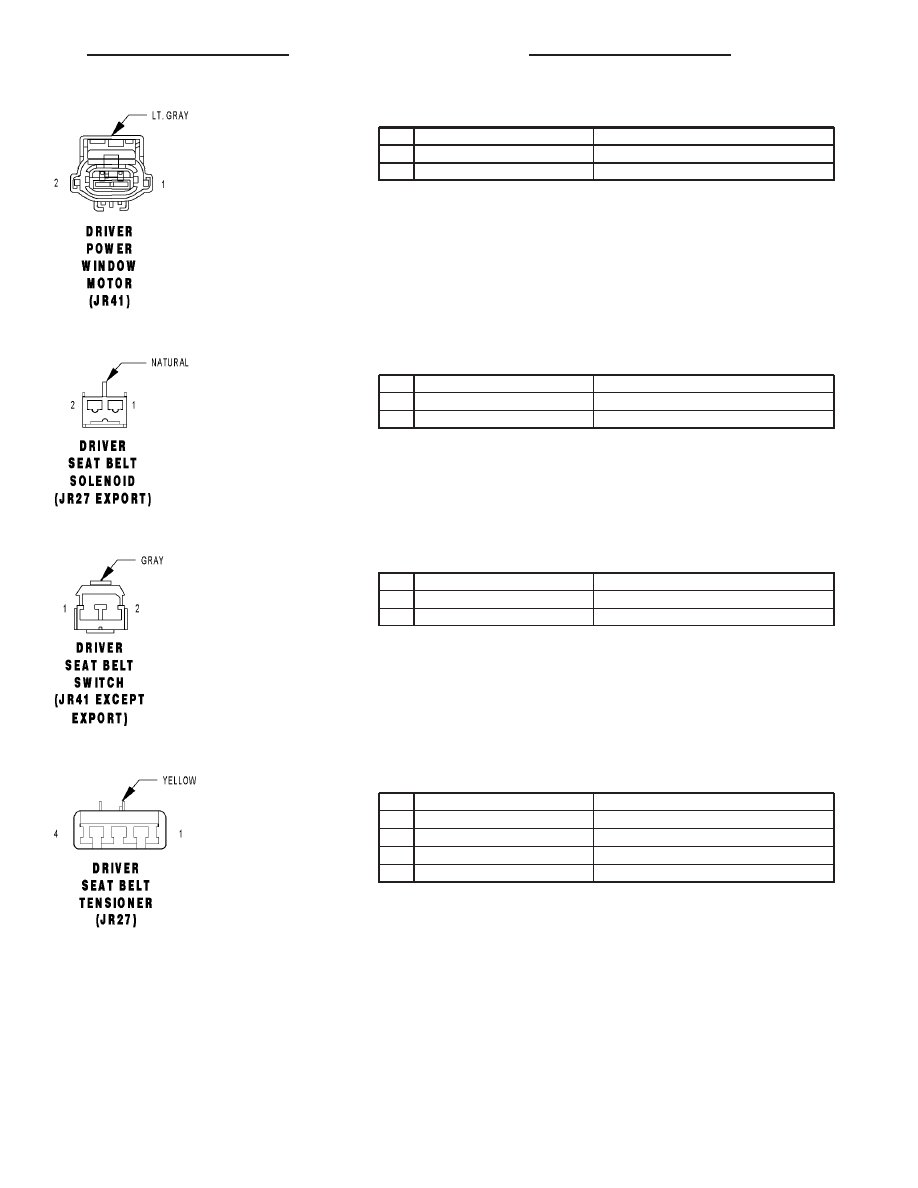

DRIVER POWER WINDOW MOTOR (JR41) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 16WT

LEFT FRONT WINDOW DRIVER (DOWN)

2

Q11 16LB

DRIVER POWER WINDOW DRIVER (UP)

DRIVER SEAT BELT SOLENOID (JR27 EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

R7 18OR/BK

DRIVER SEAT BELT SOLENOID CONTROL

2

Z220 18BK

GROUND

DRIVER SEAT BELT SWITCH (JR41 EXCEPT EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z237 20BK

GROUND

2

G10 20LG/RD

SEAT BELT SWITCH SENSE

DRIVER SEAT BELT TENSIONER (JR27) - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z237 20BK (EXCEPT EXPORT)

GROUND

2

G10 20LG/RD (EXCEPT EXPORT)

SEAT BELT SWITCH SENSE

3

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

4

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 45

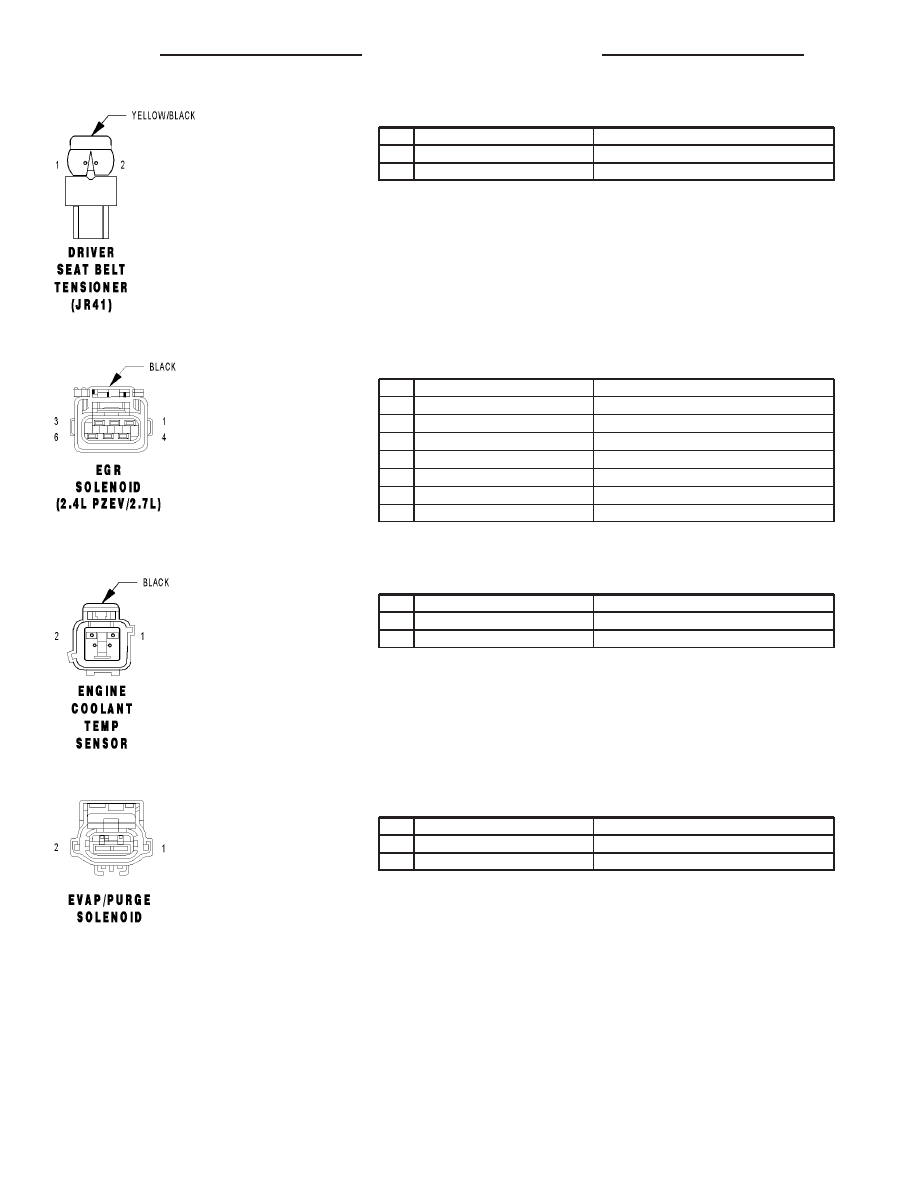

DRIVER SEAT BELT TENSIONER (JR41) - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

EGR SOLENOID (2.4L PZEV/2.7L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K235 20LG/PK

EGR SENSOR SIGNAL

2

K6 20VT/WT

5 VOLT SUPPLY

3

K4 20BK/LB

SENSOR GROUND 1

4

Z12 20BK/TN (2.4L PZEV)

GROUND

4

Z12 16BK/TN (2.7L)

GROUND

5

-

-

6

K35 20GY/YL

EGR SOLENOID CONTROL

ENGINE COOLANT TEMP SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20TN/BK

ECT SIGNAL

2

K4 20BK/LB

SENSOR GROUND 1

EVAP/PURGE SOLENOID - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 20PK/BK

EVAP PURGE CONTROL

2

K108 20WT/TN

EVAP PURGE RETURN

8W - 80 - 46

8W-80 CONNECTOR PIN-OUTS

JR
