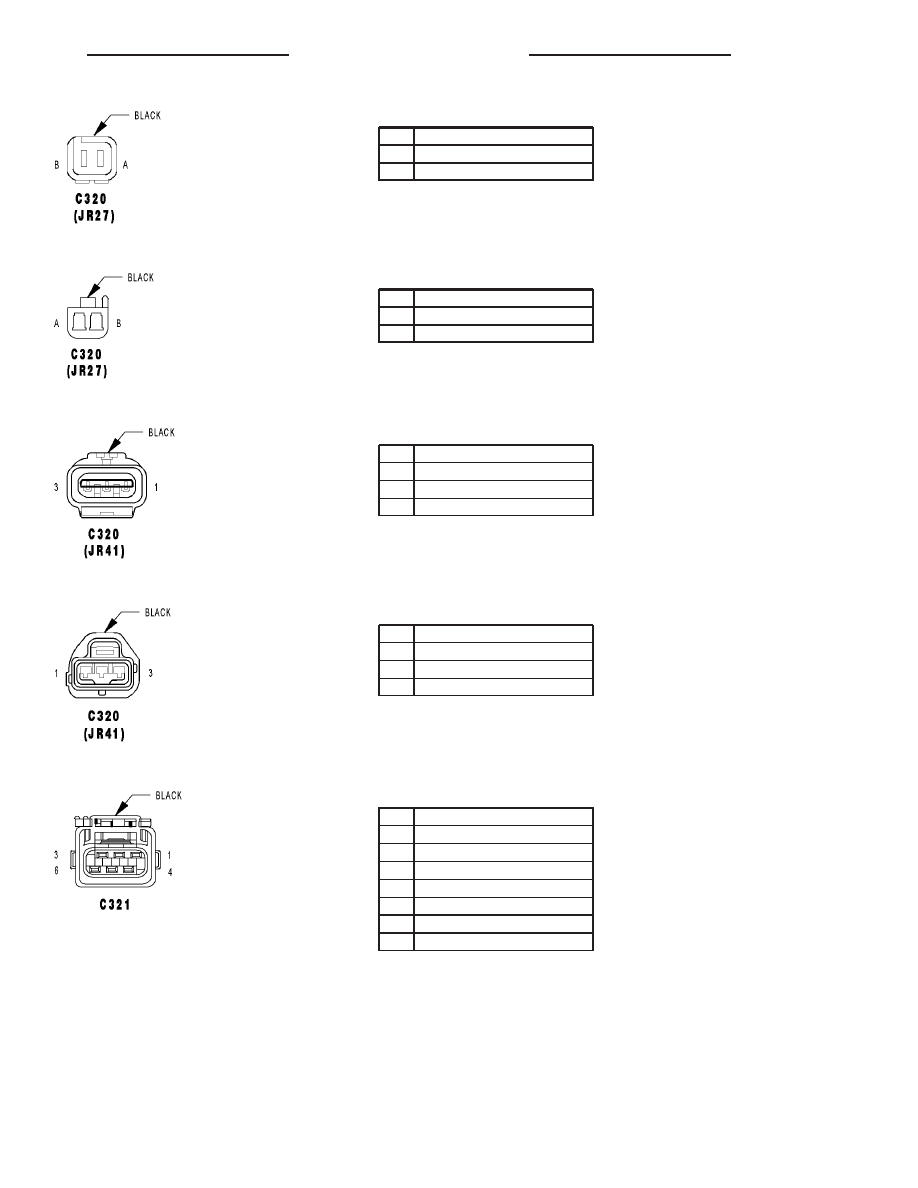

C320 (JR27) - BLACK (REAR SIDE)

CAV

CIRCUIT

A

L7 18BK/YL

B

Z149 18BK

C320 (JR27) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

A

L7 20BK/YL

B

Z149 18BK

C320 (JR41) - BLACK (REAR SIDE)

CAV

CIRCUIT

1

L7 18BK/YL (EXPORT)

2

Z150 18BK

3

L36 18LG (REAR FOG LAMPS)

C320 (JR41) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

L7 18BK/YL (EXPORT)

2

Z150 18BK

3

L36 18LB (REAR FOG LAMPS)

C321 - BLACK (FUEL PUMP SIDE)

CAV

CIRCUIT

1

A141 14RD

2

G4 18DB

3

Z211 14BK

4

Z12 20BK (2.4L LEAK DETECTION)

4

F12 20DG/BK (2.7L LEAK DETECTION)

5

K106 20WT/DG (LEAK DETECTION)

6

K107 20OR (LEAK DETECTION)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 35

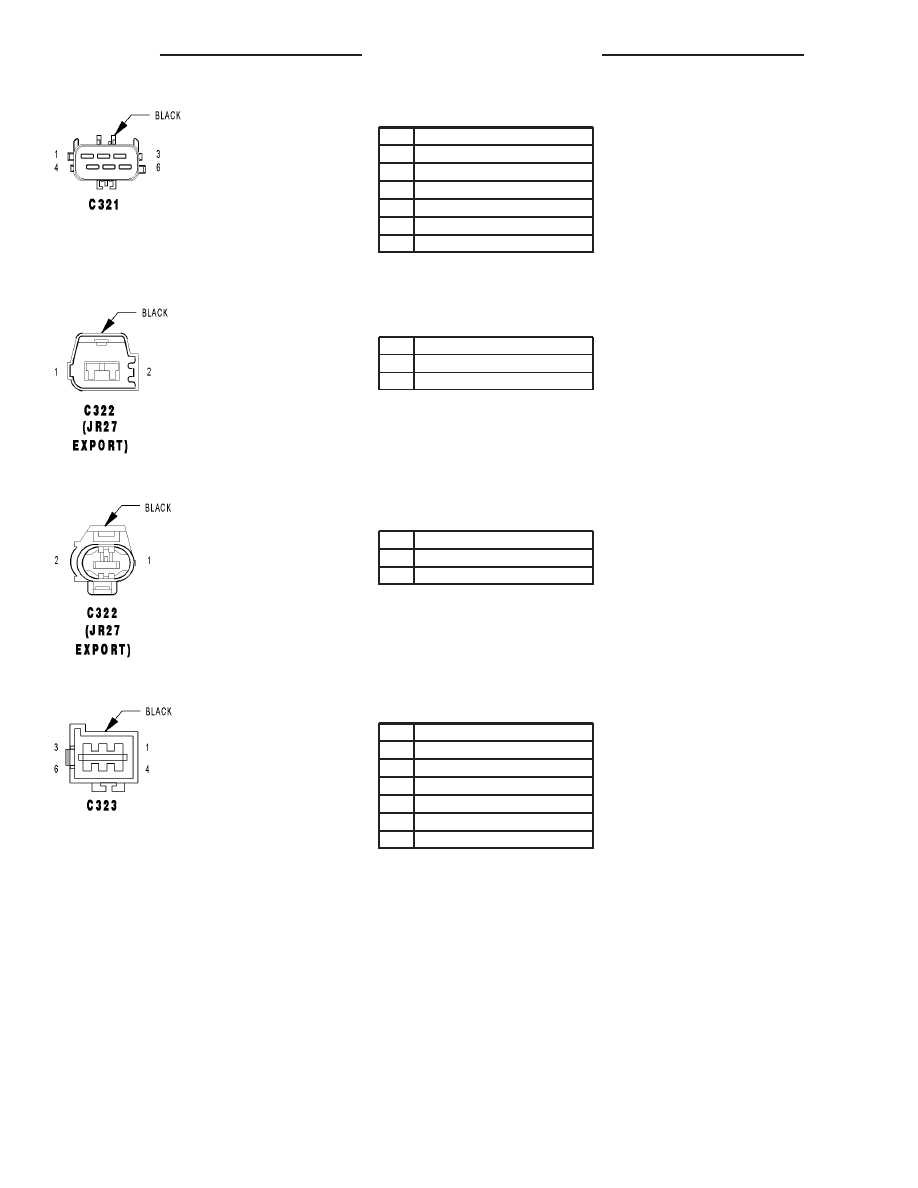

C321 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

A141 16DG/WT

2

G4 20DB

3

Z211 16BK

4

F12 20DB/WT (LEAK DETECTION)

5

K106 20WT/DG (LEAK DETECTION)

6

K107 20OR (LEAK DETECTION)

C322 (JR27 EXPORT) - BLACK (FOG LAMP

HARNESS SIDE)

CAV

CIRCUIT

1

Z149 18BK

2

L36 18LG

C322 (JR27 EXPORT) - BLACK (LEFT TAIL/

STOP/TURN HARNESS SIDE)

CAV

CIRCUIT

1

Z149 18BK

2

L36 18LB

C323 - BLACK (JUMPER SIDE)

CAV

CIRCUIT

1

P7 20LB/BK

2

F11 20RD/WT

3

P8 20LB/WT

4

F99 20RD/WT

5

F98 20RD/WT

6

Z260 20BK

8W - 80 - 36

8W-80 CONNECTOR PIN-OUTS

JR

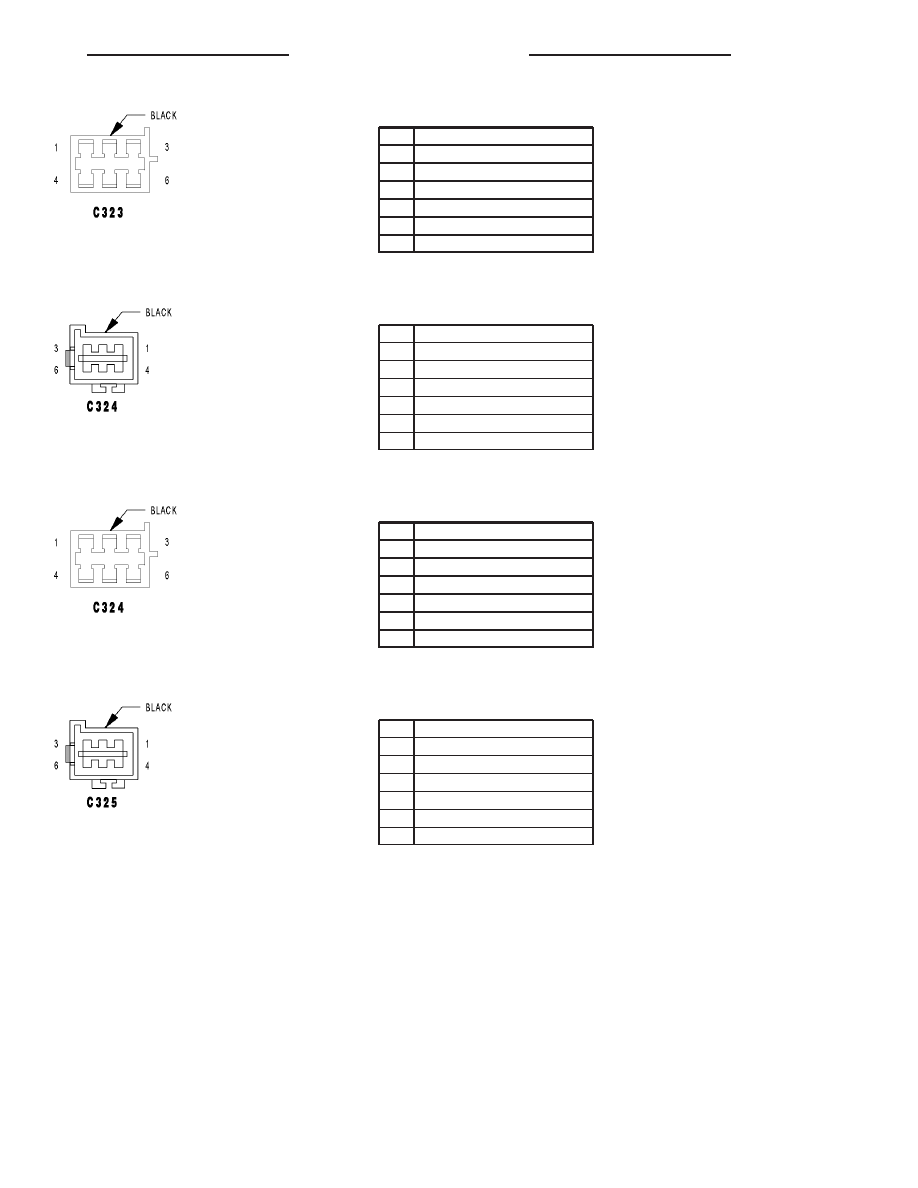

C323 - BLACK (SWITCH SIDE)

CAV

CIRCUIT

1

P7 20LB/BK

2

F11 20RD

3

P8 20LB/WT

4

F99 20RD/BK

5

F98 20RD/WT

6

Z260 20BK

C324 - BLACK (JUMPER SIDE)

CAV

CIRCUIT

1

P86 16PK/BK

2

Z121 16BK

3

-

4

P7 20LB/BK

5

-

6

F99 20RD/WT

C324 - BLACK (SEAT SIDE)

CAV

CIRCUIT

1

P86 16PK/BK

2

Z121 16BK

3

-

4

P7 20LB/BK

5

-

6

F99 20RD/WT

C325 - BLACK (JUMPER SIDE)

CAV

CIRCUIT

1

P86 16PK/BK

2

Z122 16BK

3

-

4

P8 20LB/WT

5

-

6

F98 20RD/WT

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 37

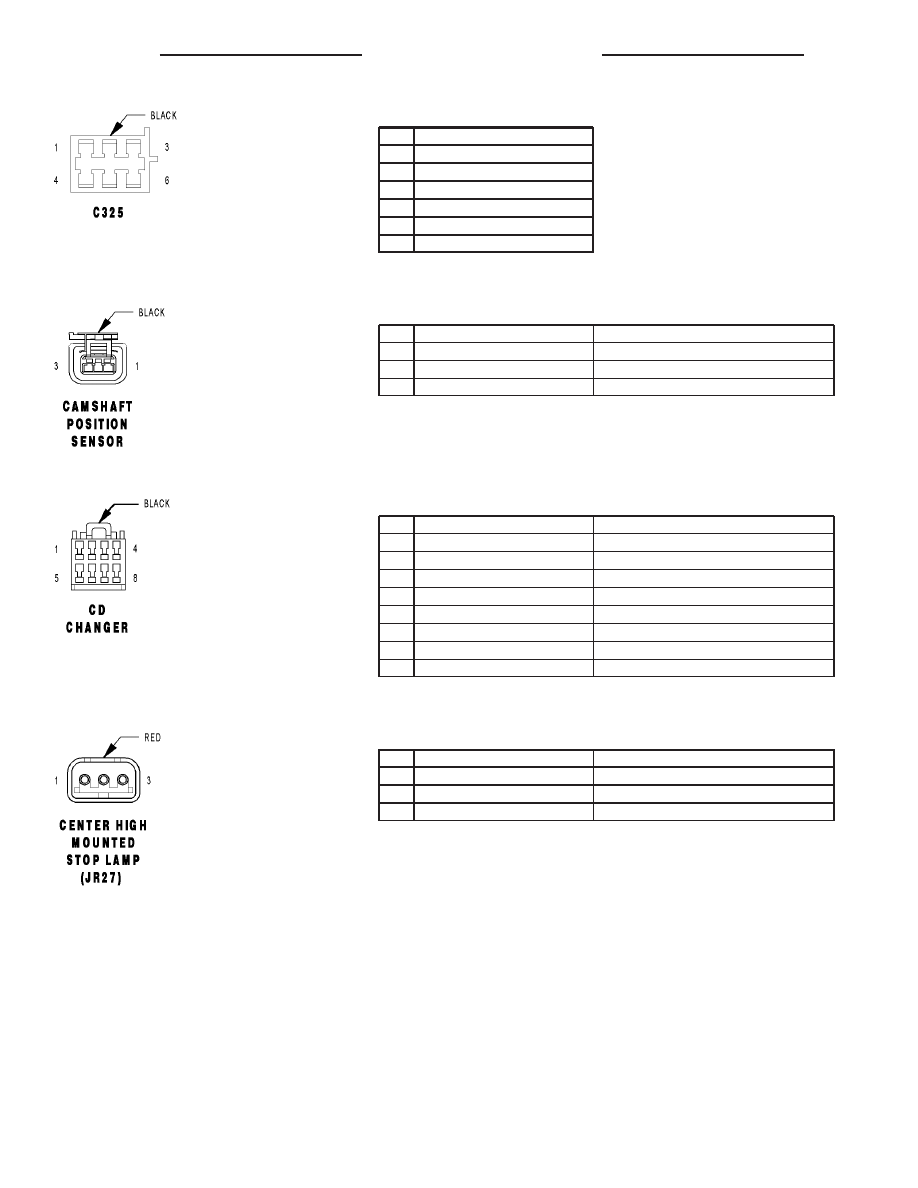

C325 - BLACK (SEAT SIDE)

CAV

CIRCUIT

1

P86 16PK/BK

2

Z122 16BK

3

-

4

P8 20LB/WT

5

-

6

F98 20RD/WT

CAMSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND 1

3

K44 20TN/YL

CMP SIGNAL

CD CHANGER - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

E14 22OR/TN

PANEL LAMPS DIMMER SIGNAL

3

D25 22VT/YL

PCI BUS

4

X112 22RD

IGNITION SWITCH OUTPUT (RUN-ACC)

5

X41 22DG/WT

AUDIO OUT LEFT

6

Z4 22BK/OR

GROUND

7

Z140 22BK/TN

GROUND

8

X160 22GY/YL

B(+)

CENTER HIGH MOUNTED STOP LAMP (JR27) - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

-

-

3

Z143 18BK

GROUND

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

JR
