C311 - BLUE (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

Q1 14YL (JR41)

2

Q23 14RD/WT (JR27)

2

Q27 14RD/BK (JR41)

3

Q13 14DB (JR27)

3

Q17 14DB/WT (JR41)

4

F21 14TN

5

Q26 14VT/WT

6

Z314 14BK/TN (JR27)

6

Z243 14BK/TN (JR41)

7

Q24 14DG (JR27)

7

Q28 14DG/WT (JR41)

8

X87 20LG/VT (JR27 BASE)

8

X87 20LG/VT (JR27 BASE)

8

X55 20BR/RD (JR41 BASE)

8

X85 18LG/DG (PREMIUM)

9

X85 20LG/DG (JR27 BASE)

9

X85 20LG/DG (JR27 BASE)

9

X53 20DG (JR41 BASE)

9

X87 18LG/VT (PREMIUM)

10

G73 20LG/OR (VTSS)

11

F20 20WT/YL (JR27 EXCEPT ATC)

11

F20 20WT/YL (JR27)

12

C16 20LB/YL (POWER MIRRORS)

C311 - BLUE (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

Q1 14YL (JR41)

2

Q23 14RD/WT (JR27)

3

Q13 14DB (JR27)

3

Q17 14DB/WT (JR41)

4

F21 14TN

5

Q26 14VT/WT

6

Z314 14BK (JR27)

6

Z243 14BK (JR41)

7

Q28 14DG/WT (EXCEPT JR27)

7

Q24 14DG (JR27)

8

X85 18LG/DG

9

X87 18LG/VT

10

G73 20LG/OR (VTSS)

11

F20 20WT/YL (JR27)

12

C16 20LB/YL (POWER MIRRORS)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

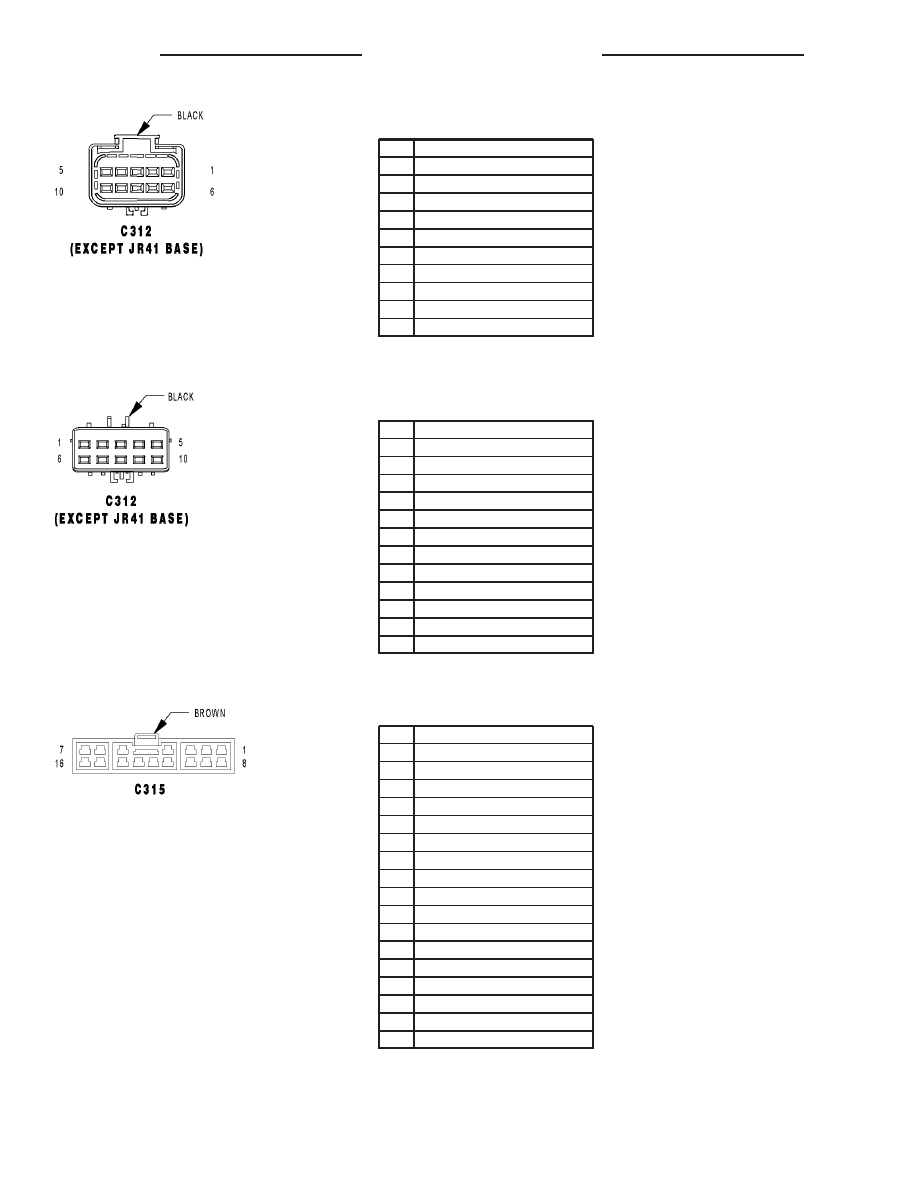

C312 (EXCEPT JR41 BASE) - BLACK (CONSOLE

SIDE)

CAV

CIRCUIT

1

F20 20YL/BK (JR27)

2

Q31 20OR/DB (JR27)

3

Z316 18BK/WT (POWER OUTLET)

4

-

5

-

6

Z249 20BK (JR27)

7

M1 18PK

8

M2 18YL

9

-

10

F30 18RD (POWER OUTLET)

C312 (EXCEPT JR41 BASE) - BLACK (UNIBODY

SIDE)

CAV

CIRCUIT

1

F20 20WT (JR27)

2

Q31 20WT/BK (JR27)

3

Z316 14BK (JR27)

3

Z316 18BK (JR41)

4

-

5

-

6

Z249 18BK (JR27)

7

M1 18PK/VT

7

M1 18PK (EXPORT)

8

M2 18YL

9

-

10

F30 18RD

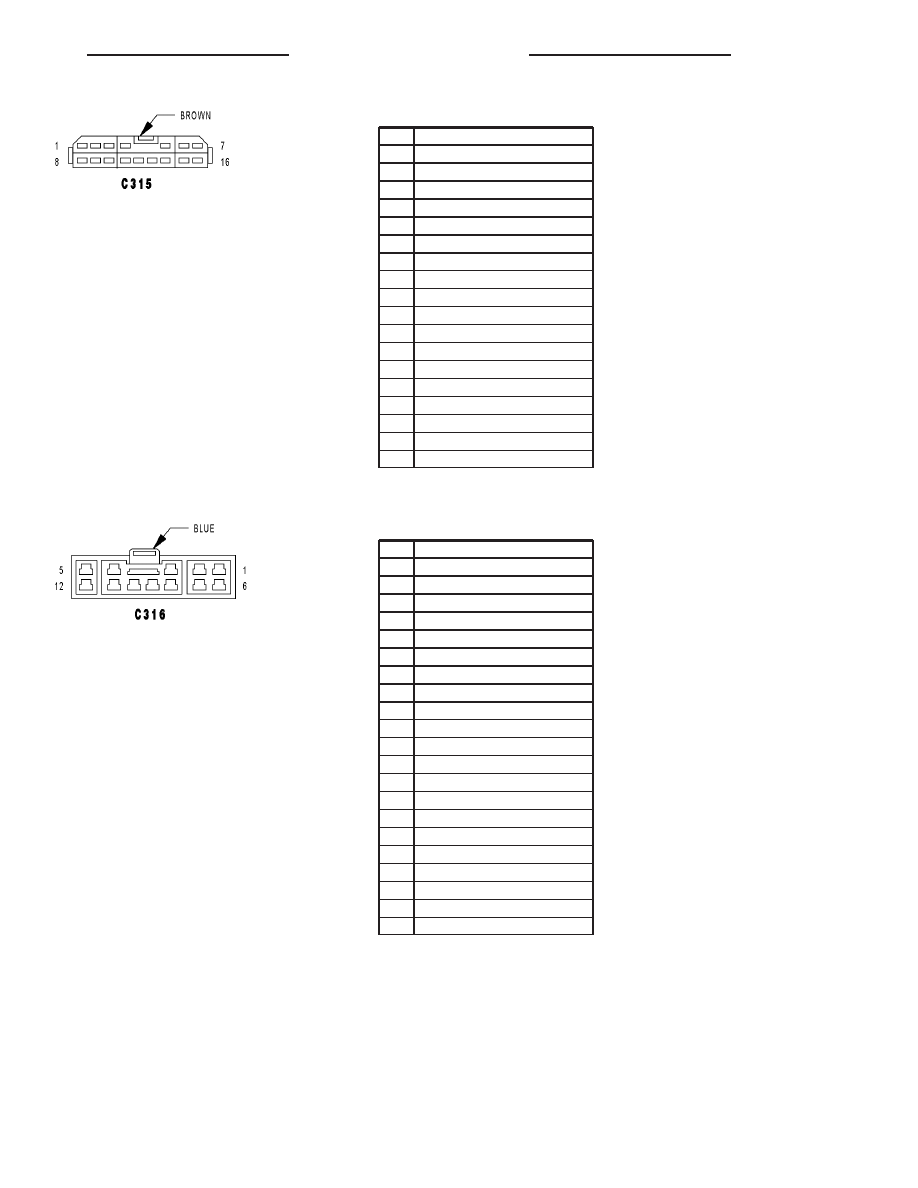

C315 - BROWN (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

M1 20PK

3

P96 20WT/LG

4

P90 22LG/BK

5

P92 22YL

6

-

7

-

8

-

9

-

10

C16 20LB/OR (PREMIUM)

11

P94 22WT/YL

12

-

13

G74 20TN (JR27)

13

G74 20TN/RD (JR41)

14

-

15

-

16

-

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

JR

C315 - BROWN (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

-

2

M1 20PK

3

P96 20WT/LG

4

P90 22LG/BK

4

P90 22LG/BK (JR27)

5

P92 22YL

6

-

7

-

8

-

9

-

10

C16 20LB/YL (JR27 PREMIUM)

10

C16 20LB/OR (JR41 PREMIUM)

11

P94 22WT/YL

12

-

13

G74 20TN/RD

14

-

15

-

16

-

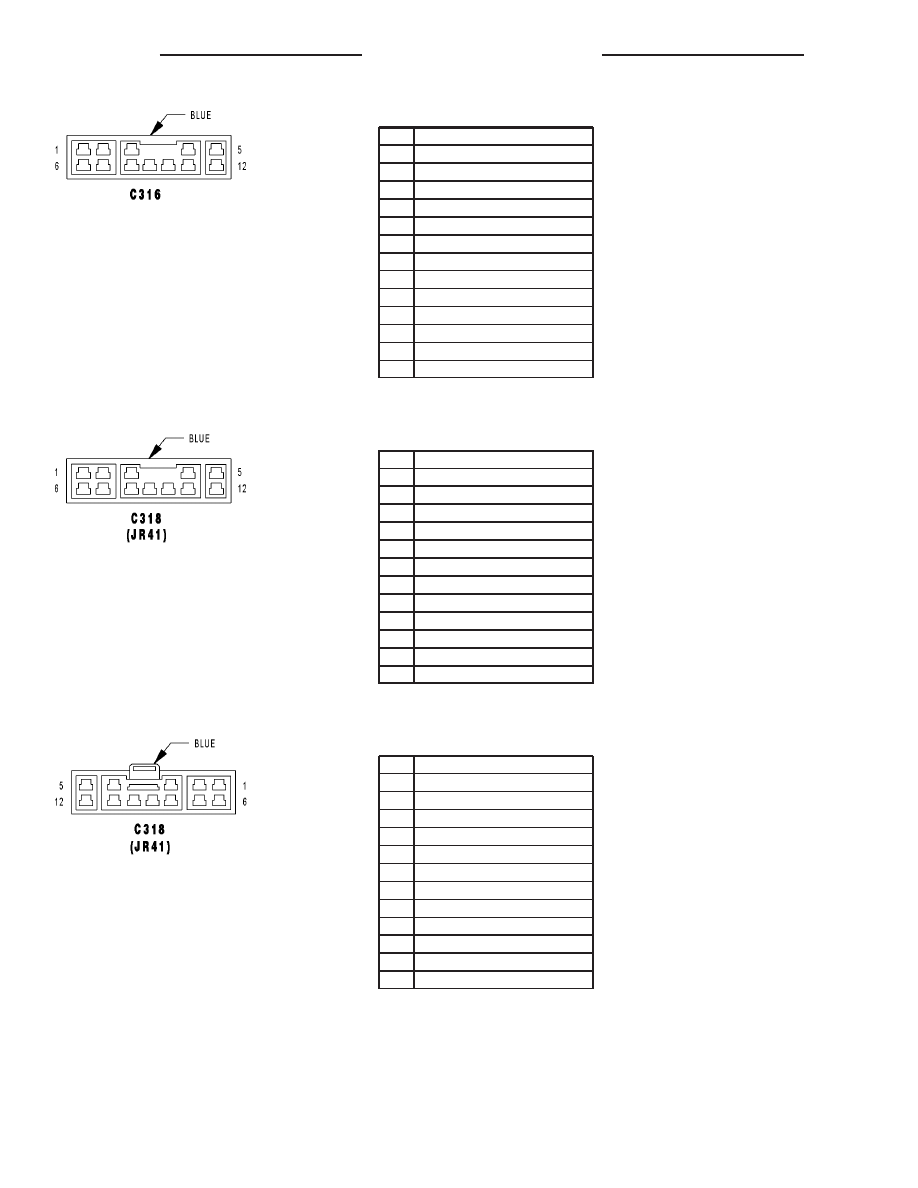

C316 - BLUE (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

P176 20OR/WT (JR27)

1

P176 20PK/BK (JR41)

2

P178 20PK/LB

3

Q1 14YL/VT (JR41)

4

Q16 14BR/WT

5

Q26 14VT/WT

6

Z237 20BK (JR27 EXCEPT EXPORT)

6

Z315 18BK/BR (JR27)

6

Z242 18BK/BR (JR41)

7

-

8

X82 20LB/VT (JR27 BASE)

8

X82 20LB/VT (JR27 BASE)

8

X56 20DB/RD (JR41 BASE)

8

X80 18LB/BK (PREMIUM)

9

X80 20LB/BK (JR27 BASE)

9

X80 20LB/BK (JR27 BASE)

9

X54 20VT (JR41 BASE)

9

X82 18LB/VT (PREMIUM)

10

F21 14TN (JR27)

11

-

12

-

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

C316 - BLUE (RIGHT FRONT DOOR SIDE)

CAV

CIRCUIT

1

P176 20PK/BK

2

P178 20PK/LB

3

Q1 14YL (JR41)

4

Q16 14BR/WT

5

Q26 14VT/WT

6

Z315 14BK (JR27)

6

Z242 20BK (JR41)

7

-

8

X80 18LB/BK

9

X82 18LB/VT

10

F21 14TN (JR27)

11

-

12

-

C318 (JR41) - BLUE (RIGHT REAR DOOR SIDE)

CAV

CIRCUIT

1

P180 18OR/TN

2

P182 18PK/DB

3

Q1 14YL

4

Q18 14GY/BK

5

Q28 14DG/WT

6

G76 20TN/YL

7

Z318 18BK

8

-

9

-

10

-

11

-

12

-

C318 (JR41) - BLUE (UNIBODY SIDE)

CAV

CIRCUIT

1

P180 20OR/TN

2

P182 20PK/DB

3

Q1 14YL/WT

4

Q18 14GY/BK

5

Q28 14DG/WT

6

G76 20TN/YL

7

Z318 20BK

8

-

9

-

10

-

11

-

12

-

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS
