Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 442

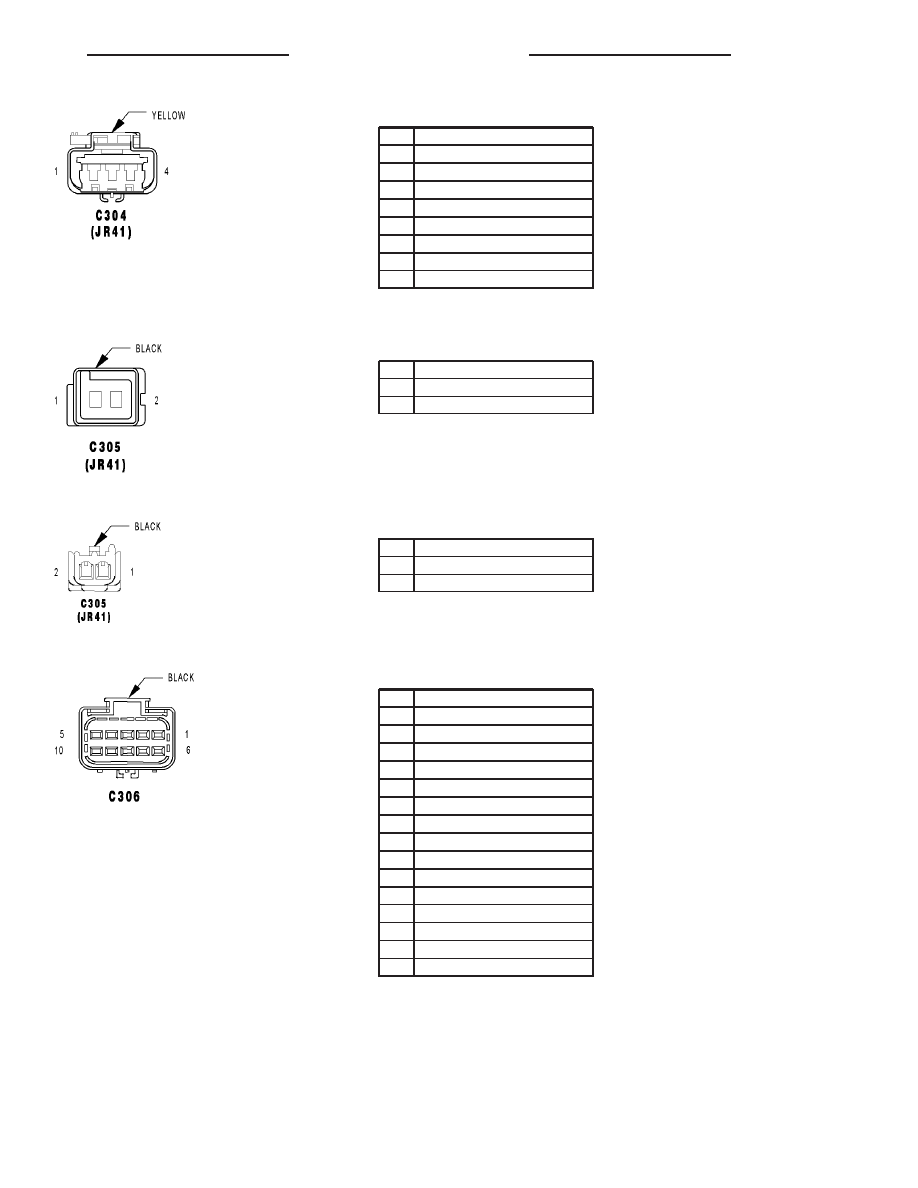

C304 (JR41) - YELLOW (UNIBODY SIDE)

CAV

CIRCUIT

1

R53 20LG/YL (EXCEPT SIDE AIRBAG)

1

R13 20LG/TN (SIDE AIRBAG)

2

R55 20LG/DG (EXCEPT SIDE AIRBAG)

2

R15 20LG/BR (SIDE AIRBAG)

3

R54 20LB/YL (EXCEPT SIDE AIRBAG)

3

R14 20TN/LG (SIDE AIRBAG)

4

R56 20LB/DG (EXCEPT SIDE AIRBAG)

4

R16 20BK/LG (SIDE AIRBAG)

C305 (JR41) - BLACK (CHMSL SIDE)

CAV

CIRCUIT

1

Z1 18BK

2

L50 18BK/TN

C305 (JR41) - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

Z143 18BK

2

L50 18WT/TN

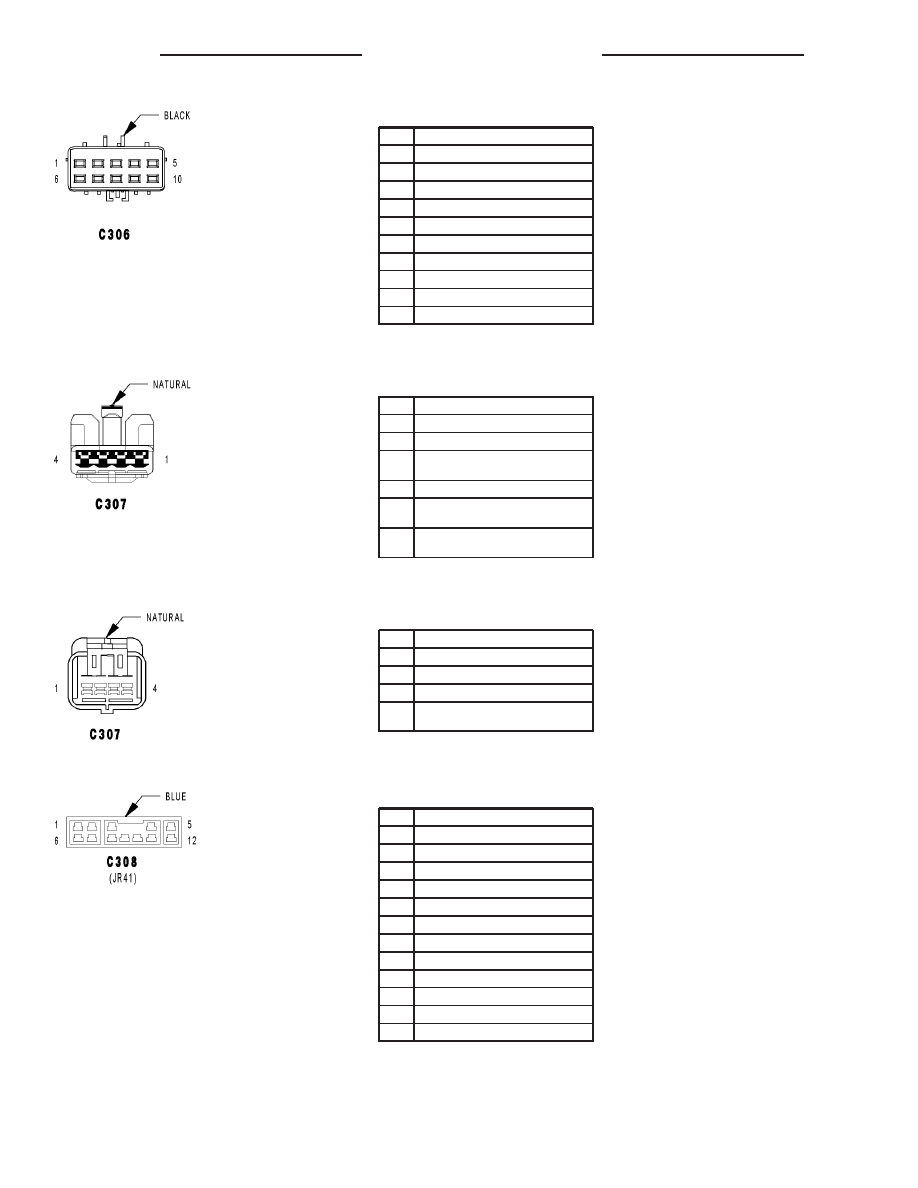

C306 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

-

5

X51 20BR/YL (BASE)

5

X93 20WT/RD (PREMIUM)

6

X52 20DB/WT (BASE)

6

X94 20TN/VT (PREMIUM)

7

X57 20BR/LB (BASE)

7

X91 20WT/BK (PREMIUM)

8

X58 20DB/OR (BASE)

8

X92 20TN/BK (PREMIUM)

9

X60 20DG/RD

9

X60 20DG/RD (PREMIUM)

10

-

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

C306 - BLACK (UNIBODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

-

5

X93 18WT/RD

6

X94 18TN/VT

7

X91 18WT/BK

8

X92 18TN/BK

9

X60 20DG/RD (EXPORT)

10

-

C307 - NATURAL (DOME LAMP SIDE)

CAV

CIRCUIT

1

M2 18YL (JR27)

1

M2 20YL (JR41)

2

F20 20BK/WT (AUTOMATIC DAY/NIGHT
MIRROR)

3

G38 18GY (JR27)

4

L1 18BK/VT (JR27 AUTOMATIC DAY/
NIGHT MIRROR)

4

L1 20BK/VT (JR41 AUTOMATIC DAY/
NIGHT MIRROR)

C307 - NATURAL (UNIBODY SIDE)

CAV

CIRCUIT

1

M2 18YL (EXCEPT JR41 BASE)

2

F20 20WT

3

G38 18GY (JR27)

4

L1 20VT/BK (AUTOMATIC DAY/NIGHT
MIRROR)

C308 (JR41) - BLUE (REAR DOOR SIDE)

CAV

CIRCUIT

1

P179 18OR/TN

2

P181 18PK/DB

3

Q1 14YL

4

Q17 14GY/BK

5

Q27 14DG/WT

6

G77 20TN/YL

7

Z317 18BK

8

-

9

-

10

-

11

-

12

-

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

JR

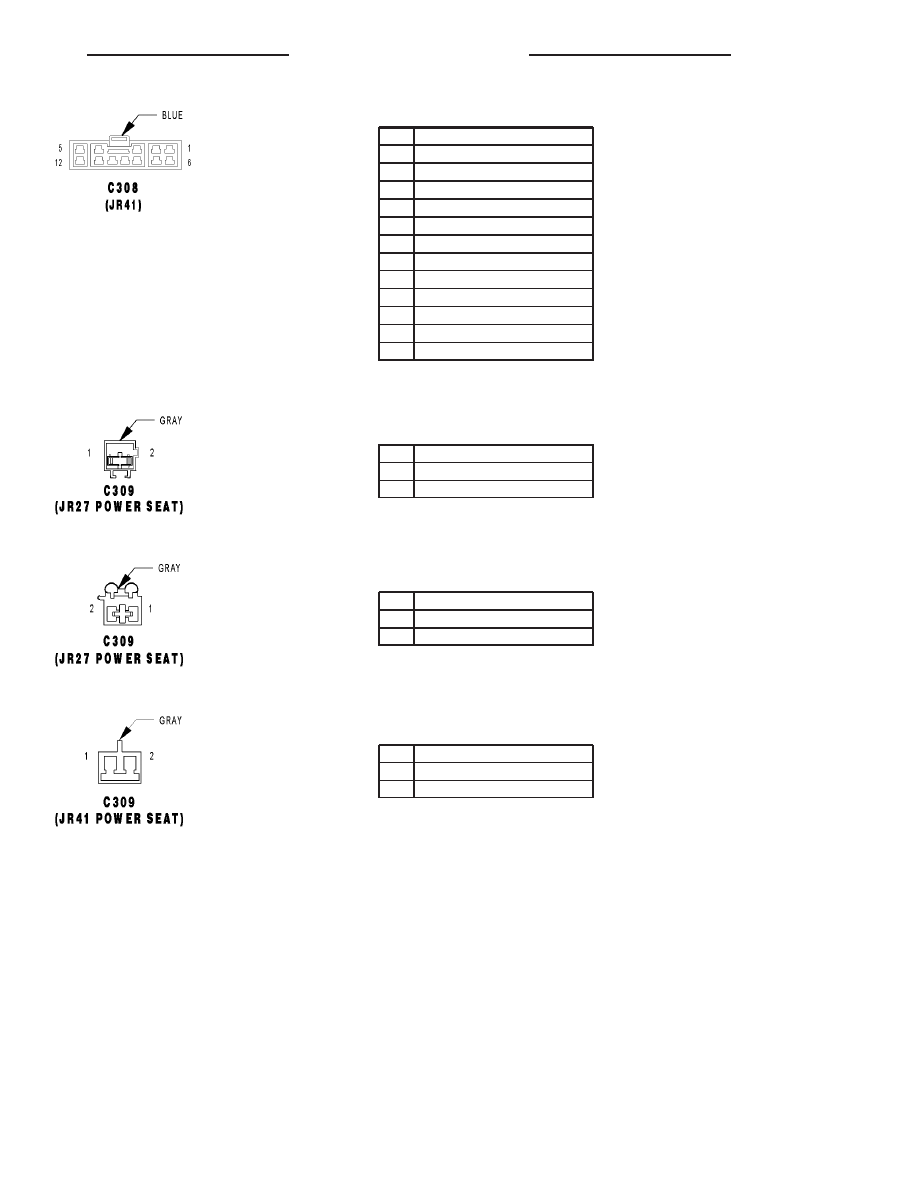

C308 (JR41) - BLUE (UNIBODY SIDE)

CAV

CIRCUIT

1

P179 20OR/BR

2

P181 20PK/BK

3

Q1 14YL

4

Q17 14DB/WT

5

Q27 14RD/BK

6

G77 20TN/OR

7

Z317 20BK/VT

8

-

9

-

10

-

11

-

12

-

C309 (JR27 POWER SEAT) - GRAY (POWER

SEAT JUMPER SIDE)

CAV

CIRCUIT

1

F35 16RD

2

Z1 16BK

C309 (JR27 POWER SEAT) - GRAY (UNIBODY

SIDE)

CAV

CIRCUIT

1

F35 16RD

2

Z238 20BK

C309 (JR41 POWER SEAT) - GRAY (UNIBODY

SIDE)

CAV

CIRCUIT

1

F35 16RD

2

Z238 20BK

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

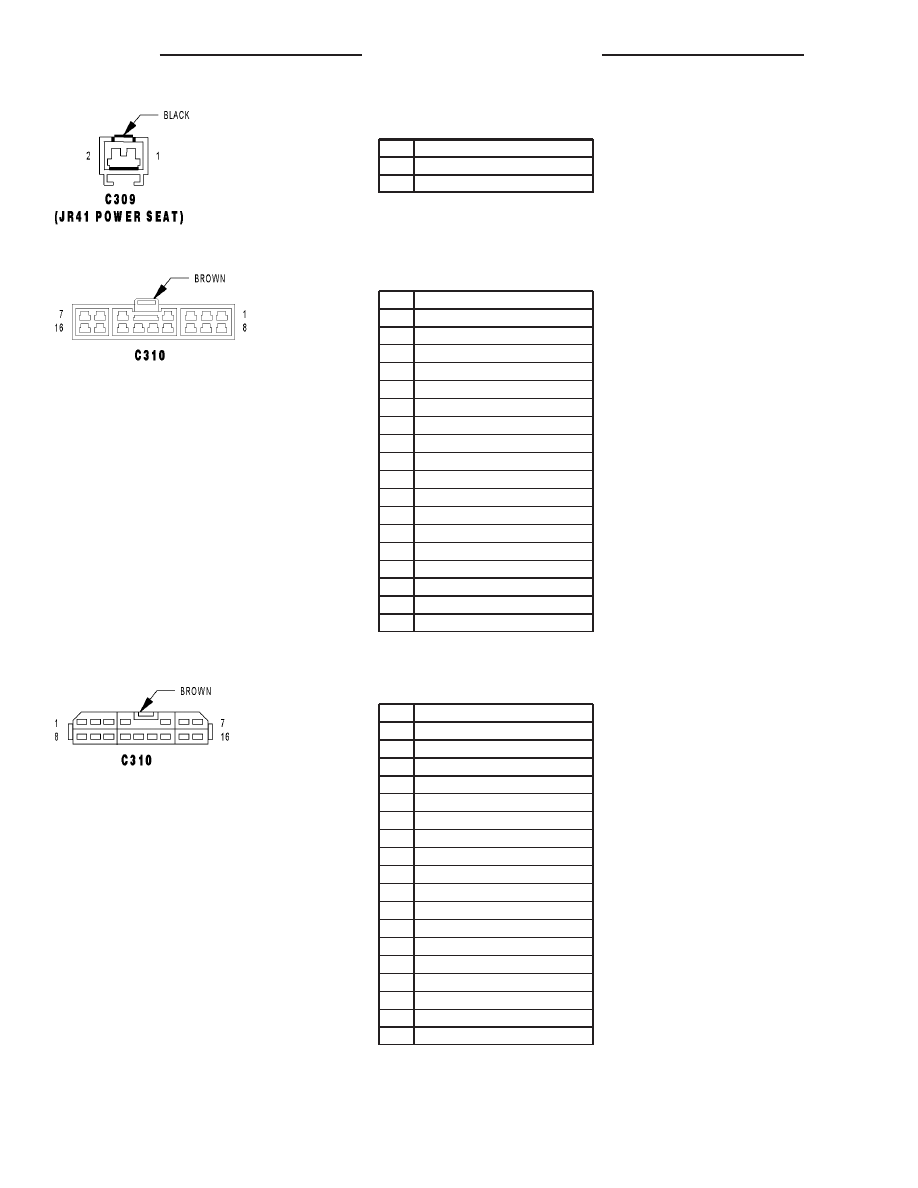

C309 (JR41 POWER SEAT) - BLACK (POWER

SEAT JUMPER SIDE)

CAV

CIRCUIT

1

F35 16RD

2

Z1 16BK

C310 - BROWN (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

-

2

M1 20PK

3

P97 20WT/DG

4

P91 22WT/BK

5

P95 22DB

6

-

7

Q16 14BR/WT

8

Q14 14GY (JR27)

8

Q18 14GY/BK (JR41)

9

Q37 20OR/WT (JR27)

10

P175 20OR/BK

11

P177 20DB/WT

12

P93 22YL/BK

13

G75 20TN/RD (JR27)

13

G75 20TN (JR41)

14

-

15

-

16

-

C310 - BROWN (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

-

2

M1 20PK

3

P97 20WT/DG

4

P91 22WT/BK

4

P91 22WT/BK

5

P95 22DB

6

-

7

Q16 14BR/WT

8

Q14 14GY (JR27)

8

Q18 14GY/BK (JR41)

9

Q37 20OR/WT (JR27)

10

P175 20OR/BK

11

P177 20DB/WT

12

P93 22YL/BK

13

G75 20TN

14

-

15

-

16

-

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

JR
