Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 440

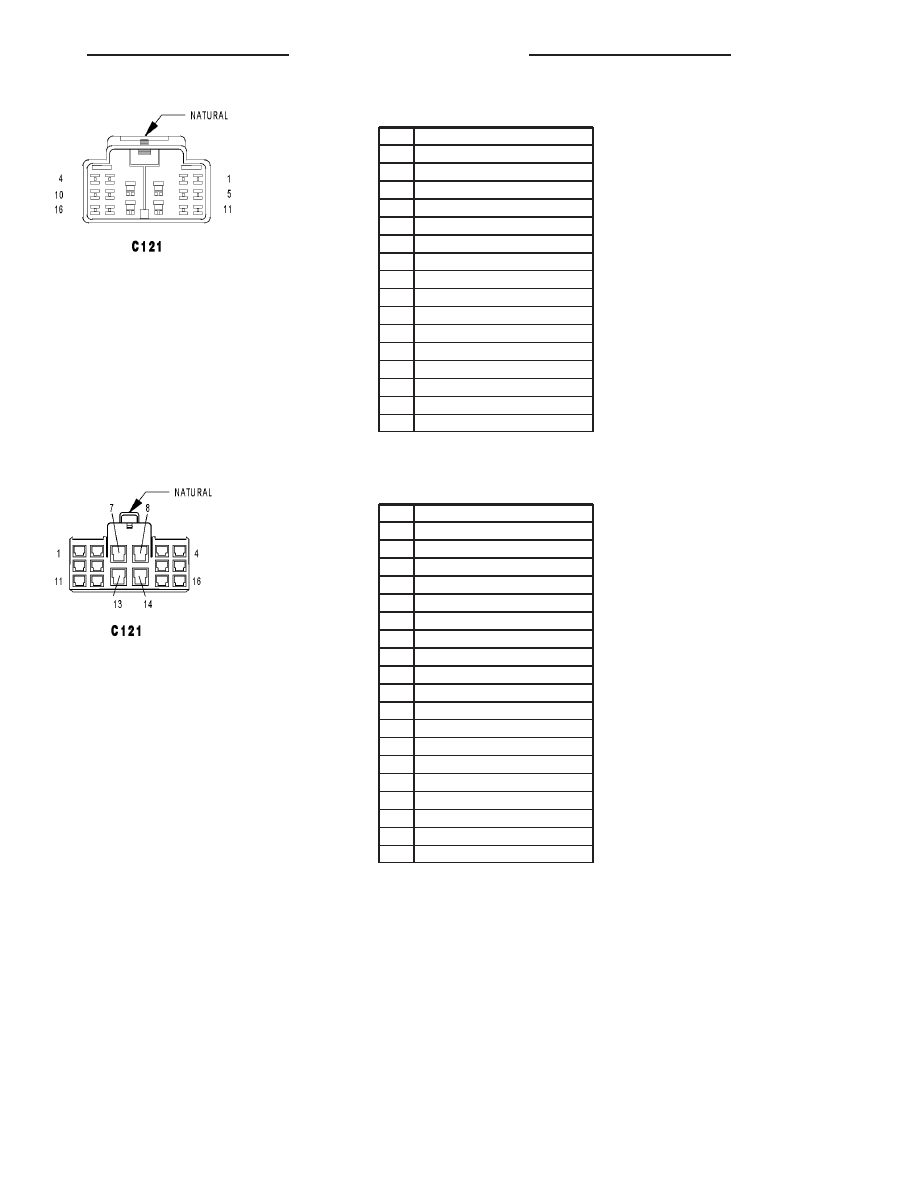

C121 - NATURAL (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

K106 20WT/DG

2

K107 20OR

3

L95 18DG/YL (JR27 EXPORT)

4

A45 18BR (JR27)

5

B1 20YL/DB (ABS)

6

B2 20YL (ABS)

7

P86 16PK/BK (HEATED SEAT)

8

A25 12DB (JR27)

9

-

10

T44 20YL (AUTOSTICK)

11

T5 20LG (AUTOSTICK)

12

Z2 20BK/TN

13

A141 14DG/WT

14

L1 18VT/BK

15

B3 20LG/DB (ABS)

16

B4 20LG (ABS)

C121 - NATURAL (UNIBODY SIDE)

CAV

CIRCUIT

1

K106 20WT/DG

2

K107 20OR

3

L95 18DG/YL (JR27 EXPORT)

4

A45 18BR (JR27 EXPORT)

5

B1 20YL/DB (ABS)

6

B2 20YL (ABS)

7

P86 16PK/BK (HEATED SEAT)

8

A25 12DB (JR27)

9

-

10

T44 20YL (JR27 AUTOSTICK)

10

T44 20YL/LB (JR41 AUTOSTICK)

11

T5 20LG (JR27 AUTOSTICK)

11

T5 20LG/LB (JR41 AUTOSTICK)

12

F12 20DB/WT

13

A141 16DG/WT

14

L1 20VT/BK

14

L1 20VT/BK

15

B3 20LG/DB (ABS)

16

B4 20LG (ABS)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 19

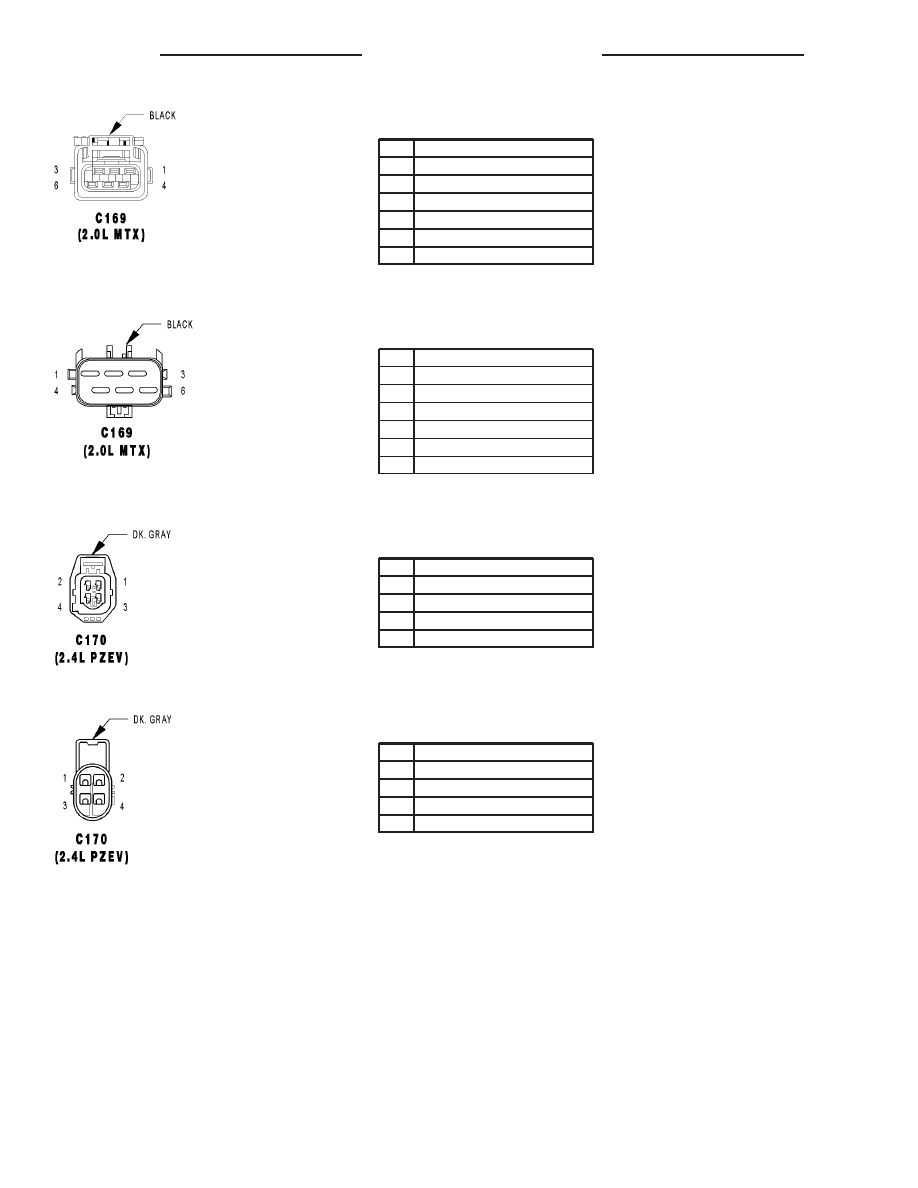

C169 (2.0L MTX) - BLACK (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

K7 18OR

2

K4 18BK/LB

3

G7 18WT/OR

4

F20 18WT

5

L1 18VT/BK

6

-

C169 (2.0L MTX) - BLACK (MTX HARNESS

SIDE)

CAV

CIRCUIT

1

K7 18OR/WT

2

K4 20BK/LB

3

G7 18WT/OR

4

F20 18WT

5

L1 18VT/BK

6

-

C170 (2.4L PZEV) - DK. GRAY (ASSEMBLY

SIDE)

CAV

CIRCUIT

1

K57 16WT

2

K4 16LB

3

A142 16YL

4

K62 16RD

C170 (2.4L PZEV) - DK. GRAY (HEADLAMP

AND DASH SIDE)

CAV

CIRCUIT

1

K57 20DB

2

K4 18BK/LB

3

A142 16DG/OR

4

K62 18BK/OR

8W - 80 - 20

8W-80 CONNECTOR PIN-OUTS

JR

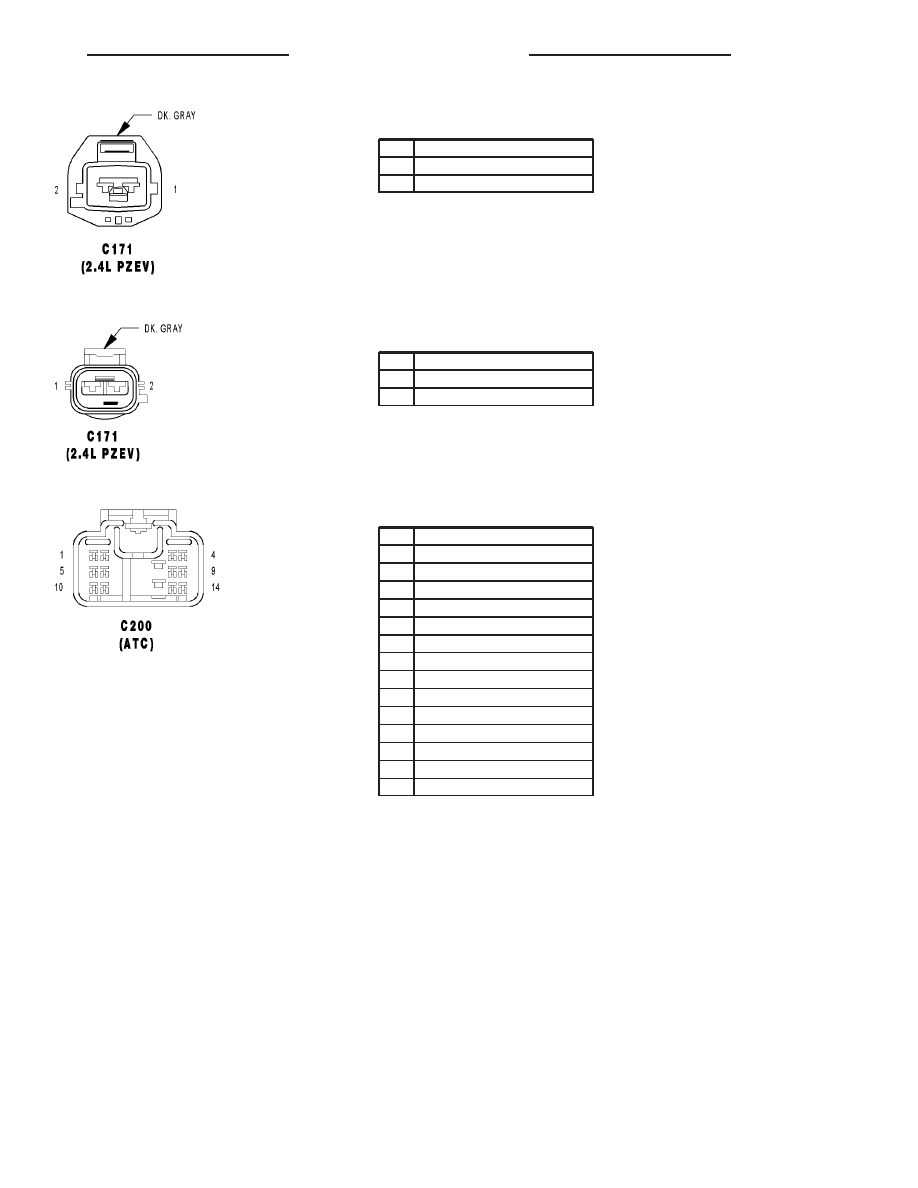

C171 (2.4L PZEV) - DK. GRAY (ASSEMBLY

SIDE)

CAV

CIRCUIT

1

Z14 10TN

2

A161 10BK

C171 (2.4L PZEV) - DK. GRAY (HEADLAMP

AND DASH SIDE)

CAV

CIRCUIT

1

Z14 16BK/YL

2

A161 14LB/WT

C200 (ATC) - (HVAC SIDE)

CAV

CIRCUIT

1

C34 20DB/WT

2

C35 20DG/YL

3

C33 20DB/RD

4

C32 20GY/DB

5

C57 20DB/GY

6

C26 20PK/DB

7

C1 12DG

8

C7 18BK/TN

9

C12 20LG/BK

10

C36 20RD/WT

11

C37 20YL

12

Z118 12BK

13

C56 20RD/LG

14

-

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 21

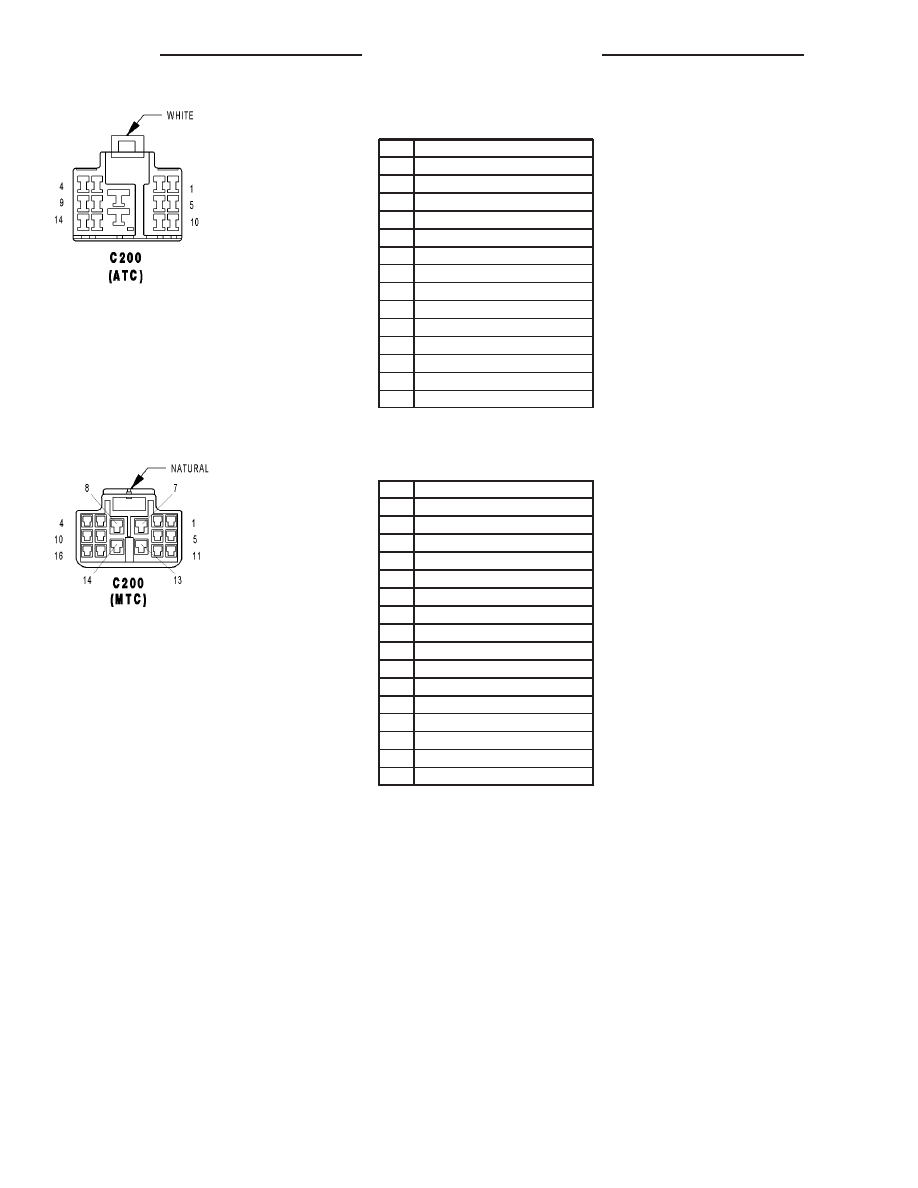

C200 (ATC) - WHITE (INSTRUMENT PANEL

SIDE)

CAV

CIRCUIT

1

C34 20DB/WT

2

C35 20DG/YL

3

C33 20DB/RD

4

C32 20GY/DB

5

C57 20DB/YL

6

C26 20PK/DB

7

C1 12DG

8

C7 18BK/TN

9

C12 20LG/BK

10

C36 18RD/WT

11

C37 20YL

12

Z118 12BK

13

C56 20RD/LG

14

-

C200 (MTC) - NATURAL (HVAC SIDE)

CAV

CIRCUIT

1

C34 20DB/WT

2

C35 20DG/YL

3

C33 20DB/RD

4

C4 14TN

5

C57 20DB/GY

6

C26 20PK/DB

7

C7 12BK/TN

8

C1 12DG

9

C12 20LG/BK

10

C36 20RD/WT

11

C37 20YL

12

C5 16LG

13

-

14

-

15

C6 16LB

16

C32 20GY/DB

8W - 80 - 22

8W-80 CONNECTOR PIN-OUTS

JR
