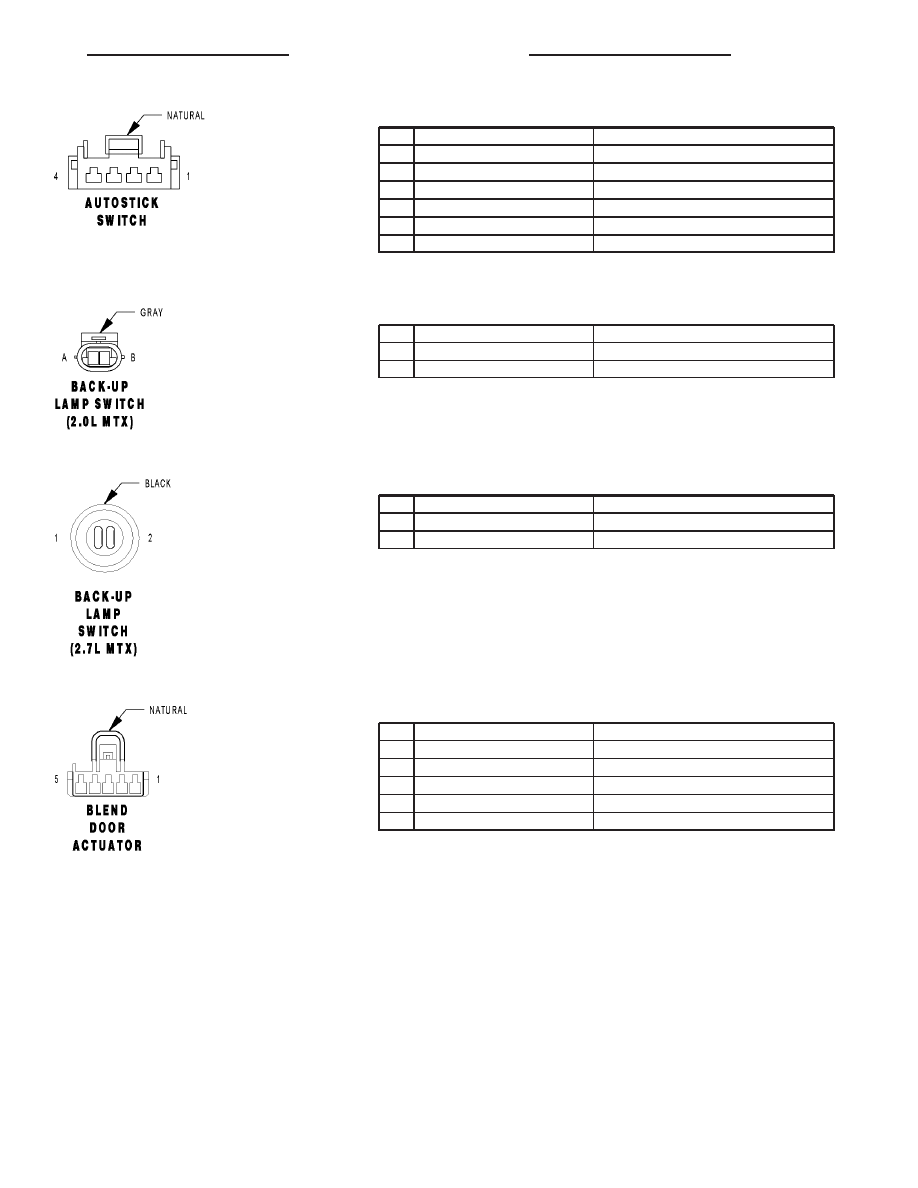

AUTOSTICK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

T44 20YL (JR27)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

1

T44 20YL/LB (JR41)

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

2

T5 20LG (JR27)

AUTOSTICK UPSHIFT SWITCH SIGNAL

2

T5 20LG/LB (JR41)

AUTOSTICK UPSHIFT SWITCH SIGNAL

3

Z191 20BK

GROUND

4

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

BACK-UP LAMP SWITCH (2.0L MTX) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

B

L1 18VT/BK

BACK-UP LAMP FEED

BACK-UP LAMP SWITCH (2.7L MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

L1 18VT/BK

BACK-UP LAMP FEED

BLEND DOOR ACTUATOR - NATURAL 5 WAY

CAV

CIRCUIT

FUNCTION

1

C33 20DB/RD

BLEND AIR DOOR DRIVER

2

C57 20DB/GY

SENSOR GROUND

3

C36 20RD/WT

BLEND DOOR FEEDBACK SIGNAL

4

C26 20PK/DB

5 VOLT SUPPLY

5

C34 20DB/WT

COMMON DOOR DRIVER

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

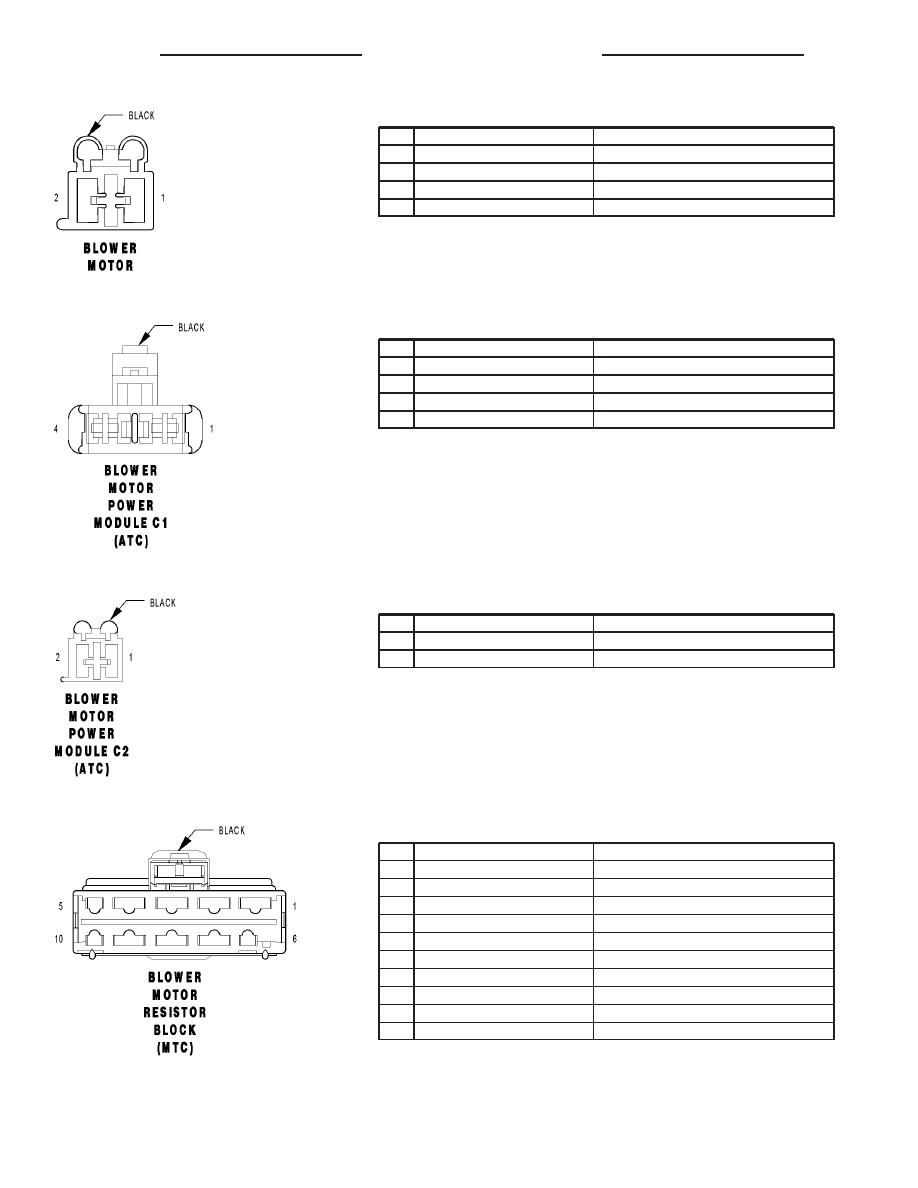

BLOWER MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C72 12GY (ATC)

BLOWER MOTOR SUPPLY

1

C7 12BK (MTC)

BLOWER MOTOR DRIVER

2

C71 12DB (ATC)

BLOWER MOTOR GROUND

2

C1 12DG (MTC)

FUSED IGNITION SWITCH OUTPUT (RUN)

BLOWER MOTOR POWER MODULE C1 (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z118 12BK

GROUND

3

C56 20RD/LG

BLOWER MOTOR CONTROL

4

C1 12DG

FUSED IGNITION SWITCH OUTPUT (RUN)

BLOWER MOTOR POWER MODULE C2 (ATC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C72 12GY

BLOWER MOTOR SUPPLY

2

C71 12DB

BLOWER MOTOR GROUND

BLOWER MOTOR RESISTOR BLOCK (MTC) - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

C7 12BK

BLOWER MOTOR DRIVER

2

C7 12BK/TN

HIGH BLOWER MOTOR DRIVER

3

C6 16LB

M2 BLOWER MOTOR DRIVER

4

C5 16LG

M1 BLOWER MOTOR DRIVER

5

C4 14TN

LOW BLOWER MOTOR DRIVER

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

8W - 80 - 12

8W-80 CONNECTOR PIN-OUTS

JR

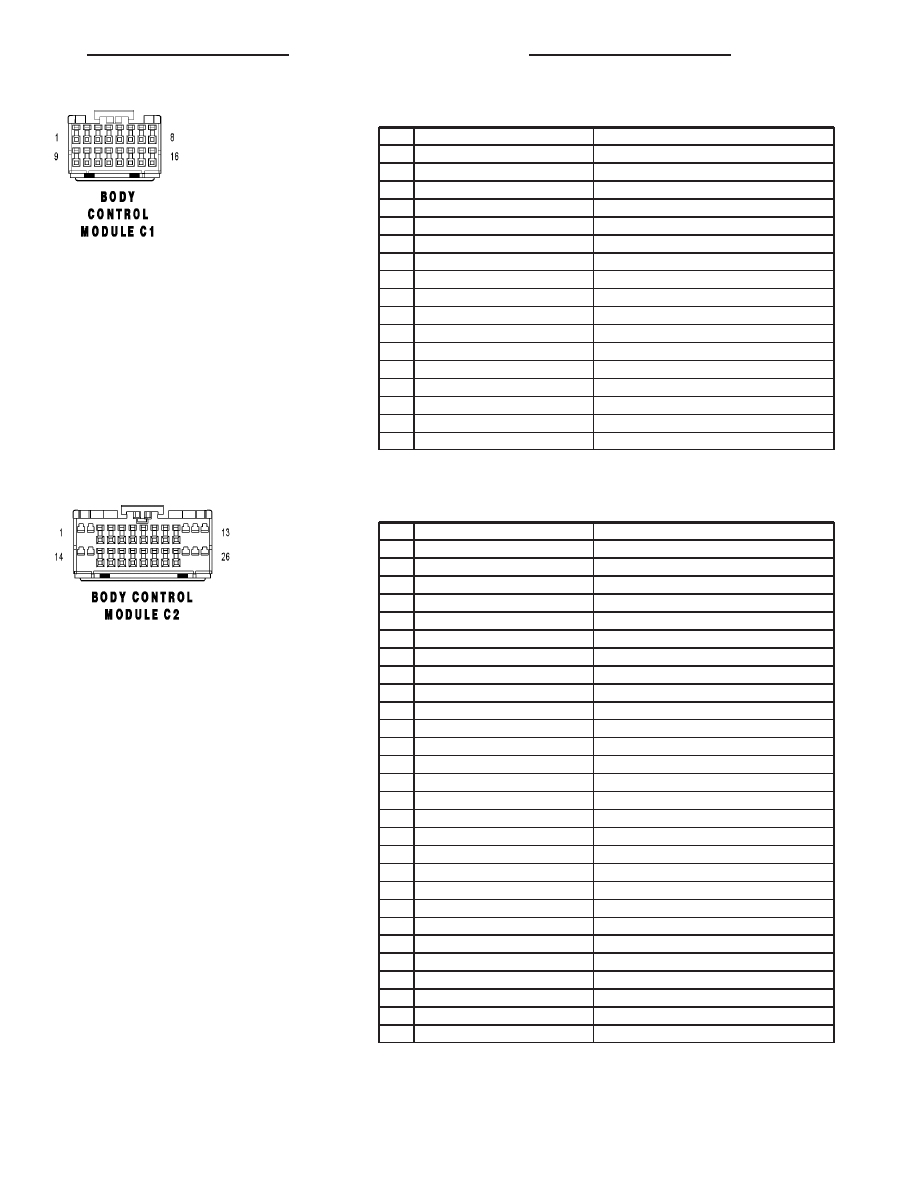

BODY CONTROL MODULE C1 - 16 WAY

CAV

CIRCUIT

FUNCTION

1

E19 20RD

PANEL LAMPS DRIVER

2

X3 20BK/RD

HORN/RADIO CONTROL MUX

3

G69 20BK/OR

VTSS INDICATOR DRIVER

4

G26 20LB

KEY-IN IGNITION SWITCH SENSE

5

L177 20WT/OR (PREMIUM)

PARK LAMP RELAY CONTROL

6

P58 20WT (EXPORT)

RKE EXTERNAL ANTENNA

7

P158 20BK (EXPORT)

RKE EXTERNAL ANTENNA

8

C10 20RD/TN (ATC)

IN-CAR TEMPERATURE SENSOR SIGNAL

9

C38 20DB (ATC)

SUN SENSOR SIGNAL

10

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

11

C56 20RD/LG (ATC)

BLOWER MOTOR CONTROL

12

A31 18BK/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

13

Z380 18BK/DG (EXCEPT BASE)

GROUND

14

E17 18YL/BK (EXCEPT EXPORT)

DAY BRIGHTNESS SENSE

15

L124 20WT/DB (PREMIUM)

AUTO HEADLAMP RELAY CONTROL

16

C9 20RD/TN (JR27 PREMIUM)

ASPIRATOR MOTOR DRIVER

16

C9 20YL/DG (JR41 PREMIUM)

ASPIRATOR MOTOR DRIVER

BODY CONTROL MODULE C2 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

C26 20PK/DB

5 VOLT SUPPLY

2

Z132 16BK/GY

GROUND

3

P1 20BK/WT

DECKLID RELEASE SWITCH SENSE

4

V52 20DG/RD

FRONT WIPER SWITCH MUX

5

C7 18BK/TN (MTC)

BLOWER MOTOR DRIVER

6

C21 20DB/OR (BASE)

A/C SWITCH SENSE

7

C37 20YL

MODE DOOR FEEDBACK SIGNAL

8

C36 18RD/WT

BLEND DOOR FEEDBACK SIGNAL

9

C12 20LG/BK

EVAPORATOR TEMPERATURE SENSOR SIGNAL

10

C57 20DB/GY

SENSOR GROUND

11

E2 18OR/BR

PANEL LAMPS DRIVER

12

E2 20OR

PANEL LAMPS DRIVER

13

-

-

14

C82 20YL/OR (BASE)

TEMPERATURE SELECT SIGNAL

15

C34 20DB/WT

COMMON DOOR DRIVER

16

D25 20VT/YL

PCI BUS (RADIO)

17

D25 20VT/YL (JR27)

PCI BUS (AIRBAG)

17

D25 20VT (JR41)

PCI BUS (AIRBAG)

18

D25 20VT/PK (EXCEPT JR41 BASE)

PCI BUS (SKIM)

19

D25 20VT/OR

PCI BUS (MIC)

20

D25 20VT/YL

PCI BUS (DLC)

21

D25 20VT/LG

PCI BUS (ATC)

22

E2 20OR

PANEL LAMPS DRIVER

23

C58 20RD/TN (BASE/EXPORT)

A/C MODE SWITCH MUX

23

L109 20WT (PREMIUM)

FUSED IGNITION SWITCH OUTPUT

24

C32 20GY/DB

RECIRCULATION DOOR DRIVER

25

C33 20DB/RD

BLEND AIR DOOR DRIVER

26

C35 20DG/YL

MODE DOOR DRIVER

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 13

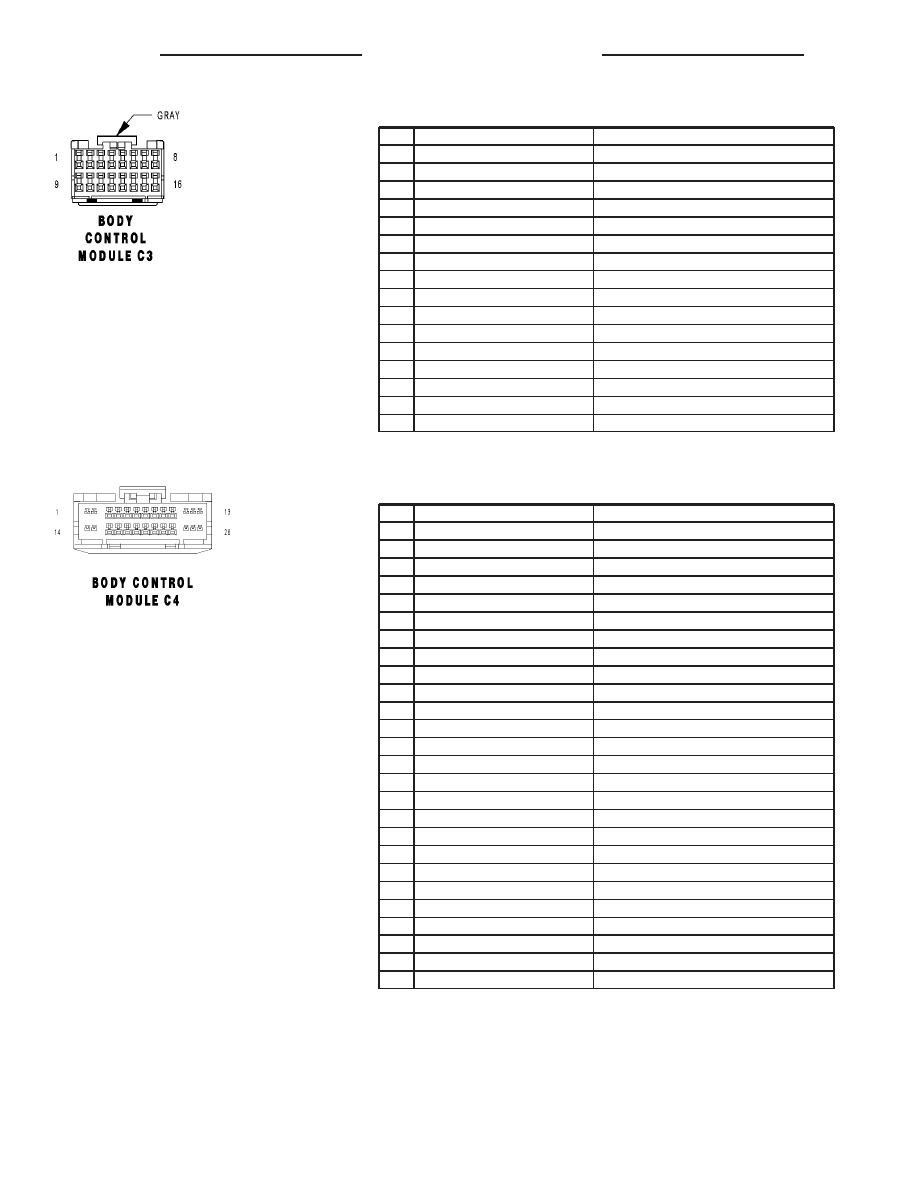

BODY CONTROL MODULE C3 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

D25 20OR

PCI BUS (PCM)

2

D25 18YL/VT

PCI BUS (ABS)

3

D25 20VT/YL

PCI BUS (PCM)

4

V55 20TN/RD

FRONT WIPER PARK SWITCH SENSE

5

V14 20RD/VT

FRONT WIPER ON/OFF RELAY CONTROL

6

V16 20VT/PK

FRONT WIPER HIGH/LOW RELAY CONTROL

7

-

-

8

-

-

9

V58 18BR/YL (HEADLAMP WASHER)

HEADLAMP WASHER RELAY CONTROL

10

V10 18BR

FRONT WASHER PUMP MOTOR CONTROL

11

-

-

12

-

-

13

Z132 18BK

GROUND

14

-

-

15

-

-

16

P340 18LG/YL (HEATED SEAT)

HEATED SEAT RELAY CONTROL

BODY CONTROL MODULE C4 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

P2 20BK/WT

DECKLID RELEASE SOLENOID DRIVER

2

Q37 20OR/WT (JR27)

WINDOW DROP RELAY CONTROL

3

G72 20DG/OR (JR27 EXPORT)

RIGHT CENTRAL LOCK/UNLOCK

4

G73 20LG/OR (VTSS)

DRIVER CYLINDER LOCK SWITCH MUX

5

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

6

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

7

G77 20TN/OR (JR41)

LEFT REAR DOOR AJAR SWITCH SENSE

8

G76 20TN/YL (JR41)

RIGHT REAR DOOR AJAR SWITCH SENSE

9

P175 20OR/BK

DRIVER LOCK RELAY OUTPUT

10

P179 20OR/BR (JR41)

LEFT REAR LOCK RELAY OUTPUT

11

P180 20OR/TN (JR41)

RIGHT REAR LOCK RELAY OUTPUT

12

P176 20PK/BK

PASSENGER LOCK RELAY OUTPUT

13

P177 20DB/WT

DRIVER UNLOCK RELAY OUTPUT

14

G38 18GY (JR27)

GARAGE DOOR OPENER ENABLE

15

P97 20WT/DG

DRIVER DOOR SWITCH MUX

16

P96 20WT/LG

PASSENGER DOOR SWITCH MUX

17

Q31 20WT/BK (JR27)

CONVERTIBLE TOP SWITCH MUX

18

G78 18TN/BK

DECKLID AJAR SWITCH SENSE

19

E2 20OR

PANEL LAMPS DRIVER

20

P6 20RD/WT (JR27)

TOP UP RELAY CONTROL

21

G71 20VT/YL (VTSS)

DECKLID SECURITY SWITCH SENSE

22

G4 20DB

FUEL LEVEL SENSOR SIGNAL

23

P5 20YL/BK (JR27)

TOP DOWN RELAY CONTROL

24

P182 20PK/DB (JR41)

RIGHT REAR UNLOCK RELAY OUTPUT

25

P178 20PK/LB

PASSENGER UNLOCK RELAY OUTPUT

26

P181 20PK/BK (JR41)

LEFT REAR UNLOCK RELAY OUTPUT

8W - 80 - 14

8W-80 CONNECTOR PIN-OUTS

JR
