Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 439

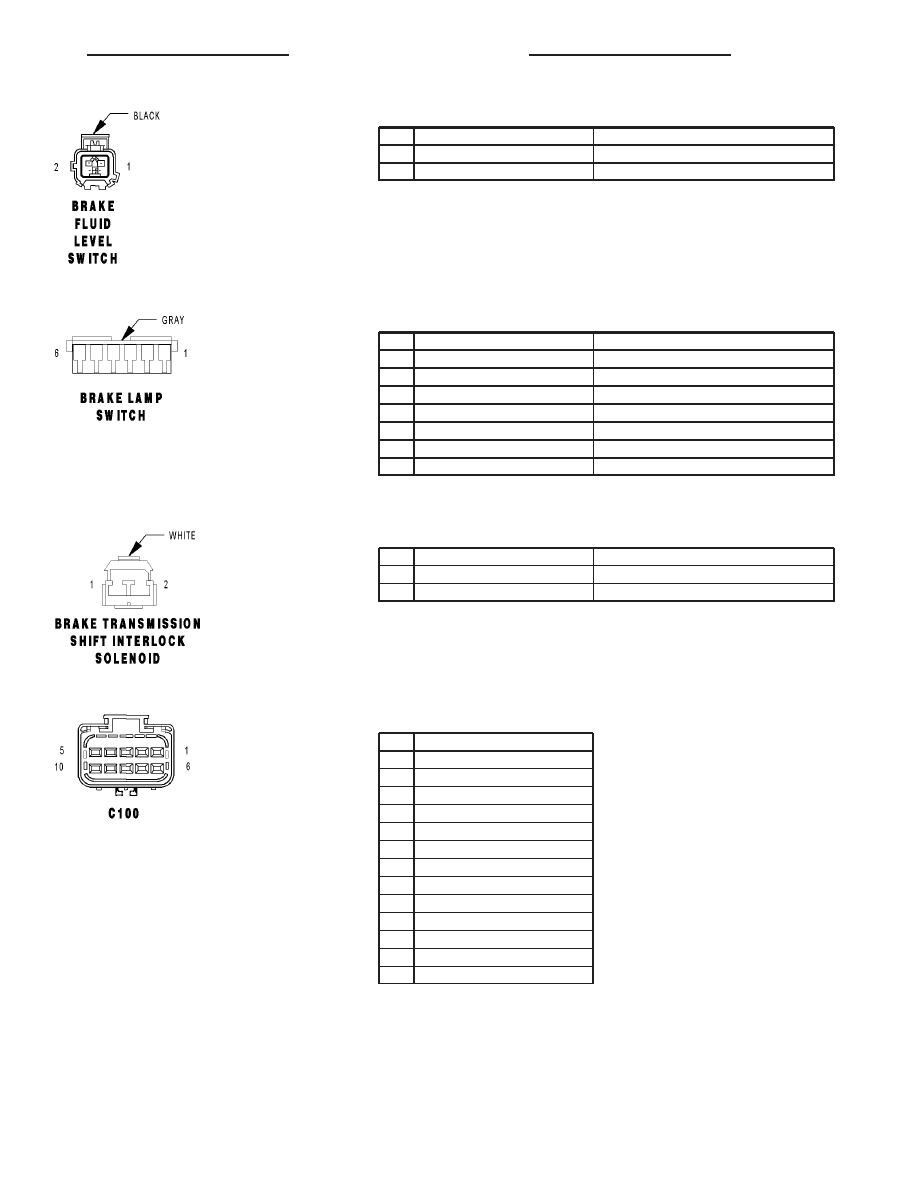

BRAKE FLUID LEVEL SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

2

Z231 20BK

GROUND

BRAKE LAMP SWITCH - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE SWITCH SIGNAL

2

Z241 20BK (2.7L MTX)

GROUND

2

Z241 20BK/LG (EXCEPT 2.7L MTX)

GROUND

3

V32 20YL/RD

S/C SUPPLY

4

V30 20DB/RD

SPEED CONTROL BRAKE SWITCH OUTPUT

5

L50 16WT/TN

BRAKE LAMP SWITCH OUTPUT

6

A7 18RD/BK

FUSED B(+)

BRAKE TRANSMISSION SHIFT INTERLOCK SOLENOID - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

K29 20WT/PK

BRAKE SWITCH SIGNAL

2

F20 20WT/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

C100 - (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

A15 16PK (BASE/EXPORT)

1

A15 16PK/LB (PREMIUM)

2

A51 20RD/WT

2

A51 20RD/WT (SKIM)

3

D6 20PK/LB (EATX)

3

D6 20PK/LB (EATX)

4

D20 20LG

5

D21 20PK

6

G6 20GY

7

-

8

K29 20WT/PK (EATX)

9

L101 18RD (EXPORT)

10

-

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 15

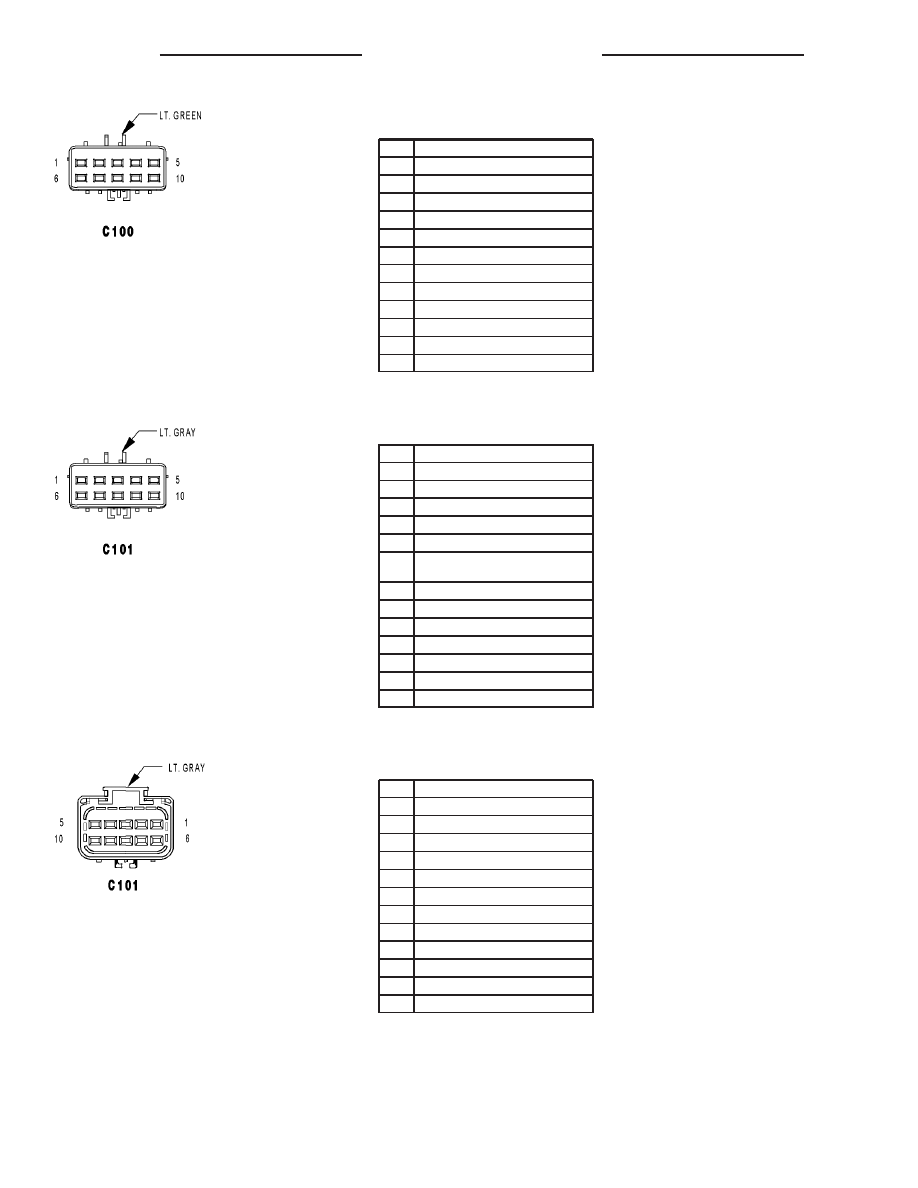

C100 - LT. GREEN (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

A15 16PK

2

A51 20RD/WT

3

D6 20PK/LB (EATX)

4

D20 20LG

5

D21 20PK

6

G6 18GY

7

-

8

K29 20WT/PK (EATX)

8

K29 20WT/PK (EATX)

9

L101 18RD (EXPORT)

9

L101 18RD (EXPORT)

10

-

C101 - LT. GRAY (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

A1 18RD

2

F12 20DB/WT

3

A41 16YL

3

A41 16YL

4

A2 12PK/BK

5

F20 20WT/YL (EXCEPT JR27 MTX
EXPORT)

5

F20 18WT/YL (JR27 MTX EXPORT)

6

F30 16RD

7

V10 18BR

7

V10 18BR

8

V37 20RD/LG

9

L36 18LG (JR27 EXPORT)

10

D15 20WT/DG

C101 - LT. GRAY (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

A1 18RD

2

F12 20DB/WT (EXCEPT SKIM)

3

A41 18YL

4

A2 12PK/BK

5

F20 20WT/YL

5

F20 20WT (EXCEPT ATC)

6

F30 18RD

6

F30 16RD

7

V10 18BR

8

V37 20RD/LG

9

L36 18LG (JR27 EXPORT)

10

D15 20WT/DG

8W - 80 - 16

8W-80 CONNECTOR PIN-OUTS

JR

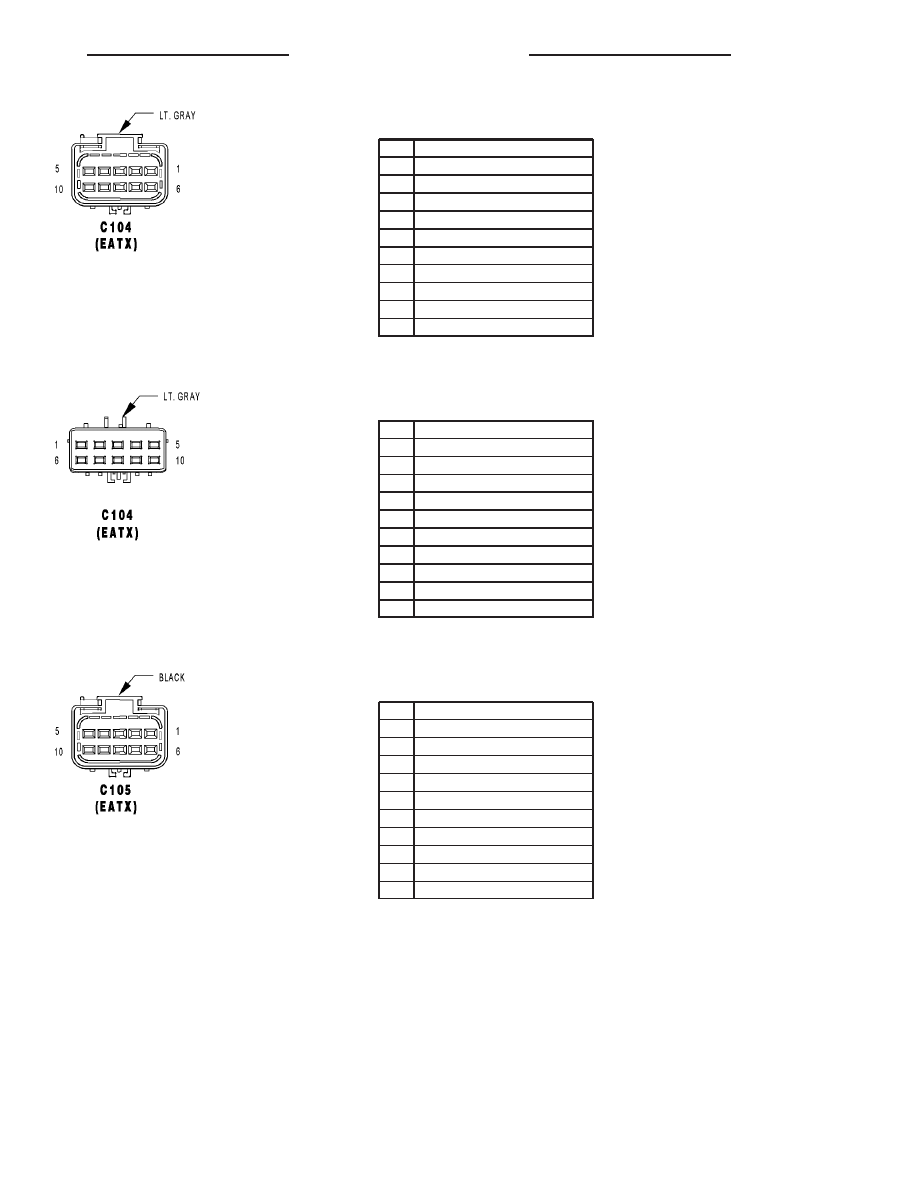

C104 (EATX) - LT. GRAY (HEADLAMP AND

DASH SIDE)

CAV

CIRCUIT

1

T9 20OR/BK

2

T54 20VT/YL

3

T41 20BK/WT

4

-

5

T16 20RD

6

T19 20WT

7

T41 20BK/WT

8

T50 20DG

9

T59 20PK

10

T60 20BR

C104 (EATX) - LT. GRAY (AUTOMATIC TRANS-

MISSION SIDE)

CAV

CIRCUIT

1

T9 18OR/BK

2

T54 18VT/YL

3

T41 20BK/WT

4

-

5

T16 16RD

6

T19 18WT

7

T41 20BK/LB

8

T50 18DG

9

T59 18PK

10

T60 18BR

C105 (EATX) - BLACK (HEADLAMP AND DASH

SIDE)

CAV

CIRCUIT

1

F20 18 WT

2

T1 20LG/BK

3

T3 20VT

4

T13 20DB/BK

5

T14 20LG/WT

6

T20 20LB

7

T42 20VT/WT

8

T47 20YL/BK

9

T52 20RD/BK

10

L1 18VT/BK

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 17

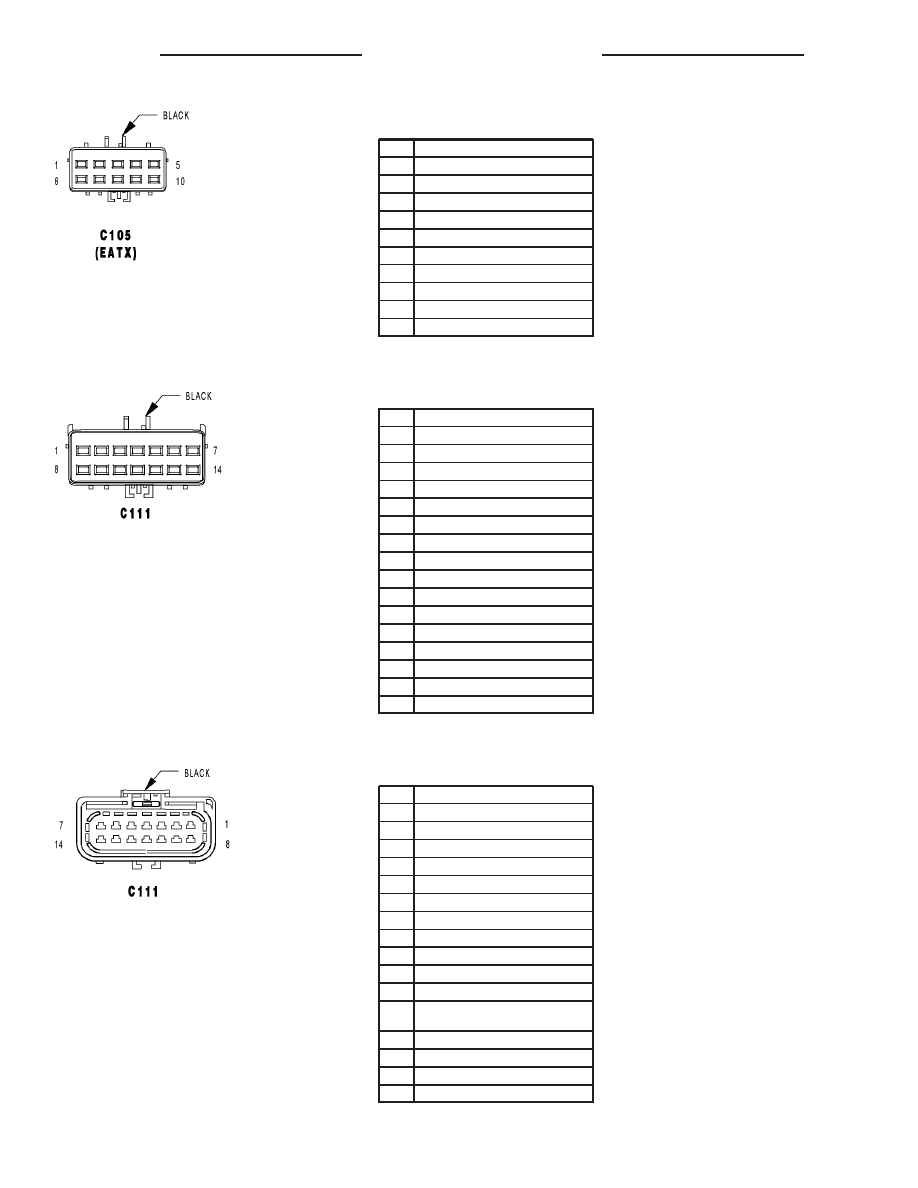

C105 (EATX) - BLACK (AUTOMATIC TRANSMIS-

SION SIDE)

CAV

CIRCUIT

1

F20 18WT

2

T1 20LG/BK

3

T3 18VT

4

T13 18DB/BK

5

T14 18LG/WT

6

T20 18LB

7

T42 20VT/WT

8

T47 18YL/BK

9

T52 18RD/BK

10

L1 18VT/BK

C111 - BLACK (ENGINE HARNESS SIDE)

CAV

CIRCUIT

1

Z1 20BK

2

C3 14DB/BK

3

K904 18DB/DG

4

K57 20DB (2.4L PZEV)

4

K141 20TN/WT (2.7L)

5

T40 16BR (2.0L/2.4L)

5

T40 12BR (2.7L)

6

F42 18DG/LG

7

K199 18BR/VT (2.7L)

8

G6 20GY

9

C18 20DB

10

-

11

K10 20DB/LG (2.0L)

12

K399 18BR/GY (2.7L)

13

K341 20TN/WT (2.7L)

14

Z88 16BK/LG (2.7L)

C111 - BLACK (HEADLAMP AND DASH SIDE)

CAV

CIRCUIT

1

Z186 20BK

2

C3 14DB/BK

3

K904 18DB/DG

4

K57 20DB (2.4L PZEV)

4

K141 20TN/WT (2.7L)

5

T40 16BR (2.0L/2.4L)

5

T40 12BR (2.7L)

6

F42 16LG/DG

7

K199 18BR/VT (2.7L)

8

G6 18GY

9

C18 20DB

10

F142 16OR/DG (EXCEPT 2.4L PZEV/
EXPORT MTX)

11

K10 18DB/LG (2.0L)

12

K399 18BR/GY (2.7L)

13

K341 20PK/WT (2.7L)

14

Z192 16BK/LG (2.7L)

8W - 80 - 18

8W-80 CONNECTOR PIN-OUTS

JR
