Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 445

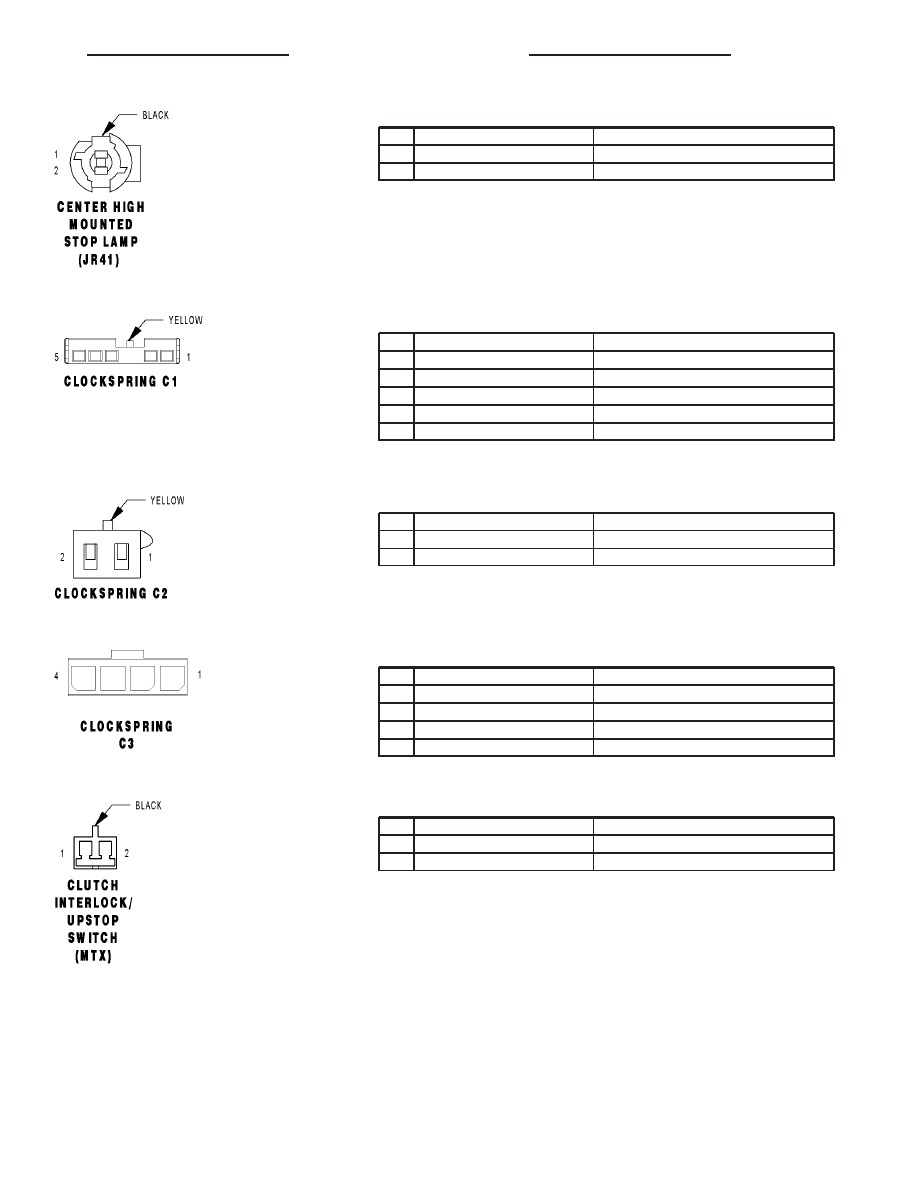

CENTER HIGH MOUNTED STOP LAMP (JR41) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

L50 18BK/TN

BRAKE LAMP SWITCH OUTPUT

CLOCKSPRING C1 - YELLOW 5 WAY

CAV

CIRCUIT

FUNCTION

1

V37 20RD/LG

S/C SWITCH SIGNAL

2

Z123 20BK/OR

GROUND

3

X3 20BK/RD

HORN/RADIO CONTROL MUX

4

R63 20TN/LB

DRIVER SQUIB 2 LINE 2

5

R61 20OR/LB

DRIVER SQUIB 2 LINE 1

CLOCKSPRING C2 - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

2

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

CLOCKSPRING C3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

V37 22RD/LG

S/C SWITCH SIGNAL

2

Z123 22BK/LB

GROUND

3

Z123 22BK/OR

GROUND

4

X3 22BK/RD

HORN/RADIO CONTROL MUX

CLUTCH INTERLOCK/UPSTOP SWITCH (MTX) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

T26 20DG/OR

CLUTCH INTERLOCK/ UPSTOP SWITCH OUTPUT

2

Z1 20BK

GROUND

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

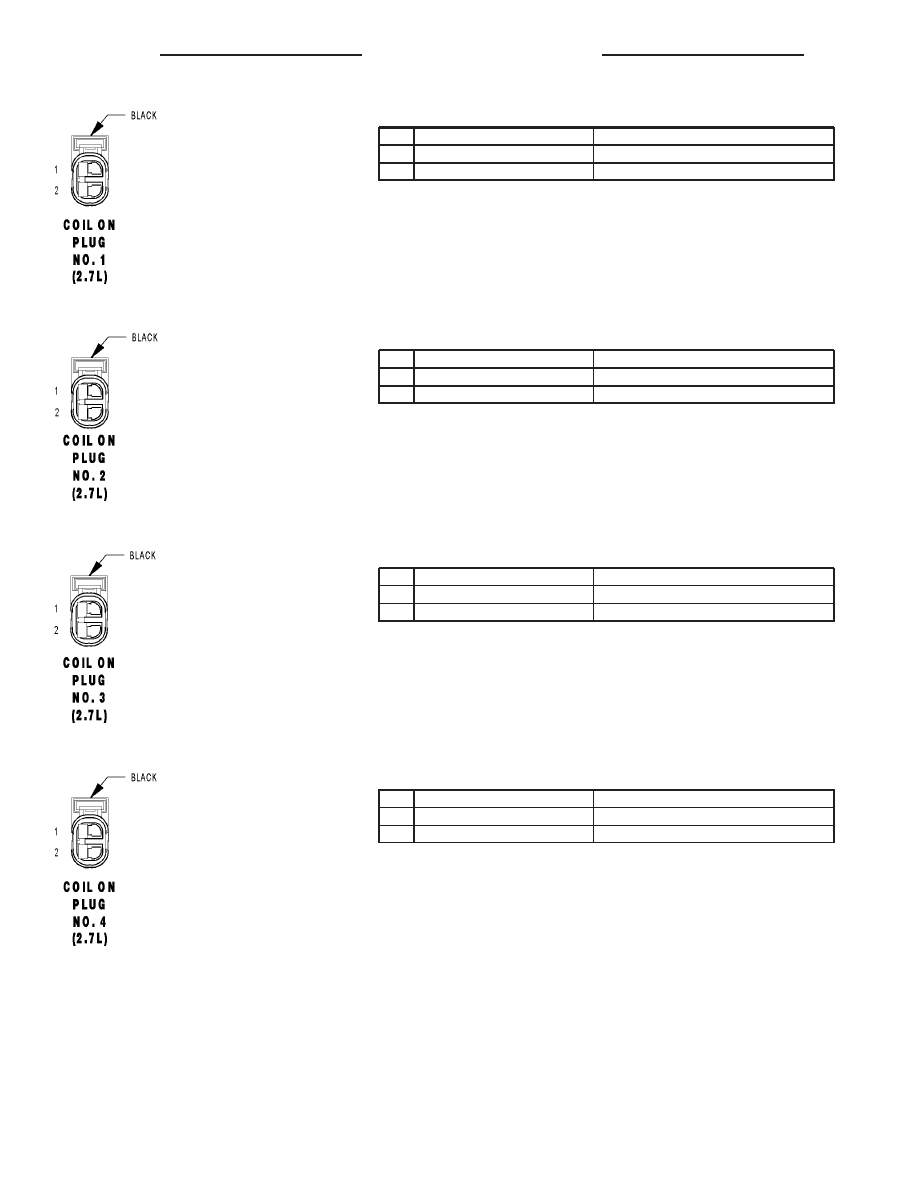

COIL ON PLUG NO. 1 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K91 18TN/RD

COIL CONTROL NO. 1

COIL ON PLUG NO. 2 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K92 18TN/PK

COIL CONTROL NO. 2

COIL ON PLUG NO. 3 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K93 18TN/OR

COIL CONTROL NO. 3

COIL ON PLUG NO. 4 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K94 18TN/LG

COIL CONTROL NO. 4

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

JR

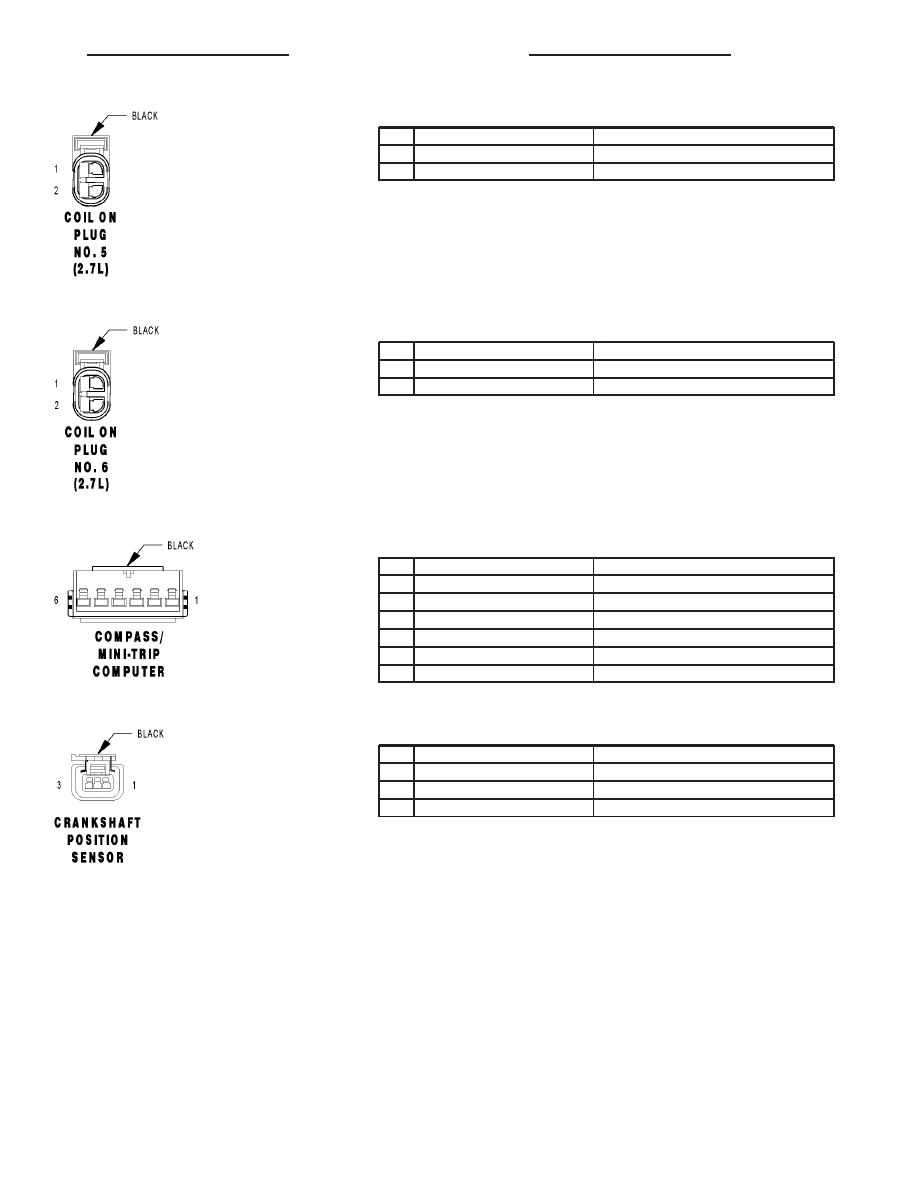

COIL ON PLUG NO. 5 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K95 18TN/DG

COIL CONTROL NO. 5

COIL ON PLUG NO. 6 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K96 18TN/LB

COIL CONTROL NO. 6

COMPASS/MINI-TRIP COMPUTER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/RD

PCI BUS

3

M1 20PK

FUSED B(+)

4

Z104 20BK

GROUND

5

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

6

-

-

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND 1

3

K24 20GY/BK

CKP SIGNAL

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41

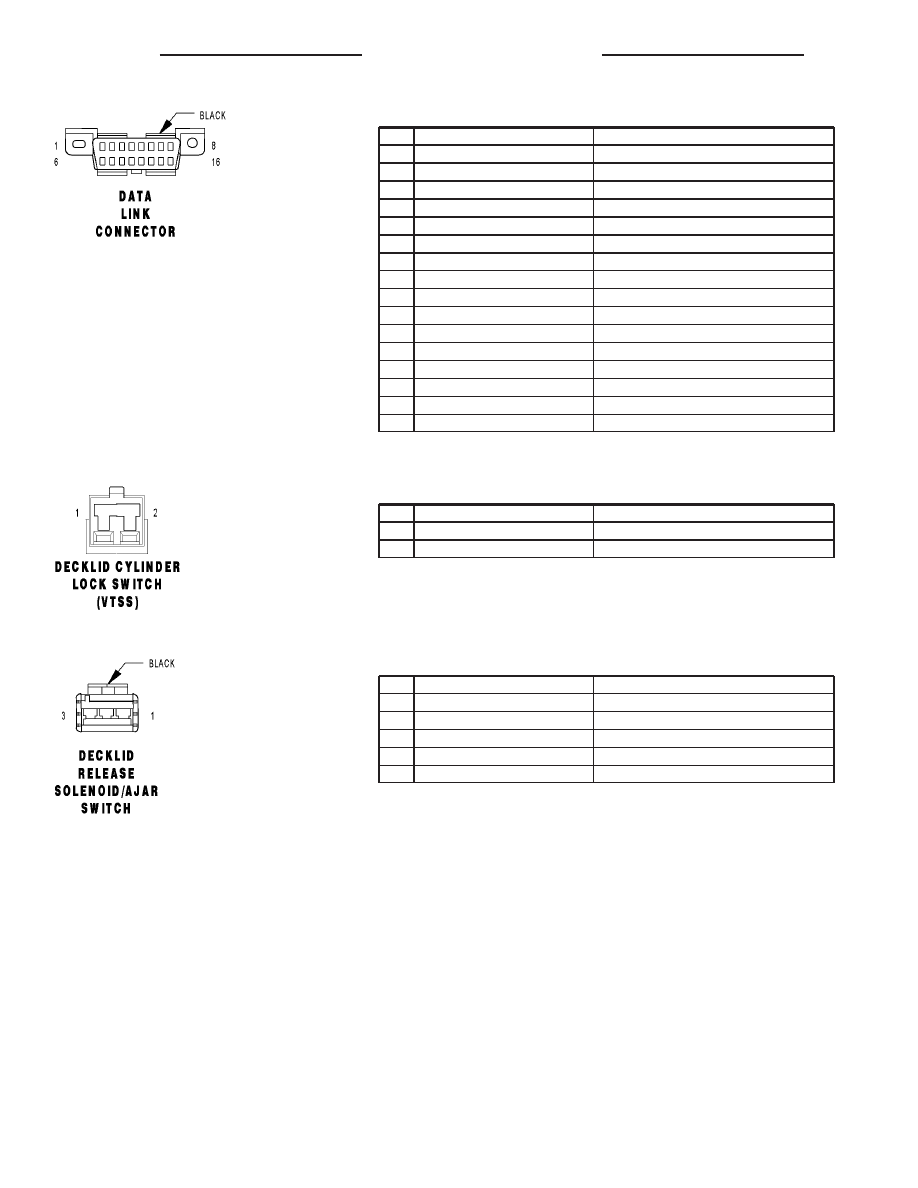

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (DLC)

3

-

-

4

Z305 20BK/YL

GROUND

5

Z306 20BK/VT

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT

8

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

9

D6 20PK/LB

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG

SCI TRANSMIT (TCM)

16

M1 20PK

FUSED B(+)

DECKLID CYLINDER LOCK SWITCH (VTSS) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z236 20BK

GROUND

2

G71 20VT/YL

DECKLID SECURITY SWITCH SENSE

DECKLID RELEASE SOLENOID/AJAR SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z217 20BK (JR27)

GROUND

1

Z217 20BK/VT (JR41)

GROUND

2

G78 18TN/BK

DECKLID AJAR SWITCH SENSE

2

G78 18TN/BK

DECKLID AJAR SWITCH SENSE

3

P2 20BK/WT

DECKLID RELEASE SOLENOID DRIVER

8W - 80 - 42

8W-80 CONNECTOR PIN-OUTS

JR
