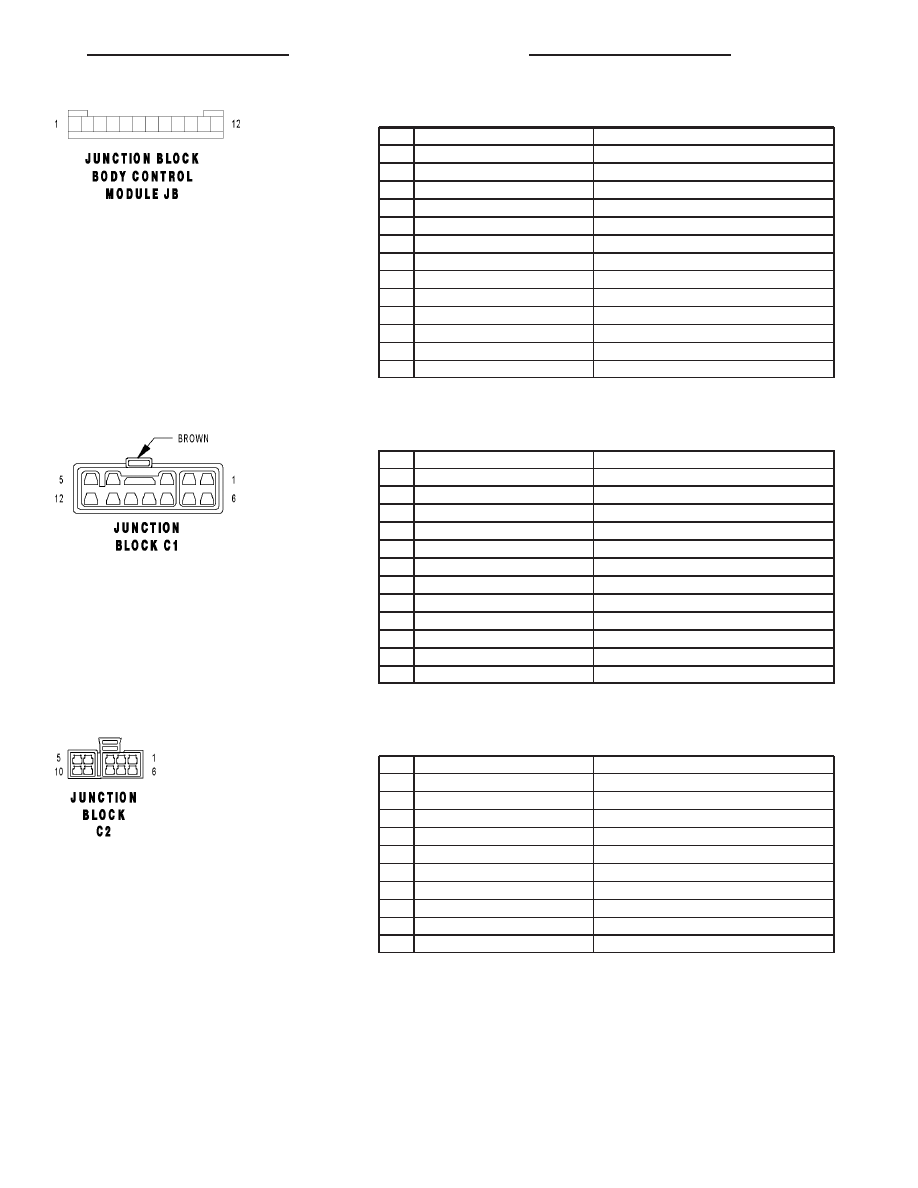

JUNCTION BLOCK BODY CONTROL MODULE JB - 12 WAY

CAV

CIRCUIT

FUNCTION

1

L3 14RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

2

INTERNAL

FUSED B(+)

3

INTERNAL

REAR WINDOW DEFOGGER RELAY CONTROL

4

INTERNAL

HEADLAMP DELAY RELAY OUTPUT

5

INTERNAL

HEADLAMP DELAY RELAY CONTROL

6

INTERNAL

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

7

INTERNAL

HORN RELAY CONTROL

8

INTERNAL

HEADLAMP SWITCH OUTPUT

9

M2 18YL (JR27)

COURTESY LAMPS DRIVER

9

M2 20YL (JR41)

COURTESY LAMPS DRIVER

10

INTERNAL

GROUND

11

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

INTERNAL

FUSED B(+)

JUNCTION BLOCK C1 - BROWN 12 WAY

CAV

CIRCUIT

FUNCTION

1

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

2

-

-

3

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

4

L60 20TN

RIGHT TURN SIGNAL

5

L61 16LG

LEFT TURN SIGNAL

6

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

7

-

-

8

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

9

L7 20BK/BR

HEADLAMP SWITCH OUTPUT

10

L39 20LB/OR (FRONT FOG LAMPS)

FOG LAMP SWITCH OUTPUT

11

L39 20LB (FRONT FOG LAMPS)

FOG LAMP SWITCH OUTPUT

12

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

JUNCTION BLOCK C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

L50 20WT/TN (ABS)

BRAKE LAMP SWITCH OUTPUT

2

A7 18RD/BK

FUSED B(+)

3

L50 16WT/TN

BRAKE LAMP SWITCH OUTPUT

4

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

5

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

6

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

7

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

X2 20DG/RD

HORN RELAY OUTPUT

9

F20 20WT/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

10

F13 20DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

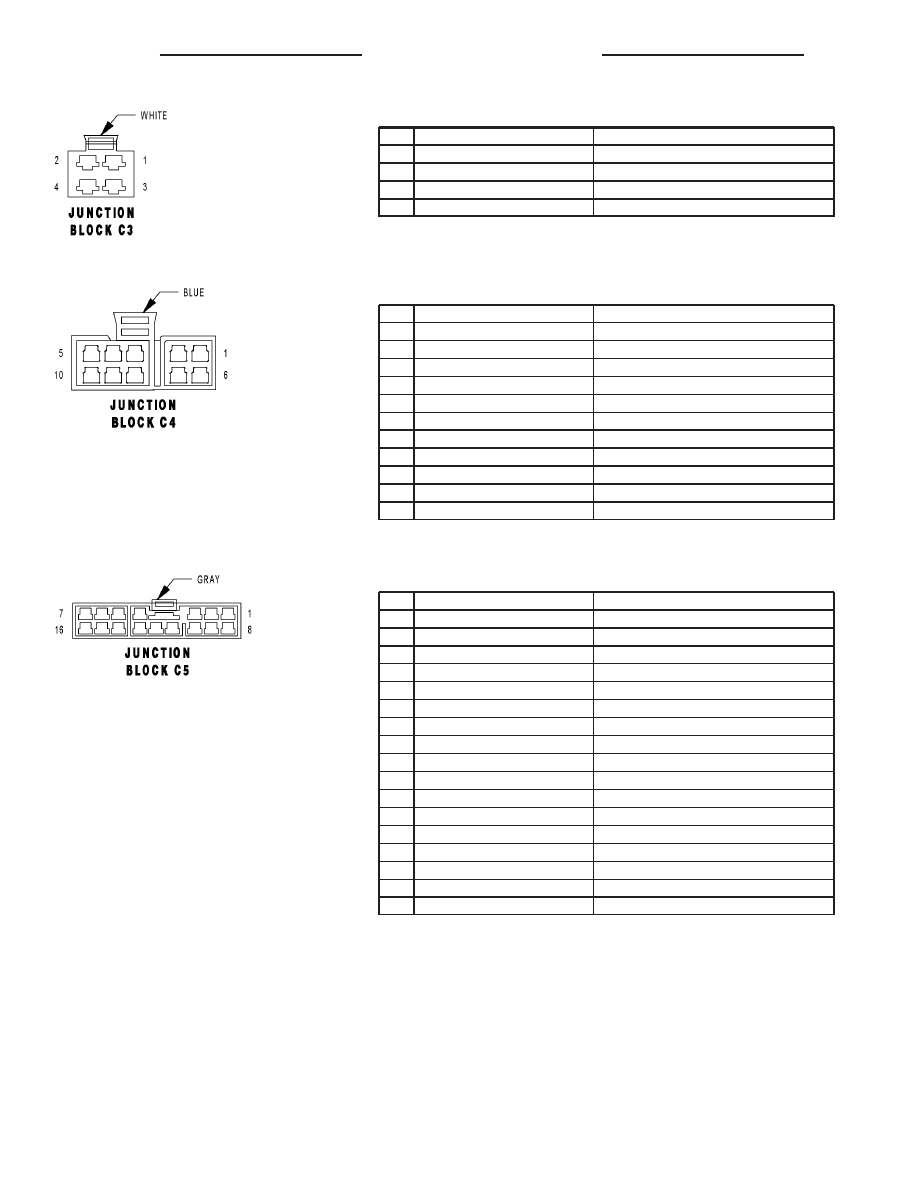

JUNCTION BLOCK C3 - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

A7 16RD/BK

FUSED B(+)

2

A13 12PK/WT

FUSED B(+)

3

A3 12RD/WT

FUSED B(+)

4

A4 12BK/PK

FUSED B(+)

JUNCTION BLOCK C4 - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z106 18BK/OR

GROUND

3

Z239 20BK/LB

GROUND

4

F23 20DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

5

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

6

Z3 16BK/OR (JR27 EXPORT)

GROUND

6

Z3 16BK (JR41 EXPORT)

GROUND

7

Z305 20BK/YL

GROUND

8

-

-

9

Z115 16BK/RD (PREMIUM)

GROUND

10

Z126 16BK/LG (JR41 PREMIUM)

GROUND

JUNCTION BLOCK C5 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT (PREMIUM)

FUSED B(+)

2

-

-

3

L7 16BK/YL

HEADLAMP SWITCH OUTPUT

4

-

-

5

L39 20LB/WT

FOG LAMP SWITCH OUTPUT

6

G9 18GY/BK

BRAKE WARNING INDICATOR DRIVER

7

-

-

8

-

-

9

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

L39 18LB

FOG LAMP SWITCH OUTPUT

11

-

-

12

M1 18PK

FUSED B(+)

13

M1 20PK/DB

FUSED B(+)

14

A31 16BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

Z110 20BK

GROUND

16

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

16

F14 18LG/YL (JR41)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

JR

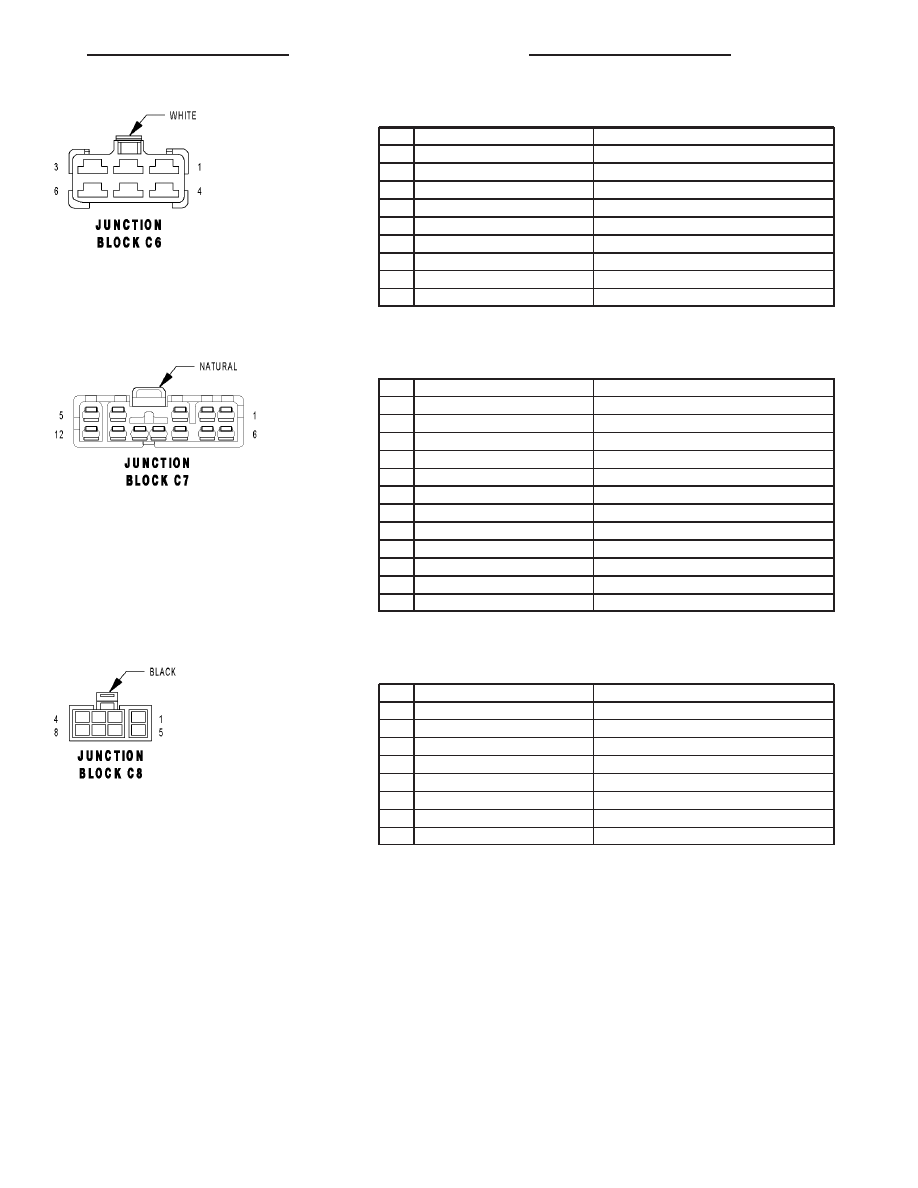

JUNCTION BLOCK C6 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

A22 12BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

2

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

2

L4 16VT/WT (BASE/EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

3

L3 14RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

4

A3 16RD/WT

FUSED B(+)

4

A3 16RD/WT

FUSED B(+)

5

-

-

6

C1 12DG (ATC)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

C1 14DG (MTC)

FUSED IGNITION SWITCH OUTPUT (RUN)

JUNCTION BLOCK C7 - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

F13 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

A81 20DG/RD

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

3

L60 18TN/BR

RIGHT TURN SIGNAL

4

L44 20VT/RD (BASE)

FUSED RIGHT LOW BEAM OUTPUT

5

C16 20LB/YL (MTC)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

L61 20LG

LEFT TURN SIGNAL

8

L60 16TN

RIGHT TURN SIGNAL

9

L61 18LG/TN

LEFT TURN SIGNAL

10

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

11

F33 20PK/WT

FUSED B(+)

12

F33 16PK/RD

FUSED B(+)

JUNCTION BLOCK C8 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q1 14YL (JR41)

POWER WINDOW SWITCH FEED

2

M1 16PK

FUSED B(+)

3

C16 20LB/YL (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

C16 20LB/OR (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

6

Q1 14YL/VT (JR41)

POWER WINDOW SWITCH FEED

7

Q1 14YL/WT (JR41)

POWER WINDOW SWITCH FEED

8

Q1 14YL/TN (JR41)

POWER WINDOW SWITCH FEED

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 57

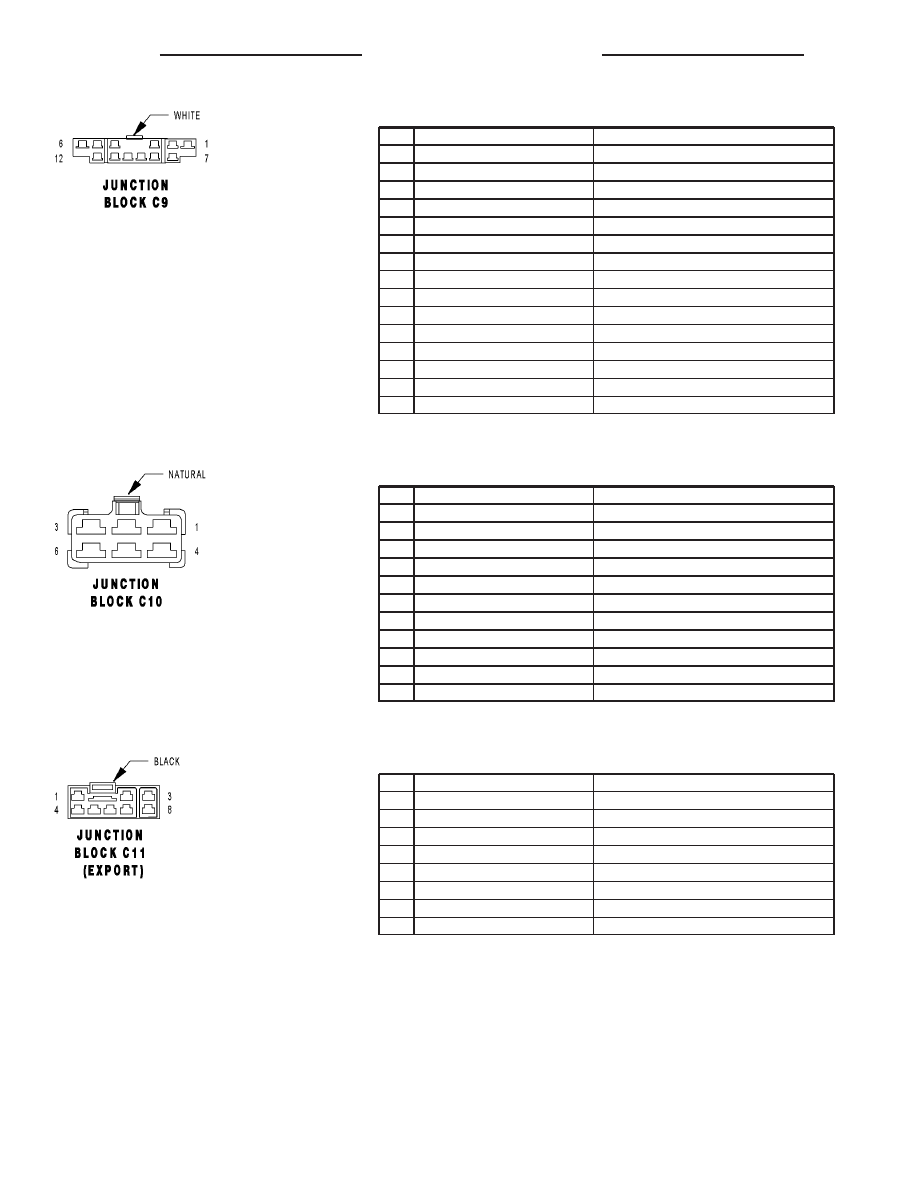

JUNCTION BLOCK C9 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

F35 16RD (POWER SEATS)

FUSED B(+)

2

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

F20 20WT (JR27)

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Z313 14BK

GROUND

4

L60 20TN

RIGHT TURN SIGNAL

5

L61 20LG

LEFT TURN SIGNAL

6

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

7

M1 18PK/VT

FUSED B(+)

8

-

-

9

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

9

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

10

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

10

L7 20BK/YL (JR27)

HEADLAMP SWITCH OUTPUT

11

-

-

12

M1 18PK

FUSED B(+)

JUNCTION BLOCK C10 - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

M2 18YL (JR27)

COURTESY LAMPS DRIVER

1

M2 18BK/YL (JR27)

COURTESY LAMPS DRIVER

1

M2 20YL (JR41)

COURTESY LAMPS DRIVER

1

M2 20YL (JR41)

COURTESY LAMPS DRIVER

2

-

-

3

F21 18TN (JR41 PREMIUM)

FUSED IGNITION SWITCH OUTPUT (RUN)

4

Z312 20BK (JR27)

GROUND

4

Z312 20BK (JR27)

GROUND

4

Z312 18BK (JR41 PREMIUM)

GROUND

5

-

-

6

M1 20PK

FUSED B(+)

JUNCTION BLOCK C11 (EXPORT) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L25 20BR

FUSED FOG LAMP SWITCH FEED

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

8W - 80 - 58

8W-80 CONNECTOR PIN-OUTS

JR
