Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 453





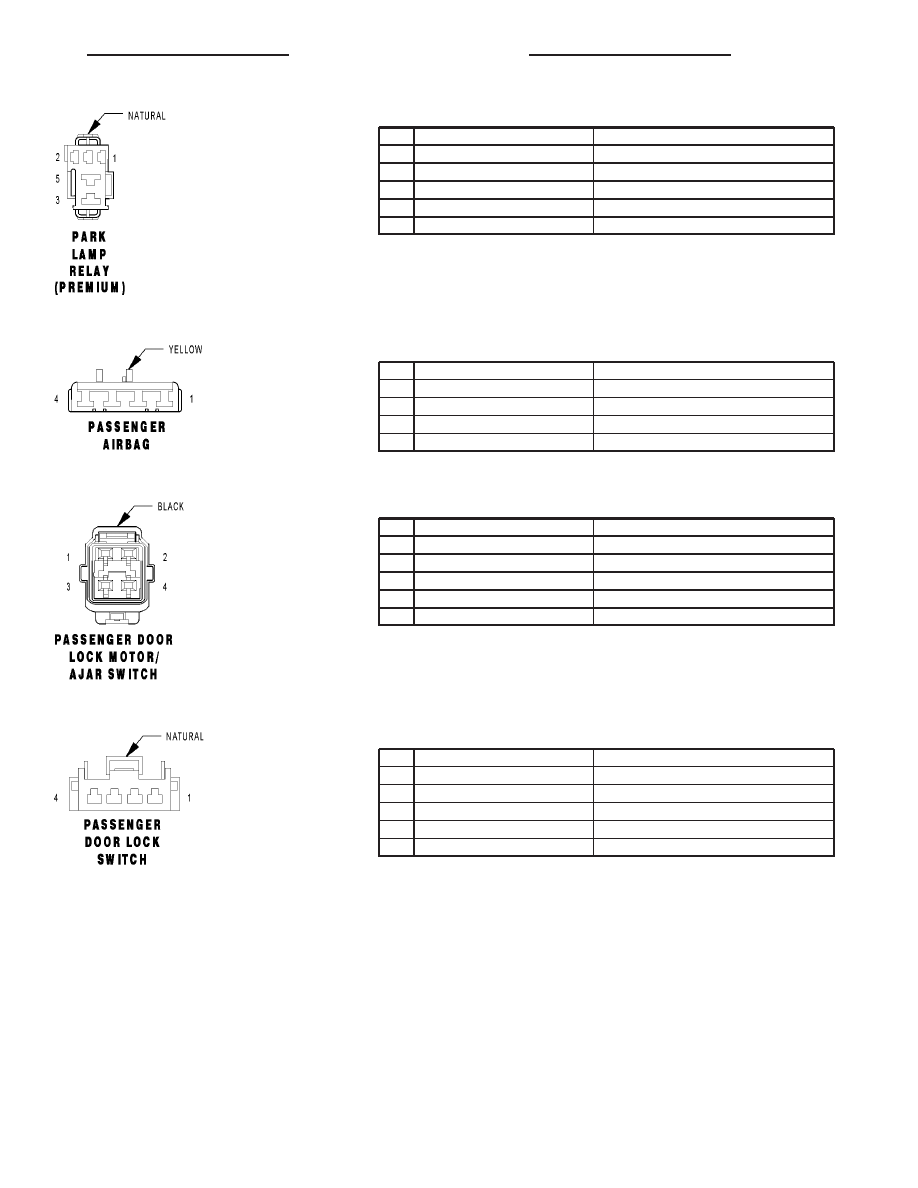

PARK LAMP RELAY (PREMIUM) - NATURAL 5 WAY

CAV

CIRCUIT

FUNCTION

1

L177 20WT/OR

PARK LAMP RELAY CONTROL

2

F33 18PK/RD

FUSED B(+)

3

L7 16BK/YL

HEADLAMP SWITCH OUTPUT

4

L7 16BK/YL

HEADLAMP SWITCH OUTPUT

5

F33 20PK/RD

FUSED B(+)

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

2

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

3

R62 20OR/YL

PASSENGER SQUIB 2 LINE 1

4

R64 20TN/YL

PASSENGER SQUIB 2 LINE 2

PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z315 20BK (JR27)

GROUND

2

Z242 20BK (JR41)

GROUND

3

P178 20PK/LB

PASSENGER UNLOCK RELAY OUTPUT

4

P176 20PK/BK

PASSENGER LOCK RELAY OUTPUT

PASSENGER DOOR LOCK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

-

-

3

Z315 20BK (JR27)

GROUND

3

Z242 20BK (JR41)

GROUND

4

P96 20WT/LG

PASSENGER DOOR SWITCH MUX

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 71

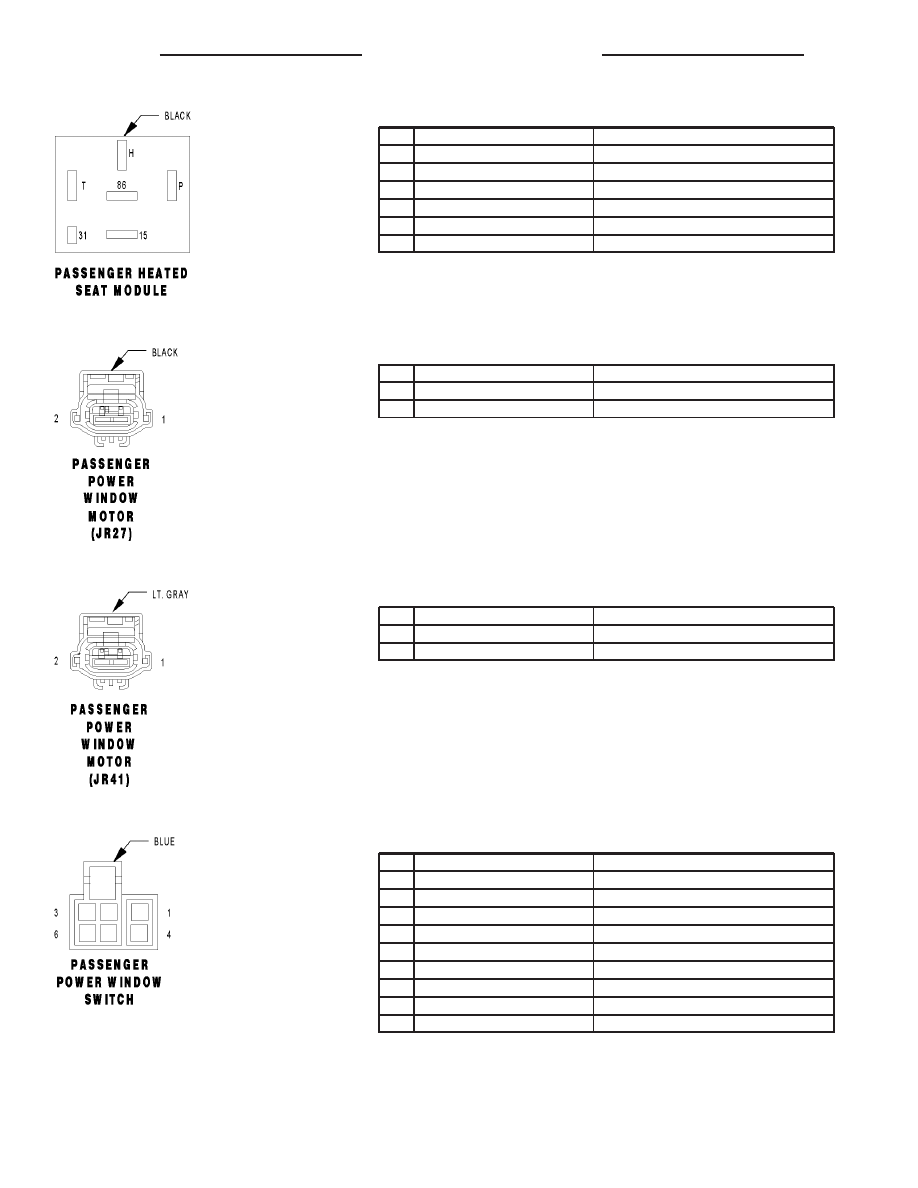

PASSENGER HEATED SEAT MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

15

P86 16PK/BK

HEATED SEAT RELAY OUTPUT

31

Z122 16BK

GROUND

86

F98 20RD/WT

PASSENGER HEATED SEAT FEED

H

-

-

P

P8 20LB/WT

PASSENGER HEATED SEAT SWITCH OUTPUT

T

-

-

PASSENGER POWER WINDOW MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 14BR

RIGHT FRONT WINDOW DRIVER (UP)

PASSENGER POWER WINDOW MOTOR (JR41) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 16VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 16BR

RIGHT FRONT WINDOW DRIVER (UP)

PASSENGER POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT (JR27)

RIGHT FRONT WINDOW DRIVER (DOWN)

1

Q22 16VT (JR41)

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q16 14BR/WT

MASTER WINDOW SWITCH RIGHT FRONT (UP)

3

-

-

4

Q26 14VT/WT

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

5

Q12 14BR (JR27)

RIGHT FRONT WINDOW DRIVER (UP)

5

Q12 16BR (JR41)

RIGHT FRONT WINDOW DRIVER (UP)

6

F21 14TN (JR27)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

Q1 14YL (JR41)

POWER WINDOW SWITCH FEED

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

JR

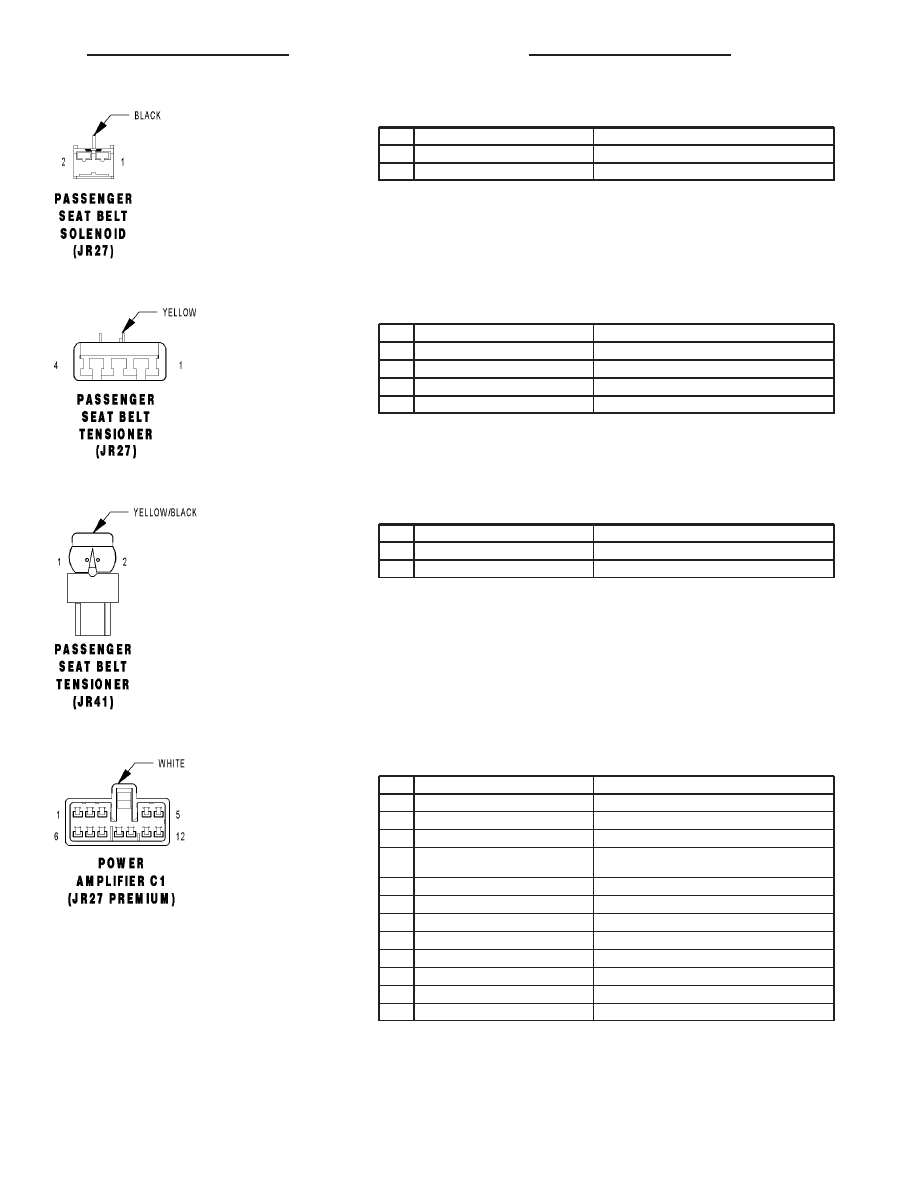

PASSENGER SEAT BELT SOLENOID (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R8 18OR/RD

PASSENGER SEAT BELT SOLENOID CONTROL

2

Z219 18BK

GROUND

PASSENGER SEAT BELT TENSIONER (JR27) - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

4

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

PASSENGER SEAT BELT TENSIONER (JR41) - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

POWER AMPLIFIER C1 (JR27 PREMIUM) - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X82 18LB/VT

AMPLIFIED RIGHT FRONT SPEAKER (+)

2

X87 18LG/VT

AMPLIFIED LEFT FRONT SPEAKER (+)

3

X92 20TN/BK

AMPLIFIED RIGHT REAR SPEAKER (-)

4

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER
(+)

5

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

6

X80 18LB/BK

AMPLIFIED RIGHT FRONT SPEAKER (-)

7

X85 18LG/DG

AMPLIFIED LEFT FRONT SPEAKER (-)

8

X94 20TN/VT

AMPLIFIED RIGHT REAR SPEAKER (+)

9

X93 20WT/RD

AMPLIFIED LEFT REAR SPEAKER (+)

10

X91 20WT/BK

AMPLIFIED LEFT REAR SPEAKER (-)

11

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

12

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

JR

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

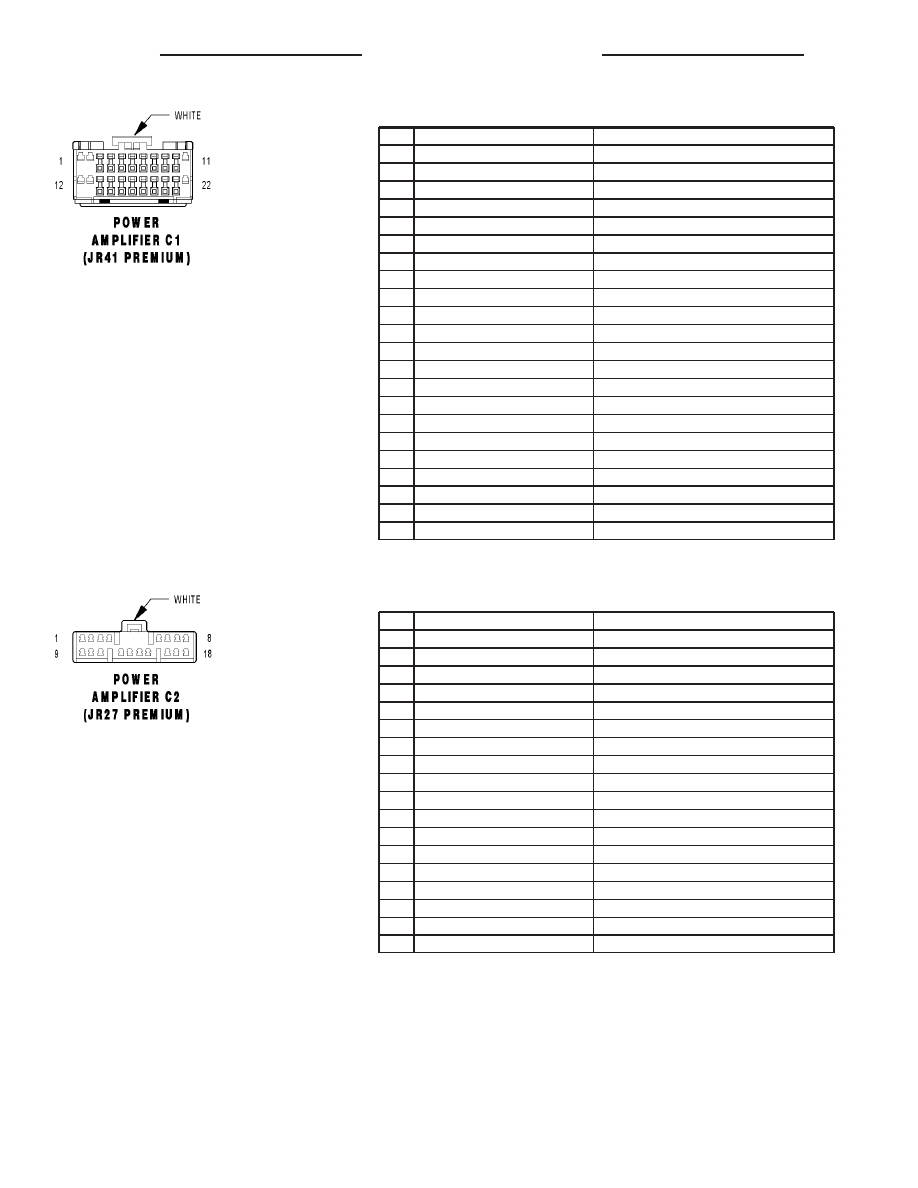

POWER AMPLIFIER C1 (JR41 PREMIUM) - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT

FUSED B(+)

2

Z115 16BK/RD

GROUND

3

X60 20DG/RD

RADIO 12V OUTPUT

4

X54 20VT

RIGHT FRONT SPEAKER (+)

5

X53 20DG

LEFT FRONT SPEAKER (+)

6

X52 20DB/WT

RIGHT REAR SPEAKER (+)

7

X51 20BR/YL

LEFT REAR SPEAKER (+)

8

-

-

9

-

-

10

X93 20WT/RD

AMPLIFIED LEFT REAR SPEAKER (+)

11

X94 20TN/VT

AMPLIFIED RIGHT REAR SPEAKER (+)

12

F75 16VT

FUSED B(+)

13

Z126 16BK/LG

GROUND

14

-

-

15

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

16

X55 20BR/RD

LEFT FRONT SPEAKER (-)

17

X58 20DB/OR

RIGHT REAR SPEAKER (-)

18

X57 20BR/LB

LEFT REAR SPEAKER (-)

19

-

-

20

-

-

21

X91 20WT/BK

AMPLIFIED LEFT REAR SPEAKER (-)

22

X92 20TN/BK

AMPLIFIED RIGHT REAR SPEAKER (-)

POWER AMPLIFIER C2 (JR27 PREMIUM) - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

X52 20DB/WT

RIGHT REAR SPEAKER (+)

6

X51 20BR/YL

LEFT REAR SPEAKER (+)

7

X54 20VT

RIGHT FRONT SPEAKER (+)

8

X53 20DG

LEFT FRONT SPEAKER (+)

9

Z115 16BK/RD

GROUND

10

-

-

11

-

-

12

-

-

13

-

-

14

X60 20DG/RD

RADIO 12V OUTPUT

15

X58 20DB/OR

RIGHT REAR SPEAKER (-)

16

X57 20BR/LB

LEFT REAR SPEAKER (-)

17

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

18

X55 20BR/RD

LEFT FRONT SPEAKER (-)

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

JR
