(2) Install spider assembly onto interconnecting

shaft (Fig. 26). Spider assembly must be installed on
interconnecting shaft far enough to fully install spi-
der retaining snap ring. If spider assembly will not
fully install on interconnecting shaft by hand, it can
be installed by tapping the spider body with a brass
drift (Fig. 27). Do not hit the outer tripod bear-
ings in an attempt to install spider assembly on
interconnecting shaft.

(3) Install the spider assembly to interconnecting

shaft retaining snap ring into groove on end of inter-
connecting shaft (Fig. 28). Be sure the snap ring is
fully seated into groove on interconnecting shaft.

(4) Distribute 1/2 the amount of grease provided in

the seal boot service package (DO NOT USE ANY
OTHER TYPE OF GREASE) into tripod housing. Put
the remaining amount into the sealing boot.

(5) Align tripod housing with spider assembly and

then slide tripod housing over spider assembly and
interconnecting shaft (Fig. 29).

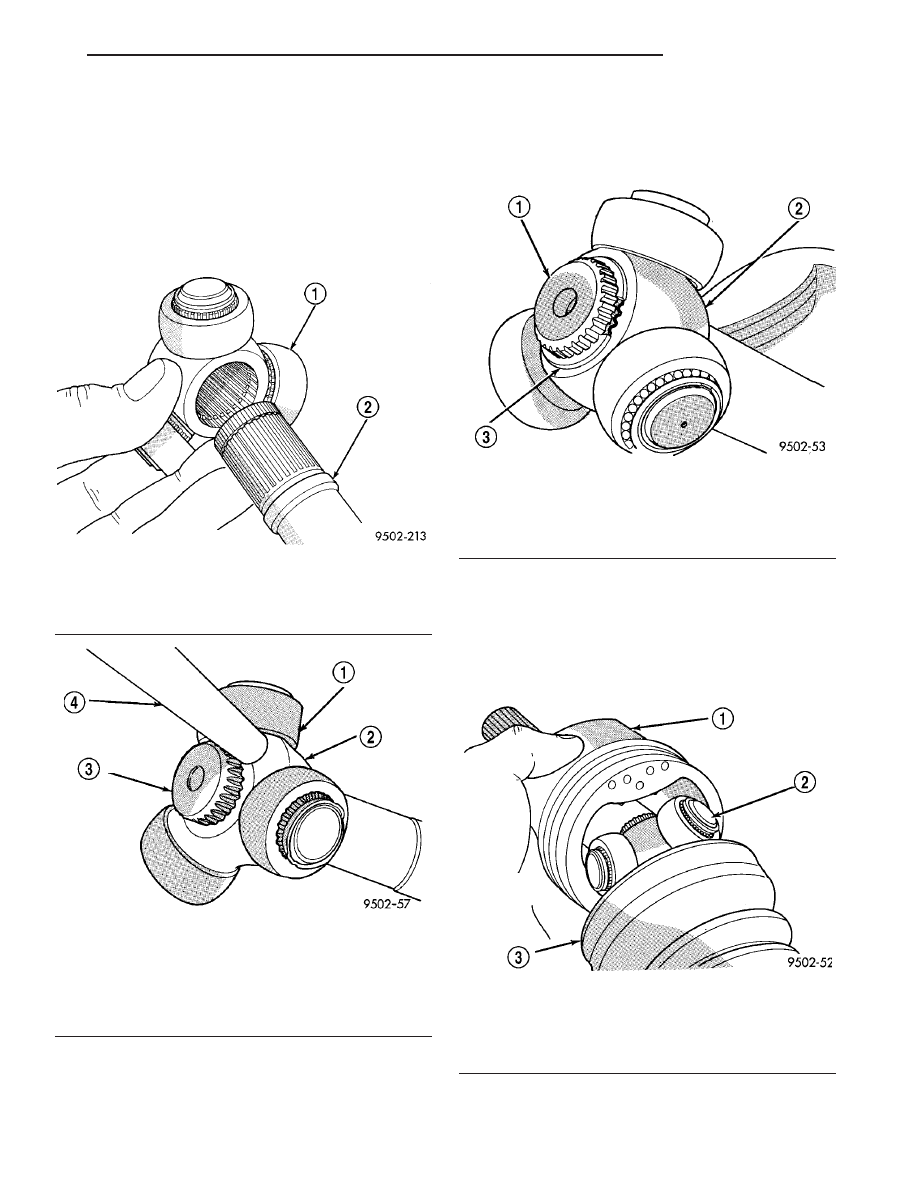

Fig. 26 Spider Assembly Installation on

Interconnecting Shaft

1 - SPIDER ASSEMBLY
2 - INTERCONNECTING SHAFT

Fig. 27 Installing Spider Assembly on

Interconnecting Shaft

1 - DO NOT HIT BEARINGS WHEN INSTALLING THE SPIDER
ASSEMBLY
2 - SPIDER ASSEMBLY
3 - INTERCONNECTING SHAFT
4 - BRASS DRIFT

Fig. 28 Spider Assembly Retaining Snap Ring

Installed

1 - INTERCONNECTING SHAFT
2 - SPIDER ASSEMBLY
3 - RETAINING SNAP RING

Fig. 29 Installing Tripod Housing on Spider

Assembly

1 - TRIPOD JOINT HOUSING
2 - SPIDER ASSEMBLY
3 - SEALING BOOT

JR

HALF SHAFT

3 - 11

CV BOOT - INNER (Continued)

(6) Install inner tripod joint seal boot to intercon-

necting shaft clamp evenly on sealing boot.

(7) Clamp sealing boot onto interconnecting shaft

using crimper, Special Tool C-4975-A and the follow-
ing procedure. Place crimping tool C-4975-A over
bridge of clamp (Fig. 30). Tighten nut on crimping
tool C-4975-A until jaws on tool are closed completely
together, face to face (Fig. 31).

CAUTION: Seal must not be dimpled, stretched or
out of shape in any way. If seal is NOT shaped cor-
rectly, equalize pressure in seal and shape it by
hand.

(8) Position sealing boot into the tripod housing

retaining groove. Install seal boot retaining clamp
evenly on sealing boot.

CAUTION:

The

following

positioning

procedure

determines the correct air pressure inside the inner
tripod joint assembly prior to clamping the sealing
boot to inner tripod joint housing. If this procedure
is not done prior to clamping sealing boot to tripod
joint

housing

sealing

boot

durability

can

be

adversely affected.

CAUTION: When venting the inner tripod joint
assembly, use care so inner tripod sealing boot
does not get punctured, or in any other way dam-
aged. If sealing boot is punctured, or damaged in
any way while being vented, the sealing boot can
not be used.

(9) Insert a trim stick between the tripod joint and

the sealing boot to vent inner tripod joint assembly
(Fig. 32). When inserting trim stick between tri-
pod housing and sealing boot ensure trim stick
is held flat and firmly against the tripod hous-
ing. If this is not done damage to the sealing
boot can occur. If inner tripod joint has a Hytrel
(hard plastic) sealing boot, be sure trim stick is
inserted between soft rubber insert and tripod hous-
ing not the hard plastic sealing boot and soft rubber
insert.

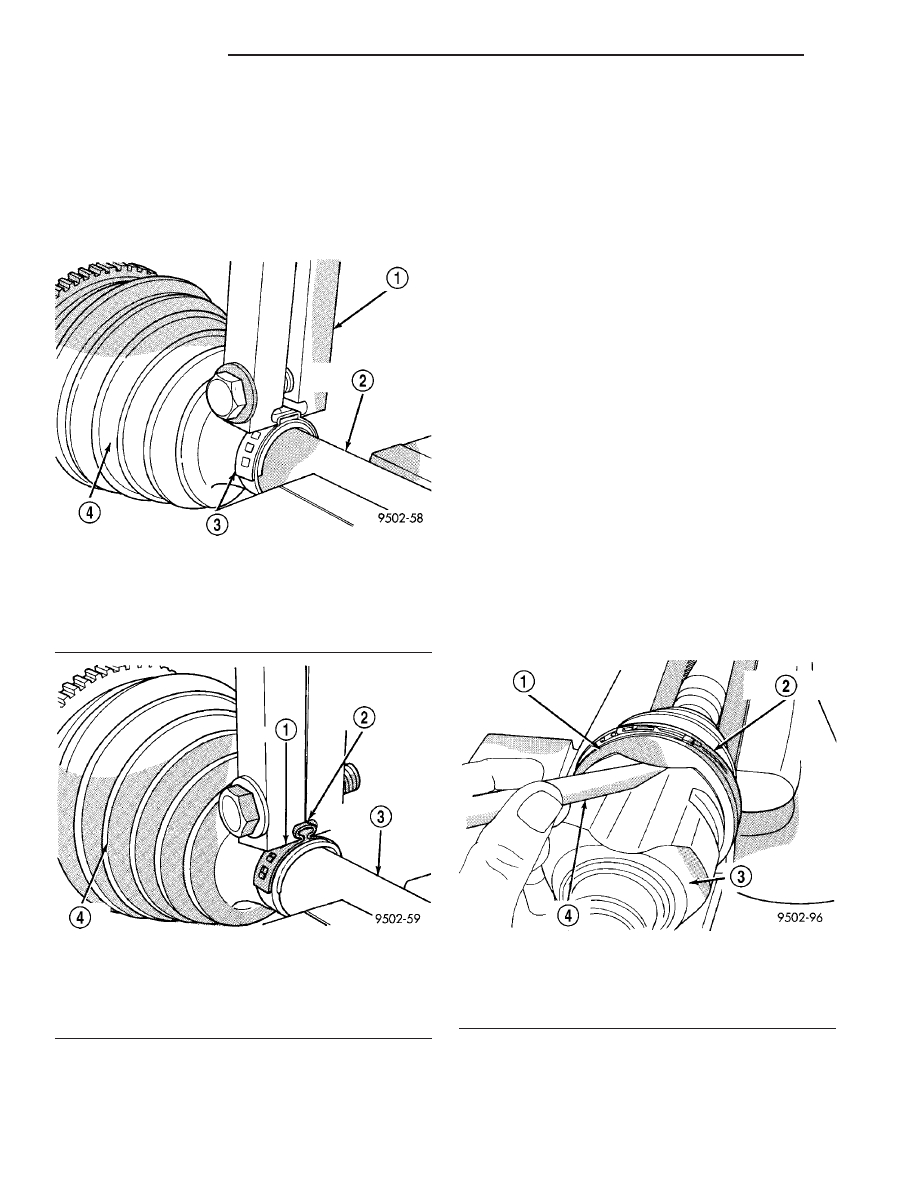

Fig. 30 Crimping Tool Installed on Sealing Boot

Clamp

1 - SPECIAL TOOL C-4975A
2 - INTERCONNECTING SHAFT
3 - CLAMP
4 - SEALING BOOT

Fig. 31 Sealing Boot Retaining Clamp Installed

1 - CLAMP
2 - JAWS OF SPECIAL TOOL C-4975A MUST BE CLOSED
COMPLETELY TOGETHER HERE
3 - INTERCONNECTING SHAFT
4 - SEALING BOOT

Fig. 32 Trim Stick Inserted for Venting Tripod Joint

1 - INNER TRIPOD JOINT SEALING BOOT
2 - SEALING BOOT CLAMP
3 - INNER TRIPOD JOINT HOUSING
4 - TRIM STICK

3 - 12

HALF SHAFT

JR

CV BOOT - INNER (Continued)

(10) With trim stick inserted between sealing boot

and tripod joint housing, position the interconnecting
shaft so it is at the center of its travel in the tripod
joint housing. Remove the trim stick from between
the sealing boot and the tripod joint housing. This
procedure will equalize the air pressure in the
tripod joint, preventing premature sealing boot
failure.

(11) Position trilobal boot to interface with the tri-

pod housing. The lobes of the boot must be properly
aligned with the recess’s of the tripod housing.

(12) Clamp tripod joint sealing boot to tripod joint,

using required procedure for type of boot clamp
application.

CRIMP TYPE BOOT CLAMP

If seal boot uses crimp type boot clamp:
• Clamp sealing boot onto tripod housing using

Crimper, Special Tool C-4975-A.

• Place crimping tool C-4975-A over bridge of

clamp (Fig. 33).

• Tighten nut on crimping tool C-4975-A until

jaws on tool are closed completely together, face to
face (Fig. 34).

LATCHING TYPE BOOT CLAMP

If seal boot uses low profile latching type boot

clamp:

• Clamp sealing boot onto tripod housing using

clamp locking tool, Snap-On YA3050 or an equiva-
lent.

• Place prongs of clamp locking tool in the holes of

the clamp (Fig. 35).

• Squeeze tool together until top band of clamp is

latched behind the two tabs on lower band of clamp
(Fig. 36).

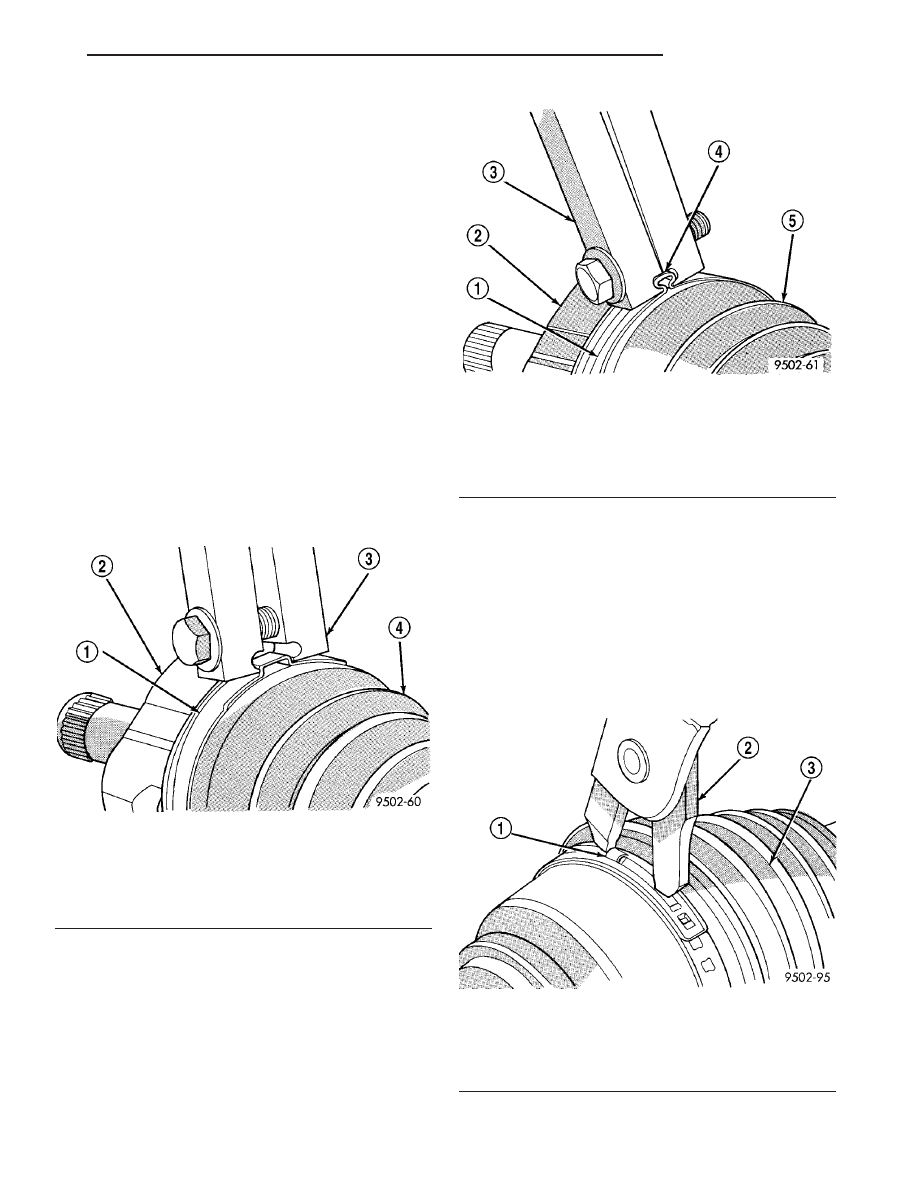

Fig. 33 Crimping Tool Installed on Sealing Boot

Clamp

1 - CLAMP
2 - TRIPOD JOINT HOUSING
3 - SPECIAL TOOL C-4975A
4 - SEALING BOOT

Fig. 34 Sealing Boot Retaining Clamp Installed

1 - CLAMP
2 - TRIPOD HOUSING
3 - SPECIAL TOOL C-4975A
4 - JAWS OF SPECIAL TOOL C-4975A MUST BE CLOSED
COMPLETELY TOGETHER HERE
5 - SEALING BOOT

Fig. 35 Clamping Tool Installed on Sealing Boot

Clamp

1 - CLAMP
2 - SPECIAL TOOL YA3050
3 - SEALING BOOT

JR

HALF SHAFT

3 - 13

CV BOOT - INNER (Continued)

CV BOOT - OUTER

REMOVAL

(1) Remove large boot clamp retaining C/V joint

sealing boot to C/V joint housing (Fig. 37) and dis-
card. Remove small clamp that retains outer C/V
joint sealing boot to interconnecting shaft and dis-
card. Remove sealing boot from outer C/V joint hous-
ing and slide it down interconnecting shaft.

(2) Wipe away grease to expose outer C/V joint and

interconnecting shaft.

(3) Remove outer C/V joint from interconnecting

shaft using the following procedure: Support inter-
connecting shaft in a vise equipped with protec-
tive caps on jaws of vise to prevent damage to
interconnecting shaft. Then, using a soft–faced
hammer, sharply hit the end of the C/V joint hous-
ing to dislodge housing from internal circlip on inter-
connecting shaft (Fig. 38). Then slide outer C/V joint
off end of interconnecting shaft, joint may have to be
tapped off shaft using a soft–faced hammer.

(4) Remove large circlip (Fig. 39) from the inter-

connecting shaft before attempting to remove outer
C/V joint sealing boot.

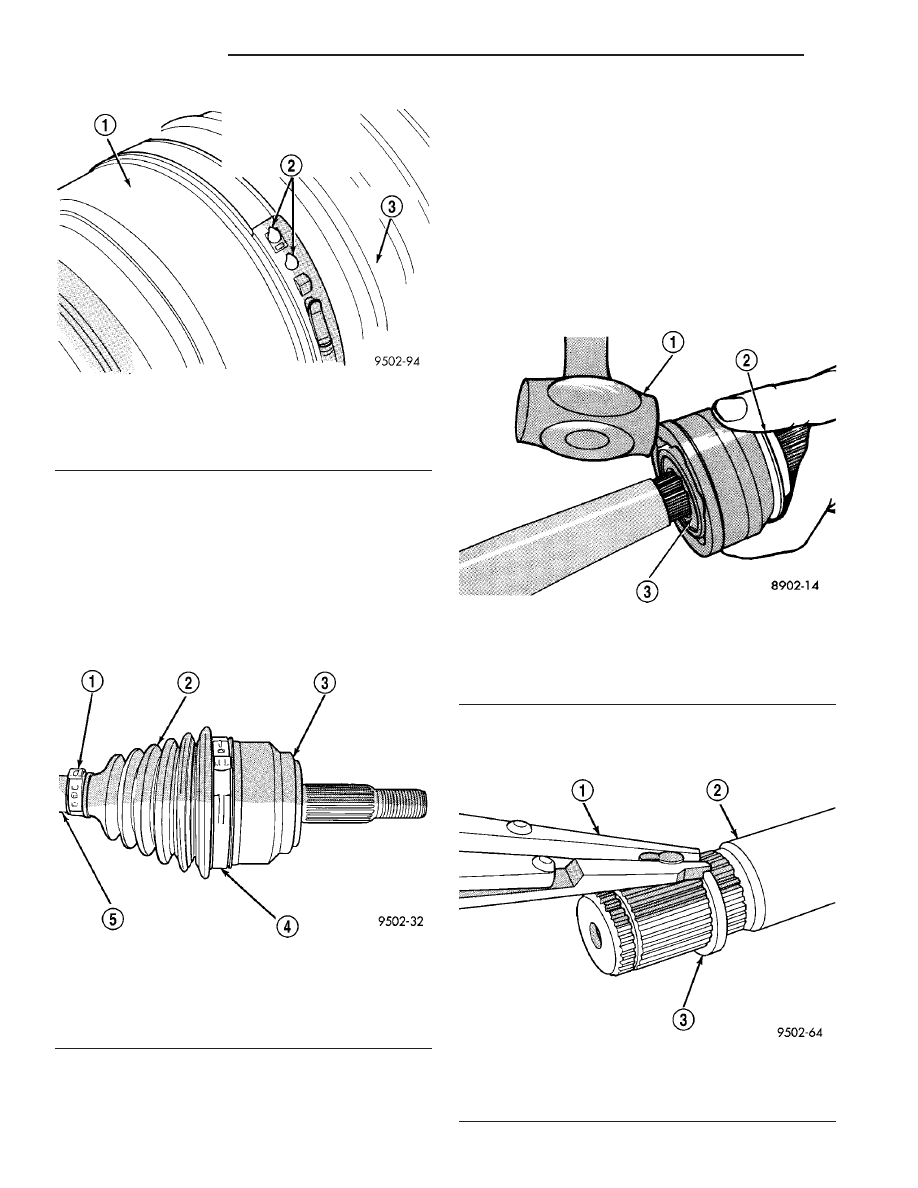

Fig. 36 Sealing Boot Clamp Properly Installed

1 - INNER TRIPOD JOINT HOUSING
2 - TOP BAND OF CLAMP MUST BE RETAINED BY TABS AS
SHOWN HERE TO CORRECTLY LATCH BOOT CLAMP
3 - SEALING BOOT

Fig. 37 Outer C/V Joint Seal Boot Clamps

1 - SMALL CLAMP
2 - SEALING BOOT
3 - OUTER C/V JOINT HOUSING
4 - LARGE CLAMP
5 - INTERCONNECTING SHAFT

Fig. 38 Outer C/V Joint Removal from

Interconnecting Shaft

1 - SOFT HAMMER (TAP HOUSING)
2 - WEAR SLEEVE
3 - CIRCLIP (OUTER END OF SHAFT)

Fig. 39 Circlip Removal from Interconnecting Shaft

1 - SNAP RING PLIERS
2 - INTERCONNECTING SHAFT
3 - CIRCLIP
