Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 249





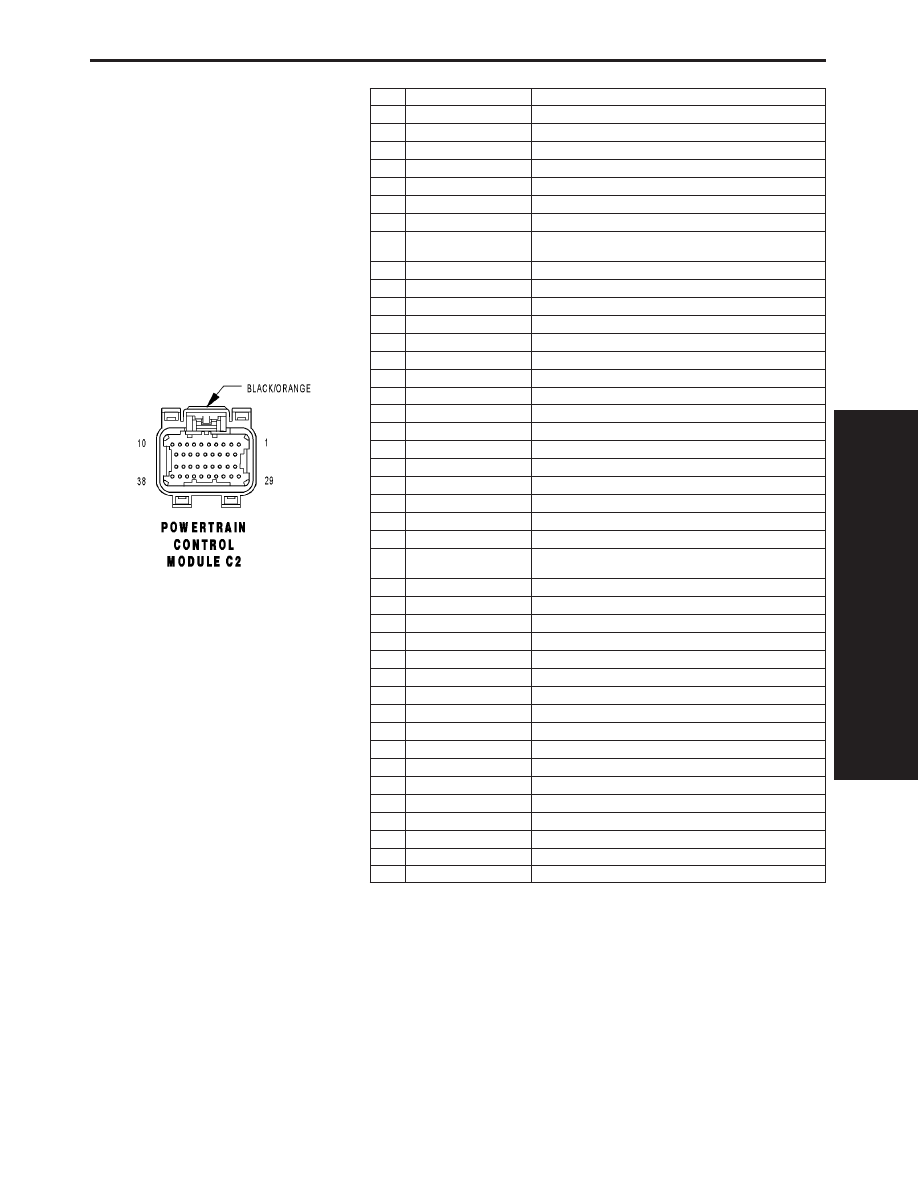

POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K96 18TN/LB (2.7L)

COIL CONTROL NO. 6

2

K95 18TN/DG (2.7L)

COIL CONTROL NO. 5

3

K94 18TN/LG (2.7L)

COIL CONTROL NO. 4

4

K58 18BR/DB (2.7L)

INJECTOR CONTROL NO. 6

5

K38 18GY (2.7L)

INJECTOR CONTROL NO. 5

6

-

-

7

K93 18TN/OR (2.7L)

COIL CONTROL NO. 3

8

K35 20GY/YL (2.4L PZEV/
2.7L)

EGR SOLENOID CONTROL

9

K17 18DB/TN (2.0L/2.4L)

COIL CONTROL NO. 2

9

K92 18TN/PK (2.7L)

COIL CONTROL NO. 2

10

K19 18BK/GY (2.0L/2.4L)

COIL CONTROL NO. 1

10

K91 18TN/RD (2.7L)

COIL CONTROL NO. 1

11

K14 18LB/BR

INJECTOR CONTROL NO. 4

12

K13 18YL/WT

INJECTOR CONTROL NO. 3

13

K12 18TN

INJECTOR CONTROL NO. 2

14

K11 18WT/DB

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/VT (2.0L/2.4L)

O2 1/2 HEATER CONTROL

17

K299 18BR/WT (2.7L)

O2 2/1 HEATER CONTROL

18

K99 18BR/OR

O2 1/1 HEATER CONTROL

19

K20 18DG

GEN FIELD CONTROL

20

K2 20TN/BK

ECT SIGNAL

21

K22 20OR/DB

TP SIGNAL

22

K235 20LG/PK (2.4L PZEV/
2.7L)

EGR SENSOR SIGNAL

23

K1 20DG/RD

MAP SIGNAL

24

K45 20BK/VT

KS RETURN

25

K42 20DB/LG

KS SIGNAL

26

K57 20DB (2.4L PZEV)

MAF SENSOR SIGNAL

27

K4 20BK/LB

SENSOR GROUND 1

28

K60 18YL/BK

IAC RETURN

29

K6 20VT/WT

5 VOLT SUPPLY

30

K21 20BK/RD

IAT SIGNAL

31

K41 20BK/DG

O2 1/1 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

K141 20TN/WT (2.0L/2.4L)

O2 1/2 SIGNAL

33

K241 20LG/RD (2.7L)

O2 2/1 SIGNAL

34

K44 20TN/YL

CMP SIGNAL

35

K24 20GY/BK

CKP SIGNAL

36

-

-

37

-

-

38

K39 18GY/RD

IAC MOTOR CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

373

CONNECTOR PINOUTS

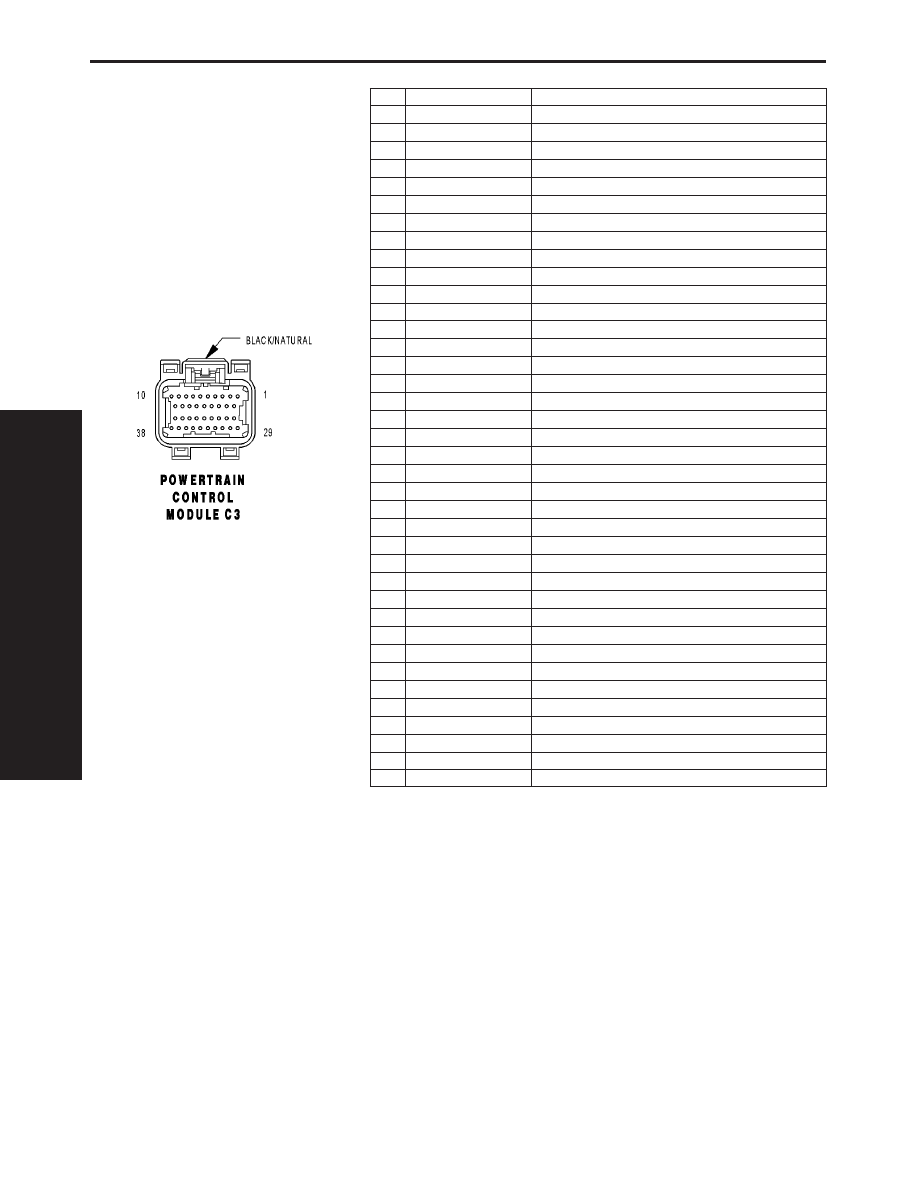

POWERTRAIN CONTROL MODULE C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K51 20DB/VT

AUTOMATIC SHUT DOWN RELAY CONTROL

4

C27 20DB/PK

HIGH SPEED RAD FAN RELAY CONTROL

5

V35 20LG/RD

S/C VENT CONTROL

6

C24 20DB/TN

LOW RAD FAN RELAY CONTROL

7

V32 20YL/RD

S/C SUPPLY

8

K106 20WT/DG

NVLD SOLENOID CONTROL

9

K199 18BR/VT (2.7L)

O2 1/2 HEATER CONTROL

10

K399 18BR/GY (2.7L)

O2 2/2 HEATER CONTROL

11

C28 20DB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20TN/RD

S/C VACUUM CONTROL

13

-

-

14

-

-

15

-

-

16

-

-

17

K4 18BK/LB

SENSOR GROUND 1

18

-

-

19

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

20

K52 20PK/BK

EVAP PURGE CONTROL

21

T26 20DG/OR

CLUTCH INTERLOCK/ UPSTOP SWITCH OUTPUT

22

-

-

23

K29 20WT/PK

BRAKE SWITCH SIGNAL

24

-

-

25

-

-

26

T44 20YL

AUTOSTICK DOWNSHIFT SWITCH SIGNAL

27

T5 20LG

AUTOSTICK UPSHIFT SWITCH SIGNAL

28

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

29

K108 20WT/TN

EVAP PURGE RETURN

30

K10 18DB/LG

PSP SWITCH SIGNAL

31

-

-

32

K25 18VT/LG

AAT SIGNAL

33

-

-

34

V37 20RD/LG

S/C SWITCH SIGNAL

35

K107 20OR

NVLD SWITCH SIGNAL

36

-

-

37

K31 20BR/LG

FUEL PUMP RELAY CONTROL

38

K90 20TN

STARTER RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

374

CONNECTOR PINOUTS

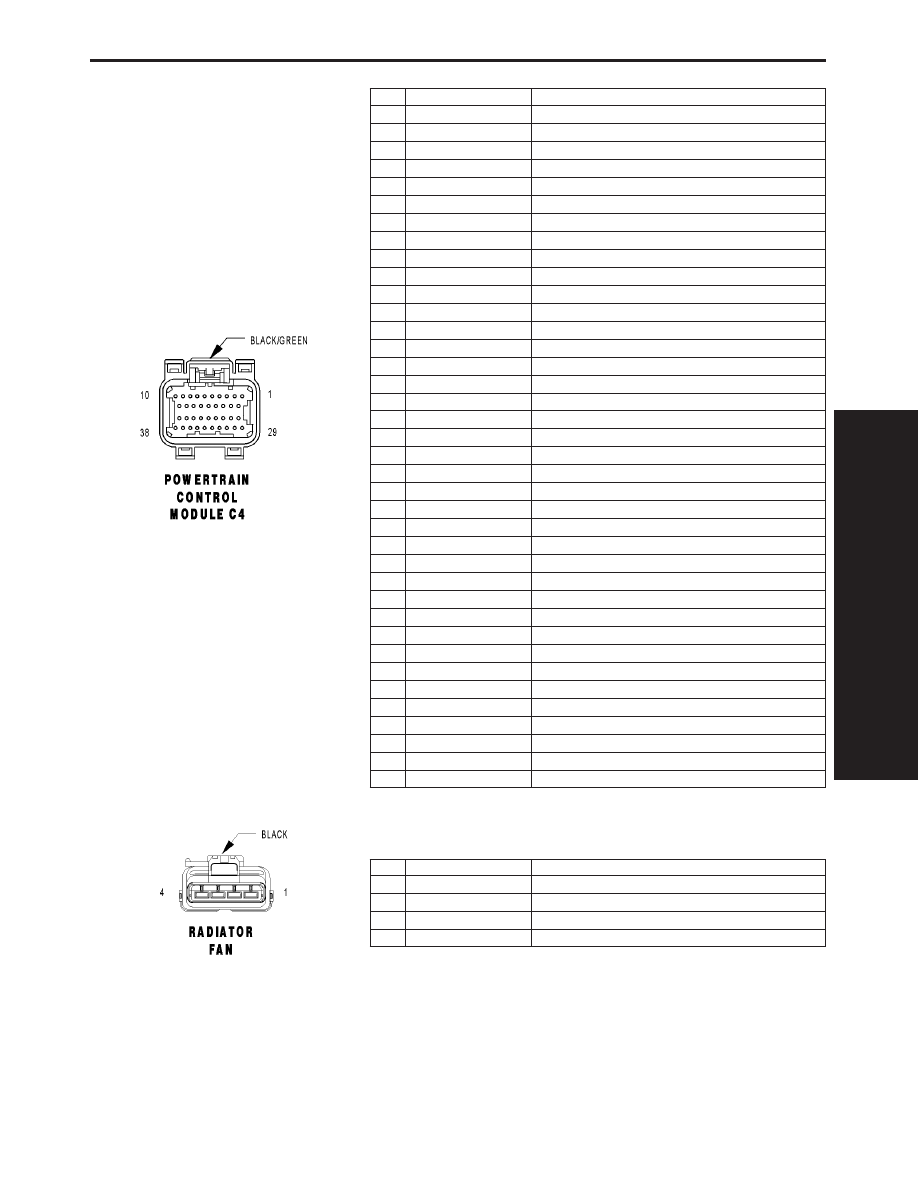

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20BR

OD SOLENOID CONTROL

2

T59 20PK

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 20WT

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 20LB

L/R SOLENOID CONTROL

11

-

-

12

Z14 16BK/YL

GROUND

13

Z13 16BK/RD

GROUND

14

Z13 16BK/RD

GROUND

15

T1 20LG/BK

TRS T1 SENSE

16

T3 20VT

TRS T3 SENSE

17

-

-

18

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

19

T16 20RD

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 20OR/BK

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20BK/WT

TRS T41 SENSE

28

T16 20RD

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 20DG

L/R PRESSURE SWITCH SENSE

30

T47 20YL/BK

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

33

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

34

T13 20DB/BK

SPEED SENSOR GROUND

35

T54 20VT/YL

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20VT/WT

TRS T42 SENSE

38

T16 20RD

TRANSMISSION CONTROL RELAY OUTPUT

RADIATOR FAN - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z212 14BK

GROUND

2

Z213 14BK

GROUND

3

C23 12DG

LOW RAD FAN RELAY OUTPUT

4

C25 12YL

HIGH RAD FAN RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

375

CONNECTOR PINOUTS

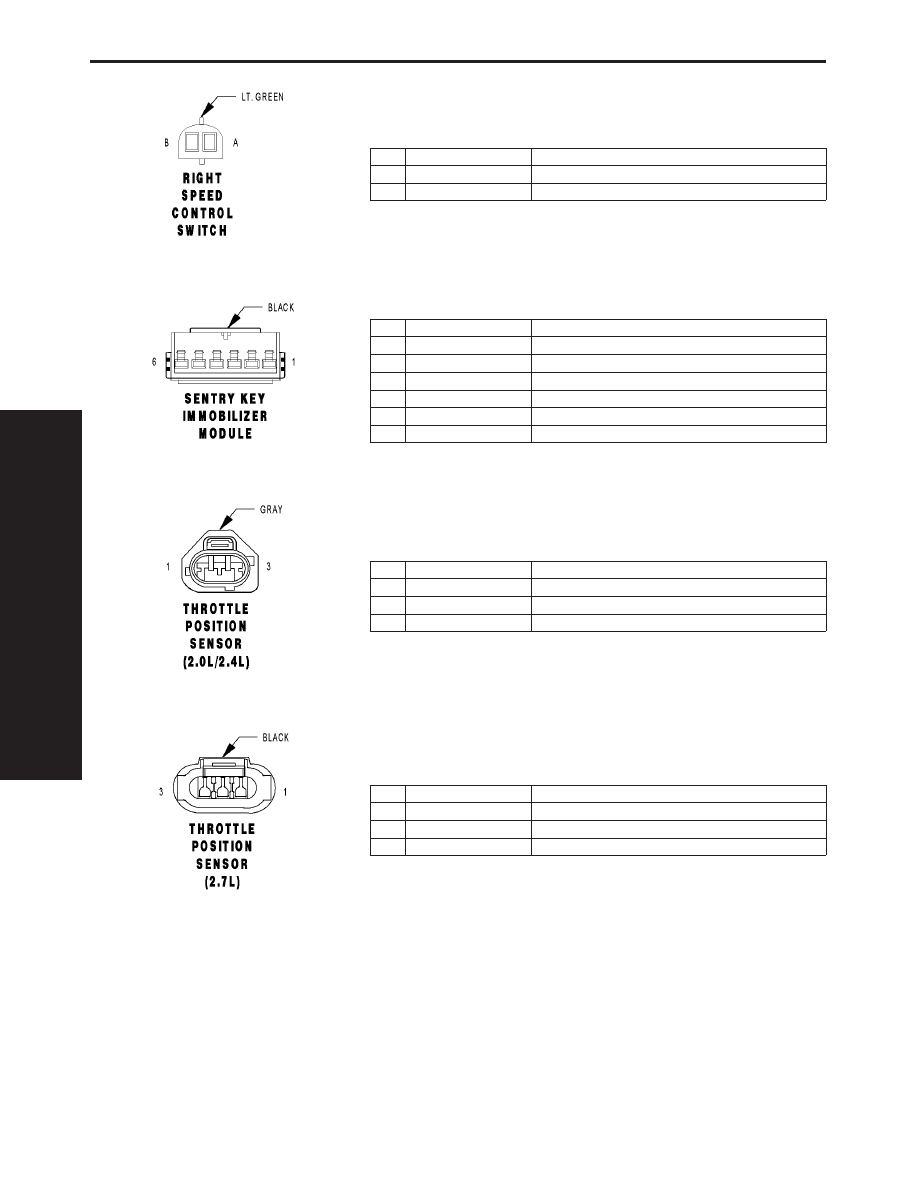

RIGHT SPEED CONTROL SWITCH - LT.GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 22RD/LG

S/C SWITCH SIGNAL

B

Z123 22BK/LB

GROUND

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/PK

PCI BUS (SKIM)

3

-

-

4

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z110 20BK

GROUND

6

A51 20RD/WT

FUSED B(+)

THROTTLE POSITION SENSOR (2.0L/2.4L) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

THROTTLE POSITION SENSOR (2.7L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K22 20OR/DB

TP SIGNAL

3

K4 20BK/LB

SENSOR GROUND 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

376

CONNECTOR PINOUTS
