Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 247

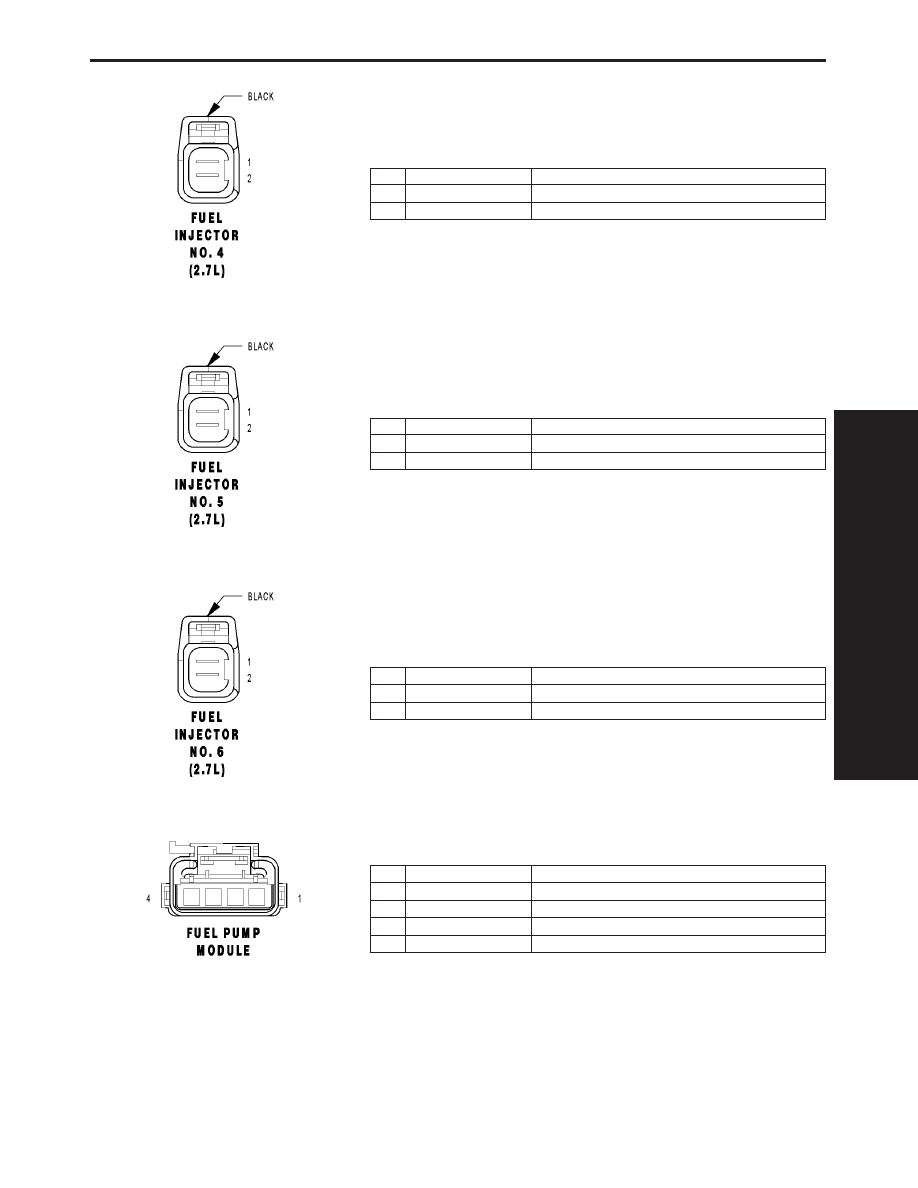

FUEL INJECTOR NO. 4 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 18LB/BR

INJECTOR CONTROL NO. 4

FUEL INJECTOR NO. 5 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K38 18GY

INJECTOR CONTROL NO. 5

FUEL INJECTOR NO. 6 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K58 18BR/DB

INJECTOR CONTROL NO. 6

FUEL PUMP MODULE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z211 12BK

GROUND

2

Z211 18BK

GROUND

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

A141 14RD

FUEL PUMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

365

CONNECTOR PINOUTS

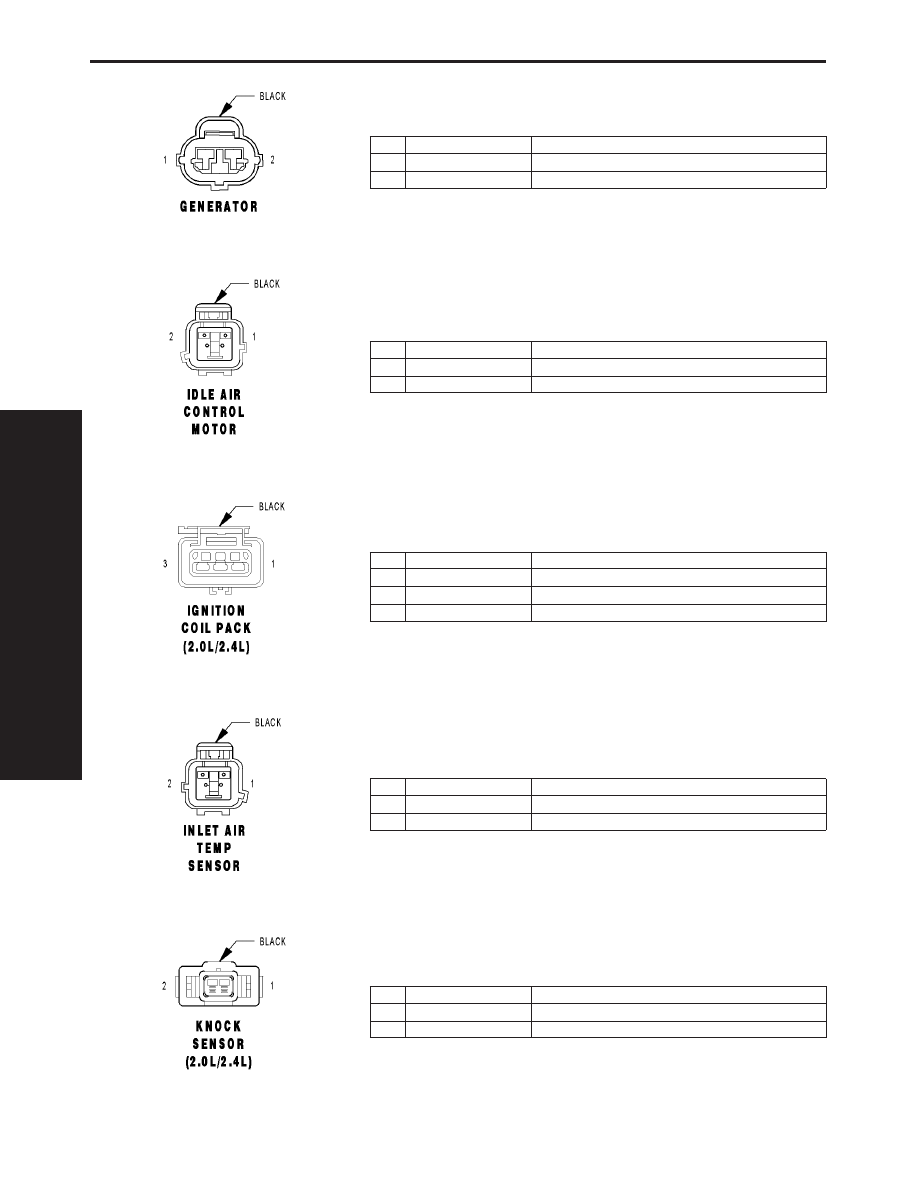

GENERATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 20BK/TN

GROUND

2

K20 18DG

GENERATOR FIELD DRIVER

IDLE AIR CONTROL MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K39 18GY/RD

IAC MOTOR CONTROL

2

K60 18YL/BK

IAC RETURN

IGNITION COIL PACK (2.0L/2.4L) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K17 18DB/TN

COIL CONTROL NO. 2

2

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

3

K19 18BK/GY

COIL CONTROL NO. 1

INLET AIR TEMP SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K21 20BK/RD

IAT SIGNAL

2

K4 20BK/LB

SENSOR GROUND 1

KNOCK SENSOR (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K42 20DB/LG

KS SIGNAL

2

K45 20BK/VT

KS RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

366

CONNECTOR PINOUTS

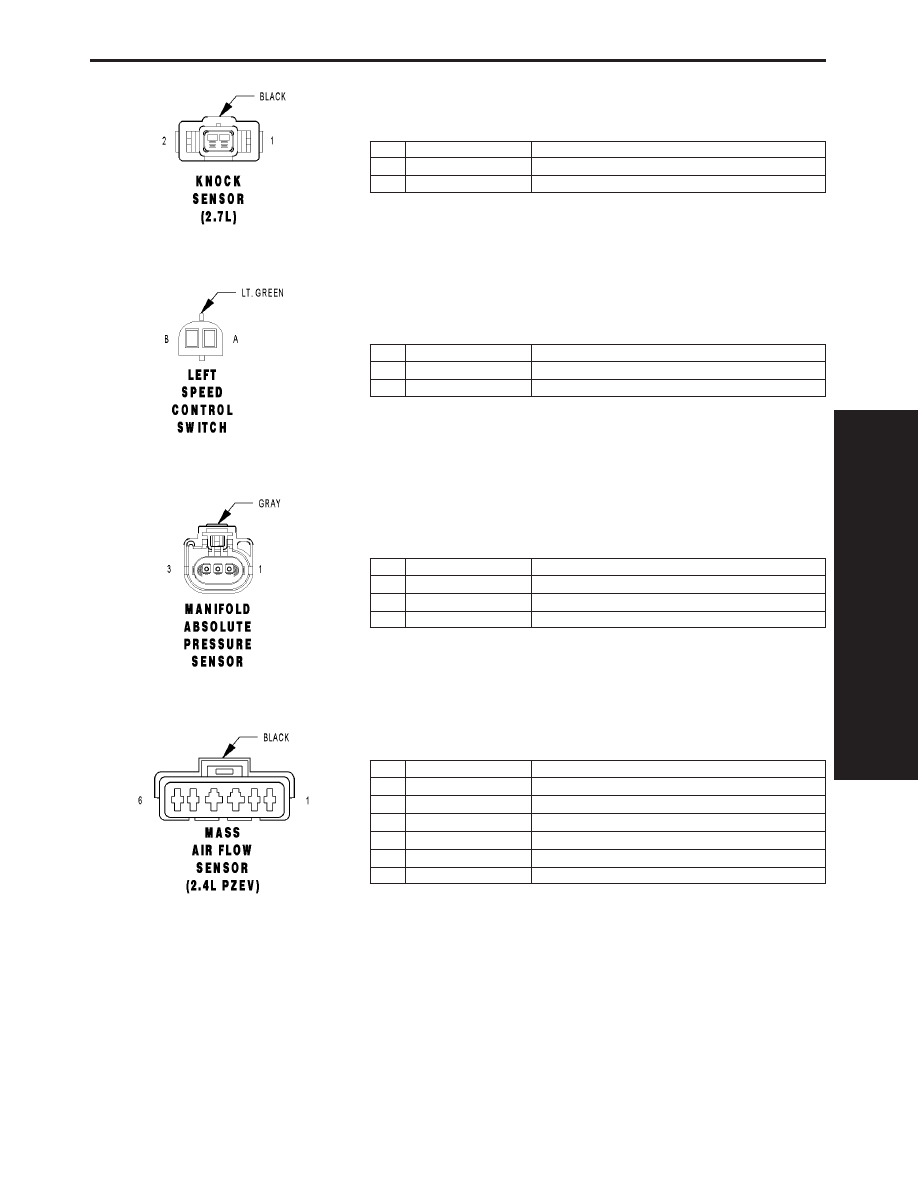

KNOCK SENSOR (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K45 20BK/VT

KS RETURN

2

K42 20DB/LG

KS SIGNAL

LEFT SPEED CONTROL SWITCH - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

A

V37 22RD/LG

S/C SWITCH SIGNAL

B

Z123 22BK/LB

GROUND

MANIFOLD ABSOLUTE PRESSURE SENSOR - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

K1 20DG/RD

MAP SIGNAL

2

K4 20BK/LB

SENSOR GROUND 1

3

K6 20VT/WT

5 VOLT SUPPLY

MASS AIR FLOW SENSOR (2.4L PZEV) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K4 16BL

SENSOR GROUND 1

3

-

-

4

A142 16YL

AUTOMATIC SHUT DOWN RELAY OUTPUT

5

K57 16WT

MAF SENSOR SIGNAL

6

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

367

CONNECTOR PINOUTS

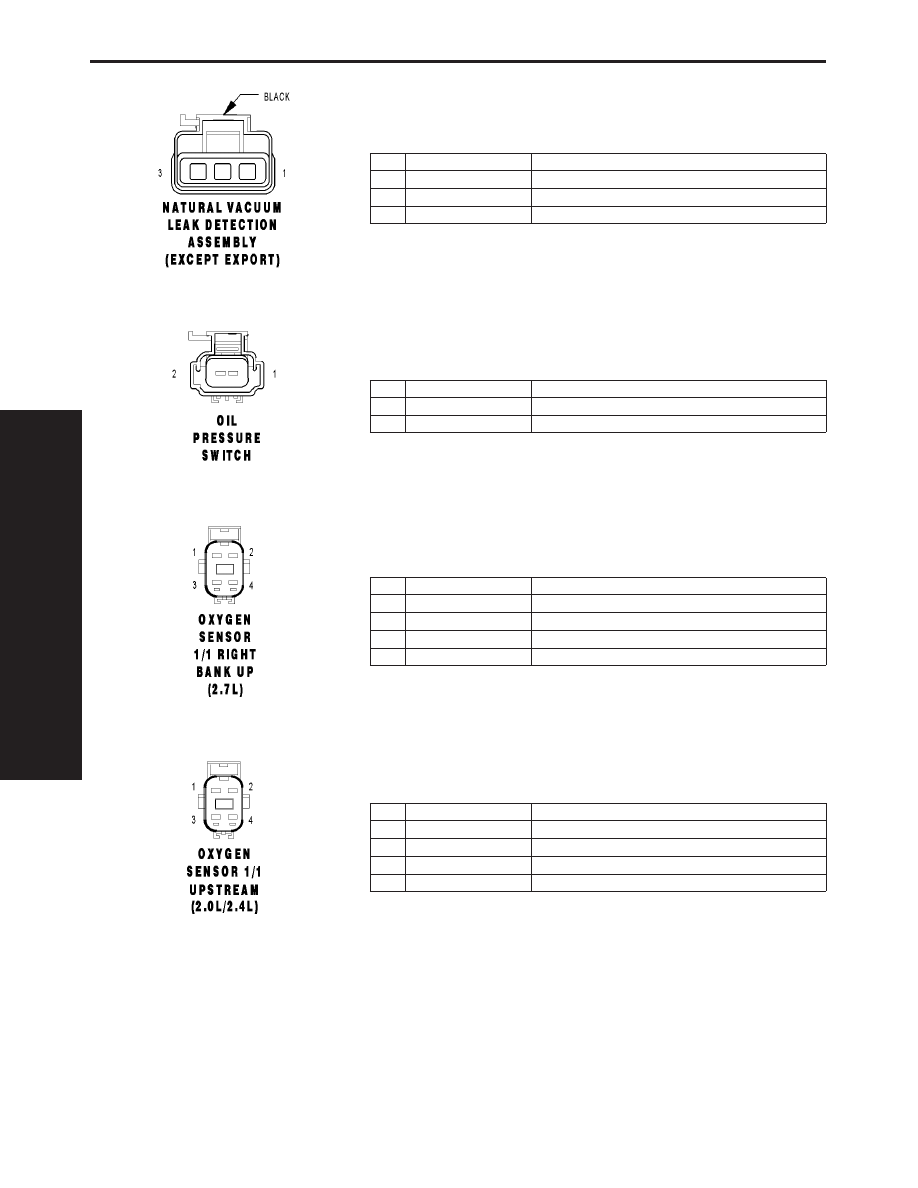

NATURAL VACUUM LEAK DETECTION ASSEMBLY (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z12 20BK

GROUND

2

K107 20OR

NVLD SWITCH SIGNAL

3

K106 20WT/DG

NVLD SOLENOID CONTROL

OIL PRESSURE SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY

ENGINE OIL PRESSURE SWITCH SENSE

2

-

-

OXYGEN SENSOR 1/1 RIGHT BANK UP (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z192 20BK

GROUND

2

K99 18BR/OR

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 20BK/DG

O2 1/1 SIGNAL

OXYGEN SENSOR 1/1 UPSTREAM (2.0L/2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z228 20BK

GROUND

2

K99 18BR/OR

O2 1/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K41 20BK/DG

O2 1/1 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

368

CONNECTOR PINOUTS
