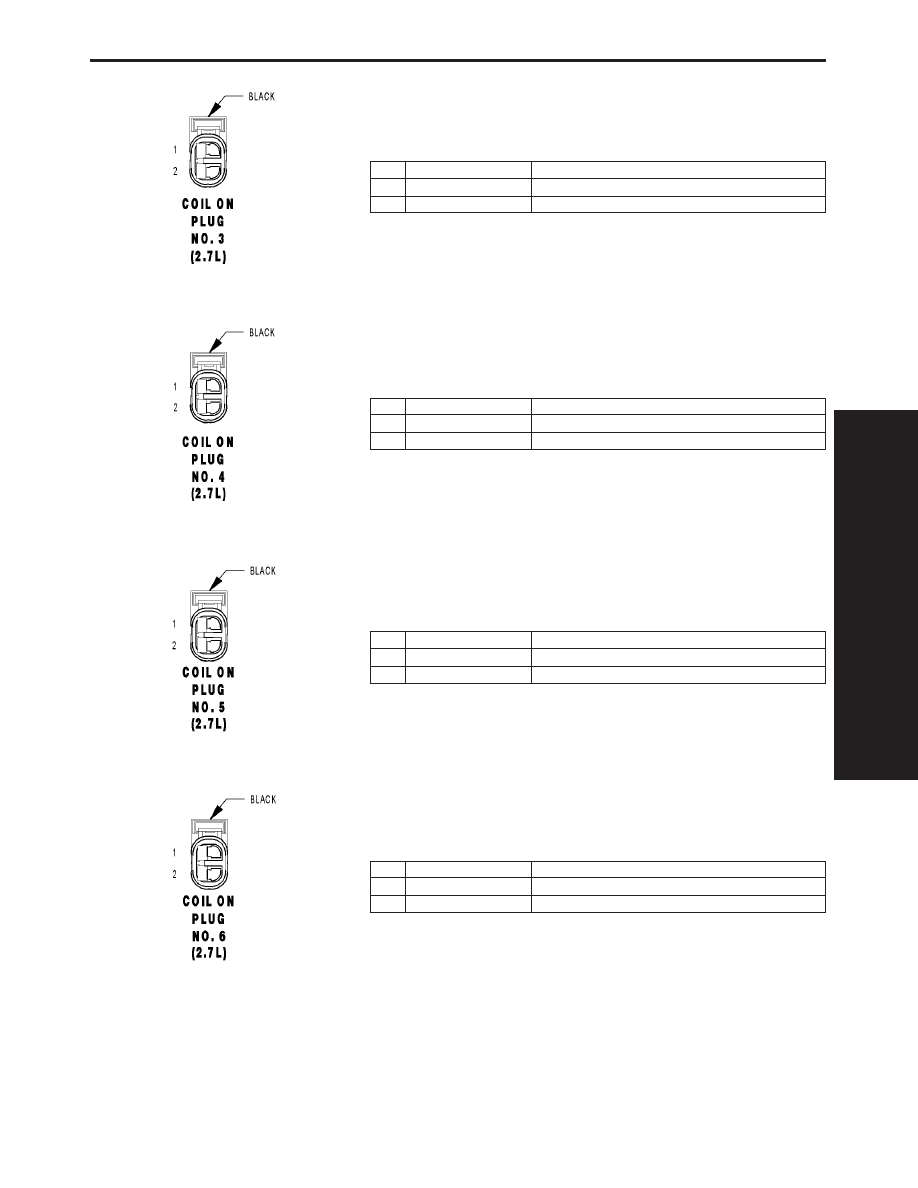

COIL ON PLUG NO. 3 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K93 18TN/OR

COIL CONTROL NO. 3

COIL ON PLUG NO. 4 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K94 18TN/LG

COIL CONTROL NO. 4

COIL ON PLUG NO. 5 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K95 18TN/DG

COIL CONTROL NO. 5

COIL ON PLUG NO. 6 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K96 18TN/LB

COIL CONTROL NO. 6

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

361

CONNECTOR PINOUTS

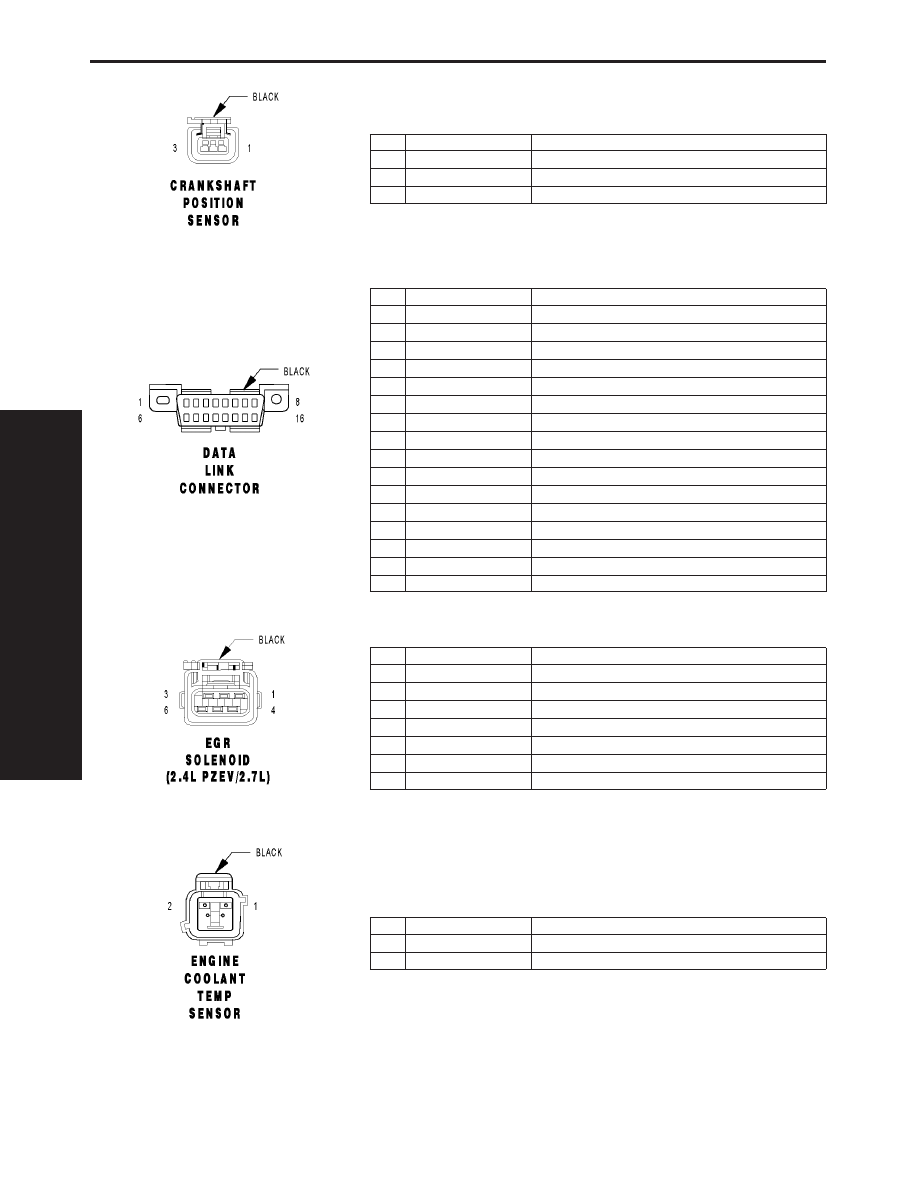

CRANKSHAFT POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

K6 20VT/WT

5 VOLT SUPPLY

2

K4 20BK/LB

SENSOR GROUND 1

3

K24 20GY/BK

CKP SIGNAL

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS (DLC)

3

-

-

4

Z305 20BK/YL

GROUND

5

Z306 20BK/VT

GROUND

6

-

-

7

D21 20PK

SCI TRANSMIT

8

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

9

D6 20PK/LB

SCI RECEIVE (TCM)

10

-

-

11

-

-

12

D20 20LG

SCI RECEIVE

13

-

-

14

-

-

15

D15 20WT/DG

SCI TRANSMIT (TCM)

16

M1 20PK

FUSED B(+)

EGR SOLENOID (2.4L PZEV/2.7L) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K235 20LG/PK

EGR SENSOR SIGNAL

2

K6 20VT/WT

5 VOLT SUPPLY

3

K4 20BK/LB

SENSOR GROUND 1

4

Z12 20BK/TN (2.4L PZEV)

GROUND

4

Z12 16BK/TN (2.7L)

GROUND

5

-

-

6

K35 20GY/YL

EGR SOLENOID CONTROL

ENGINE COOLANT TEMP SENSOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20TN/BK

ECT SIGNAL

2

K4 20BK/LB

SENSOR GROUND 1

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

362

CONNECTOR PINOUTS

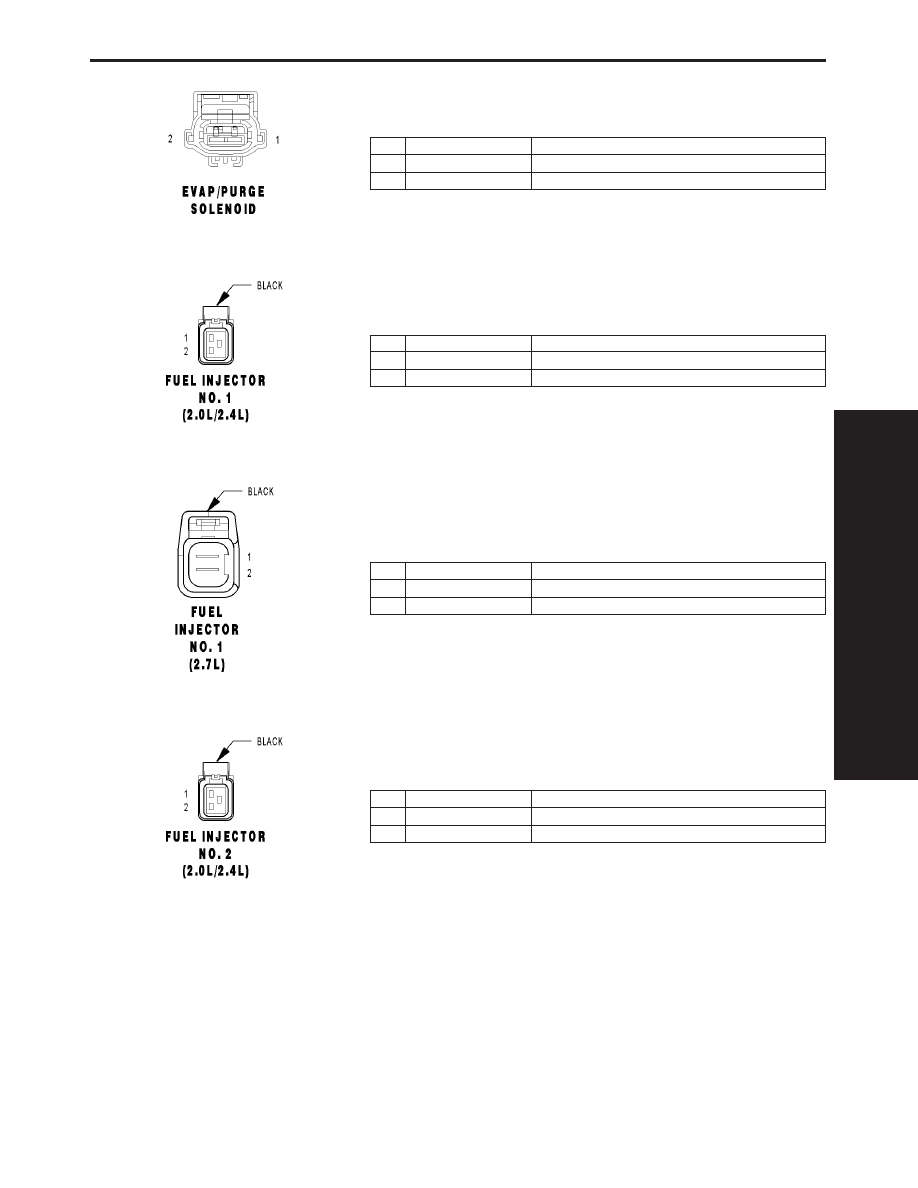

EVAP/PURGE SOLENOID - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K52 20PK/BK

EVAP PURGE CONTROL

2

K108 20WT/TN

EVAP PURGE RETURN

FUEL INJECTOR NO. 1 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18WT/DB

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 1 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K11 18WT/DB

INJECTOR CONTROL NO. 1

FUEL INJECTOR NO. 2 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 18TN

INJECTOR CONTROL NO. 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

363

CONNECTOR PINOUTS

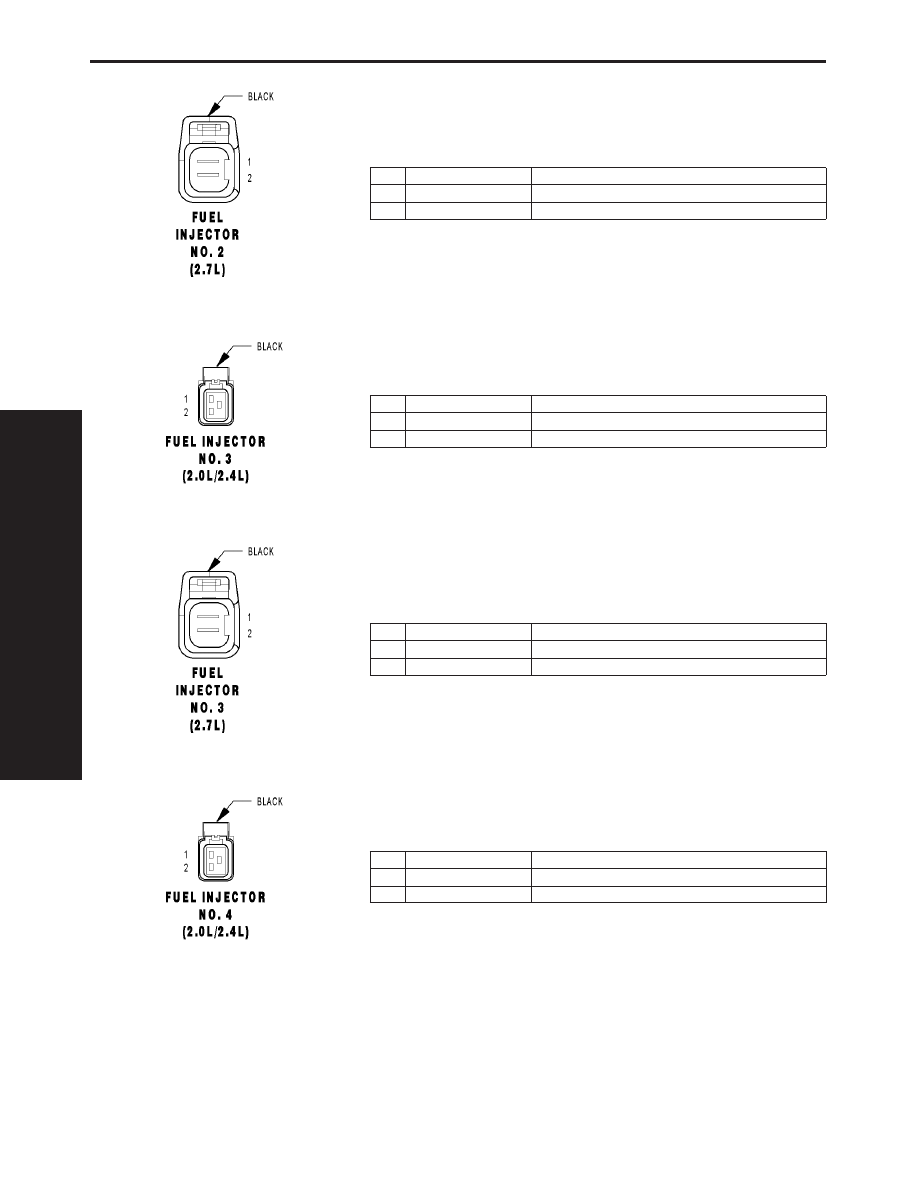

FUEL INJECTOR NO. 2 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K12 18TN

INJECTOR CONTROL NO. 2

FUEL INJECTOR NO. 3 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 18YL/WT

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 3 (2.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K13 18YL/WT

INJECTOR CONTROL NO. 3

FUEL INJECTOR NO. 4 (2.0L/2.4L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

F42 18DG/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K14 18LB/BR

INJECTOR CONTROL NO. 4

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

364

CONNECTOR PINOUTS
