Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 248

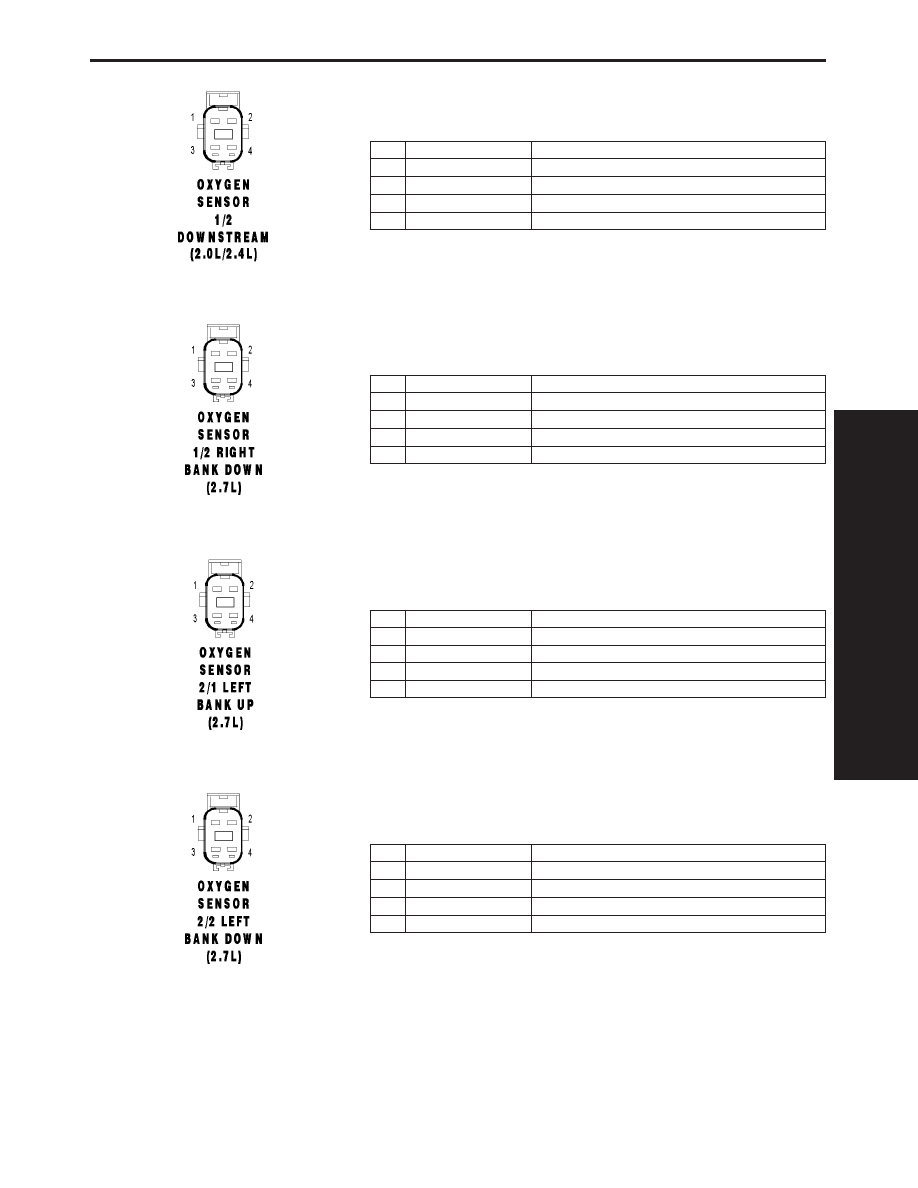

OXYGEN SENSOR 1/2 DOWNSTREAM (2.0L/2.4L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z186 20BK

GROUND

2

K199 18BR/VT

O2 1/2 HEATER CONTROL

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K141 20TN/WT

O2 1/2 SIGNAL

OXYGEN SENSOR 1/2 RIGHT BANK DOWN (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z188 20BK

GROUND

2

K199 18BR/VT

O2 1/2 HEATER CONTROL

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K141 20TN/WT

O2 1/2 SIGNAL

OXYGEN SENSOR 2/1 LEFT BANK UP (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z193 20BK

GROUND

2

K299 18BR/WT

O2 2/1 HEATER CONTROL

3

K902 18BR/DG

O2 RETURN (UP)

4

K241 20LG/RD

O2 2/1 SIGNAL

OXYGEN SENSOR 2/2 LEFT BANK DOWN (2.7L) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z186 20BK

GROUND

2

K399 18BR/GY

O2 2/2 HEATER CONTROL

3

K904 18DB/DG

O2 RETURN (DOWN)

4

K341 20TN/WT

O2 2/2 SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

369

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

370

CONNECTOR PINOUTS

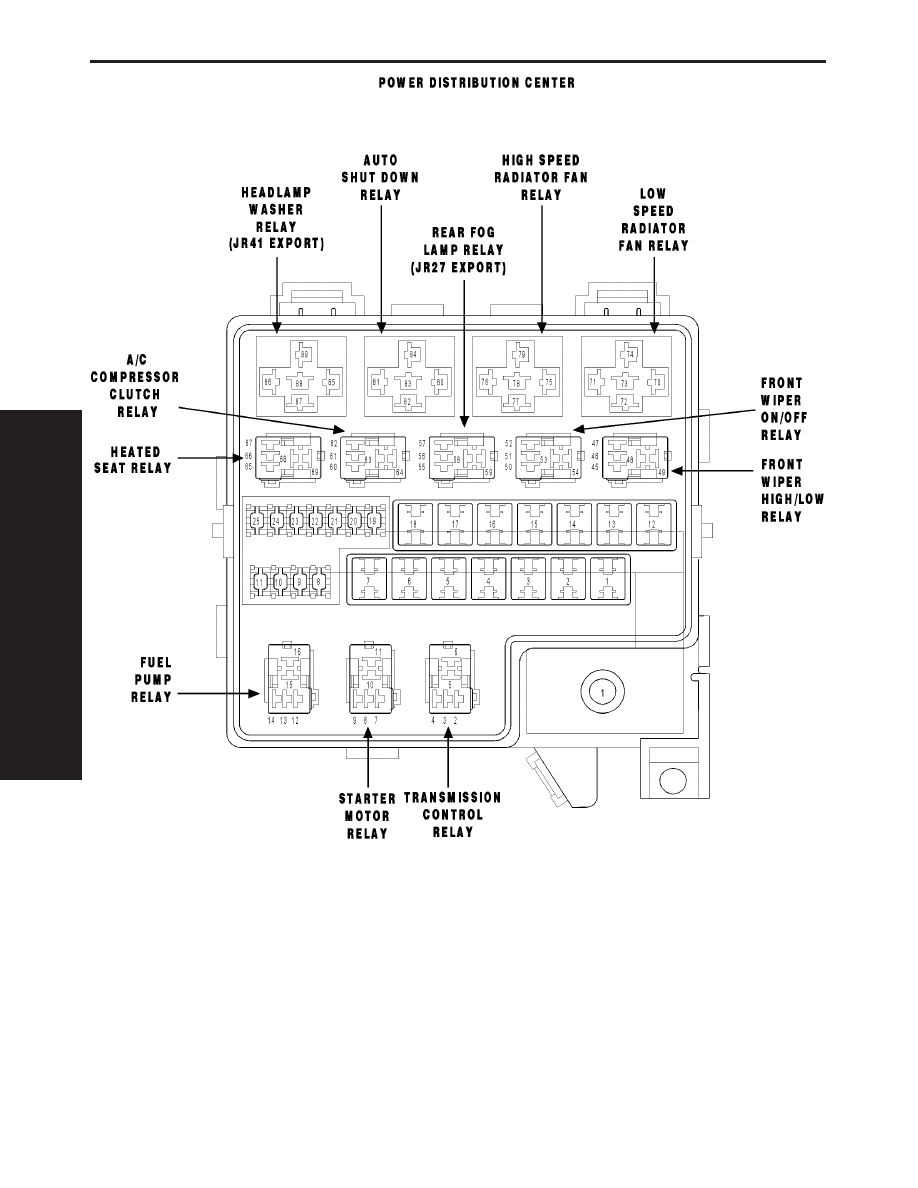

A/C COMPRESSOR CLUTCH RELAY

CAV

CIRCUIT

FUNCTION

60

C28 20DB/OR

A/C CLUTCH RELAY CONTROL

61

-

-

62

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

63

C3 14DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

64

A16 12RD/LG

FUSED B(+)

AUTO SHUT DOWN RELAY

CAV

CIRCUIT

FUNCTION

80

K51 20DB/VT

AUTOMATIC SHUT DOWN RELAY CONTROL

81

A14 14RD/TN

FUSED B(+)

82

A142 14DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

83

-

-

84

A14 14RD/TN

FUSED B(+)

FUEL PUMP RELAY

CAV

CIRCUIT

FUNCTION

12

K31 20BR/LG

FUEL PUMP RELAY CONTROL

13

-

-

14

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

A141 14DG/WT

FUEL PUMP RELAY OUTPUT

16

A1 18RD

FUSED B(+)

LOW SPEED RADIATOR FAN RELAY

CAV

CIRCUIT

FUNCTION

70

C24 20DB/TN

LOW RAD FAN RELAY CONTROL

71

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

72

C23 12DG

LOW RAD FAN RELAY OUTPUT

73

-

-

74

A16 12RD/LG

FUSED B(+)

STARTER MOTOR RELAY

CAV

CIRCUIT

FUNCTION

7

K90 20TN

ENGINE STARTER MOTOR RELAY CONTROL

8

-

-

9

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

9

T141 16YL/RD (2.7L MTX)

FUSED IGNITION SWITCH OUTPUT (START)

10

T40 16BR

ENGINE STARTER MOTOR RELAY OUTPUT

11

A1 18RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

371

CONNECTOR PINOUTS

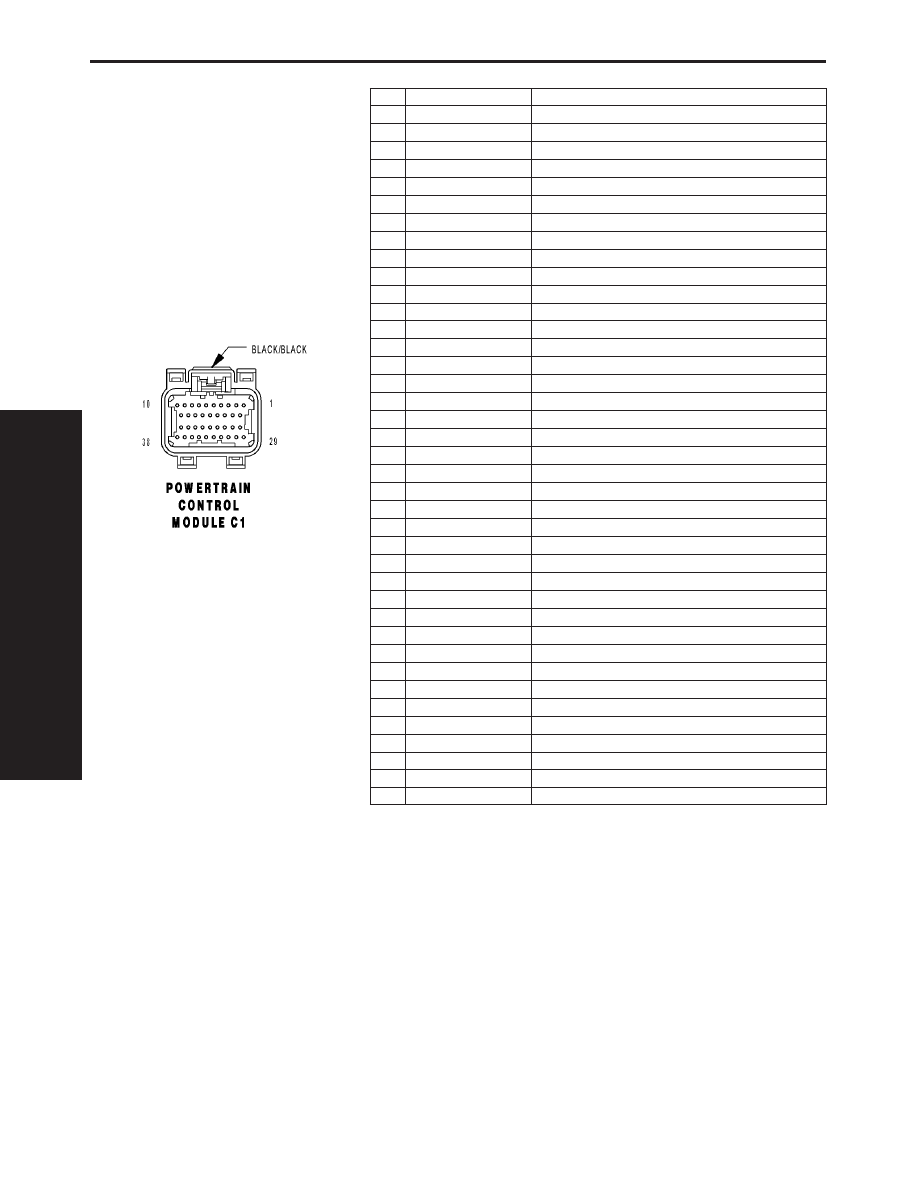

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

G7 18WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z12 16BK/TN

GROUND

19

-

-

20

-

-

21

C18 20DB

A/C PRESSURE SIGNAL

22

-

-

23

-

-

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K7 18OR (MTX EXPORT)

5 VOLT SUPPLY

28

K62 18BK/OR (2.4L PZEV)

AIR PUMP MOTOR RELAY CONTROL

29

A14 16RD/TN

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20TN/WT (2.7L)

O2 SENSOR 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

K341 20PK/WT (2.7L)

O2 SENSOR 2/2 SIGNAL

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 20VT/YL (EATX)

PCI BUS (PCM)

38

D25 20OR (MTX)

PCI BUS (PCM)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

372

CONNECTOR PINOUTS
