Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 131

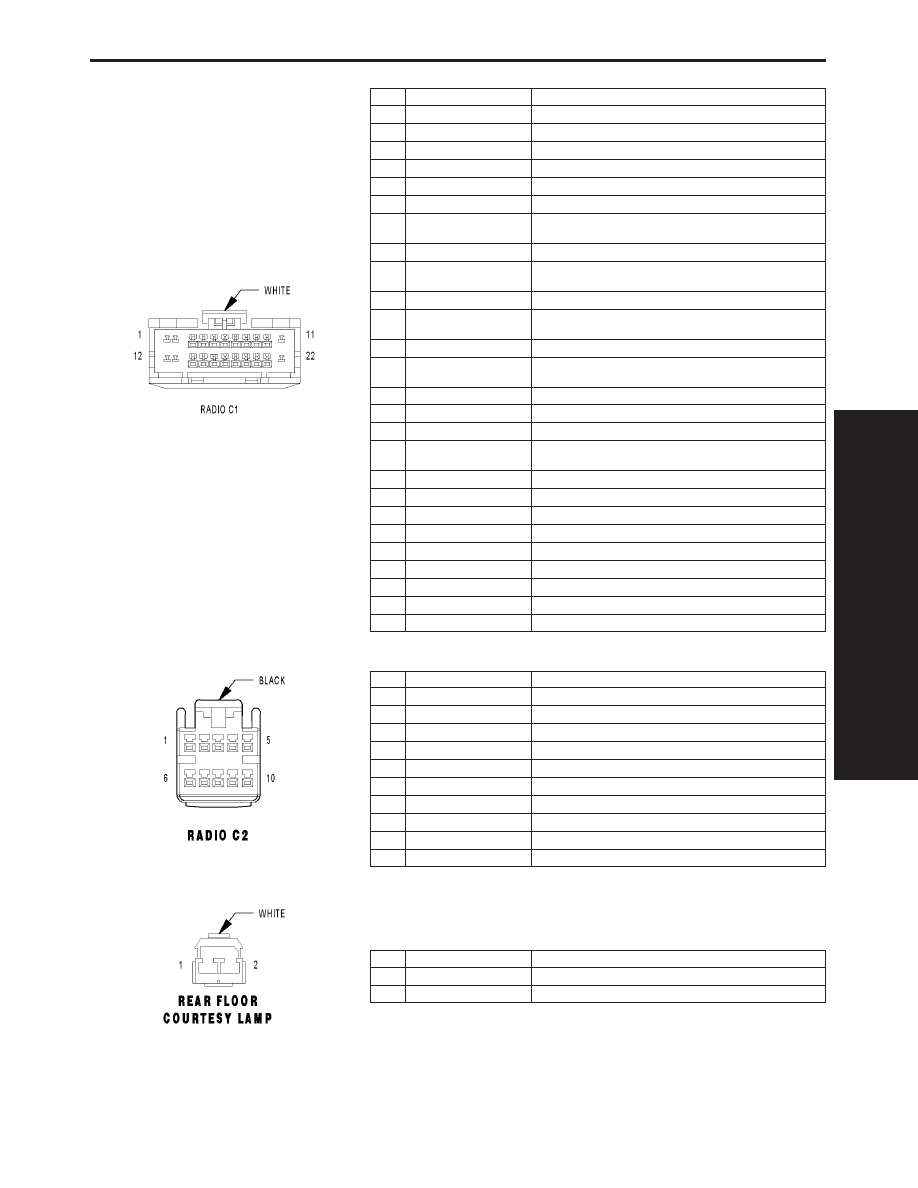

RADIO C1 - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

E2 18OR/BR

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

X54 20VT (EXCEPT JR27
BASE)

RIGHT FRONT SPEAKER (+)

7

X80 20LB/BK (JR27 BASE)

RIGHT INSTRUMENT PANEL SPEAKER (-)

8

X56 20DB/RD (EXCEPT
JR27 BASE)

RIGHT FRONT SPEAKER (-)

8

X82 20LB/VT (JR27 BASE)

RIGHT INSTRUMENT PANEL SPEAKER (+)

9

X55 20BR/RD (EXCEPT
JR27 BASE)

LEFT FRONT SPEAKER (-)

9

X87 20LG/VT (JR27 BASE)

LEFT INSTRUMENT PANEL SPEAKER (+)

10

X53 20DG (EXCEPT JR27
BASE)

LEFT FRONT SPEAKER (+)

10

X85 20LG/DG (JR27 BASE)

LEFT INSTRUMENT PANEL SPEAKER (-)

11

Z1 18BK

GROUND

12

M1 20PK

FUSED B(+)

13

X60 20DG/RD (EXCEPT
JR27 BASE)

RADIO 12V OUTPUT

14

D25 20VT/YL

PCI BUS (RADIO)

15

-

-

16

-

-

17

-

-

18

X51 20BR/YL

LEFT REAR SPEAKER (+)

19

X57 20BR/LB

LEFT REAR SPEAKER (-)

20

X58 20DB/OR

RIGHT REAR SPEAKER (-)

21

X52 20DB/WT

RIGHT REAR SPEAKER (+)

22

-

-

RADIO C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 22GY/WT

AUDIO OUT RIGHT

2

Z4 22BK/OR

GROUND

3

C235 WT/LB

CD GROUND SHIELD

4

D25 22VT/YL

PCI BUS

5

X112 22RD

IGNITION SWITCH OUTPUT (RUN-ACC)

6

X41 22DG/WT

AUDIO OUT LEFT

7

Z140 22BK/TN

GROUND

8

-

-

9

E14 22OR/TN

PANEL LAMPS DIMMER SIGNAL

10

X160 22GY/YL

B(+)

REAR FLOOR COURTESY LAMP - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 18PK

FUSED B(+)

2

M2 18YL

COURTESY LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

509

CONNECTOR PINOUTS

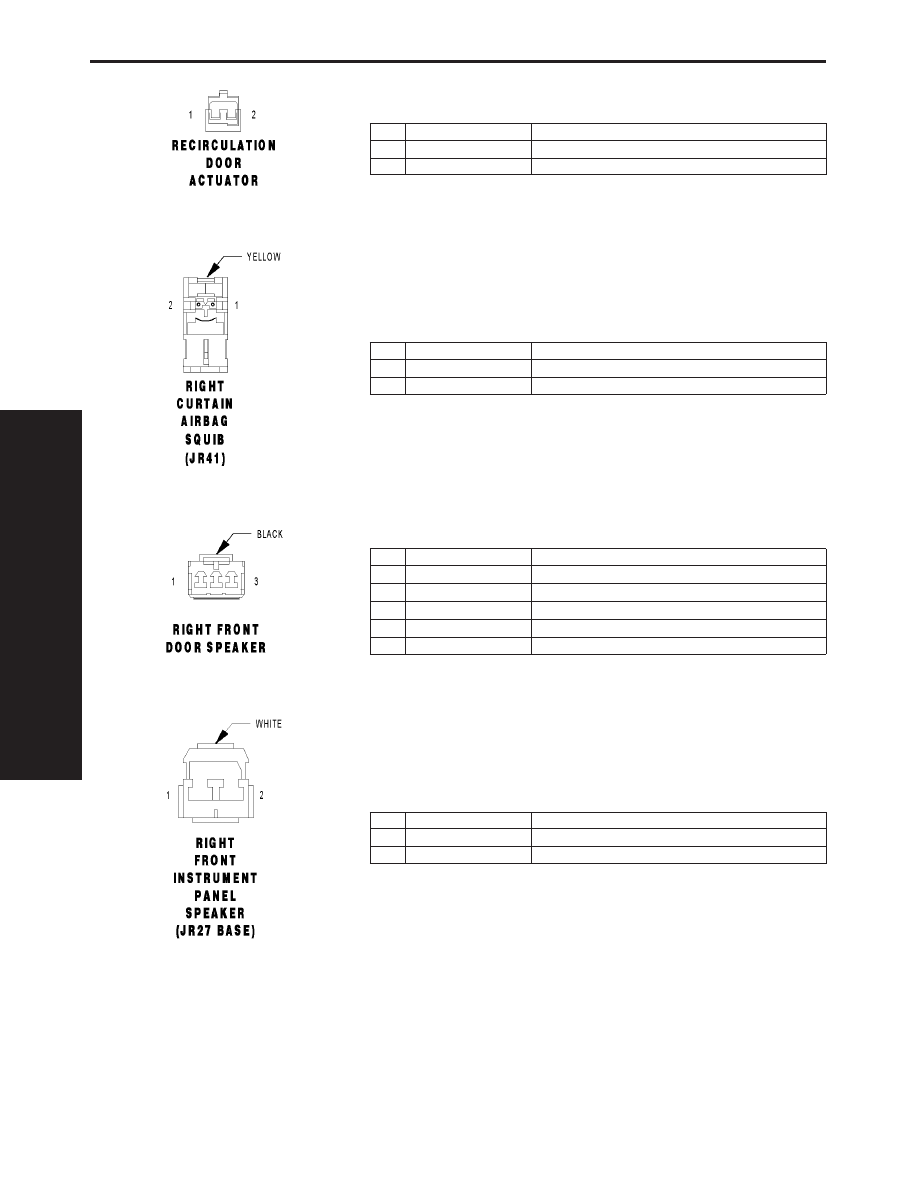

RECIRCULATION DOOR ACTUATOR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C32 20GY/DB

RECIRCULATION DOOR DRIVER

2

C34 20DB/WT

COMMON DOOR DRIVER

RIGHT CURTAIN AIRBAG SQUIB (JR41) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R76 20LB/WT

RIGHT CURTAIN SQUIB 1 LINE 2

2

R74 20LB/YL

RIGHT CURTAIN SQUIB 1 LINE 1

RIGHT FRONT DOOR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X80 18LB/BK (BASE)

RIGHT FRONT SPEAKER (-)

1

X80 18LB/BK (PREMIUM)

AMPLIFIED RIGHT FRONT SPEAKER (-)

2

-

-

3

X82 18LB/VT (BASE)

RIGHT FRONT SPEAKER (+)

3

X82 18LB/VT (PREMIUM)

AMPLIFIED RIGHT FRONT SPEAKER (+)

RIGHT FRONT INSTRUMENT PANEL SPEAKER (JR27 BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X82 20LB/VT

RIGHT INSTRUMENT PANEL SPEAKER (+)

2

X80 20LB/BK

RIGHT INSTRUMENT PANEL SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

510

CONNECTOR PINOUTS

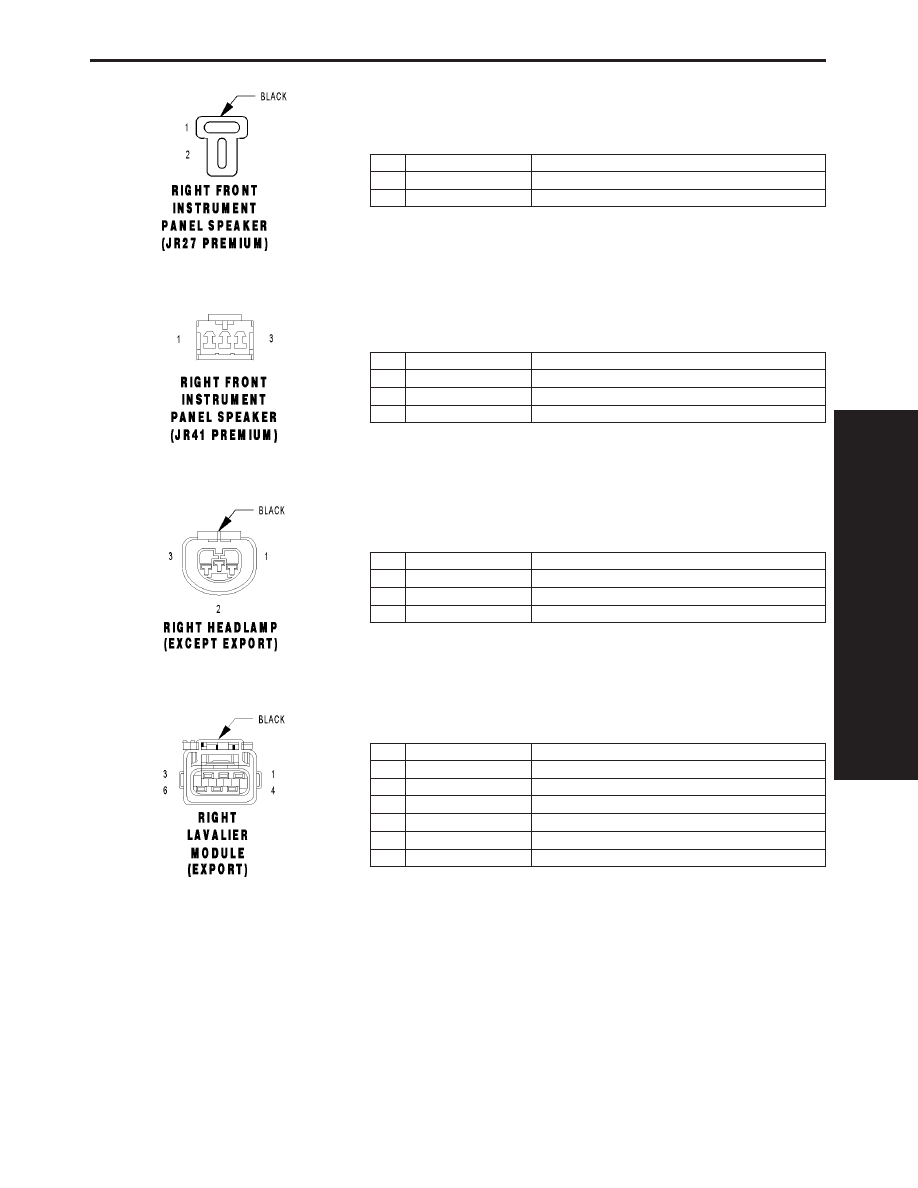

RIGHT FRONT INSTRUMENT PANEL SPEAKER (JR27 PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

2

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (+)

RIGHT FRONT INSTRUMENT PANEL SPEAKER (JR41 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

2

-

-

3

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (+)

RIGHT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

2

Z142 20BK

GROUND

3

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

RIGHT LAVALIER MODULE (EXPORT) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

Z162 16BK

GROUND

2

L101 18RD

HEADLAMP ADJUST SIGNAL

3

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

4

L60 20TN

RIGHT TURN SIGNAL

5

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

6

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

511

CONNECTOR PINOUTS

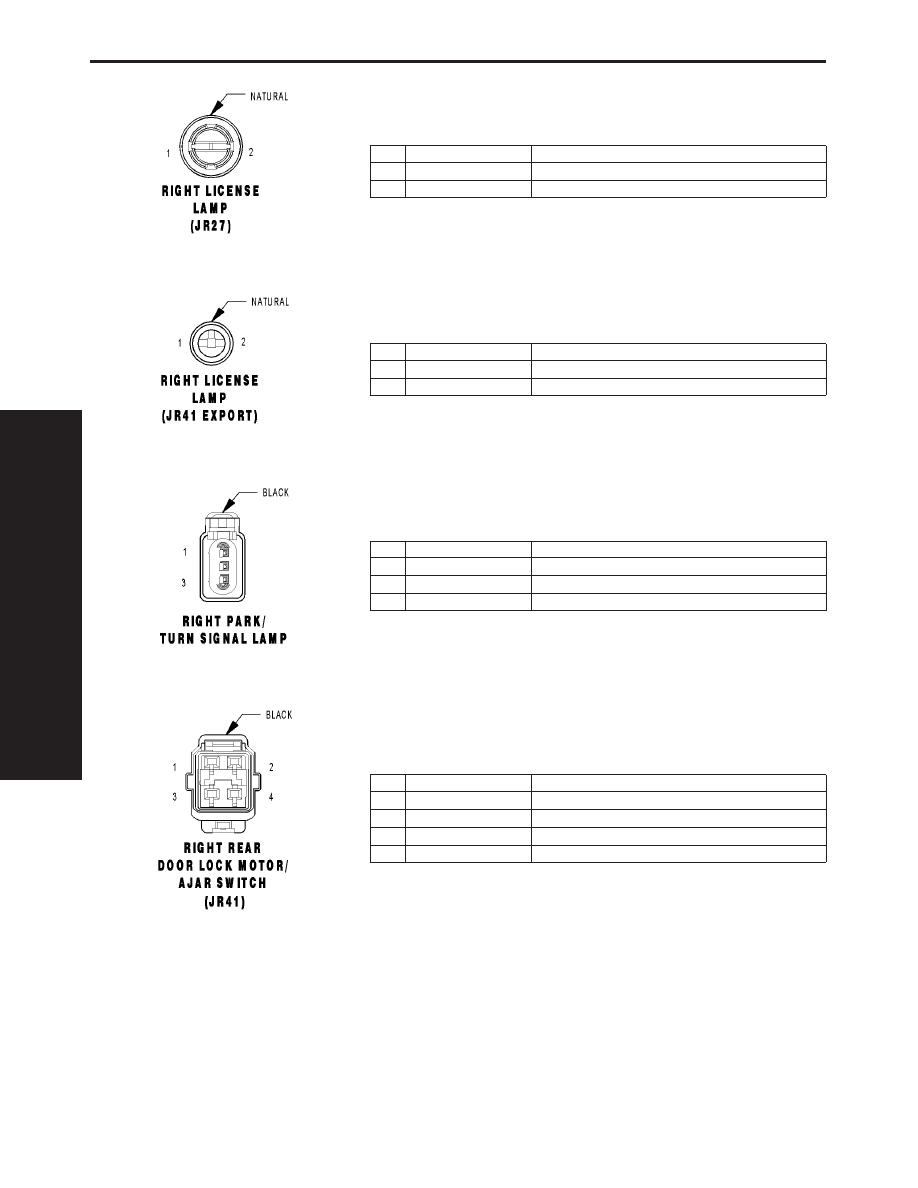

RIGHT LICENSE LAMP (JR27) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z149 18BK

GROUND

RIGHT LICENSE LAMP (JR41 EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z150 18BK

GROUND

RIGHT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT TURN SIGNAL

2

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

3

Z147 20BK

GROUND

RIGHT REAR DOOR LOCK MOTOR/AJAR SWITCH (JR41) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G76 20TN/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

2

Z318 18BK

GROUND

3

P182 18PK/DB

RIGHT REAR UNLOCK RELAY OUTPUT

4

P180 18OR/TN

RIGHT REAR LOCK RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

512

CONNECTOR PINOUTS
