HEATED SEAT RELAY

CAV

CIRCUIT

FUNCTION

65

P340 18LG/YL

HEATED SEAT RELAY CONTROL

66

-

-

67

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

68

P86 16PK/BK

HEATED SEAT RELAY OUTPUT

69

F235 16RD

FUSED B(+)

REAR FOG LAMP RELAY (JR27 EXPORT)

CAV

CIRCUIT

FUNCTION

55

L36 18LG

REAR FOG LAMP CONTROL

56

-

-

57

Z247 18BK

GROUND

58

L95 18DG/YL

REAR FOG LAMP RELAY OUTPUT

59

A7 16RD/BK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

505

CONNECTOR PINOUTS

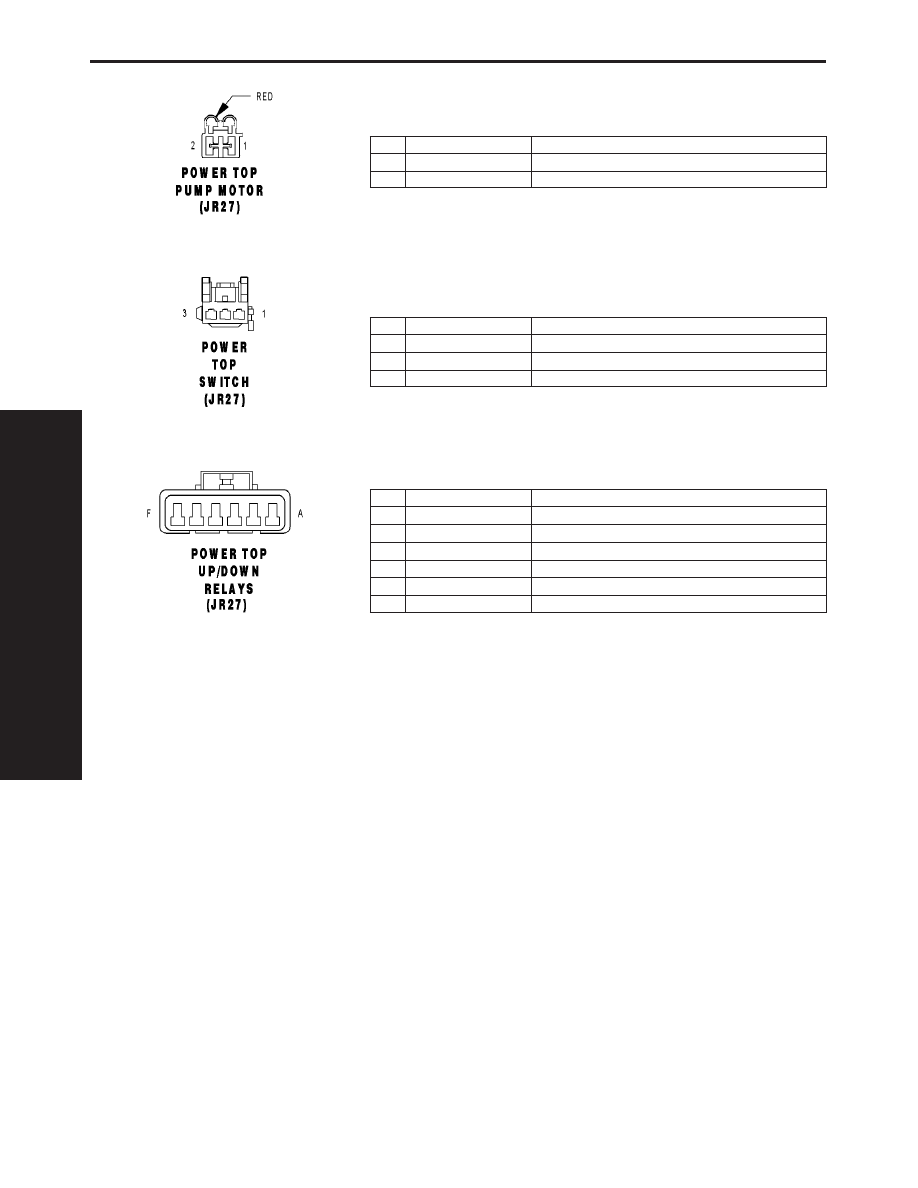

POWER TOP PUMP MOTOR (JR27) - RED 2 WAY

CAV

CIRCUIT

FUNCTION

1

P3 12YL

TOP UP RELAY OUTPUT

2

P4 12RD

TOP DOWN RELAY OUTPUT

POWER TOP SWITCH (JR27) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F20 20YL/BK

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Z249 20BK

GROUND

3

Q31 20OR/DB

CONVERTIBLE TOP SWITCH MUX

POWER TOP UP/DOWN RELAYS (JR27) - 6 WAY

CAV

CIRCUIT

FUNCTION

A

P6 20RD/WT

TOP UP RELAY CONTROL

B

P3 12YL

TOP UP RELAY OUTPUT

C

A25 12DB

FUSED B(+)

D

Z253 12BK

GROUND

E

P4 12RD

TOP DOWN RELAY OUTPUT

F

P5 20YL/BK

TOP DOWN RELAY CONTROL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

506

CONNECTOR PINOUTS

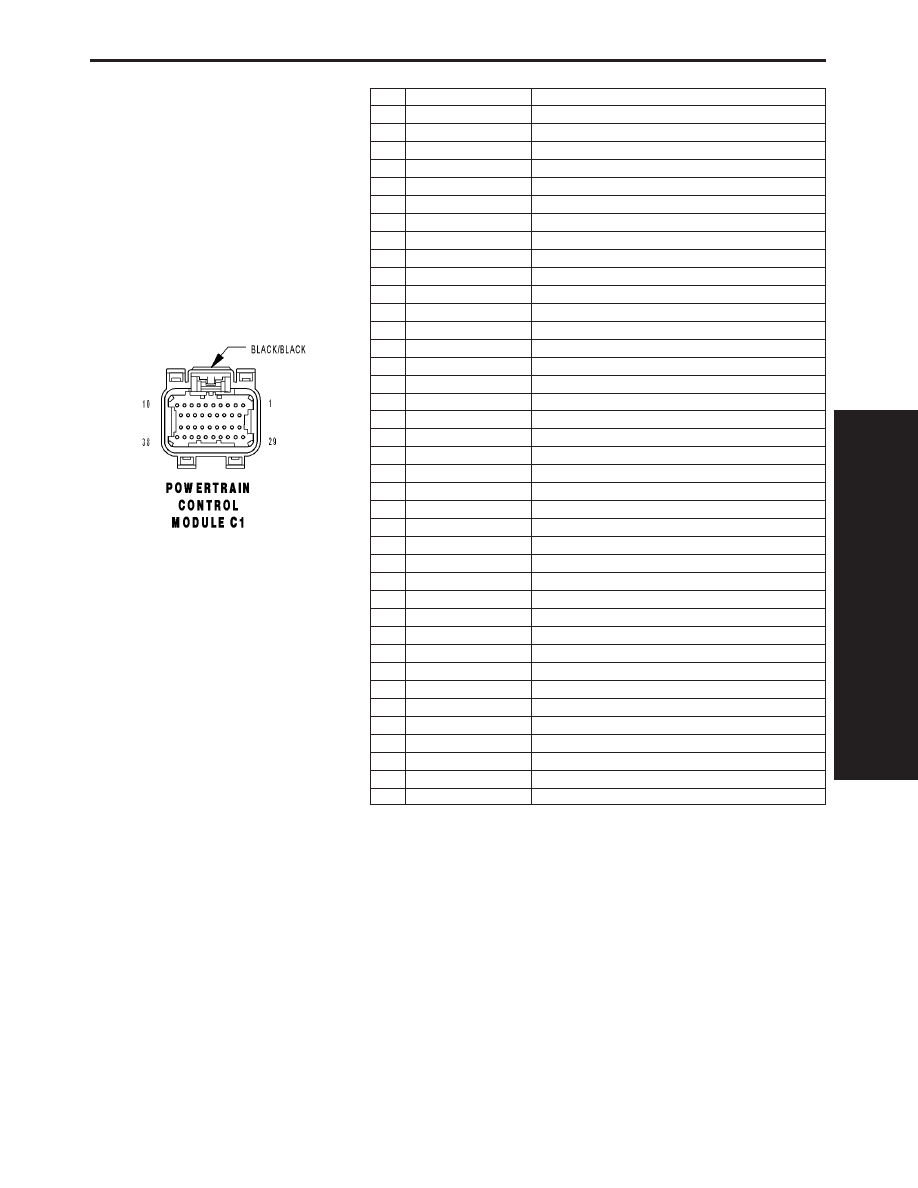

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

G7 18WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

-

-

15

-

-

16

-

-

17

-

-

18

Z12 16BK/TN

GROUND

19

-

-

20

-

-

21

C18 20DB

A/C PRESSURE SIGNAL

22

-

-

23

-

-

24

-

-

25

D20 20LG

SCI RECEIVE (PCM)

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K7 18OR (MTX EXPORT)

5 VOLT SUPPLY

28

K62 18BK/OR (2.4L PZEV)

AIR PUMP MOTOR RELAY CONTROL

29

A14 16RD/TN

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 20TN/WT (2.7L)

O2 SENSOR 1/2 SIGNAL

32

K904 18DB/DG

O2 RETURN (DOWN)

33

K341 20PK/WT (2.7L)

O2 SENSOR 2/2 SIGNAL

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT (PCM)

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 20VT/YL (EATX)

PCI BUS (PCM)

38

D25 20OR (MTX)

PCI BUS (PCM)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

507

CONNECTOR PINOUTS

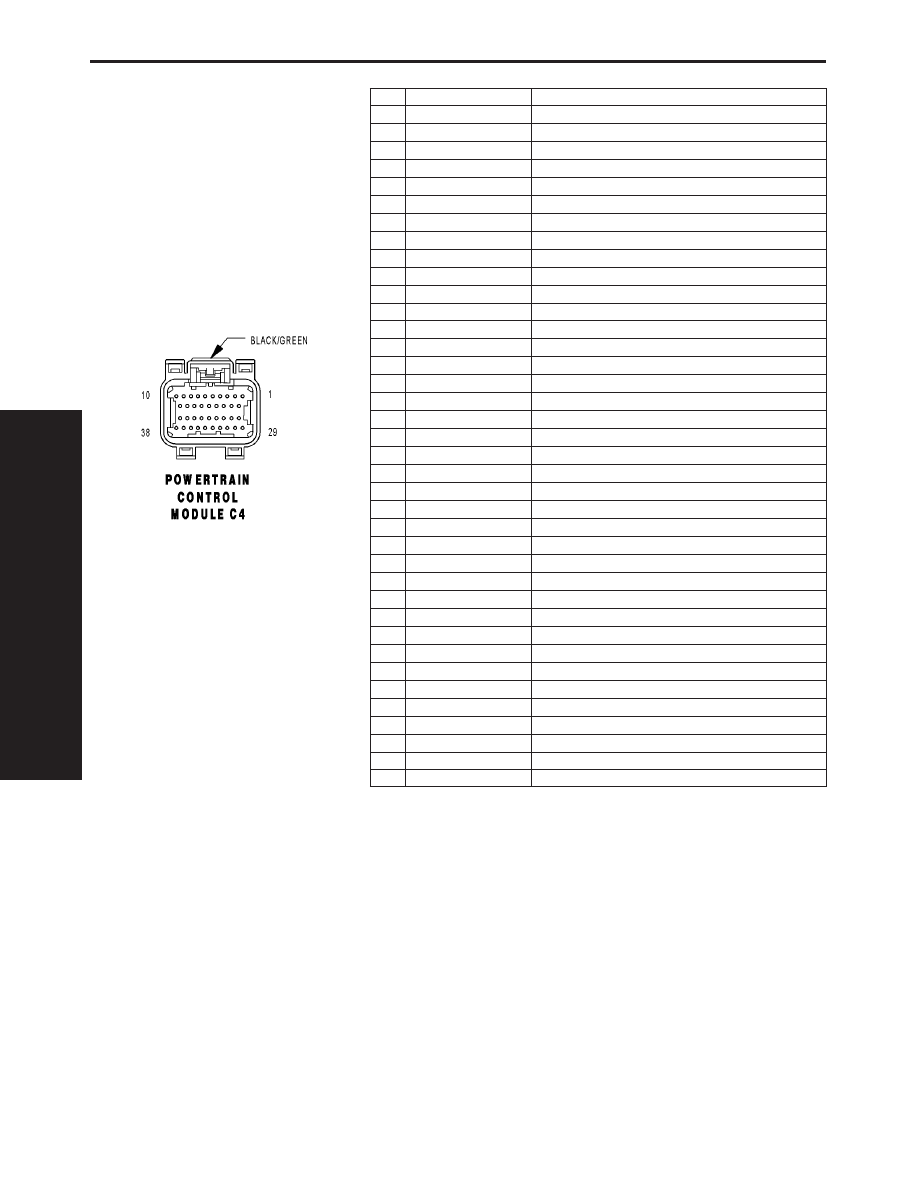

POWERTRAIN CONTROL MODULE C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 20BR

OD SOLENOID CONTROL

2

T59 20PK

UD SOLENOID CONTROL

3

-

-

4

-

-

5

-

-

6

T19 20WT

2-4 SOLENOID CONTROL

7

-

-

8

-

-

9

-

-

10

T20 20LB

L/R SOLENOID CONTROL

11

-

-

12

Z14 16BK/YL

GROUND

13

Z13 16BK/RD

GROUND

14

Z13 16BK/RD

GROUND

15

T1 20LG/BK

TRS T1 SENSE

16

T3 20VT

TRS T3 SENSE

17

-

-

18

T15 20LG

TRANSMISSION CONTROL RELAY CONTROL

19

T16 20RD

TRANSMISSION CONTROL RELAY OUTPUT

20

-

-

21

-

-

22

T9 20OR/BK

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

-

-

27

T41 20BK/WT

TRS T41 SENSE

28

T16 20RD

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 20DG

L/R PRESSURE SWITCH SENSE

30

T47 20YL/BK

2-4 PRESSURE SWITCH SENSE

31

-

-

32

T14 20LG/WT

OUTPUT SPEED SENSOR SIGNAL

33

T52 20RD/BK

INPUT SPEED SENSOR SIGNAL

34

T13 20DB/BK

SPEED SENSOR GROUND

35

T54 20VT/YL

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20VT/WT

TRS T42 SENSE

38

T16 20RD

TRANSMISSION CONTROL RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

508

CONNECTOR PINOUTS
