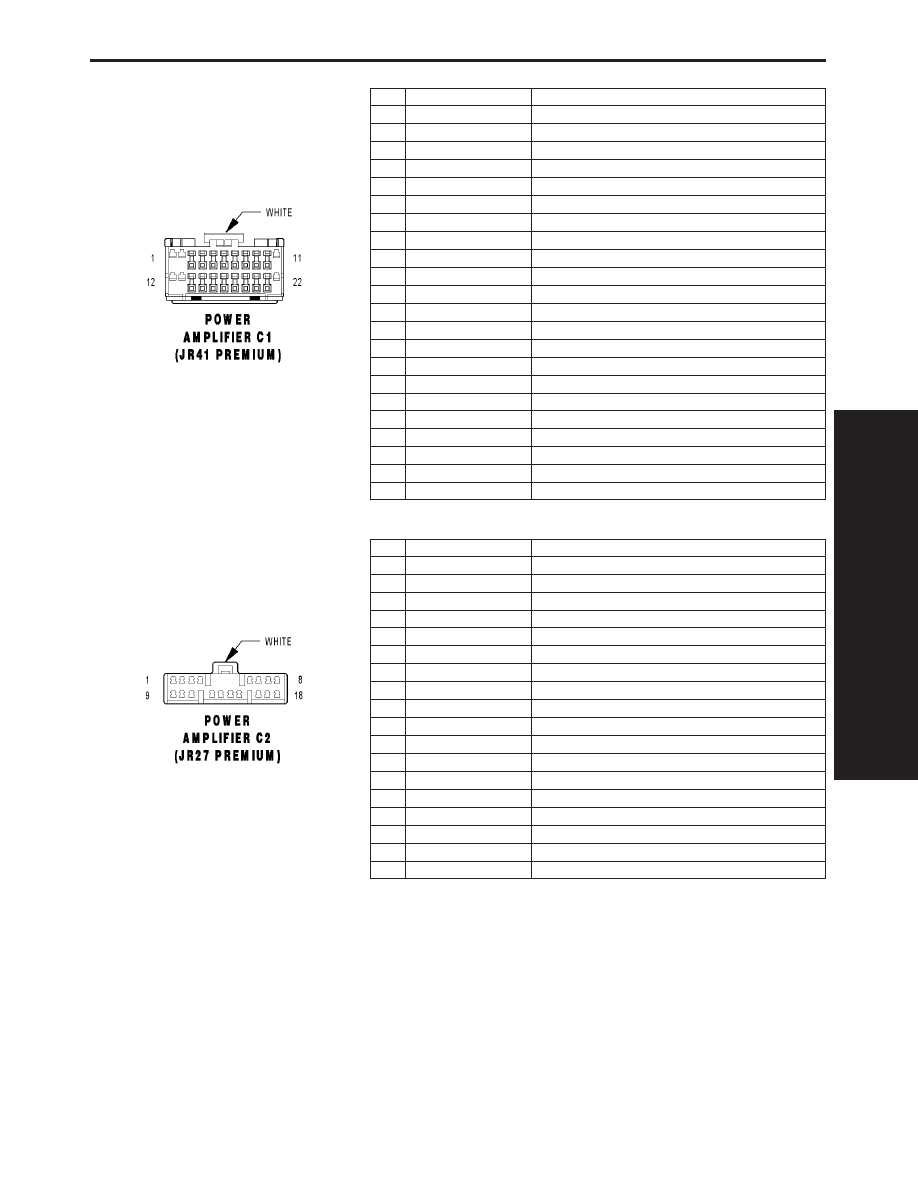

POWER AMPLIFIER C1 (JR41 PREMIUM) - WHITE 22 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT

FUSED B(+)

2

Z115 16BK/RD

GROUND

3

X60 20DG/RD

RADIO 12V OUTPUT

4

X54 20VT

RIGHT FRONT SPEAKER (+)

5

X53 20DG

LEFT FRONT SPEAKER (+)

6

X52 20DB/WT

RIGHT REAR SPEAKER (+)

7

X51 20BR/YL

LEFT REAR SPEAKER (+)

8

-

-

9

-

-

10

X93 20WT/RD

AMPLIFIED LEFT REAR SPEAKER (+)

11

X94 20TN/VT

AMPLIFIED RIGHT REAR SPEAKER (+)

12

F75 16VT

FUSED B(+)

13

Z126 16BK/LG

GROUND

14

-

-

15

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

16

X55 20BR/RD

LEFT FRONT SPEAKER (-)

17

X58 20DB/OR

RIGHT REAR SPEAKER (-)

18

X57 20BR/LB

LEFT REAR SPEAKER (-)

19

-

-

20

-

-

21

X91 20WT/BK

AMPLIFIED LEFT REAR SPEAKER (-)

22

X92 20TN/BK

AMPLIFIED RIGHT REAR SPEAKER (-)

POWER AMPLIFIER C2 (JR27 PREMIUM) - WHITE 18 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

X52 20DB/WT

RIGHT REAR SPEAKER (+)

6

X51 20BR/YL

LEFT REAR SPEAKER (+)

7

X54 20VT

RIGHT FRONT SPEAKER (+)

8

X53 20DG

LEFT FRONT SPEAKER (+)

9

Z115 16BK/RD

GROUND

10

-

-

11

-

-

12

-

-

13

-

-

14

X60 20DG/RD

RADIO 12V OUTPUT

15

X58 20DB/OR

RIGHT REAR SPEAKER (-)

16

X57 20BR/LB

LEFT REAR SPEAKER (-)

17

X56 20DB/RD

RIGHT FRONT SPEAKER (-)

18

X55 20BR/RD

LEFT FRONT SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

501

CONNECTOR PINOUTS

POWER AMPLIFIER C2 (JR41 PREMIUM) - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X87 18LG/VT

AMPLIFIED LEFT FRONT SPEAKER (+)

2

X82 18LB/VT

AMPLIFIED RIGHT FRONT SPEAKER (+)

3

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

4

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (+)

5

-

-

6

-

-

7

X85 18LG/DG

AMPLIFIED LEFT FRONT SPEAKER (-)

8

X80 18LB/BK

AMPLIFIED RIGHT FRONT SPEAKER (-)

9

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

10

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

11

-

-

12

-

-

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

502

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

503

CONNECTOR PINOUTS

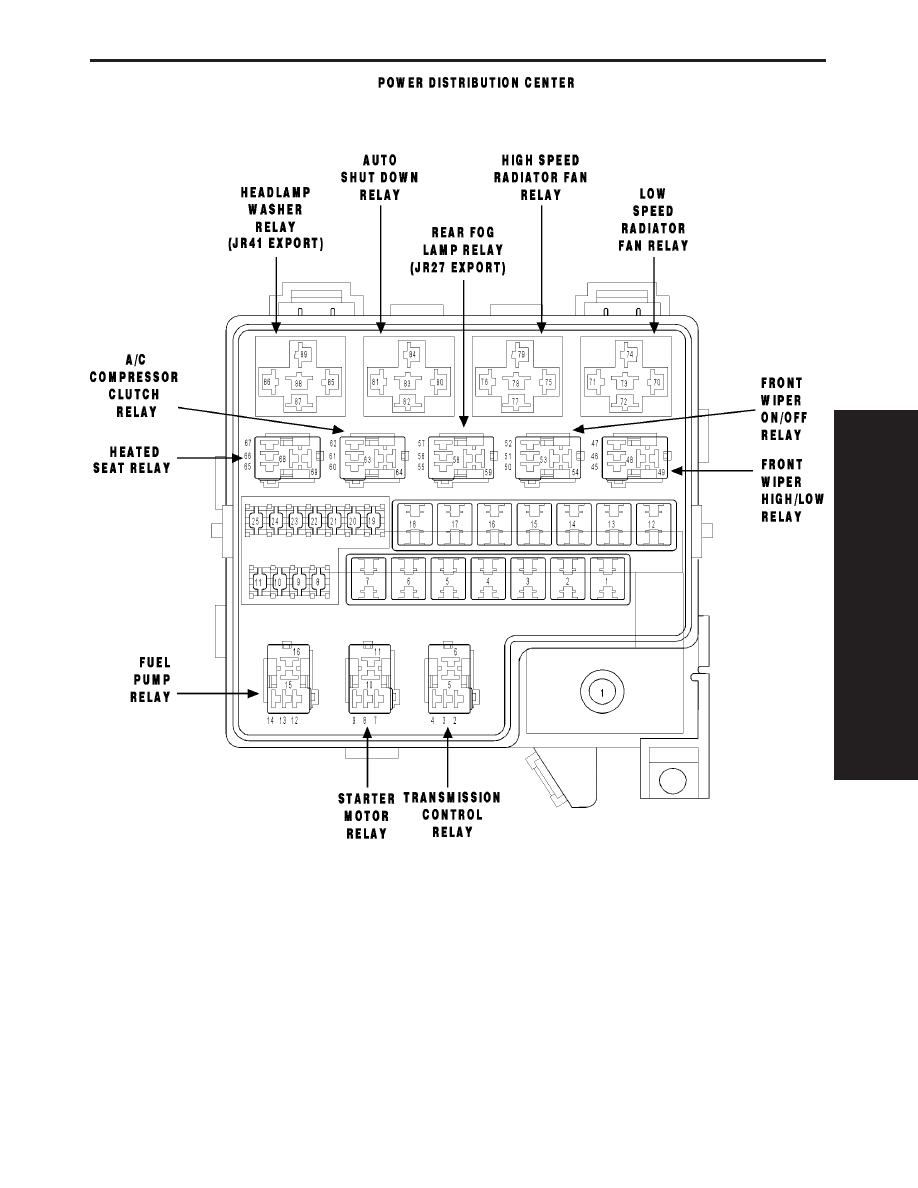

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A2 12PK/BK

FUSED B(+)

2

20A

F30 16RD

FUSED B(+)

3

30A

A53 16RD/YL (JR41 EXPORT)

FUSED B(+)

4

40A

A3 12RD/WT

FUSED B(+)

5

-

SPARE

-

6

40A

A4 12BK/PK

FUSED B(+)

7

40A

A161 14LB/WT

FUSED B(+)

8

20A

A1 18RD

FUSED B(+)

9

20A

A24 18BK (EATX)

FUSED B(+)

10

10A

A51 20RD/WT

FUSED B(+)

11

20A

A7 16RD/BK

FUSED B(+)

12

40A

A16 12RD/LG

FUSED B(+)

13

20A

F235 16RD

FUSED B(+)

14

30A

A14 14RD/TN

FUSED B(+)

15

40A

A10 12RD/DG (ABS)

FUSED B(+)

16

40A

A13 12PK/WT

FUSED B(+)

17

40A

A25 12DB (JR27)

FUSED B(+)

18

40A

A5 12RD/GY

FUSED B(+)

19

20A

A45 18BR (JR27)

FUSED B(+)

20

20A

A15 16PK

FUSED B(+)

21

-

SPARE

-

22

20A

A20 12RD/DB (ABS)

FUSED B(+)

23

20A

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

20A

F12 18DB/WT (HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

24

20A

F42 16DG/LG (2.7L)

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

25

20A

F142 16OR/DG

FUSED AUTOMATIC SHUT DOWN RELAY OUTPUT

FRONT WIPER HIGH/LOW RELAY

CAV

CIRCUIT

FUNCTION

45

V16 20VT/PK

FRONT WIPER HIGH/LOW RELAY CONTROL

46

V3 16BR/WT

FRONT WIPER LOW SPEED OUTPUT

47

F13 20DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

48

V4 16RD/YL

FRONT WIPER HIGH SPEED OUTPUT

49

V5 16DG/VT

FRONT WIPER RELAY COMMON

FRONT WIPER ON/OFF RELAY

CAV

CIRCUIT

FUNCTION

50

V14 20RD/VT

FRONT WIPER ON/OFF RELAY CONTROL

51

Z247 16BK

GROUND

52

A5 14RD/GY

FUSED B(+)

53

A5 12RD/GY

FUSED B(+)

54

V5 16DG/VT

FRONT WIPER RELAY COMMON

HEADLAMP WASHER RELAY (JR41 EXPORT)

CAV

CIRCUIT

FUNCTION

85

V58 18BR/YL

HEADLAMP WASHER RELAY CONTROL

86

A53 16RD/YL

FUSED B(+)

87

V53 14RD/YL

HEADLAMP WASHER RELAY OUTPUT

88

-

-

89

A53 16RD/YL

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

504

CONNECTOR PINOUTS
