Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 127

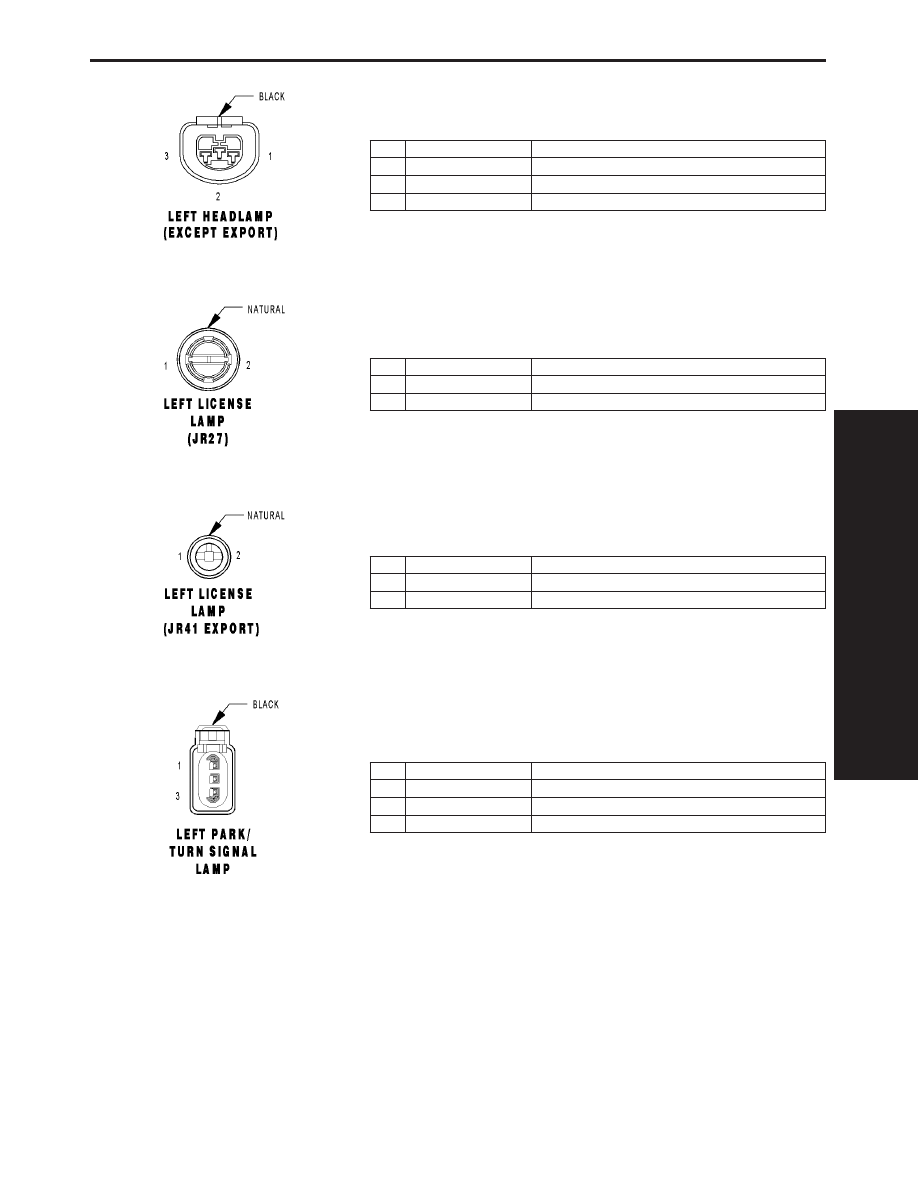

LEFT HEADLAMP (EXCEPT EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

2

Z141 20BK

GROUND

3

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

LEFT LICENSE LAMP (JR27) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z149 18BK

GROUND

LEFT LICENSE LAMP (JR41 EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z150 18BK

GROUND

LEFT PARK/TURN SIGNAL LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 16LG

LEFT TURN SIGNAL

2

L7 20BK/BR

HEADLAMP SWITCH OUTPUT

3

Z148 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

493

CONNECTOR PINOUTS

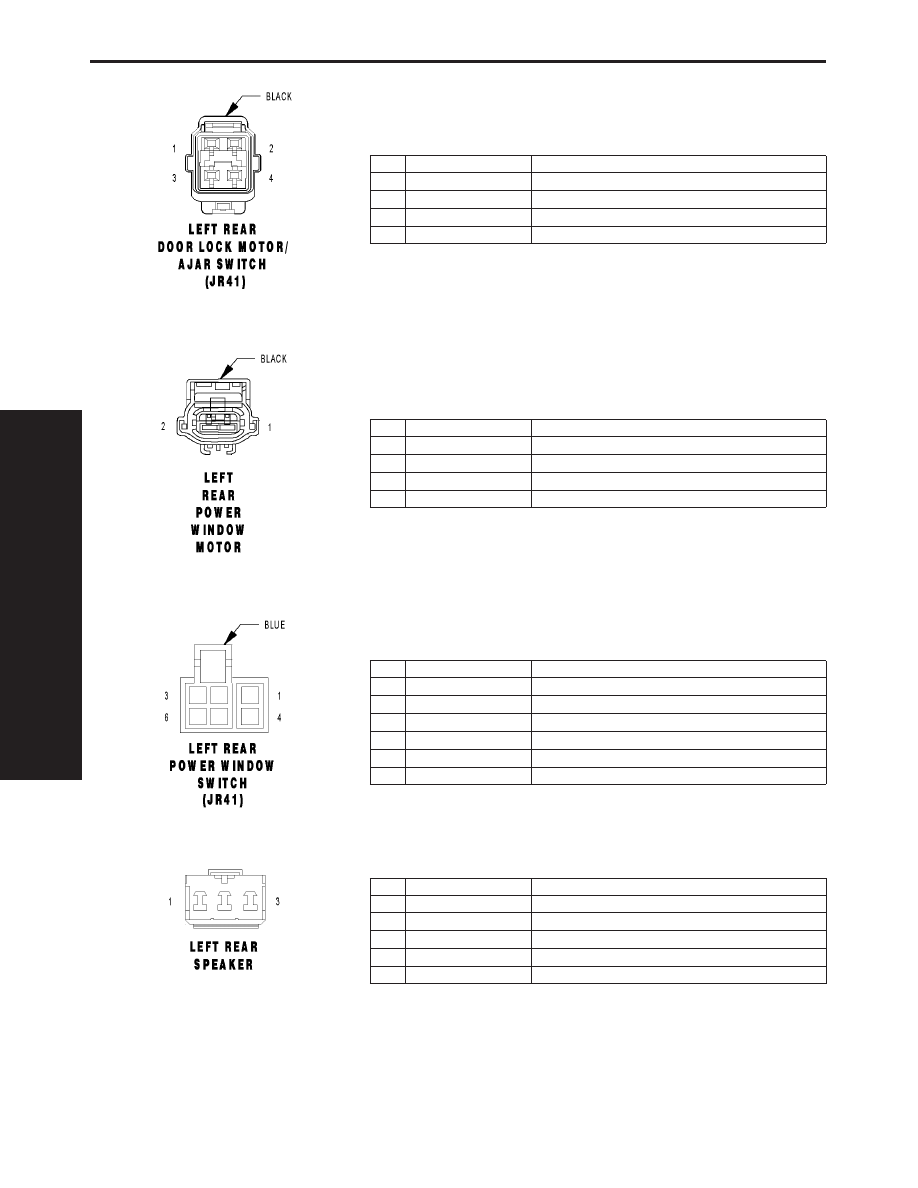

LEFT REAR DOOR LOCK MOTOR/AJAR SWITCH (JR41) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G77 20TN/YL

LEFT REAR DOOR AJAR SWITCH SENSE

2

Z317 18BK

GROUND

3

P181 18PK/DB

LEFT REAR UNLOCK RELAY OUTPUT

4

P179 18OR/TN

LEFT REAR LOCK RELAY OUTPUT

LEFT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14RD/WT (JR27)

LEFT REAR WINDOW DRIVER DOWN

1

Q23 14DG (JR41)

LEFT REAR WINDOW DRIVER DOWN

2

Q13 14DB (JR27)

LEFT REAR WINDOW DRIVER UP

2

Q13 14GY (JR41)

LEFT REAR WINDOW DRIVER UP

LEFT REAR POWER WINDOW SWITCH (JR41) - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q23 14DG

LEFT REAR WINDOW DRIVER DOWN

2

Q17 14DB/WT

MASTER WINDOW SWITCH LEFT REAR UP

3

-

-

4

Q27 14RD/BK

MASTER WINDOW SWITCH LEFT REAR DOWN

5

Q13 14GY

LEFT REAR WINDOW DRIVER UP

6

Q1 14YL

POWER WINDOW SWITCH FEED

LEFT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X91 18WT/BK (BASE)

LEFT REAR SPEAKER (-)

1

X91 18WT/BK (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (-)

2

-

-

3

X93 18WT/RD (BASE)

LEFT REAR SPEAKER (+)

3

X93 18WT/RD (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

494

CONNECTOR PINOUTS

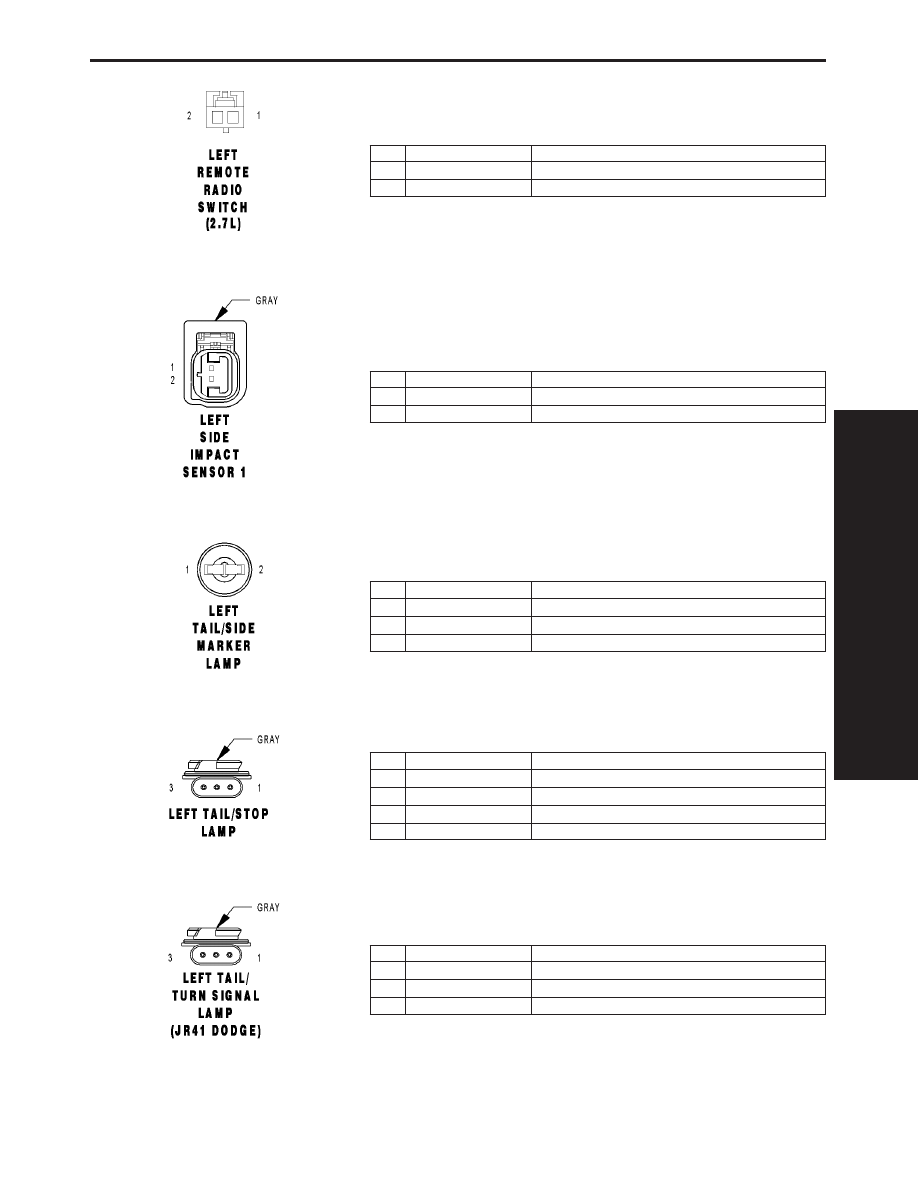

LEFT REMOTE RADIO SWITCH (2.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN/RADIO CONTROL MUX

2

Z123 22BK/OR

GROUND

LEFT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R15 20LG/BR

LEFT SIDE IMPACT SENSOR 1 GROUND

2

R13 20LG/TN

LEFT SIDE IMPACT SENSOR 1 SIGNAL

LEFT TAIL/SIDE MARKER LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK (JR27)

GROUND

1

Z150 18BK (JR41)

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

LEFT TAIL/STOP LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK (JR27)

GROUND

1

Z150 18BK (JR41)

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

LEFT TAIL/TURN SIGNAL LAMP (JR41 DODGE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z150 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L61 18LG

LEFT TURN SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

495

CONNECTOR PINOUTS

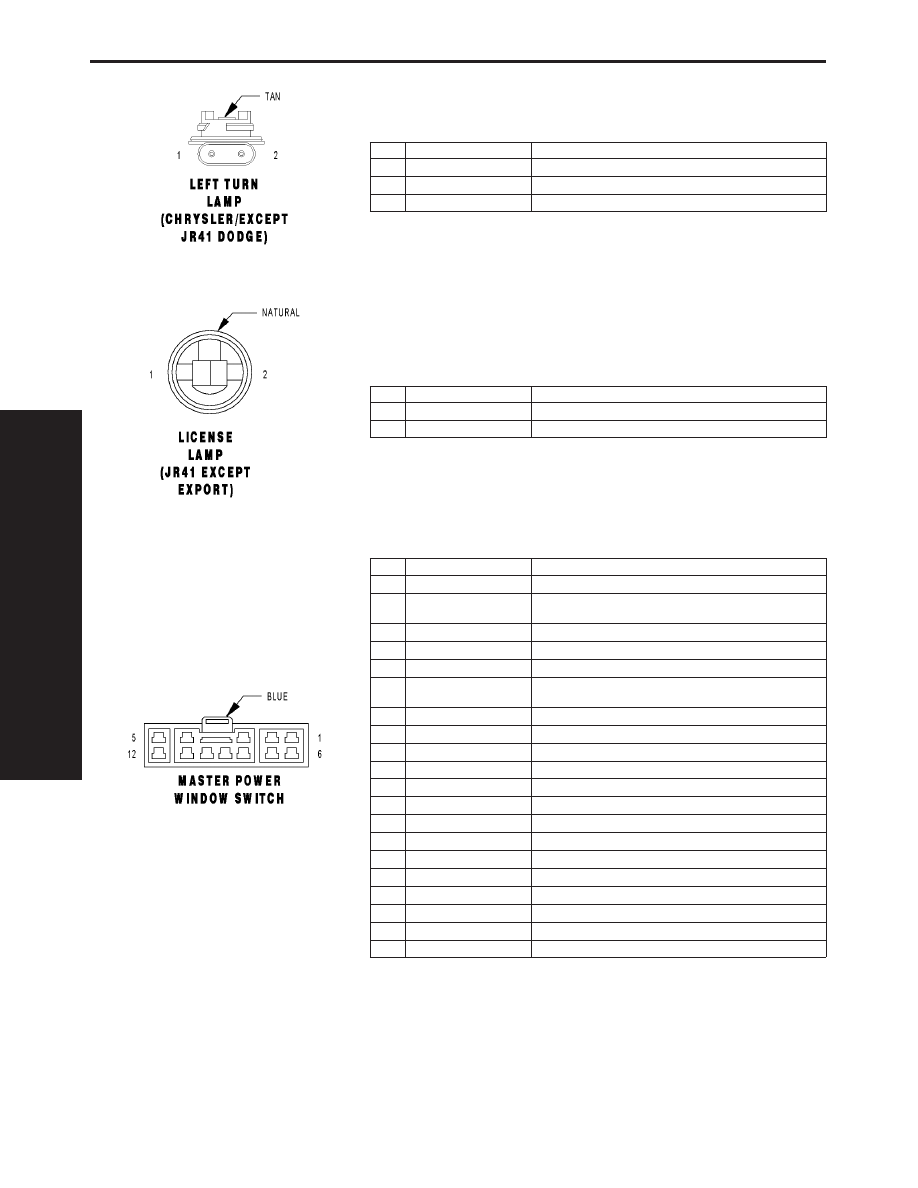

LEFT TURN LAMP (CHRYSLER/EXCEPT JR41 DODGE) - TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18LG

LEFT TURN SIGNAL

2

Z149 18BK (JR27)

GROUND

2

Z150 18BK (JR41)

GROUND

LICENSE LAMP (JR41 EXCEPT EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z150 18BK

GROUND

MASTER POWER WINDOW SWITCH - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

2

Q17 14DB/WT (EXCEPT
JR27)

MASTER WINDOW SWITCH LEFT REAR UP

2

Q13 14DB (JR27)

LEFT REAR WINDOW DRIVER UP

3

Q290 14YL/OR (JR27)

MASTER WINDOW SWITCH LEFT REAR DOWN

3

Q27 14RD/BK (JR41)

MASTER WINDOW SWITCH LEFT REAR (DOWN)

4

Q18 14GY/BK (EXCEPT
JR27)

MASTER WINDOW SWITCH RIGHT REAR UP

4

Q14 14GY (JR27)

RIGHT REAR WINDOW DRIVER UP

5

Q1 14YL (JR41)

POWER WINDOW SWITCH FEED

6

-

-

7

Q11 14LB (JR27)

LEFT FRONT WINDOW DRIVER (UP)

7

Q11 16LB (JR41)

LEFT FRONT WINDOW DRIVER (UP)

8

Q19 14OR/YL (JR27)

MASTER WINDOW SWITCH LEFT FRONT (DOWN)

8

Q21 16WT (JR41)

LEFT FRONT WINDOW DRIVER (DOWN)

9

Q32 14LB/OR (JR27)

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

9

Q28 14DG/WT (JR41)

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

10

Z314 14BK (JR27)

GROUND

10

Z243 14BK (JR41)

GROUND

11

Q38 14OR/LB (JR27)

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

11

Q26 14VT/WT (JR41)

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

12

Q16 14BR/WT

MASTER WINDOW SWITCH RIGHT FRONT (UP)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

496

CONNECTOR PINOUTS
