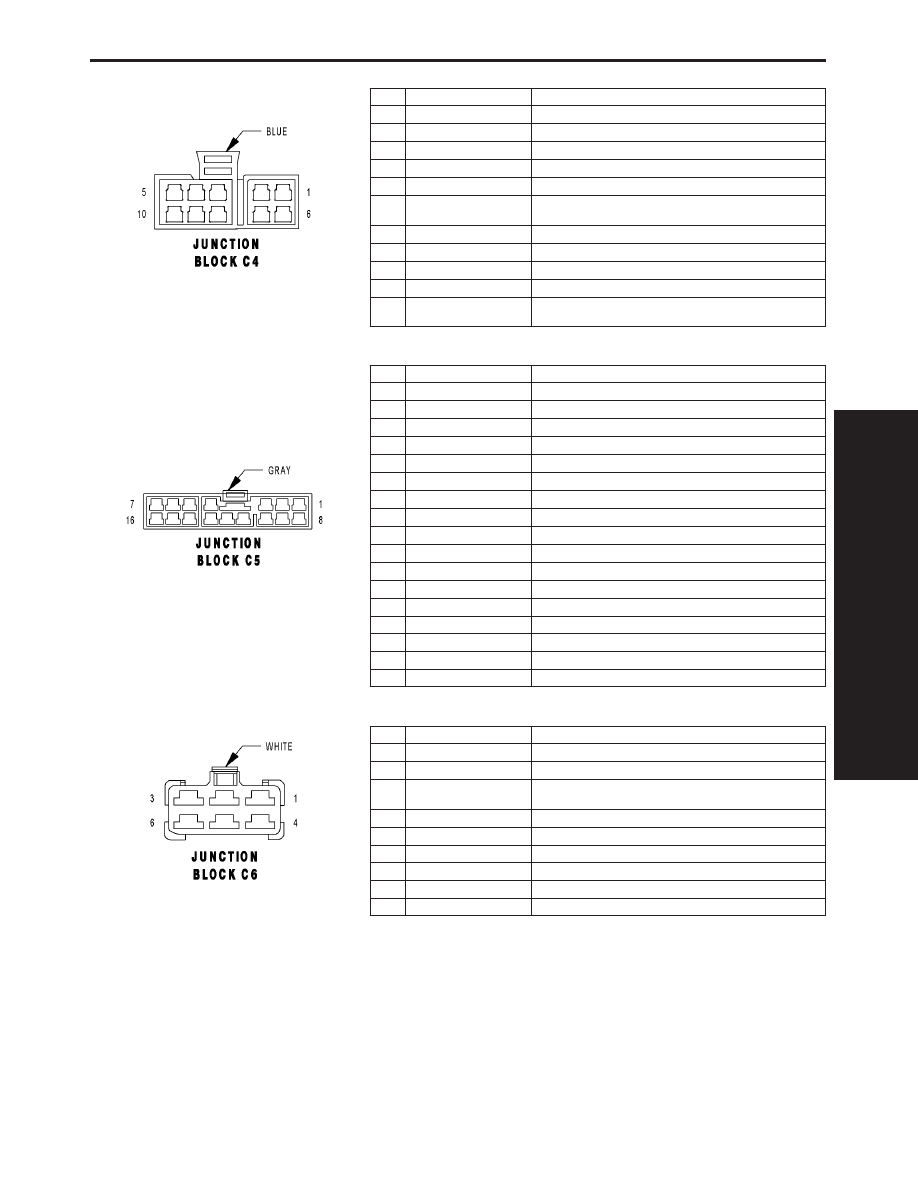

JUNCTION BLOCK C4 - BLUE 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z106 18BK/OR

GROUND

3

Z239 20BK/LB

GROUND

4

F23 20DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

5

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

6

Z3 16BK/OR (JR27 EX-
PORT)

GROUND

6

Z3 16BK (JR41 EXPORT)

GROUND

7

Z305 20BK/YL

GROUND

8

-

-

9

Z115 16BK/RD (PREMIUM)

GROUND

10

Z126 16BK/LG (JR41 PRE-
MIUM)

GROUND

JUNCTION BLOCK C5 - GRAY 16 WAY

CAV

CIRCUIT

FUNCTION

1

F75 16VT (PREMIUM)

FUSED B(+)

2

-

-

3

L7 16BK/YL

HEADLAMP SWITCH OUTPUT

4

-

-

5

L39 20LB/WT

FOG LAMP SWITCH OUTPUT

6

G9 18GY/BK

BRAKE WARNING INDICATOR DRIVER

7

-

-

8

-

-

9

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

L39 18LB

FOG LAMP SWITCH OUTPUT

11

-

-

12

M1 18PK

FUSED B(+)

13

M1 20PK/DB

FUSED B(+)

14

A31 16BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

Z110 20BK

GROUND

16

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

16

F14 18LG/YL (JR41)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

JUNCTION BLOCK C6 - WHITE 6 WAY

CAV

CIRCUIT

FUNCTION

1

A22 12BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

2

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

2

L4 16VT/WT (BASE/
EXPORT)

DIMMER SWITCH LOW BEAM OUTPUT

3

L3 14RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

4

A3 16RD/WT

FUSED B(+)

4

A3 16RD/WT

FUSED B(+)

5

-

-

6

C1 12DG (ATC)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

C1 14DG (MTC)

FUSED IGNITION SWITCH OUTPUT (RUN)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

489

CONNECTOR PINOUTS

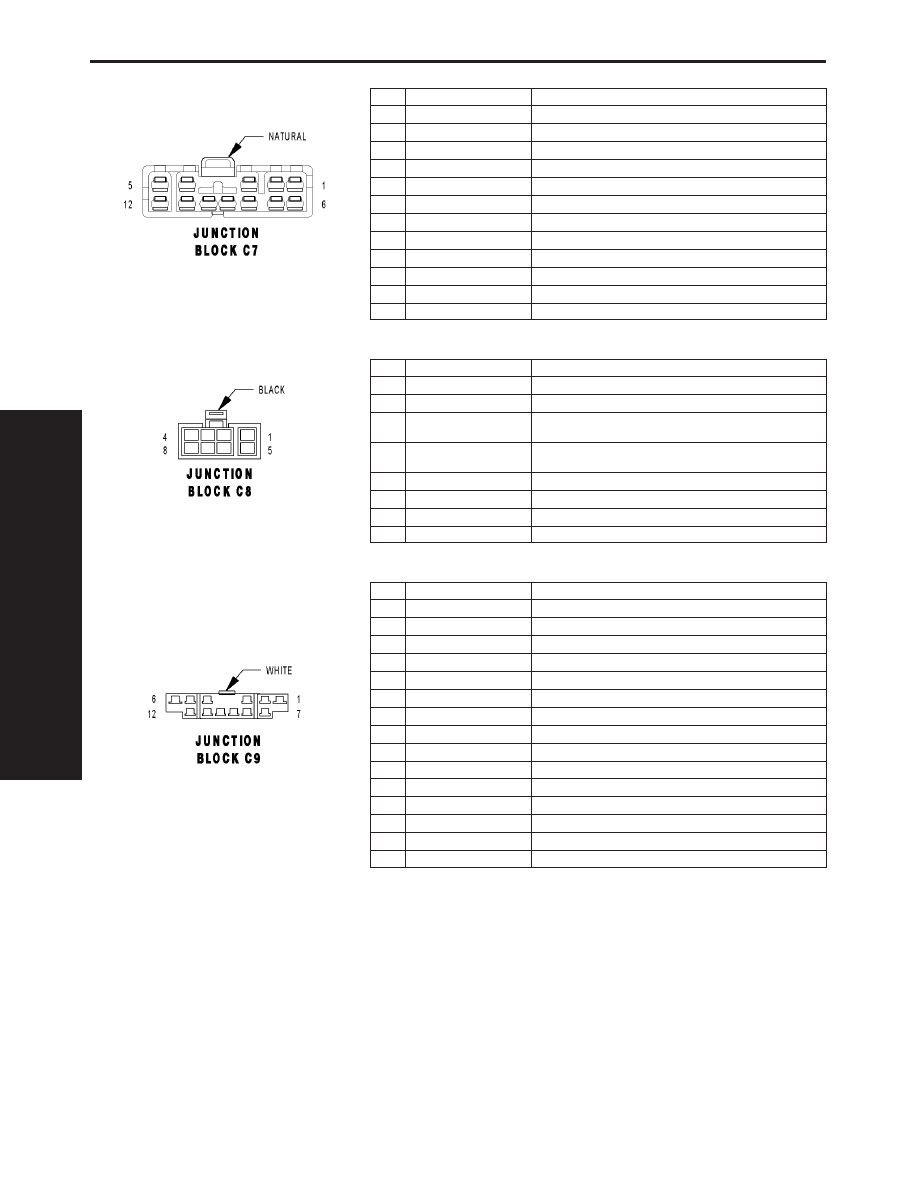

JUNCTION BLOCK C7 - NATURAL 12 WAY

CAV

CIRCUIT

FUNCTION

1

F13 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

A81 20DG/RD

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

3

L60 18TN/BR

RIGHT TURN SIGNAL

4

L44 20VT/RD (BASE)

FUSED RIGHT LOW BEAM OUTPUT

5

C16 20LB/YL (MTC)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

6

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

7

L61 20LG

LEFT TURN SIGNAL

8

L60 16TN

RIGHT TURN SIGNAL

9

L61 18LG/TN

LEFT TURN SIGNAL

10

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

11

F33 20PK/WT

FUSED B(+)

12

F33 16PK/RD

FUSED B(+)

JUNCTION BLOCK C8 - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q1 14YL (JR41)

POWER WINDOW SWITCH FEED

2

M1 16PK

FUSED B(+)

3

C16 20LB/YL (HEATED
MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

4

C16 20LB/OR (HEATED
MIRRORS)

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

5

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

6

Q1 14YL/VT (JR41)

POWER WINDOW SWITCH FEED

7

Q1 14YL/WT (JR41)

POWER WINDOW SWITCH FEED

8

Q1 14YL/TN (JR41)

POWER WINDOW SWITCH FEED

JUNCTION BLOCK C9 - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

F35 16RD (POWER SEATS)

FUSED B(+)

2

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

2

F20 20WT (JR27)

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Z313 14BK

GROUND

4

L60 20TN

RIGHT TURN SIGNAL

5

L61 20LG

LEFT TURN SIGNAL

6

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

7

M1 18PK/VT

FUSED B(+)

8

-

-

9

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

9

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

10

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

10

L7 20BK/YL (JR27)

HEADLAMP SWITCH OUTPUT

11

-

-

12

M1 18PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

490

CONNECTOR PINOUTS

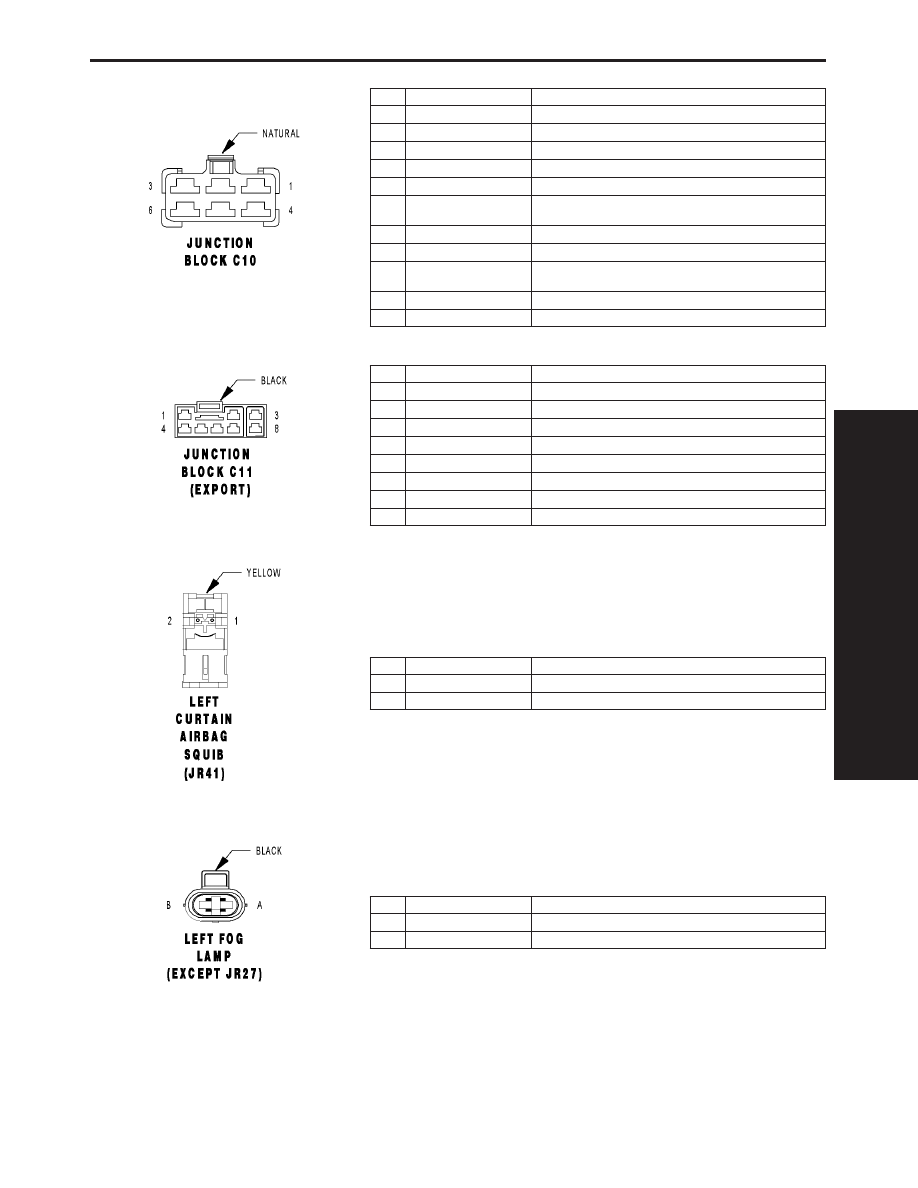

JUNCTION BLOCK C10 - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

M2 18YL (JR27)

COURTESY LAMPS DRIVER

1

M2 18BK/YL (JR27)

COURTESY LAMPS DRIVER

1

M2 20YL (JR41)

COURTESY LAMPS DRIVER

1

M2 20YL (JR41)

COURTESY LAMPS DRIVER

2

-

-

3

F21 18TN (JR41 PRE-
MIUM)

FUSED IGNITION SWITCH OUTPUT (RUN)

4

Z312 20BK (JR27)

GROUND

4

Z312 20BK (JR27)

GROUND

4

Z312 18BK (JR41 PRE-
MIUM)

GROUND

5

-

-

6

M1 20PK

FUSED B(+)

JUNCTION BLOCK C11 (EXPORT) - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L25 20BR

FUSED FOG LAMP SWITCH FEED

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

LEFT CURTAIN AIRBAG SQUIB (JR41) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R77 20LB/BR

LEFT CURTAIN SQUIB 1 LINE 2

2

R75 20LB/OR

LEFT CURTAIN SQUIB 1 LINE 1

LEFT FOG LAMP (EXCEPT JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

L39 20LB/OR

FOG LAMP RELAY OUTPUT

B

Z145 20BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

491

CONNECTOR PINOUTS

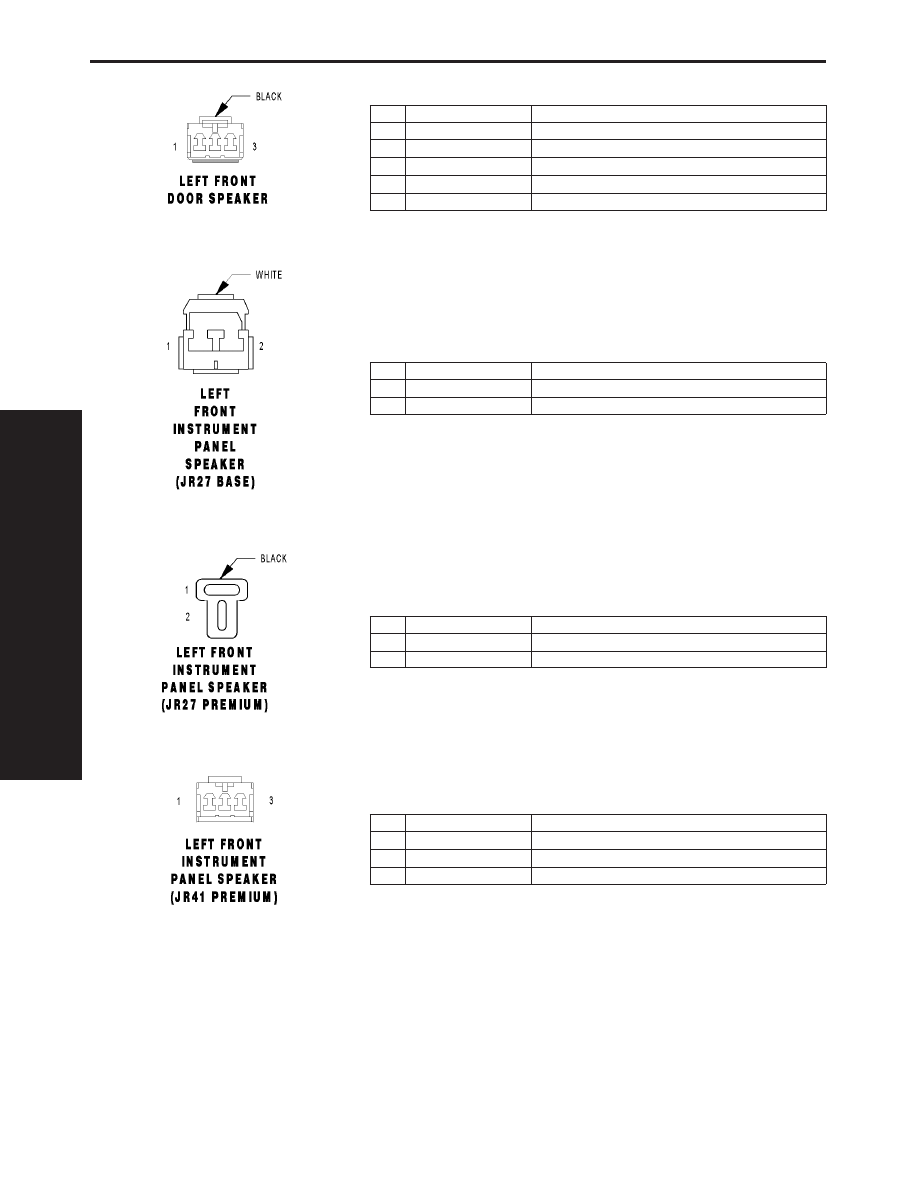

LEFT FRONT DOOR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X85 18LG/DG (BASE)

LEFT FRONT SPEAKER (-)

1

X85 18LG/DG (PREMIUM)

AMPLIFIED LEFT FRONT SPEAKER (-)

2

-

-

3

X87 18LG/VT (BASE)

LEFT FRONT SPEAKER (+)

3

X87 18LG/VT (PREMIUM)

AMPLIFIED LEFT FRONT SPEAKER (+)

LEFT FRONT INSTRUMENT PANEL SPEAKER (JR27 BASE) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X87 20LG/VT

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X85 20LG/DG

LEFT INSTRUMENT PANEL SPEAKER (-)

LEFT FRONT INSTRUMENT PANEL SPEAKER (JR27 PREMIUM) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

2

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

LEFT FRONT INSTRUMENT PANEL SPEAKER (JR41 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

2

-

-

3

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

492

CONNECTOR PINOUTS
