Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 125





IGNITION SWITCH C2 - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

A2 12PK/BK

FUSED B(+)

4

A22 12BK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

A1 18RD

FUSED B(+)

8

A31 16BK/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

8

A31 18BK/LB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

A41 18YL

FUSED IGNITION SWITCH OUTPUT (START)

IGNITION SWITCH C3 - GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z233 20BK/WT

GROUND

2

G26 20LB

KEY-IN IGNITION SWITCH SENSE

INSTRUMENT CLUSTER - 26 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/OR

PCI BUS (MIC)

3

D25 20VT/RD

PCI BUS (TRAVELER)

4

-

-

5

G69 20BK/OR

VTSS INDICATOR DRIVER

6

-

-

7

-

-

8

B27 20RD/YL

TRACTION CONTROL SWITCH SENSE

9

-

-

10

Z105 20BK/LB

GROUND

11

Z106 18BK/OR

GROUND

12

E2 20OR

PANEL LAMPS DRIVER

13

L36 18LG (REAR FOG
LAMPS)

REAR FOG LAMP INDICATOR

14

G6 20GY

ENGINE OIL PRESSURE SWITCH SENSE

15

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

16

-

-

17

-

-

18

L61 18LG/TN

LEFT TURN SIGNAL

19

L60 18TN/BR

RIGHT TURN SIGNAL

20

-

-

21

F33 20PK/WT

FUSED B(+)

22

G9 18GY/BK

BRAKE WARNING INDICATOR DRIVER

23

Z104 20BK

GROUND

24

G10 20LG/RD (EXCEPT
EXPORT)

SEAT BELT SWITCH SENSE

25

-

-

26

L39 18LB

FOG LAMP RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

485

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

486

CONNECTOR PINOUTS

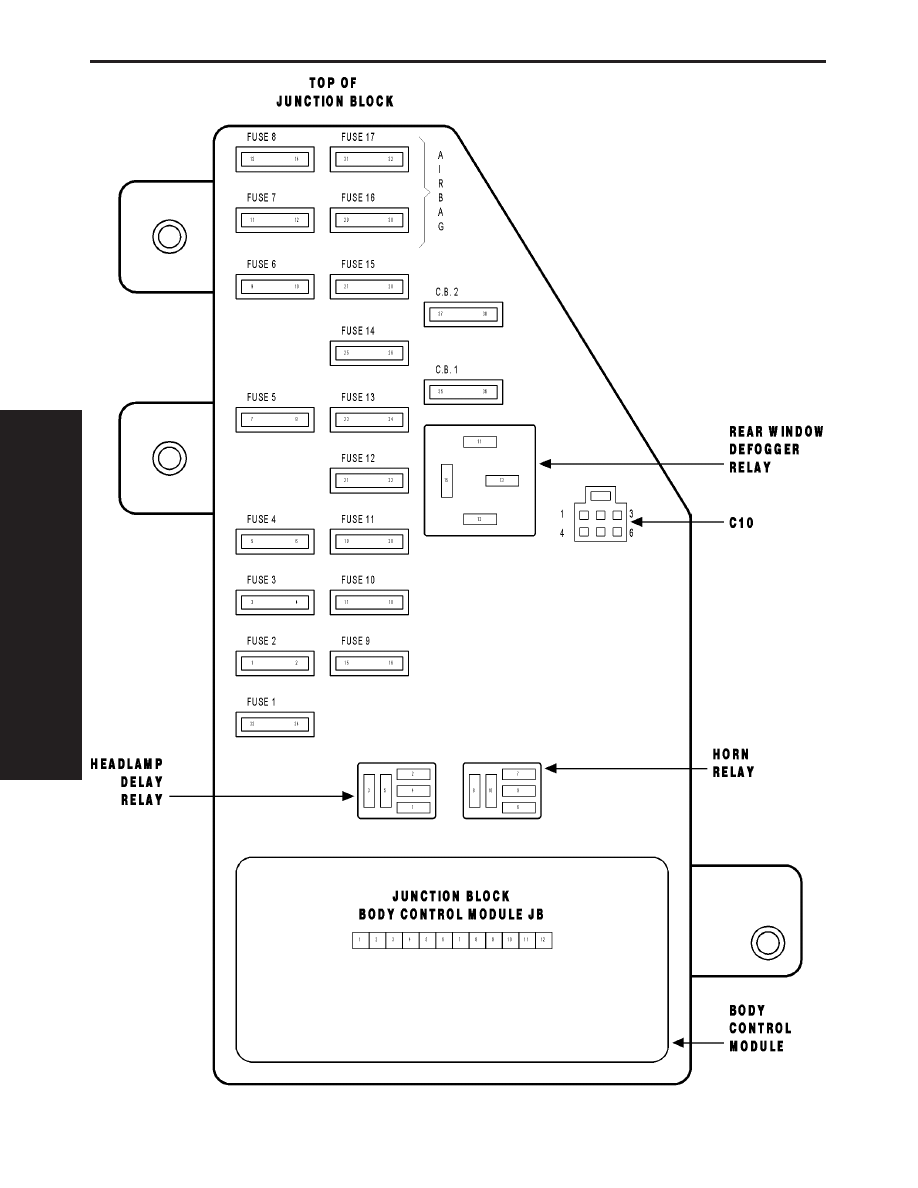

FUSES (JB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

C1 12DG (ATC)

FUSED IGNITION SWITCH OUTPUT (RUN)

1

30A

C1 14DG (MTC)

FUSED IGNITION SWITCH OUTPUT (RUN)

2

10A

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

3

10A

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

4

15A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN)

5

10A

INTERNAL

FUSED B(+)

6

10A

INTERNAL

FUSED REAR WINDOW DEFOGGER RELAY OUTPUT

7

20A

INTERNAL

FUSED B(+)

8

20A

INTERNAL

FUSED B(+)

9

15A

INTERNAL

FUSED B(+)

10

20A

INTERNAL (EXCEPT EXPORT)

FUSED B(+)

10

20A

L25 20BR (EXPORT)

FUSED FOG LAMP SWITCH FEED

11

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

12

10A

INTERNAL

FUSED LEFT LOW BEAM OUTPUT

13

20A

INTERNAL

FUSED RIGHT LOW BEAM OUTPUT

14

10A

X12 18RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

10A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

16

10A

F23 20DB/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

17

10A

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

17

10A

F14 20LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

HEADLAMP DELAY RELAY

CAV

CIRCUIT

FUNCTION

1

INTERNAL

FUSED B(+)

2

INTERNAL

HEADLAMP DELAY RELAY CONTROL

3

INTERNAL

FUSED B(+)

4

-

-

5

INTERNAL

HEADLAMP DELAY RELAY OUTPUT

HORN RELAY

CAV

CIRCUIT

FUNCTION

6

INTERNAL

FUSED B(+)

7

INTERNAL

HORN RELAY CONTROL

8

INTERNAL

FUSED B(+)

9

-

-

10

X2 18DG/RD

HORN RELAY OUTPUT

REAR WINDOW DEFOGGER RELAY

CAV

CIRCUIT

FUNCTION

11

INTERNAL

REAR WINDOW DEFOGGER RELAY CONTROL

12

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

13

INTERNAL

FUSED B(+)

15

INTERNAL

REAR WINDOW DEFOGGER RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

487

CONNECTOR PINOUTS

JUNCTION BLOCK BODY CONTROL MODULE JB - 12 WAY

CAV

CIRCUIT

FUNCTION

1

L3 14RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

2

INTERNAL

FUSED B(+)

3

INTERNAL

REAR WINDOW DEFOGGER RELAY CONTROL

4

INTERNAL

HEADLAMP DELAY RELAY OUTPUT

5

INTERNAL

HEADLAMP DELAY RELAY CONTROL

6

INTERNAL

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

7

INTERNAL

HORN RELAY CONTROL

8

INTERNAL

HEADLAMP SWITCH OUTPUT

9

M2 18YL (JR27)

COURTESY LAMPS DRIVER

9

M2 20YL (JR41)

COURTESY LAMPS DRIVER

10

INTERNAL

GROUND

11

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

INTERNAL

FUSED B(+)

JUNCTION BLOCK C1 - BROWN 12 WAY

CAV

CIRCUIT

FUNCTION

1

G9 20GY/BK

BRAKE WARNING INDICATOR DRIVER

2

-

-

3

L34 18RD/OR

FUSED RIGHT HIGH BEAM OUTPUT

4

L60 20TN

RIGHT TURN SIGNAL

5

L61 16LG

LEFT TURN SIGNAL

6

L33 20LG/BR

FUSED LEFT HIGH BEAM OUTPUT

7

-

-

8

L7 20BK/YL

HEADLAMP SWITCH OUTPUT

9

L7 20BK/BR

HEADLAMP SWITCH OUTPUT

10

L39 20LB/OR (FRONT FOG
LAMPS)

FOG LAMP SWITCH OUTPUT

11

L39 20LB (FRONT FOG
LAMPS)

FOG LAMP SWITCH OUTPUT

12

L43 18VT

FUSED LEFT LOW BEAM OUTPUT

JUNCTION BLOCK C2 - 10 WAY

CAV

CIRCUIT

FUNCTION

1

L50 20WT/TN (ABS)

BRAKE LAMP SWITCH OUTPUT

2

A7 18RD/BK

FUSED B(+)

3

L50 16WT/TN

BRAKE LAMP SWITCH OUTPUT

4

F20 18WT

FUSED IGNITION SWITCH OUTPUT (RUN)

5

L44 20VT/RD

FUSED RIGHT LOW BEAM OUTPUT

6

F11 18RD/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

7

A21 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

X2 20DG/RD

HORN RELAY OUTPUT

9

F20 20WT/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

10

F13 20DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

JUNCTION BLOCK C3 - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

A7 16RD/BK

FUSED B(+)

2

A13 12PK/WT

FUSED B(+)

3

A3 12RD/WT

FUSED B(+)

4

A4 12BK/PK

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

488

CONNECTOR PINOUTS
