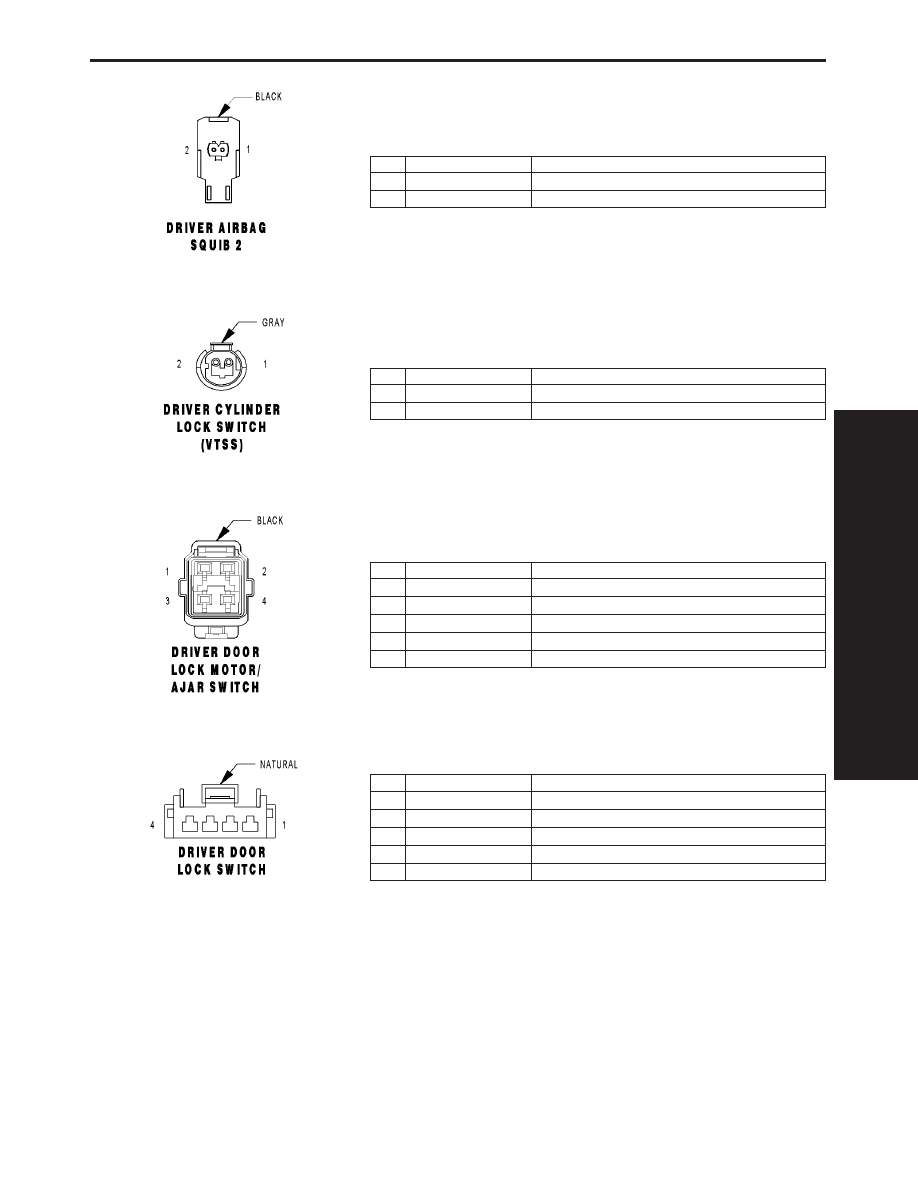

DRIVER AIRBAG SQUIB 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R63 20DG/LB

DRIVER SQUIB 2 LINE 2

2

R61 20BK/LB

DRIVER SQUIB 2 LINE 1

DRIVER CYLINDER LOCK SWITCH (VTSS) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G73 20LG/OR

DRIVER CYLINDER LOCK SWITCH MUX

2

M1 20PK

FUSED B(+)

DRIVER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G75 20TN

DRIVER DOOR AJAR SWITCH SENSE

2

Z314 20BK (JR27)

GROUND

2

Z243 20BK (JR41)

GROUND

3

P177 20DB/WT

DRIVER UNLOCK RELAY OUTPUT

4

P175 20OR/BK

DRIVER LOCK RELAY OUTPUT

DRIVER DOOR LOCK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

-

-

3

Z314 20BK (JR27)

GROUND

3

Z243 20BK (JR41)

GROUND

4

P97 20WT/DG

DRIVER DOOR SWITCH MUX

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

481

CONNECTOR PINOUTS

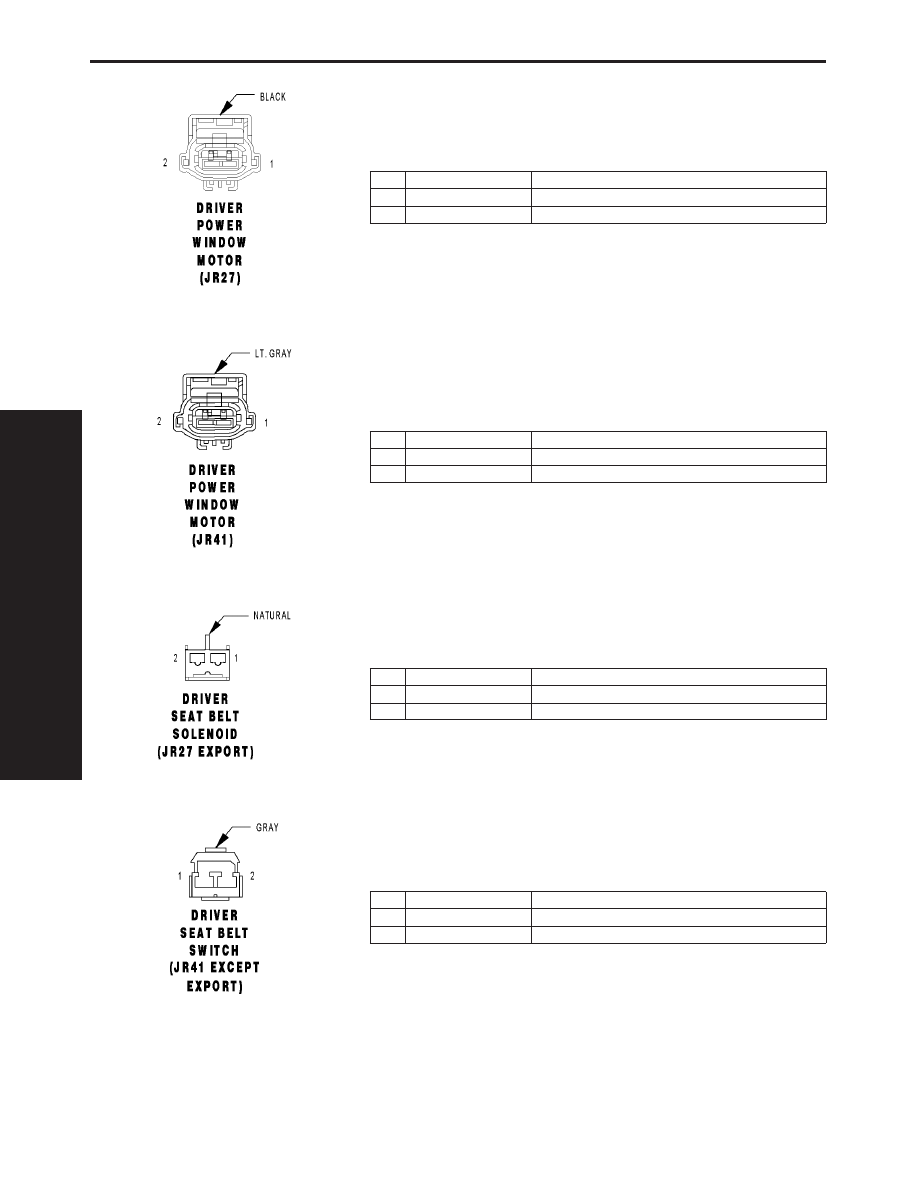

DRIVER POWER WINDOW MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 14WT

LEFT FRONT POWER WINDOW DRIVER (DOWN)

2

Q11 14LB

LEFT FRONT POWER WINDOW DRIVER (UP)

DRIVER POWER WINDOW MOTOR (JR41) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q21 16WT

LEFT FRONT WINDOW DRIVER (DOWN)

2

Q11 16LB

DRIVER POWER WINDOW DRIVER (UP)

DRIVER SEAT BELT SOLENOID (JR27 EXPORT) - NATURAL 2 WAY

CAV

CIRCUIT

FUNCTION

1

R7 18OR/BK

DRIVER SEAT BELT SOLENOID CONTROL

2

Z220 18BK

GROUND

DRIVER SEAT BELT SWITCH (JR41 EXCEPT EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z237 20BK

GROUND

2

G10 20LG/RD

SEAT BELT SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

482

CONNECTOR PINOUTS

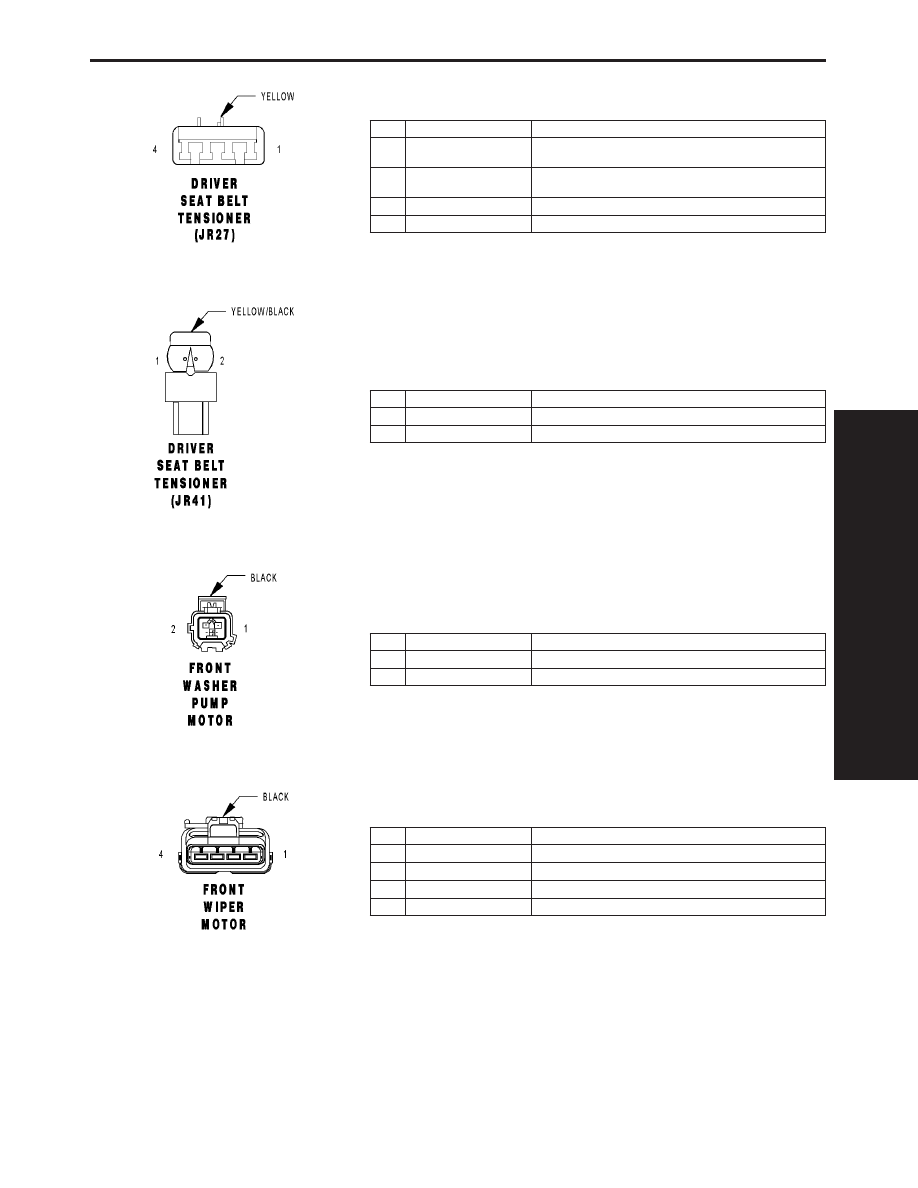

DRIVER SEAT BELT TENSIONER (JR27) - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z237 20BK (EXCEPT EX-
PORT)

GROUND

2

G10 20LG/RD (EXCEPT
EXPORT)

SEAT BELT SWITCH SENSE

3

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

4

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

DRIVER SEAT BELT TENSIONER (JR41) - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

FRONT WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z216 18BK

GROUND

2

V10 18BR

FRONT WASHER PUMP MOTOR CONTROL

FRONT WIPER MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V55 20TN/RD

FRONT WIPER PARK SWITCH SENSE

2

Z114 20BK

GROUND

3

V3 16BR/WT

FRONT WIPER LOW SPEED OUTPUT

4

V4 16RD/YL

FRONT WIPER HIGH SPEED OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

483

CONNECTOR PINOUTS

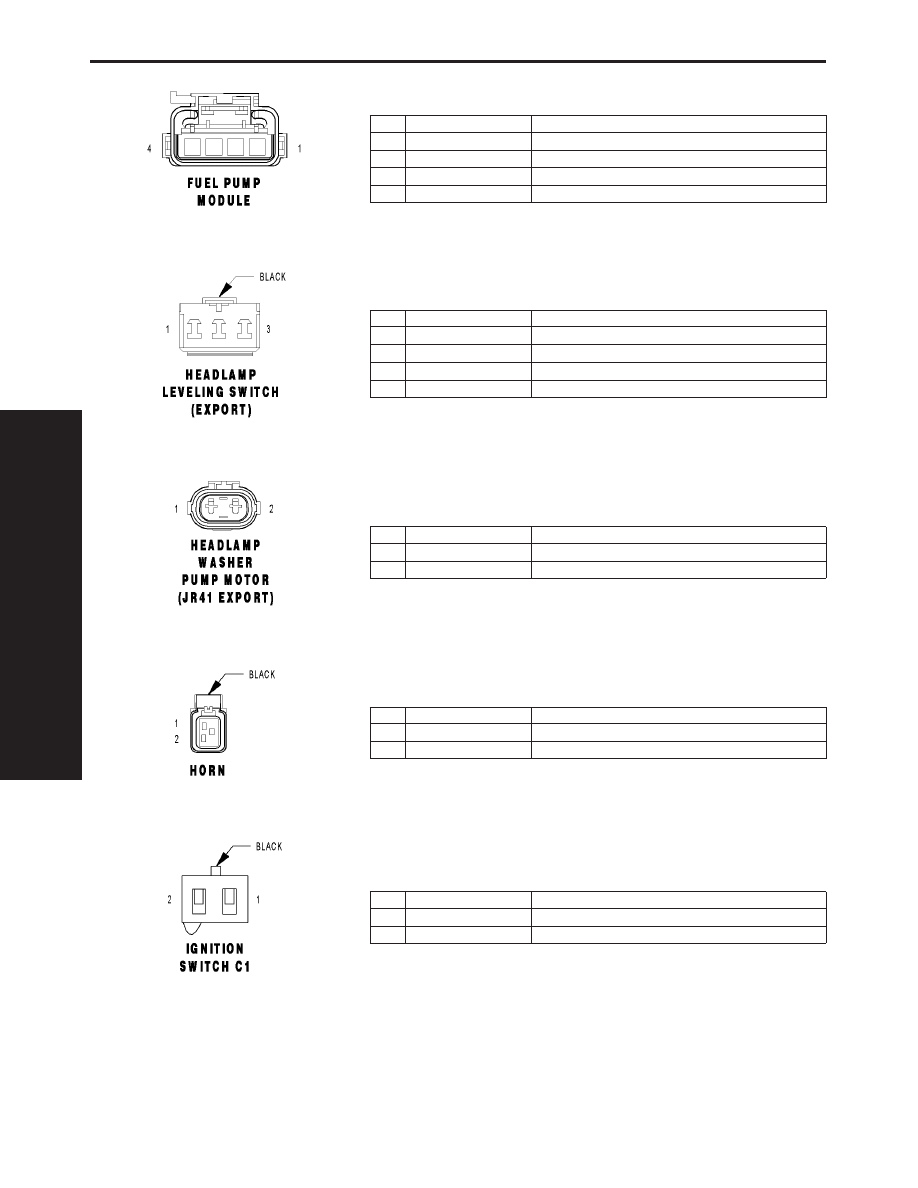

FUEL PUMP MODULE - 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z211 12BK

GROUND

2

Z211 18BK

GROUND

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

A141 14RD

FUEL PUMP RELAY OUTPUT

HEADLAMP LEVELING SWITCH (EXPORT) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

2

Z3 16BK/OR (JR27)

GROUND

2

Z3 16BK (JR41)

GROUND

3

L101 18RD

HEADLAMP ADJUST SIGNAL

HEADLAMP WASHER PUMP MOTOR (JR41 EXPORT) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

V53 14RD/YL

HEADLAMP WASHER RELAY OUTPUT

2

Z216 14BK

GROUND

HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z307 20BK

GROUND

2

X2 20DG/RD

HORN RELAY OUTPUT

IGNITION SWITCH C1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

A51 20RD/WT

FUSED B(+)

2

A81 20DG/RD

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

484
