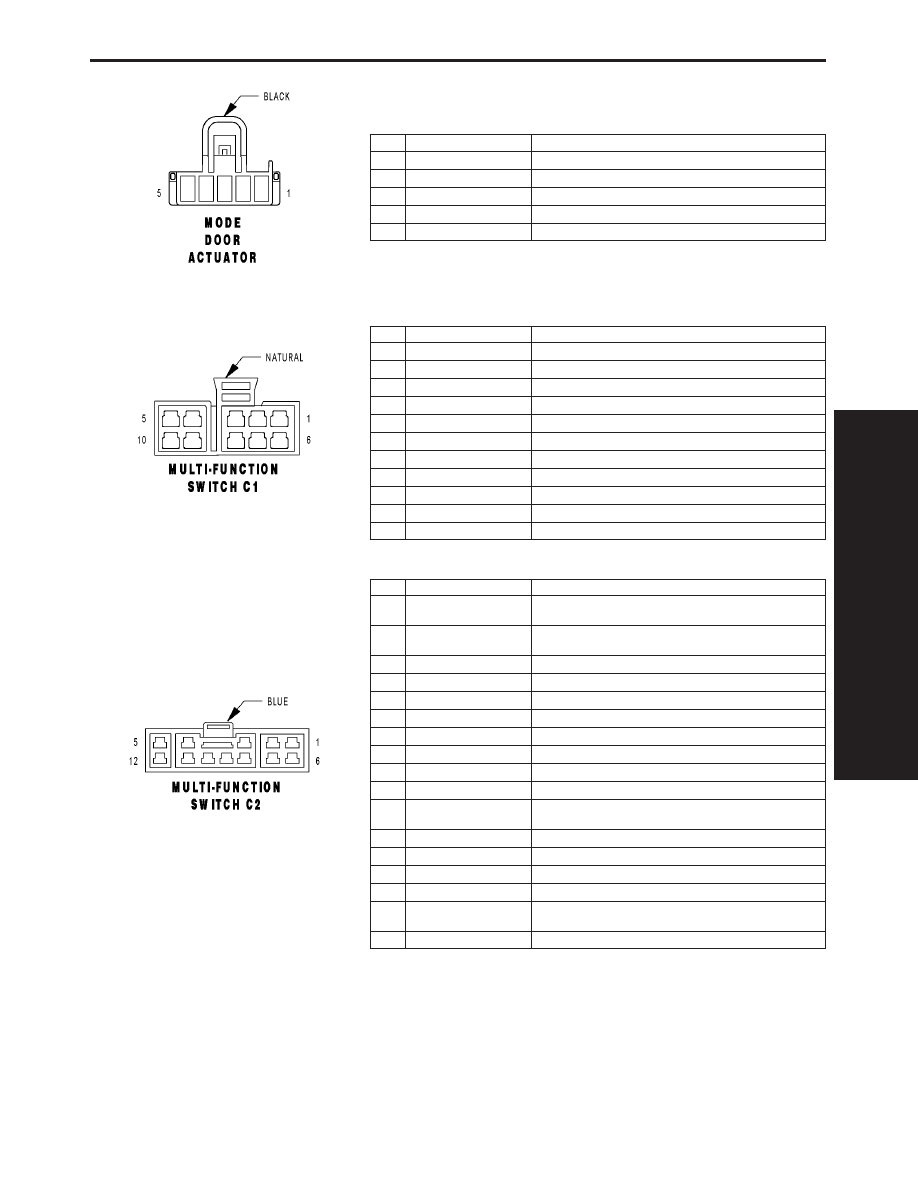

MODE DOOR ACTUATOR - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

C35 20DG/YL

MODE DOOR DRIVER

2

C57 20DB/GY

SENSOR GROUND

3

C37 20YL

MODE DOOR FEEDBACK SIGNAL

4

C26 20PK/DB

5 VOLT SUPPLY

5

C34 20DB/WT

COMMON DOOR DRIVER

MULTI-FUNCTION SWITCH C1 - NATURAL 10 WAY

CAV

CIRCUIT

FUNCTION

1

L61 20LG

LEFT TURN SIGNAL

2

L60 16TN

RIGHT TURN SIGNAL

3

V10 18BR

FRONT WASHER PUMP MOTOR CONTROL

4

V52 20DG/RD

FRONT WIPER SWITCH MUX

5

Z234 16BK

GROUND

6

-

-

7

-

-

8

A15 16PK

FUSED B+

9

F13 18DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

9

F13 18DB (JR27)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

10

-

-

MULTI-FUNCTION SWITCH C2 - BLUE 12 WAY

CAV

CIRCUIT

FUNCTION

1

L4 16VT/WT (EXCEPT
PREMIUM)

DIMMER SWITCH LOW BEAM OUTPUT

1

L309 20WT/OR (PRE-
MIUM)

AUTO HEADLAMP RELAY OUTPUT

2

L4 16VT/WT

DIMMER SWITCH LOW BEAM OUTPUT

3

L3 14RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

4

A3 16RD/WT

FUSED B(+)

5

A3 16RD/WT

FUSED B(+)

6

L7 16BK/YL

HEADLAMP SWITCH OUTPUT

7

F33 16PK/RD

FUSED B(+)

8

E19 20RD

PANEL LAMPS DRIVER

9

C57 20DB/GY

SENSOR GROUND

10

L109 20WT (EXCEPT EX-
PORT)

FUSED IGNITION SWITCH OUTPUT

10

L36 18LG (EXPORT)

REAR FOG LAMP CONTROL

11

L44 20VT/RD (BASE)

FUSED RIGHT LOW BEAM OUTPUT

11

L25 20BR (EXPORT)

FUSED FOG LAMP SWITCH FEED

11

F33 18PK/RD (PREMIUM)

FUSED B(+)

12

L39 20LB/WT (EXCEPT
PREMIUM)

FRONT FOG LAMP INDICATOR DRIVER

12

L35 20BR/WT (PREMIUM)

FOG LAMP SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

497

CONNECTOR PINOUTS

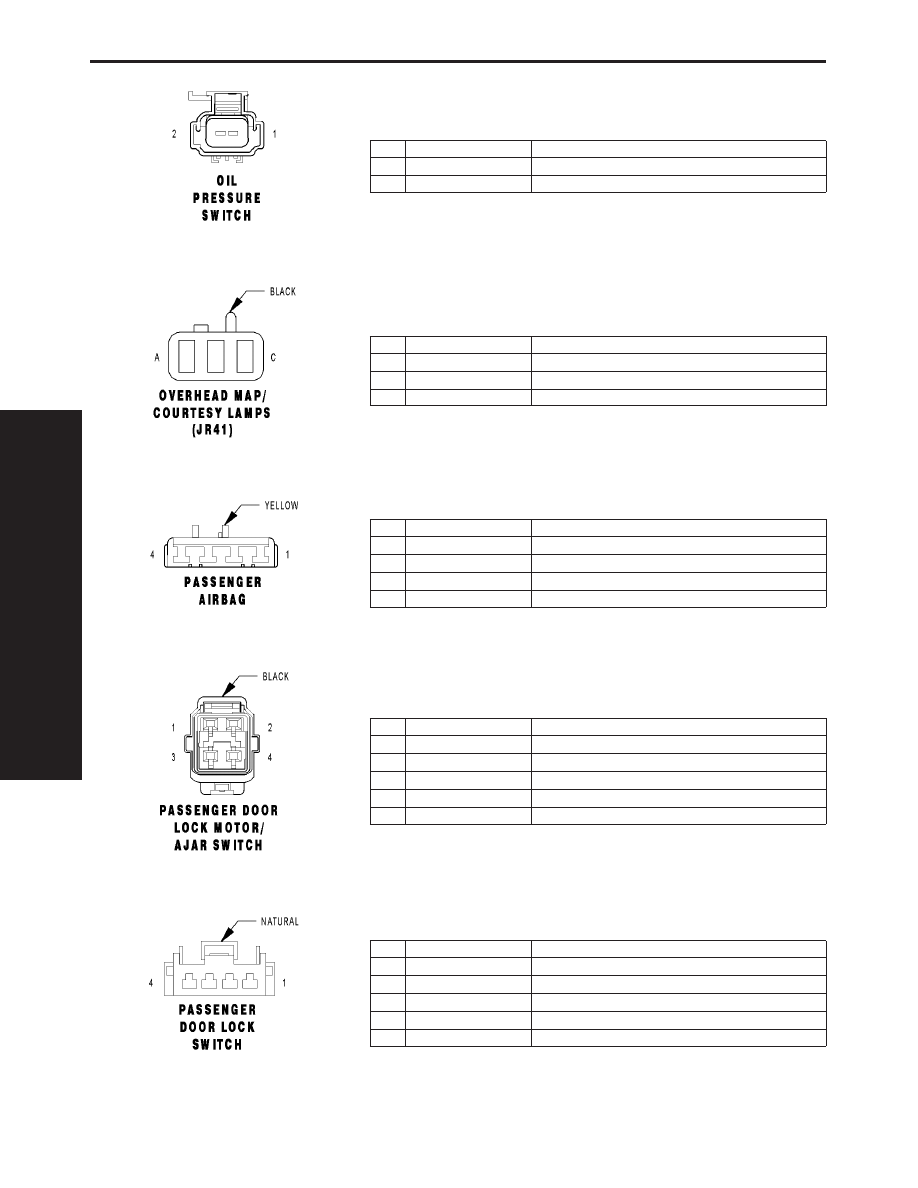

OIL PRESSURE SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20GY

ENGINE OIL PRESSURE SWITCH SENSE

2

-

-

OVERHEAD MAP/COURTESY LAMPS (JR41) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

Z312 20BK

GROUND

B

M1 20PK

FUSED B(+)

C

M2 20YL

COURTESY LAMPS DRIVER

PASSENGER AIRBAG - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

2

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

3

R62 20OR/YL

PASSENGER SQUIB 2 LINE 1

4

R64 20TN/YL

PASSENGER SQUIB 2 LINE 2

PASSENGER DOOR LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z315 20BK (JR27)

GROUND

2

Z242 20BK (JR41)

GROUND

3

P178 20PK/LB

PASSENGER UNLOCK RELAY OUTPUT

4

P176 20PK/BK

PASSENGER LOCK RELAY OUTPUT

PASSENGER DOOR LOCK SWITCH - NATURAL 4 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

-

-

3

Z315 20BK (JR27)

GROUND

3

Z242 20BK (JR41)

GROUND

4

P96 20WT/LG

PASSENGER DOOR SWITCH MUX

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

498

CONNECTOR PINOUTS

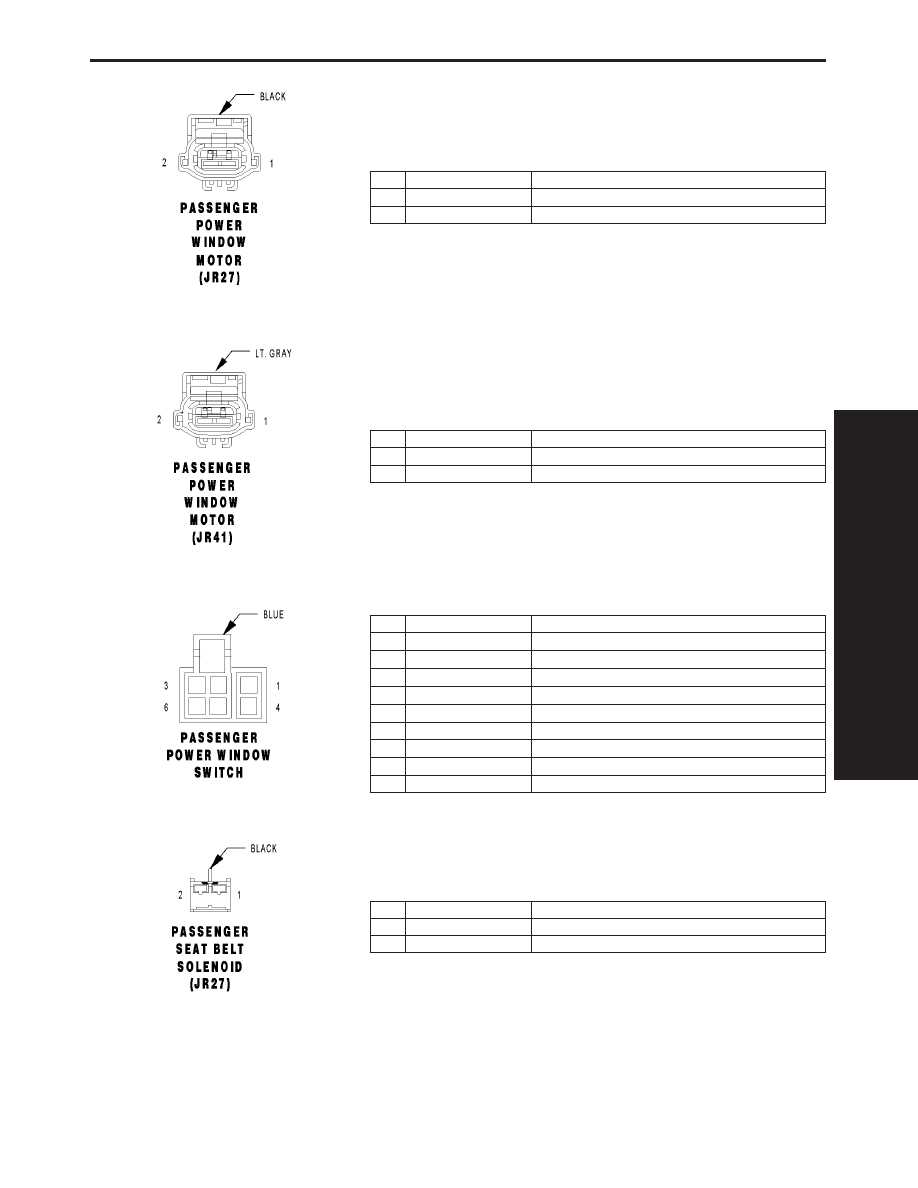

PASSENGER POWER WINDOW MOTOR (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 14BR

RIGHT FRONT WINDOW DRIVER (UP)

PASSENGER POWER WINDOW MOTOR (JR41) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 16VT

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 16BR

RIGHT FRONT WINDOW DRIVER (UP)

PASSENGER POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT (JR27)

RIGHT FRONT WINDOW DRIVER (DOWN)

1

Q22 16VT (JR41)

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q16 14BR/WT

MASTER WINDOW SWITCH RIGHT FRONT (UP)

3

-

-

4

Q26 14VT/WT

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

5

Q12 14BR (JR27)

RIGHT FRONT WINDOW DRIVER (UP)

5

Q12 16BR (JR41)

RIGHT FRONT WINDOW DRIVER (UP)

6

F21 14TN (JR27)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

Q1 14YL (JR41)

POWER WINDOW SWITCH FEED

PASSENGER SEAT BELT SOLENOID (JR27) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R8 18OR/RD

PASSENGER SEAT BELT SOLENOID CONTROL

2

Z219 18BK

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

499

CONNECTOR PINOUTS

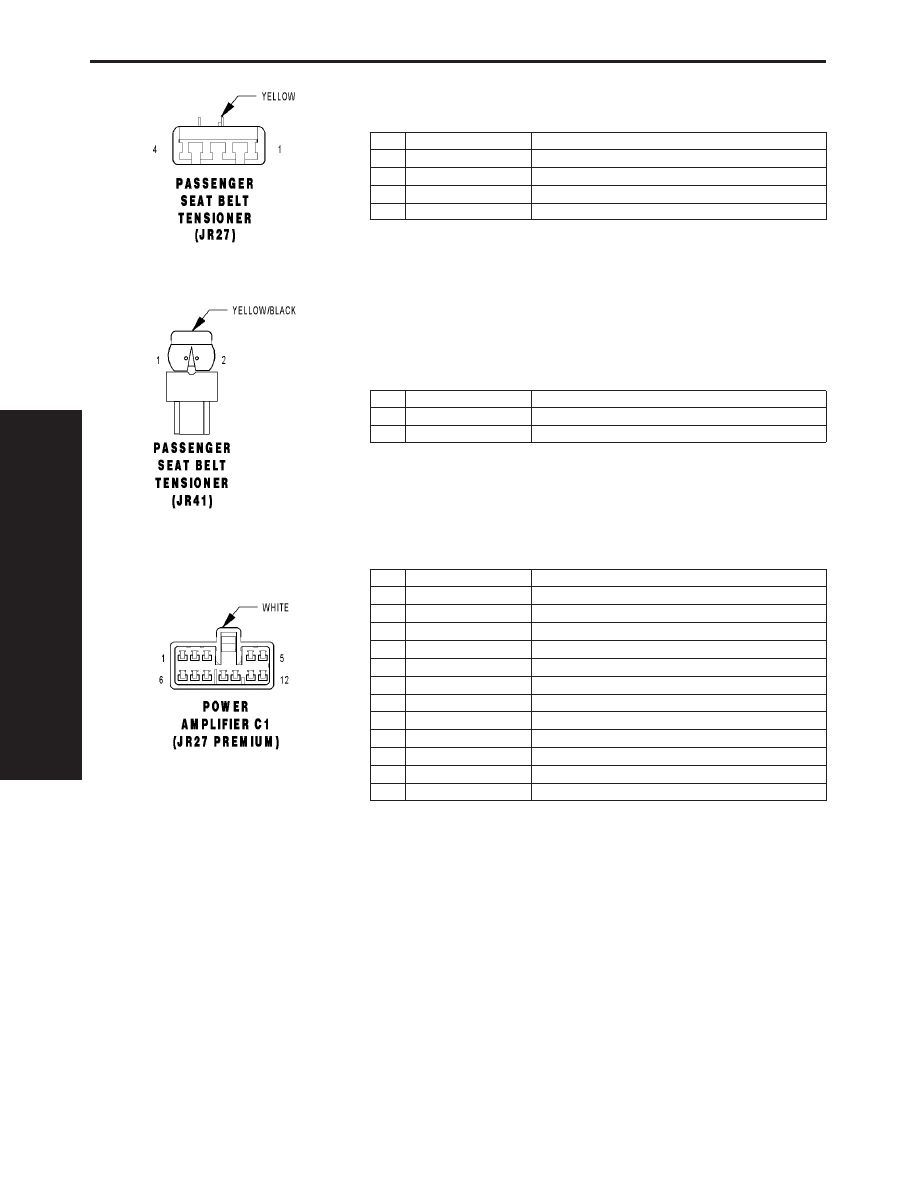

PASSENGER SEAT BELT TENSIONER (JR27) - YELLOW 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

4

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

PASSENGER SEAT BELT TENSIONER (JR41) - YELLOW/BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

POWER AMPLIFIER C1 (JR27 PREMIUM) - WHITE 12 WAY

CAV

CIRCUIT

FUNCTION

1

X82 18LB/VT

AMPLIFIED RIGHT FRONT SPEAKER (+)

2

X87 18LG/VT

AMPLIFIED LEFT FRONT SPEAKER (+)

3

X92 20TN/BK

AMPLIFIED RIGHT REAR SPEAKER (-)

4

X86 18OR/RD

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (+)

5

X83 18YL/RD

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (+)

6

X80 18LB/BK

AMPLIFIED RIGHT FRONT SPEAKER (-)

7

X85 18LG/DG

AMPLIFIED LEFT FRONT SPEAKER (-)

8

X94 20TN/VT

AMPLIFIED RIGHT REAR SPEAKER (+)

9

X93 20WT/RD

AMPLIFIED LEFT REAR SPEAKER (+)

10

X91 20WT/BK

AMPLIFIED LEFT REAR SPEAKER (-)

11

X84 18OR/BK

AMPLIFIED RIGHT INSTRUMENT PANEL SPEAKER (-)

12

X81 18YL/BK

AMPLIFIED LEFT INSTRUMENT PANEL SPEAKER (-)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S
