Chrysler Sebring, Stratus sedan, Sebring Convertible. Manual - part 132

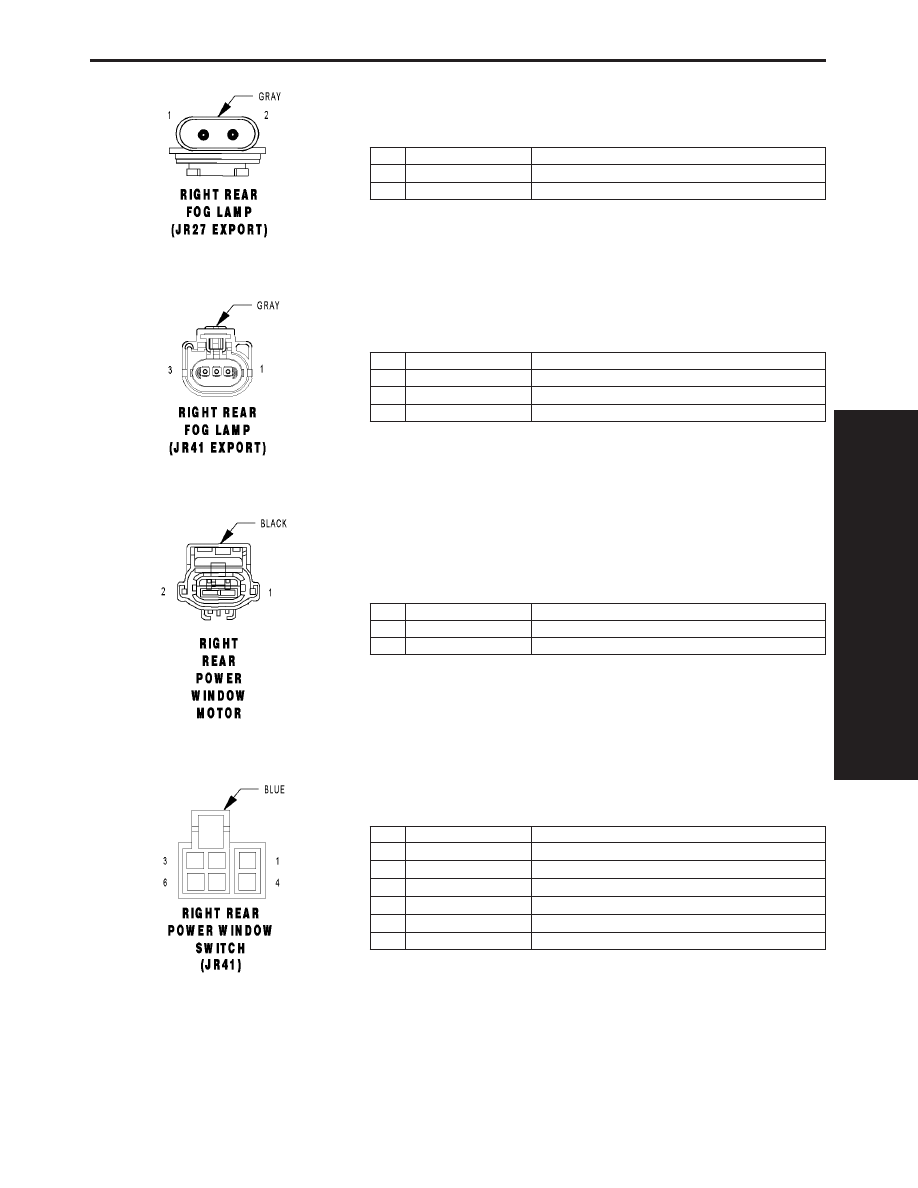

RIGHT REAR FOG LAMP (JR27 EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z149 18BK

GROUND

2

L36 18LG

REAR FOG LAMP RELAY OUTPUT

RIGHT REAR FOG LAMP (JR41 EXPORT) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z150 18BK

GROUND

2

-

-

3

L36 18LG

REAR FOG LAMP CONTROL

RIGHT REAR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

RIGHT REAR WINDOW DRIVER DOWN

2

Q14 14GY

RIGHT REAR WINDOW DRIVER UP

RIGHT REAR POWER WINDOW SWITCH (JR41) - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

RIGHT REAR WINDOW DRIVER DOWN

2

Q18 14GY/BK

MASTER WINDOW SWITCH RIGHT REAR (UP)

3

-

-

4

Q28 14DG/WT

MASTER WINDOW SWITCH RIGHT REAR (DOWN)

5

Q14 14GY

RIGHT REAR WINDOW DRIVER UP

6

Q1 14YL

POWER WINDOW SWITCH FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

513

CONNECTOR PINOUTS

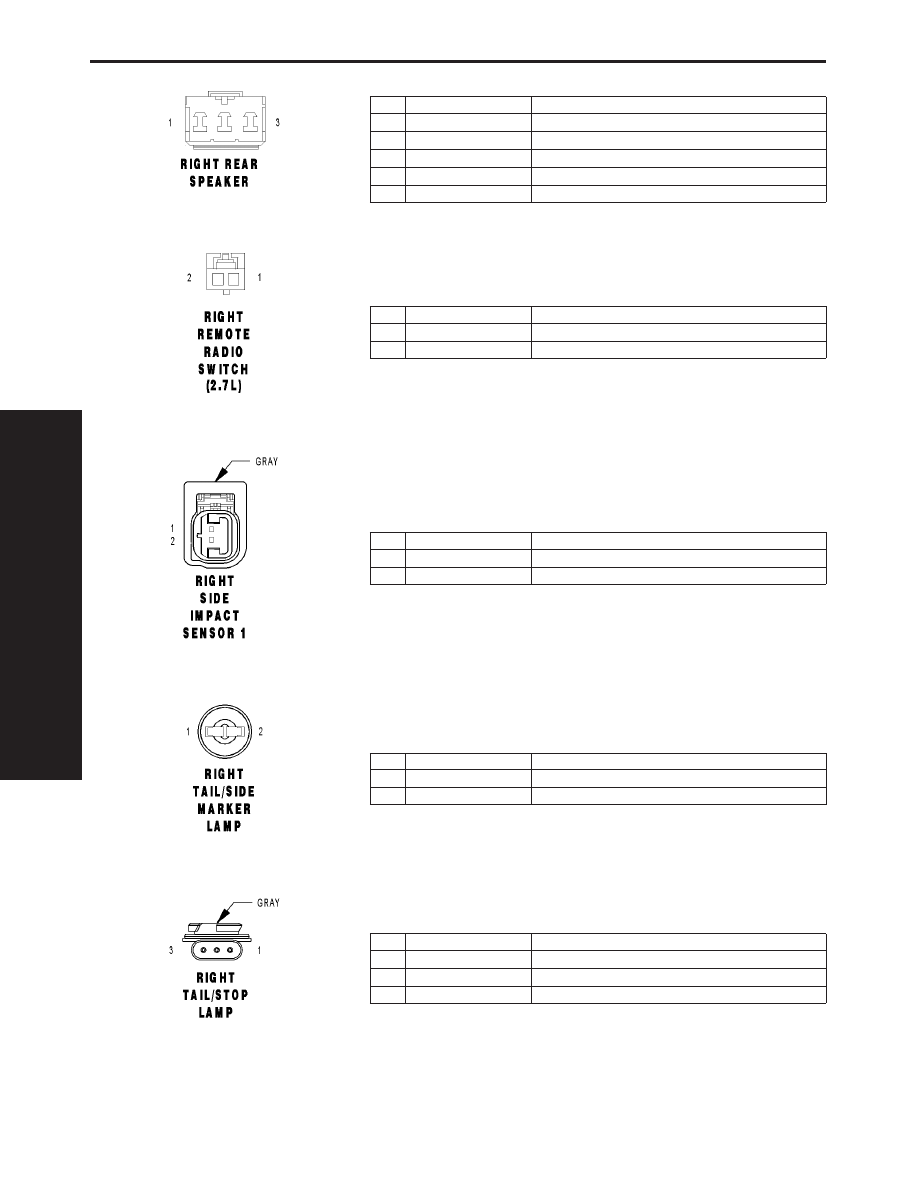

RIGHT REAR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X92 18TN/BK (BASE)

RIGHT REAR SPEAKER (-)

1

X92 18TN/BK (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (-)

2

-

-

3

X94 18TN/VT (BASE)

RIGHT REAR SPEAKER (+)

3

X94 18TN/VT (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (+)

RIGHT REMOTE RADIO SWITCH (2.7L) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 22BK/RD

HORN/RADIO CONTROL MUX

2

Z123 22BK/OR

GROUND

RIGHT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R16 20BK/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

RIGHT TAIL/SIDE MARKER LAMP - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

RIGHT TAIL/STOP LAMP - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

514

CONNECTOR PINOUTS

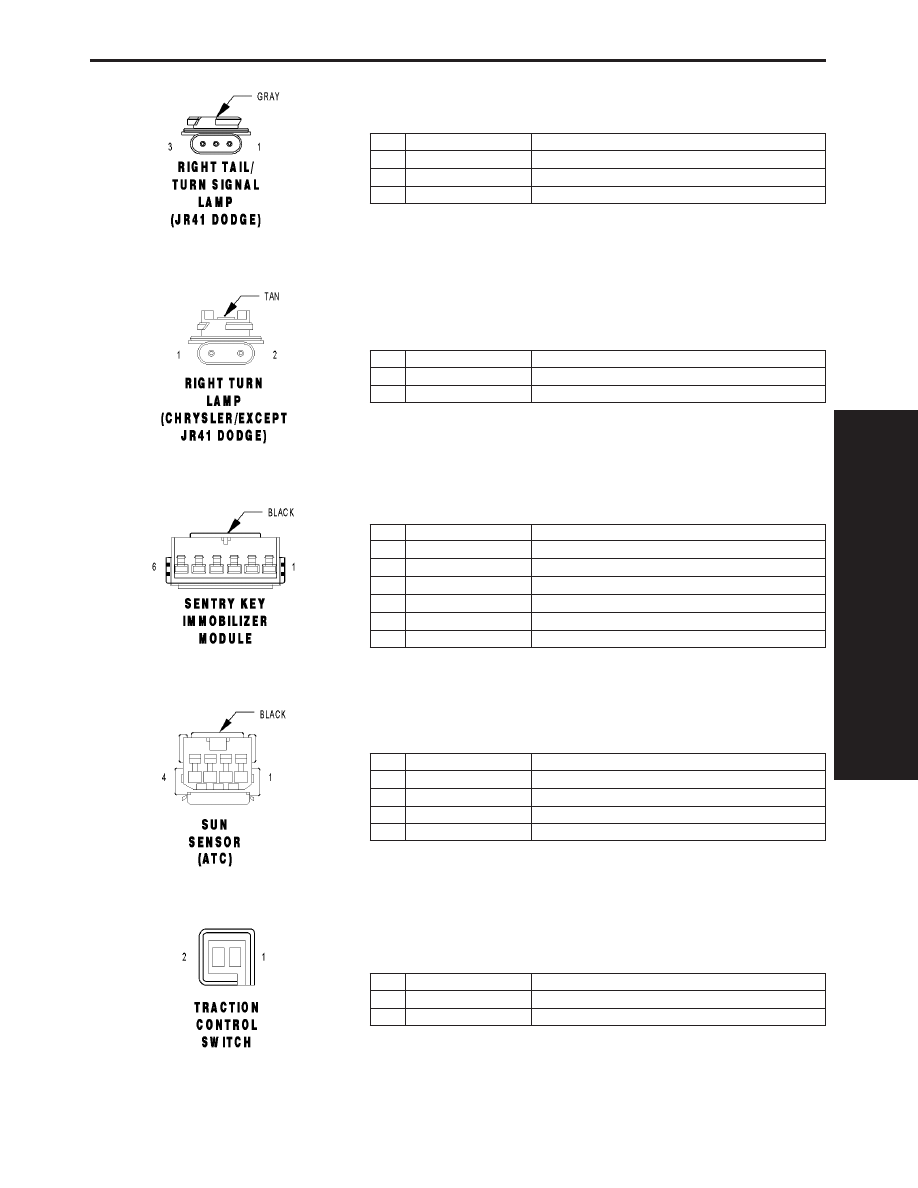

RIGHT TAIL/TURN SIGNAL LAMP (JR41 DODGE) - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

Z151 18BK

GROUND

2

L7 18BK/YL

FUSED PARK LAMP RELAY OUTPUT

3

L60 18TN

RIGHT TURN SIGNAL

RIGHT TURN LAMP (CHRYSLER/EXCEPT JR41 DODGE) - TAN 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 18LG

RIGHT TURN SIGNAL

2

Z151 18BK

GROUND

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/PK

PCI BUS (SKIM)

3

-

-

4

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z110 20BK

GROUND

6

A51 20RD/WT

FUSED B(+)

SUN SENSOR (ATC) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

C57 20DB/GY

SENSOR GROUND

4

C38 20DB

SUN SENSOR SIGNAL

TRACTION CONTROL SWITCH - 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 20BK/LG

GROUND

2

B27 20RD/YL

TRACTION CONTROL SWITCH SENSE

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

515

CONNECTOR PINOUTS

WINDOW DROP RELAY ASSEMBLY (JR27) - 12 WAY

CAV

CIRCUIT

FUNCTION

1

Q19 14OR/YL

MASTER WINDOW SWITCH LEFT FRONT (DOWN)

2

Q290 14YL/OR

MASTER WINDOW SWITCH LEFT REAR DOWN

3

Q38 14OR/LB

MASTER WINDOW SWITCH RIGHT FRONT DOWN

4

Q32 14LB/OR

MASTER WINDOW SWITCH RIGHT REAR DOWN

5

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

6

Q37 20OR/WT

WINDOW DROP RELAY CONTROL

7

Q21 14WT

LEFT FRONT WINDOW DRIVER (DOWN)

8

Q23 14RD/WT

LEFT REAR WINDOW DRIVER DOWN

9

Q26 14VT/WT

WINDOW DROP RELAY RIGHT FRONT (DOWN)

10

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

11

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

12

F21 14TN

FUSED IGNITION SWITCH OUTPUT (RUN)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

516

CONNECTOR PINOUTS
