(6) Remove Bracket bolts #2 and #3 from rear of

engine. Remove Bracket (Fig. 13).

INSTALLATION

(1) Loose assemble bracket to engine.
(2) Tighten bolts #2 and #3 to 3.3 N

Im (30 in. lbs.)

(Fig. 13).

(3) Tighten timing belt idler pulley and tighten to

54 N

Im (40 ft. lbs.) (Fig. 12).

(4) Tighten bolts 32 and #3 to 54 N

Im (40 ft. lbs.)

(Fig. 13).

(5) Camshaft and Crankshaft timing should be

checked at this time.

Adjust as necessary following procedure outlined in

this section.

(6) Install power steering pump on bracket tighten

bolts to 28 N

Im (250 in. lbs.) torque (Fig. 11).

(7) Install timing belt covers. Refer to procedure

outlined in this section.

CAUTION: Do not use impact wrench on accessory
drive belt tensioner bolt. It may cause damage to
tensioner arm.

(8) Install accessory drive belt tensioner pulley

bolt finger tight. Then tighten bolt to 54 N

Im (40 ft.

lbs.) torque. Install accessory drive belt, Refer to
Cooling System Group 7 for procedure.

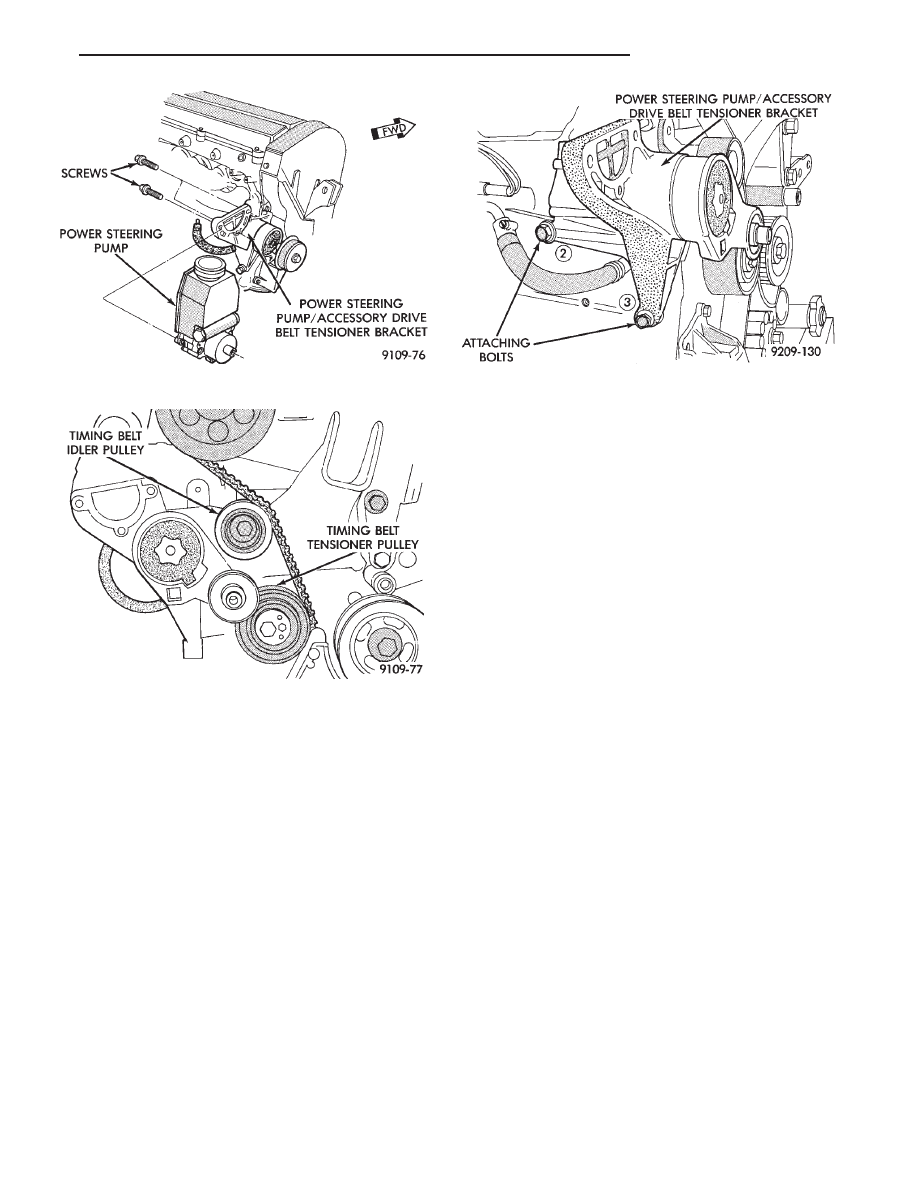

Fig. 11 Power Steering Pump Attaching Bolts

Fig. 12 Power Steering Pump Bracket and Timing

Belt Idler Bolt

Fig. 13 Power Steering Pump/Accessory Drive Belt

Tensioner Bracket Attaching Bolts

Ä

2.2/2.5L ENGINE

9 - 17

TIMING SYSTEM AND SEALS SERVICE—EXCEPT TURBO III

Refer to (Fig. 1) for parts identification and torque

specifications

TIMING BELT SERVICE

(1) Remove Solid Mount Compressor Bracket. Re-

fer to procedure outlined in this section.

(2) Raise vehicle on a hoist and remove right inner

splash shield (Fig. 2).

(3) Remove screws retaining water pump pulley

and bolts retaining crankshaft pulley (Fig. 3) and lay
pullies aside.

(4) Remove nuts holding cover to cylinder head.

Fig. 2 Right Inner Splash Shield

Fig. 3 Crankshaft and Water Pump Pulley

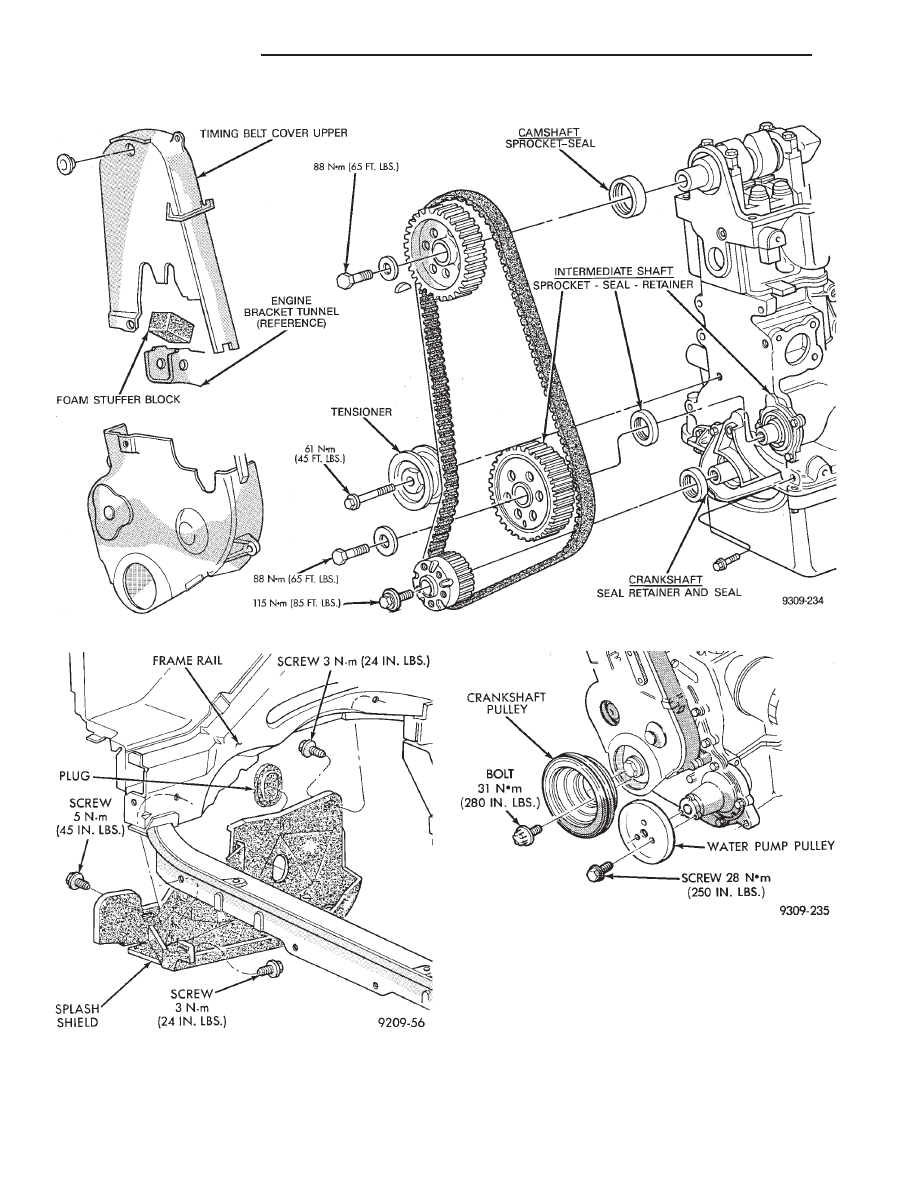

Fig. 1 Timing System and Seals

9 - 18

2.2/2.5L ENGINE

Ä

(5) Remove screws holding cover to cylinder block.
(6) Remove both halves of timing belt cover and

lay aside (Fig. 4)

(7) Place a jack under engine.
(8) Separate right engine mount (Fig. 5) and raise

engine slightly.

(9) Loosen timing belt tensioner screw (Fig. 6) and

remove timing belt.

SERVICING FRONT OIL
SEALS—REPLACEMENT

(1) With timing belt removed, remove crankshaft

sprocket bolt.

(2) Remove crankshaft sprocket using Special Tool

C-4685, Insert and 5.9 inch long screw (Fig. 7).

(3) Install crankshaft sprocket using plate L-4524,

Thrust Bearing/washer and 5.9 inch long screw (Fig.
7).

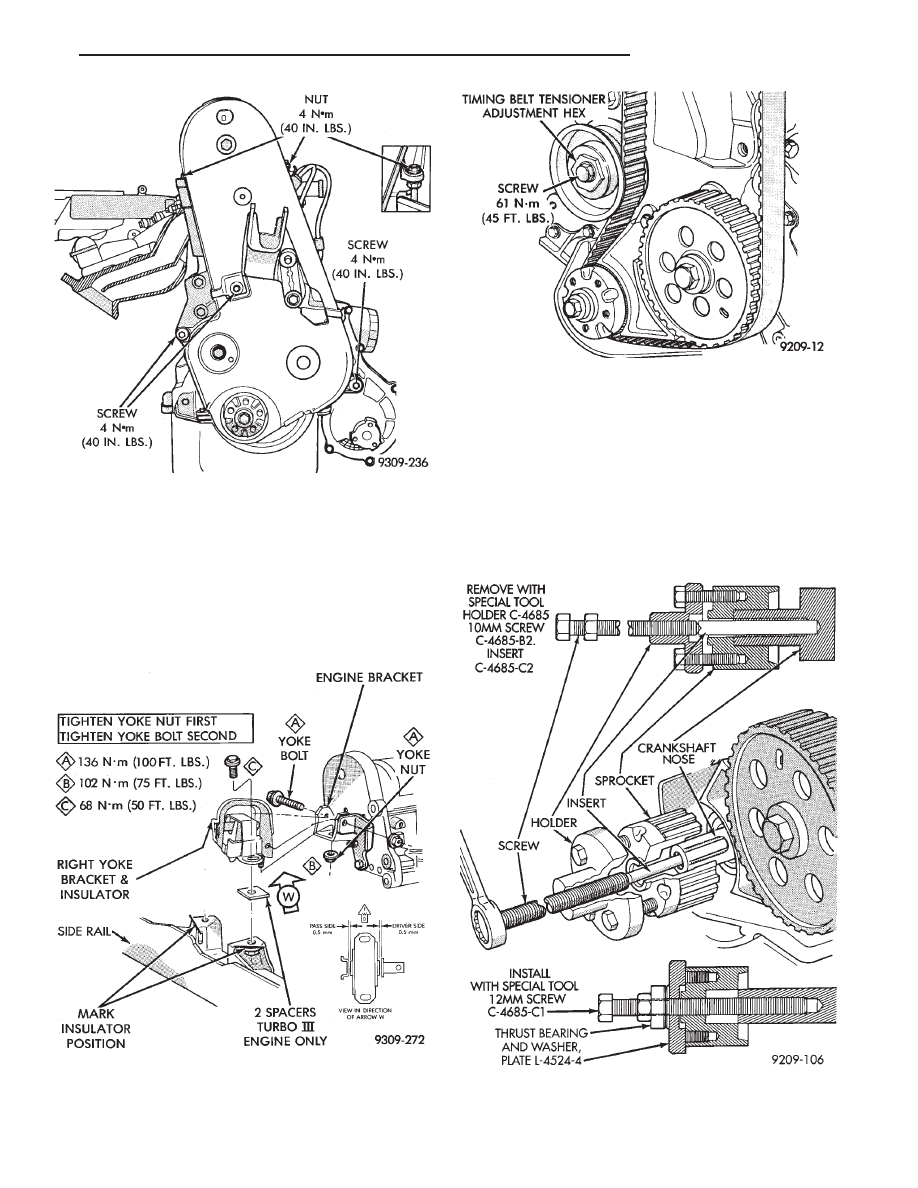

Fig. 4 Timing Belt Cover

Fig. 7 Crankshaft Sprocket

Fig. 5 Right Engine Mount

Fig. 6 Remove Timing Belt

Ä

2.2/2.5L ENGINE

9 - 19

(4) Hold engine sprocket with Special Tool C-4687

(with adaptor Tool C-4687-1) while removing/install-
ing screw (Fig. 8). The 2.5L Engine camshaft/inter-
mediate shaft sprockets have an off-set hub and are
identified with a six-hole pattern .

(5) Remove crankshaft seal using Special Tool

6341. Remove intermediate and camshaft seals using
Special Tool C-4679 (Fig. 10).

CAUTION: Do not nick shaft seal surface or seal
bore.

(6) Shaft seal lip surface must be free of varnish,

dirt or nicks. Polish with 400 grit paper if necessary.

(7) Install engine crankshaft seal into retainer us-

ing Special Tool 6342 and 6343. Install Intermediate

and Camshaft seals using Special Tool C-4680. In-
stall seals until flush (Fig. 10).

CAMSHAFT, CRANKSHAFT AND INTERMEDIATE
SHAFTS TIMING PROCEDURE

(1) Remove all spark plugs. Turn crankshaft and

intermediate shaft until markings on sprockets are
in line, see arrows (Fig. 11 ).

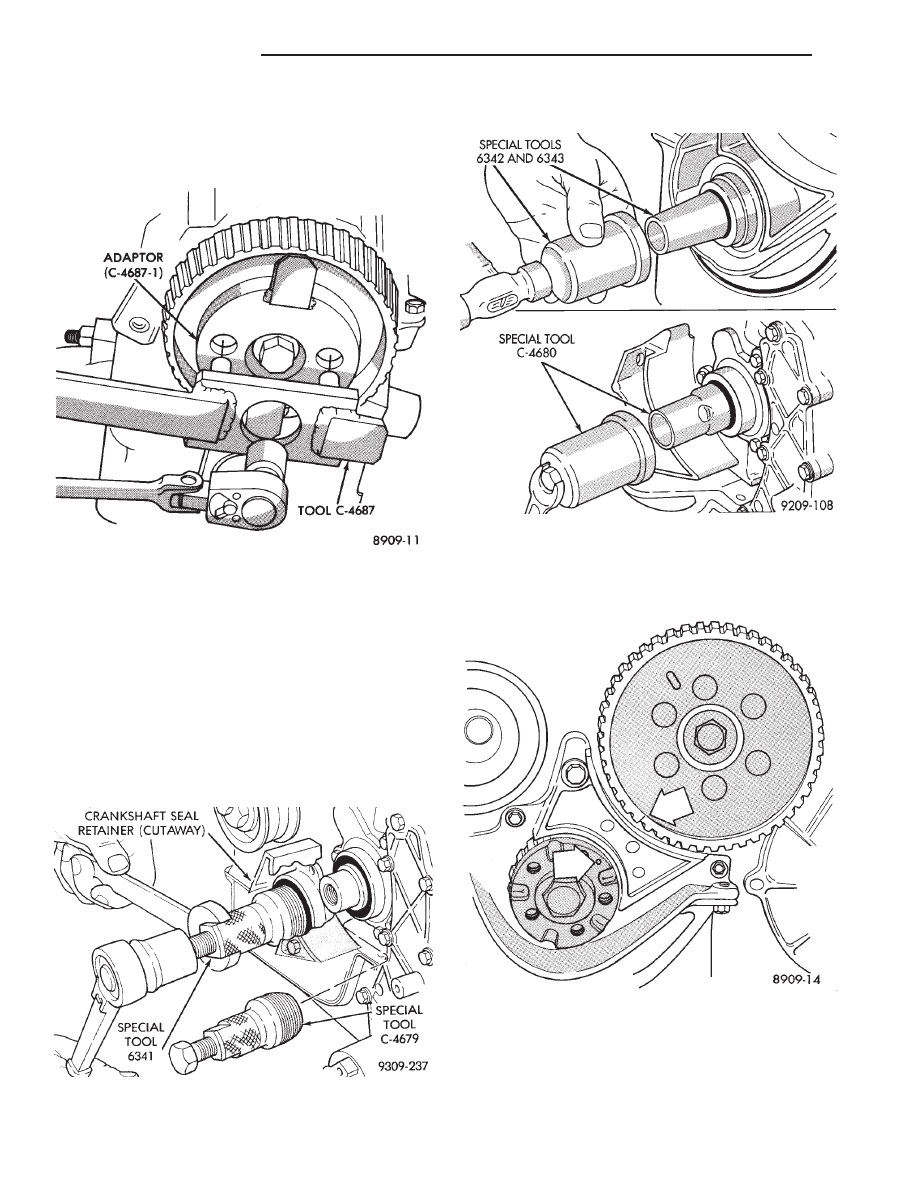

Fig. 9 Removing Crankshaft, Intermediate Shaft and

Camshaft Oil Seal

Fig. 8 Removing/Installing Camshaft or Intermediate

Shaft Sprocket Screw

Fig. 10 Installing Crankshaft,Intermediate Shaft, and

Camshaft Seal

Fig. 11 Crankshaft and Intermediate Shaft Timing
