REAR WINDOW DEFOGGER

CONTENTS

page

page

CONTROL SWITCH/TIMER RELAY MODULE

. . 1

GENERAL INFORMATION . . . . . . . . . . . . . . . . . . 1

REPAIR GRID LINES, TERMINALS AND PIGTAILS . 3
SERVICE PROCEDURES

. . . . . . . . . . . . . . . . . . . 1

GENERAL INFORMATION

For proper operation of the Rear Window Defogger

system refer to the Owner’s Manual.

Vehicles equipped with an electrically heated rear

window defogger also have a 40/90 amp generator.

The system consists of a rear glass with two verti-

cal bus bars and a series of electrically connected
grid lines fired on the inside surface. A control
switch and a timer relay combined into a single as-
sembly is used on all models (Fig.1).

Circuit protection is provided by a fusible link, lo-

cated in the charging circuit, for the heated grid cir-
cuit and by a fuse for the relay control circuit.

When the switch is turned to the ON position, cur-

rent is directed to the rear defogger grid lines. The
heated grid lines heat the rear glass to clear the sur-
face of fog or frost.

CAUTION: Grid lines can be damaged or scraped
off with sharp instruments, care should be taken in
cleaning glass or removing foreign materials, de-
cals or stickers. Normal glass cleaning solvents or
hot water used with rags or toweling is recom-
mended.

CONTROL SWITCH/TIMER RELAY MODULE

The control switch and timer relay are integrated

into a single panel or console mounted assembly. Ac-
tuating the switch energizes the circuit which allows
current to flow through the grid lines. Upon initial
actuation for approximately ten minutes, or until ei-
ther the switch or ignition is turned off. An indicat-
ing lamp illuminates a lens inlaid in the control
switch.

SERVICE PROCEDURES

Electrically heated rear window defogger operation

can be checked in vehicle in the following manner:

(1) Turn ignition ON.
(2) Turn rear window defogger control switch ON.
(3) Using a ammeter on the battery. Turn the De-

fogger control switch ON, a distinct increase in am-
perage draw should be noted.

(4) The rear window defogger operation can be

checked by feeling the glass. A distinct difference in
temperature between the grid lines and adjacent
clear glass can be detected in three to four minutes
of operation.

(5) Using a DC voltmeter (Fig. 2) contact terminal

B with the negative lead, and terminal A with the
positive lead. The voltmeter should read 10-14 volts.

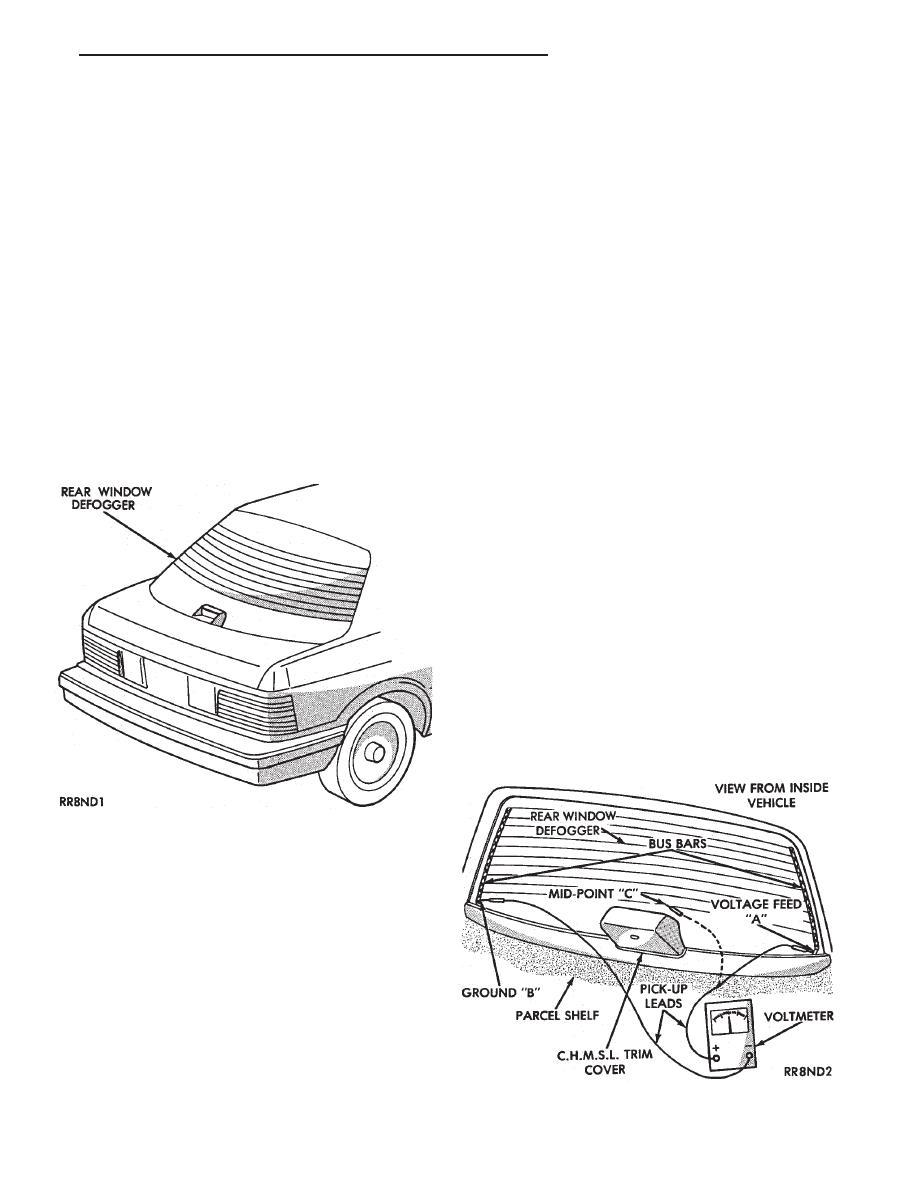

Fig. 1 Rear Window Defogger—Typical

Fig. 2 Rear Glass Grid Line Test—Typical

Ä

REAR WINDOW DEFOGGER

8N - 1

(6) Steps (3, 4 or 5) above will confirm system op-

eration. Indicator light illumination means that
there is power available at the output of the relay
only, and does not necessarily verify system opera-
tion.

(7) If turning the switch ON produced no distinct

current draw on the ammeter the problem should be
isolated in the following manner:

(a) Confirm the ignition switch is ON.
(b) Ensure that the heated rear glass feed wire is

connected to the terminal or pigtail and that the
ground wire is in fact grounded.

(c) Ensure that the fusible link and control cir-

cuit fuse is operational and all electrical connec-
tions are secure.
(8) When the above steps have been completed and

the system is still inoperative, one or more of the fol-
lowing is defective:

(a) Control switch/timer relay module.
(b) All rear window grid lines would have to be

broken or one of the feed wires are not connected
for the system to be inoperative.
(9) If turning the switch ON produces severe volt-

meter

deflection,

the

circuit

should

be

closely

checked for a shorting condition.

(10) If the system operation has been verified but

indicator lamp does not light, replace the switch.

(11) For detailed wiring information, refer to group

8W, Wiring Diagrams.

GRID TEST

The horizontal grid lines and vertical bus bar lines

printed and fired on inside surface of rear window
glass (Fig. 2) comprise an electrical parallel circuit.
The electrically conductive lines are composed of a
silver-ceramic material which when fired on glass be-
comes bonded to the glass and is highly resistant to
abrasion. It is possible, however, that a break may
occur in an individual grid line resulting in no cur-
rent flow through the line. To detect breaks in grid
lines the following procedure is required:

(1) Turn ignition ON and turn control switch to

ON. The indicator light should come on.

(2) Using a DC voltmeter with 0-15 volt range,

contact terminal B with negative lead of voltmeter.
With positive lead of voltmeter, contact terminal A
(Fig. 2). The voltmeter should read 10-14 volts. A
lower voltage reading indicates a poor ground con-
nection.

(3) With negative lead of voltmeter, contact a good

body ground point. The voltage reading should not
change.

(4) Connect negative lead of voltmeter to terminal

B and touch each grid line at Mid-Point with Posi-
tive lead. A reading of approximately 6 volts indi-
cates a line is good. A reading of 0 volts indicates a
break in line between Mid-Point C and terminal A.
A reading of 10-14 volts indicates a break between

Mid-Point C and terminal B. Move toward break and
voltage will change as soon as break is crossed (Figs.
2 and 3).

CONTROL SWITCH/TIMER RELAY MODULE
TEST

Control switch/timer relay module may be tested

in-vehicle or bench tested. In vehicle testing is ac-
complished in the following manner:

(1) Remove the switch, relay assembly from the in-

strument panel or console, see Group 8E, Instrument
Panel and leave the switch connector plugged in.

(2) Turn ignition ON.
(3) Using a DC voltmeter, with 0-15 range, check

voltage at terminals B, I and L. (Figs. 3 and 4). Ter-
minals B and I should confirm a voltage of 10 to 14
volts to ground when the ON switch is pressed. Ter-
minal L should confirm voltage to ground. When ter-
minals B and I show no voltage, trace circuit
upstream of switch/relay module for problem (wiring
cut, fusible link or circuit breaker inoperative, bulk-
head connector not operative, etc.) If terminal L in-
dicates voltage, place switch in Off position. If
voltage at L is still indicated or indicator lamp re-
mains on, the switch/relay module should be re-
placed.

(4) If the relay checks out to this point, momen-

tarily operate switch to ON position. The indicator
lamp should come on and remain on for approxi-
mately 10 minutes. Terminal L should confirm volt-
age. If the indicator lamp fails to light or voltage at
terminal L is not confirmed the switch/relay module
should be replaced.

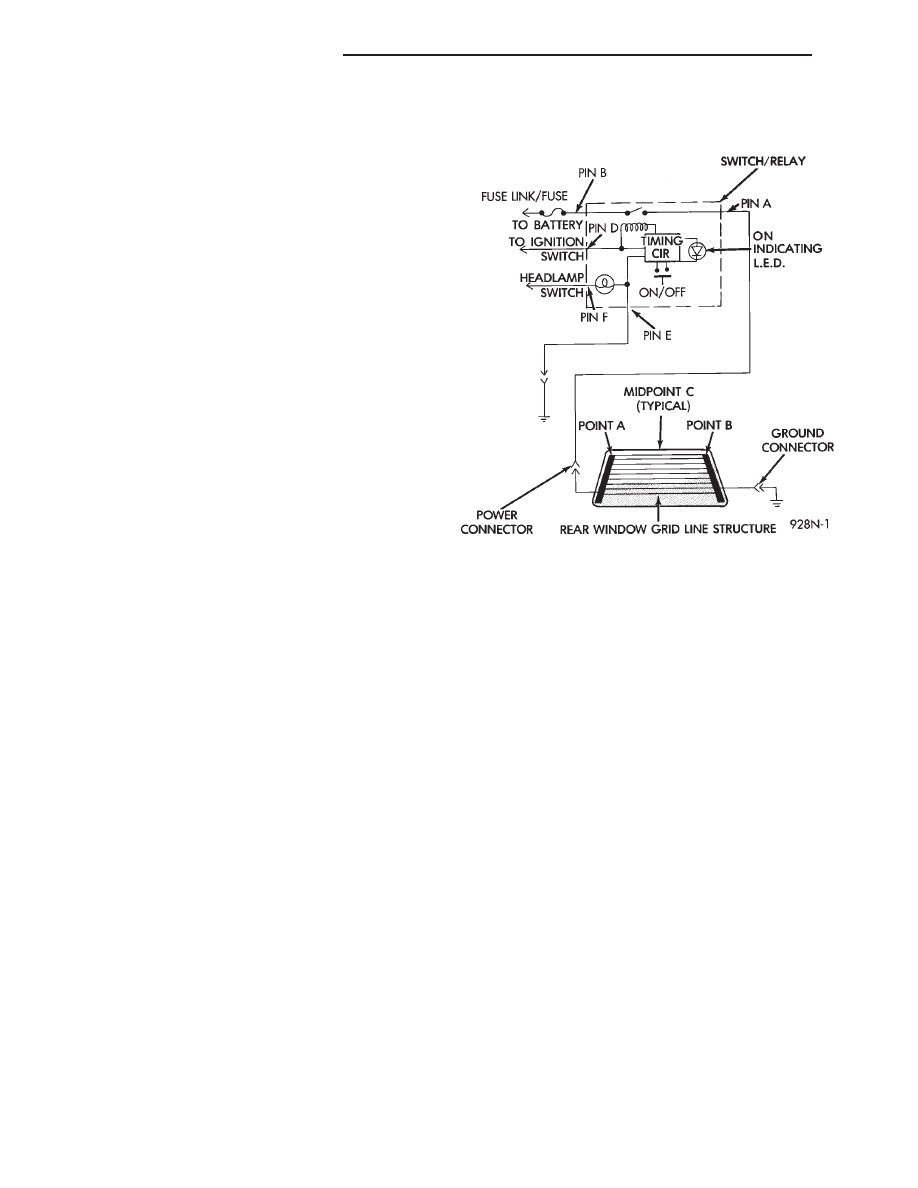

Fig. 3 Systems Electrical Circuit

8N - 2

REAR WINDOW DEFOGGER

Ä

Bench checking of the relay may be accomplished

in the following manner. By following the in-vehicle
procedure except Step 2: With a DC power supply,
apply 12 volts to terminal B and I and ground termi-
nal G.

REPAIR GRID LINES, TERMINALS AND PIGTAILS

The repair of the grid lines or the terminal is pos-

sible using the Mopar Repair Package or equivalent.

(1) Mask repair area so conductive epoxy can be

extended onto the line or the bus bar (Fig. 5).

(2) Follow instructions in repair kit for preparing

damaged area.

(3) Remove package separator clamp and mix plastic

conductive epoxy thoroughly. Fold in half and cut
center corner to dispense epoxy.

(4) For grid line, mark off area to be repaired with

masking tape or a template (Fig. 5).

(5) Apply conductive epoxy through slit in masking

tape. Overlap both ends of the break by 19mm (3/4
inch).

(6) For a terminal or pigtail replacement, mask

adjacent areas so epoxy can be extended onto line as
well as bus bar. Apply a thin layer of epoxy to area
where terminal was fastened and to adjacent line.

(7) Apply a thin layer of conductive epoxy on termi-

nal and place terminal on desired location. To prevent
terminal from moving while the epoxy is curing, it
must be wedged or clamped.

(8) Carefully remove masking tape from grid line.

CAUTION: Do not allow the glass surface to exceed
204°C (400°F), glass may fracture.

(9) Allow epoxy to cure 24 hours at room tempera-

ture or use heat gun with a 260°-371°C (500°-700°F)
range for 15 minutes. Hold gun approximately 254 mm
(10 inches) from repaired area.

(10) After conductive epoxy is properly cured remove

wedge from terminal and check out operation of rear
window defogger. Do not attach connectors until curing
is complete.

WARNING: REPAIR KIT MAY CAUSE SKIN OR EYE
IRRITATION.

CONTAINS EPOXY RESIN AND AMINE TYPE HARD-

ENER, HARMFUL IF SWALLOWED. AVOID CONTACT
WITH SKIN AND EYES. FOR SKIN, WASH AFFECTED
AREAS WITH SOAP AND WATER. DO NOT TAKE
INTERNALLY. IF TAKEN INTERNALLY, INDUCE VOM-
ITING; CALL A PHYSICIAN IMMEDIATELY. IF IN CON-
TACT WITH EYES, FLUSH WITH PLENTY OF WATER-
.USE WITH ADEQUATE VENTILATION. DO NOT USE
NEAR FIRE OR FLAME. CONTENTS CONTAIN 3 PER-
CENT FLAMMABLE SOLVENTS.

WARNING: KEEP OUT OF REACH OF CHILDREN.

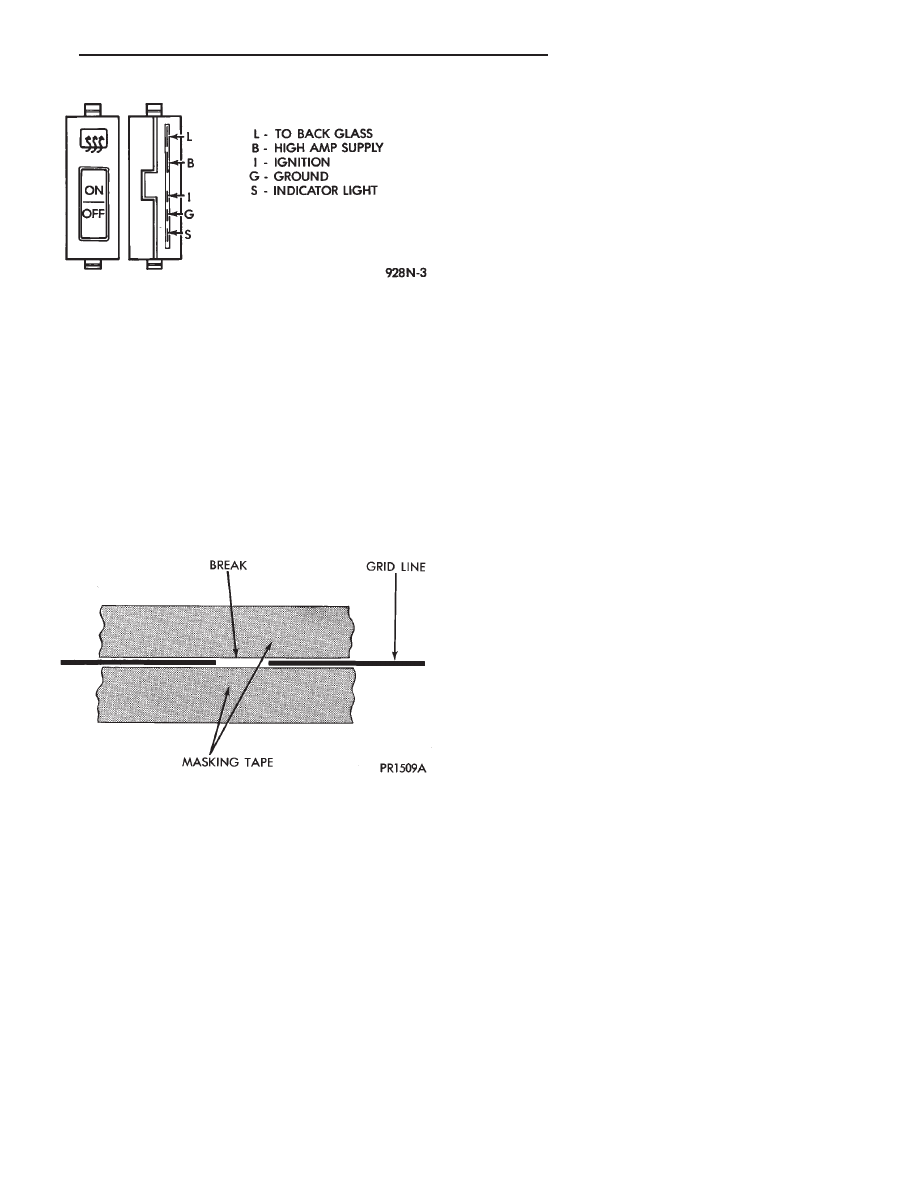

Fig. 4 Rear Window Defogger Switch, Timer, Relay,

and Wire Connector

Fig. 5 Grid Line Repair—Typical
