(2) Connect sensor wiring lead from harness to

connector on body of sensor.

(3) Install coolant bottle, powertrain control mod-

ule, battery tray and battery.

(4) Install speed control servo to battery tray, if

equipped.

(5) Do not connect negative battery cable. Refer to

Air Bag Systems Check for proper procedure.

RIGHT FRONT IMPACT SENSOR

REMOVAL

(1) Disconnect battery ground cable and isolate.
(2) Disconnect impact sensor electrical connector

(Fig. 7).

(3) Remove three screws holding sensor to radiator

closure panel. Remove right sensor.

INSTALLATION

(1) Mount right sensor (arrow pointed forward) to

engine side of closure panel using three screws pro-
vided with the new sensor. Tighten 10 to 13 N

Im (90-

120 in. lbs.) torque.

(2) Connect sensor wiring lead from harness to

connector on body of sensor.

(3) Do not connect negative battery cable. Refer to

Air Bag Systems Check for proper procedure.

AIR BAG SYSTEM DIAGNOSTIC MODULE (ASDM)

WARNING: THE ASDM CONTAINS ONE OF THE IM-
PACT SENSORS WHICH ENABLE THE SYSTEM TO
DEPLOY THE AIR BAG. TO AVOID ACCIDENTAL
DEPLOYMENT, NEVER CONNECT ASDM ELECTRI-

CALLY TO THE SYSTEM UNLESS IT IS BOLTED TO
VEHICLE. BEFORE BEGINNING ANY AIR BAG SYS-
TEM REMOVAL OR INSTALLATION PROCEDURES,
REMOVE AND ISOLATE THE BATTERY NEGATIVE
(-) CABLE (GROUND) FROM THE VEHICLE BAT-
TERY. THIS IS THE ONLY SURE WAY TO DISABLE
THE AIR BAG SYSTEM. FAILURE TO DO THIS
COULD RESULT IN ACCIDENTAL AIR BAG DE-
PLOYMENT, AND POSSIBLE PERSONAL INJURY.

REMOVAL

(1) Disconnect battery ground cable, and isolate.
(2) Remove forward console bezel (Fig. 8).

(3) Remove two screws from right side console be-

zel and remove bezel.

(4) Disconnect wiring at ASDM.
(5) Remove module mounting screws, and remove

module.

INSTALLATION

(1) Position the ASDM with the arrow pointing

forward on the console reinforcement. Insert tab on
the ASDM in the slot on the reinforcement.

(2) Attach the ASDM to the support bracket with

the screws supplied and tighten to 1.7 to 2 N

In

(15-20 in. lbs.) torque.

(3) Connect wiring at ASDM, making sure both

connectors are seated and locking tabs engaged.

(4) Install right side console bezel.
(5) Install forward console bezel.
(6) Do not connect negative battery cable. Refer to

Air Bag System Check for proper procedure.

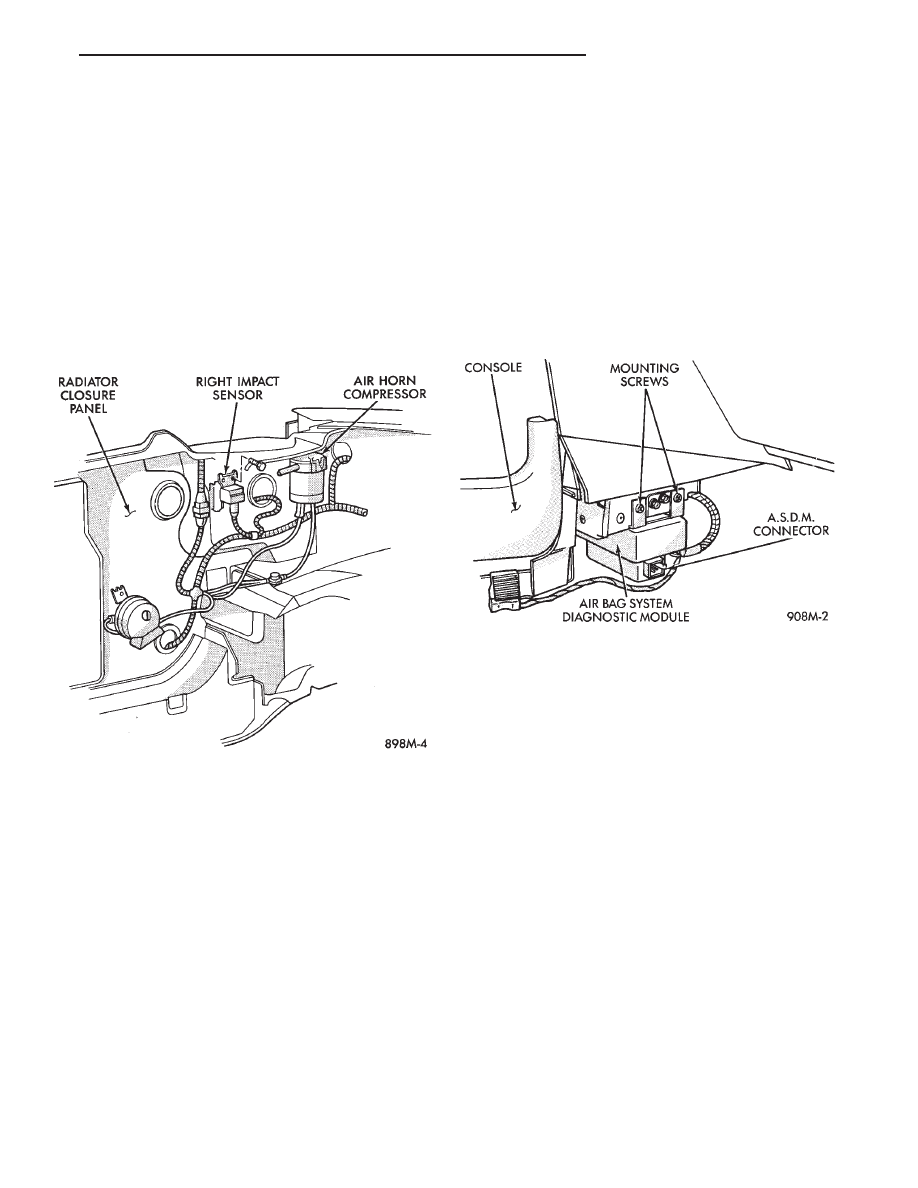

Fig. 7 Right Impact Sensor

Fig. 8 Air Bag System Diagnostic Module (ASDM)

Ä

RESTRAINT SYSTEMS

8M - 5

CLOCKSPRING

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
SO COULD RESULT IN ACCIDENTAL AIR BAG DE-
PLOYMENT, AND POSSIBLE INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-
TOR TO DISCHARGE FOR TWO MINUTES, THEN
BEGIN AIR BAG REMOVAL.

REMOVAL

(1) Place the front wheels in the straight ahead po-

sition before starting the repair.

(2) Disconnect battery negative cable and isolate.
(3) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(4) Remove the air bag module.
(5) Remove Speed Control switch and connector if

so equipped or cover.

(6) Disconnect horn terminals.
(7) Remove the steering wheel.
(8) Remove

upper

and

lower

steering

column

shrouds to gain access to clockspring wiring.

(9) Disconnect the 2-way connector between the

clockspring and the instrument panel wiring harness
on top of the fuse block.

(10) To remove, pull clockspring assembly from the

steering column by lifting locating fingers as neces-
sary. The clockspring cannot be repaired, and must
be replaced if faulty.

INSTALLATION

(1) Snap clockspring onto the steering column. If

the clockspring is not properly positioned, follow the
clockspring centering procedure before installing
steering wheel.

(2) Connect the clockspring to the instrument

panel harness, ensure wiring locator clips are prop-
erly seated on wiring trough. Ensure harness locking
tabs are properly engaged.

(3) Install steering column shrouds. Be sure air

bag wire is inside of shrouds.

(4) Front wheels should still be in the straight-

ahead position. Install steering wheel, ensure the
flats on hub align with clockspring. Pull the horn
lead through the smaller upper hole. Pull the air bag
and speed control leads through the larger bottom
hole. Ensure leads are not pinched under the steer-
ing wheel.

(5) Connect the horn lead wire, then the air bag

lead wire to the air bag module.

(6) Install the air bag module and tighten nuts to

9 to 11 N

Im (80 to 100 in. lb.) torque.

(7) Install speed control switch and connector or

cover.

(8) Do not connect battery negative cable. Refer to

Air Bag Systems Check for proper procedure.

CLOCKSPRING CENTERING PROCEDURE

If the rotating tape within the clockspring is not

positioned properly with the steering wheel and the
front wheels, the clockspring may fail during use.
The following procedure MUST BE USED to center
the clockspring if it is not known to be properly po-
sitioned, or if the front wheels were moved from the
straight ahead position.

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-
TOR TO DISCHARGE FOR TWO MINUTES, THEN
BEGIN AIR BAG REMOVAL.

(1) Place front wheels in the straight ahead posi-

tion.

(2) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(3) Refer to Steering Wheel procedures for removal

of air bag module and steering wheel.

(4) Depress the two plastic locking pins to disen-

gage locking mechanism (Fig. 10).

(5) Keeping locking mechanism disengaged, rotate

the clockspring rotor in the CLOCKWISE DIREC-
TION to the end of travel. Do not apply excessive
torque.

(6) From the end of travel, rotate the rotor two full

turns and a half in the counterclockwise direction.
The horn wire should end up at the top and the squib
wire at the bottom. Engage clockspring locking
mechanism.

(7) Refer to Steering Wheel procedures for installa-

tion of steering wheel and air bag module.

(8) Do not connect battery negative cable. Refer to

Air Bag System Check for proper procedure.

8M - 6

RESTRAINT SYSTEMS

Ä

STEERING WHEEL

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-
TOR

TO

DISCHARGE

FOR

TWO

MINUTES.

BEGIN AIR BAG REMOVAL.

REMOVAL

(1) Make sure front wheels are straight, and steer-

ing column is locked in place.

(2) Disconnect battery negative cable and isolate.
(3) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(4) Remove four nuts attaching air bag module

from the back side of steering wheel.

(5) Lift module, and disconnect connector from rear

of module.

(6) Remove speed control switch and connector if

so equipped or cover.

(7) Remove steering wheel retaining nut.
(8) Remove steering wheel with steering wheel

puller Tool C-3428B.

INSTALLATION

(1) If the clockspring is not properly positioned or

if front wheels were moved, follow the clockspring
centering procedure before installing steering wheel.
With the front wheels in the straight ahead position.
Position the steering wheel on the steering column.
Making sure to fit the flats on the hub of the steer-
ing wheel with the formations on the inside of the
clockspring. Pull the air bag and speed control wires
through the lower, larger hole in the steering wheel
and the horn wire through smaller hole at the top.
Make sure not to pinch wires (Fig. 11).

(2) Install retaining nut, and tighten to 61 N

Im (45

ft. lbs.) torque.

(3) Connect horn wiring lead.
(4) Connect

4-way

connector

to

speed

control

switch and attach switch to steering wheel.

(5) Connect air bag lead wire to air bag module,

and secure module to steering wheel.

(6) Do not connect negative battery cable. Refer to

Air Bag System Check for proper procedure.

STEERING COLUMN SWITCHES

This procedure covers the removal and installation

of the steering wheel and clockspring. Once the
steering wheel and clockspring have been removed,
refer to the appropriate section of this service man-
ual for switch replacement.

WARNING: BEFORE BEGINNING ANY AIR BAG
SYSTEM REMOVAL OR INSTALLATION PROCE-
DURES, REMOVE AND ISOLATE THE BATTERY
NEGATIVE (-) CABLE (GROUND) FROM THE VEHI-
CLE BATTERY. THIS IS THE ONLY SURE WAY TO
DISABLE THE AIR BAG SYSTEM. FAILURE TO DO
THIS COULD RESULT IN ACCIDENTAL AIR BAG
DEPLOYMENT AND POSSIBLE INJURY.

WHEN AN UNDEPLOYED AIR BAG ASSEMBLY

IS TO BE REMOVED FROM THE STEERING
WHEEL, DISCONNECT BATTERY GROUND CA-
BLE AND ISOLATE. ALLOW SYSTEM CAPACI-

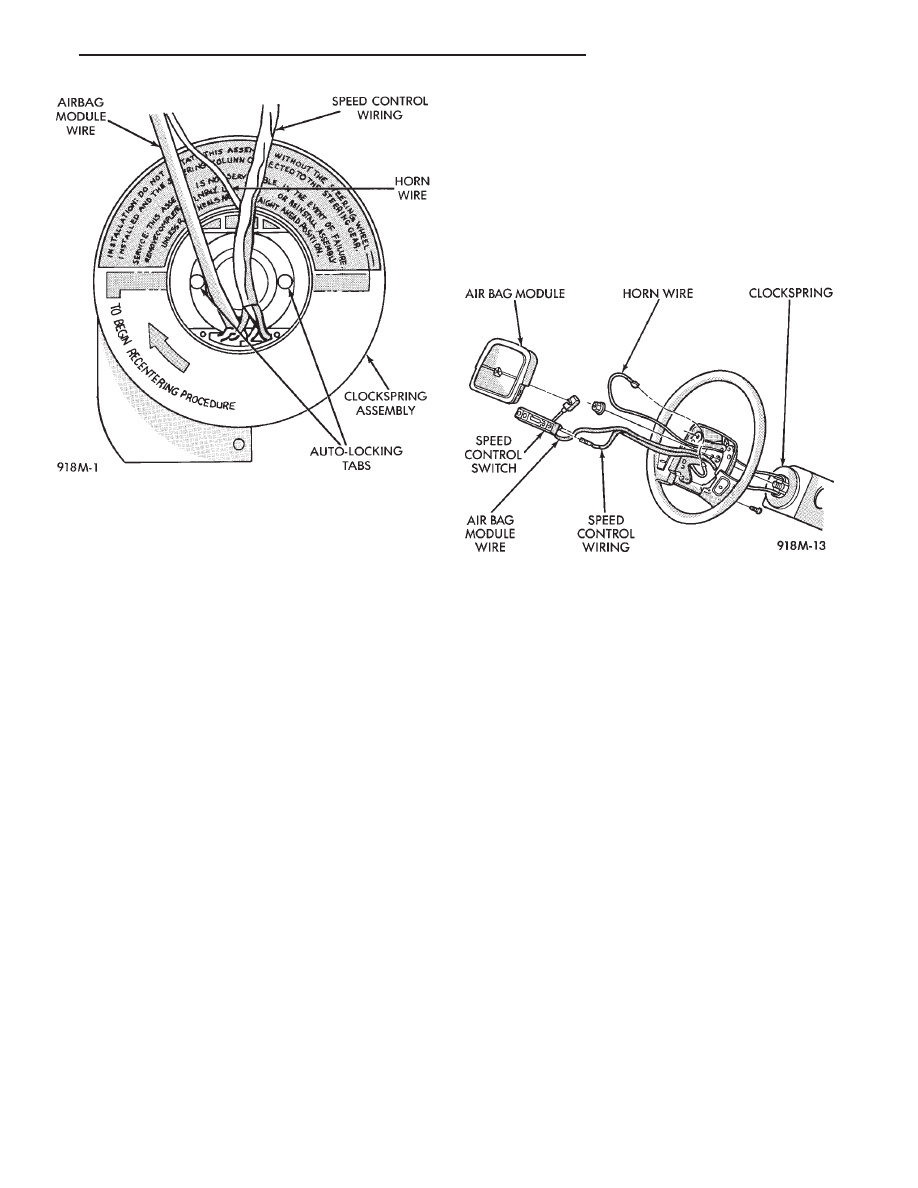

Fig. 10 Clockspring (Auto-Locking)

Fig. 11 Steering Wheel Wiring

Ä

RESTRAINT SYSTEMS

8M - 7

TOR

TO

DISCHARGE

FOR

TWO

MINUTES.

BEGIN AIR BAG REMOVAL.

REMOVAL

(1) Disconnect battery negative cable, and isolate.
(2) Wait two minutes for the reserve capacitor to

discharge before removing undeployed module.

(3) Remove four nuts attaching air bag module

from the back side of steering wheel.

(4) Lift module, and disconnect connector from rear

of module.

(5) Remove speed control switch and connector if

so equipped or cover.

(6) Remove steering wheel.
(7) Unsnap clockspring, and remove it.

(8) Refer to the appropriate section for switch re-

placement.

INSTALLATION

(1) Snap clockspring on to steering column. Assure

the 4 way connector is still seated.

(2) Install steering wheel.
(3) Install speed control switch and connector or

cover.

(4) Connect clockspring wiring connector to the

module.

(5) Install four nuts to module, and tighten to 9 to

11 N

Im (80 to 100 in. lbs.) torque.

(6) Do not connect negative battery cable. Refer to

Air Bag System Check for proper procedure.
