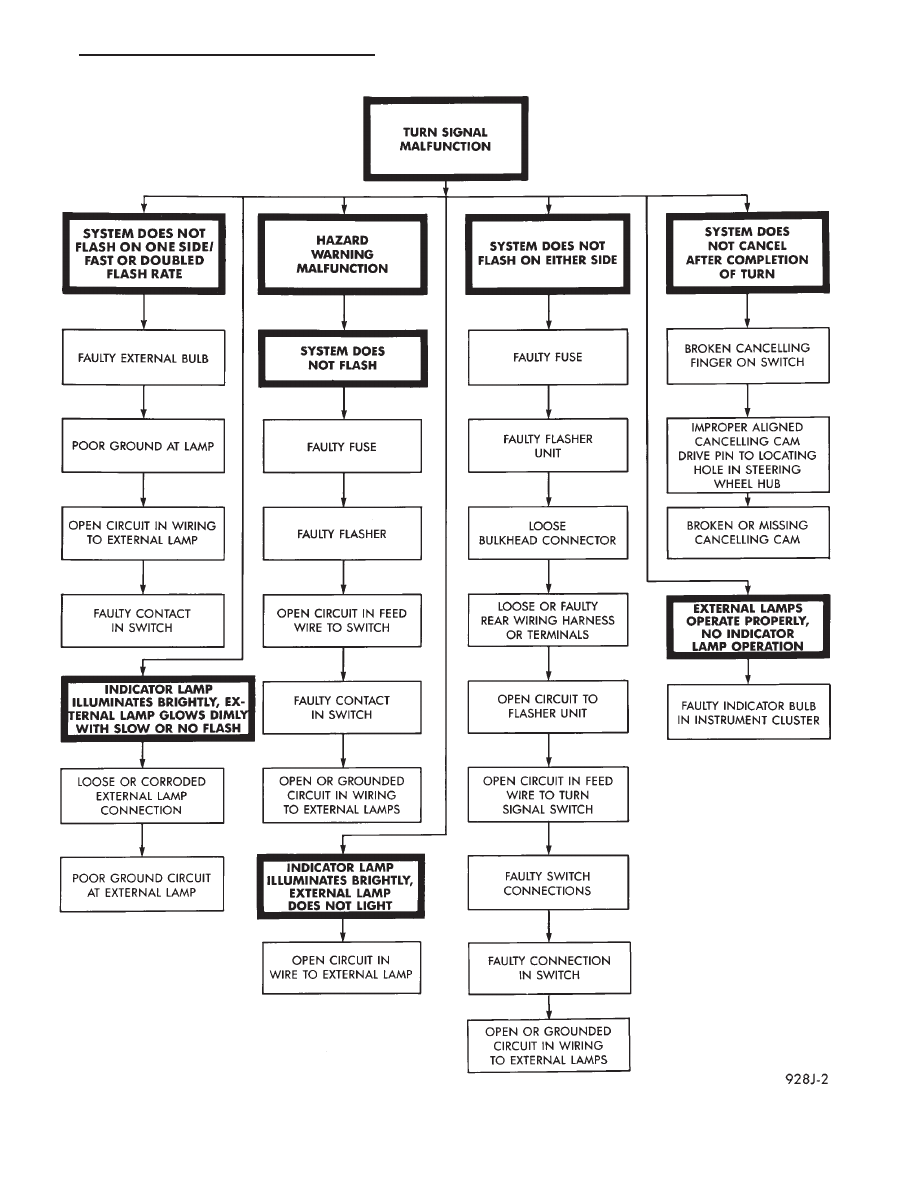

Fig. 1 Turn Signal and Hazard Warning Flasher Diagnosis

Ä

TURN SIGNALS AND HAZARD WARNING FLASHER

8J - 3

(3) Remove both upper and lower steering column

shrouds.

(4) Remove multi-function switch tamper proof

mounting screws (Fig.7).

(5) Gently pull switch away from column. Loosen

connector screw. The screw will remain in the con-
nector.

(6) Remove wiring connector from multi-function

switch.

INSTALLATION

(1) Install wiring connector to switch and tighten

connector retaining screw to 2 N

Im (17 in. lbs.)

torque.

(2) Mount multi-function switch to column and

tighten retaining screws to 2 N

Im (17 in. lbs.) torque.

(3) Install steering column covers. Tighten retain-

ing screws to 2 N

I (17 in. lbs.) torque.

(4) Tilt column only install tilt lever.
(5) Install negative battery cable.
(6) Check all functions of switch for proper opera-

tion.

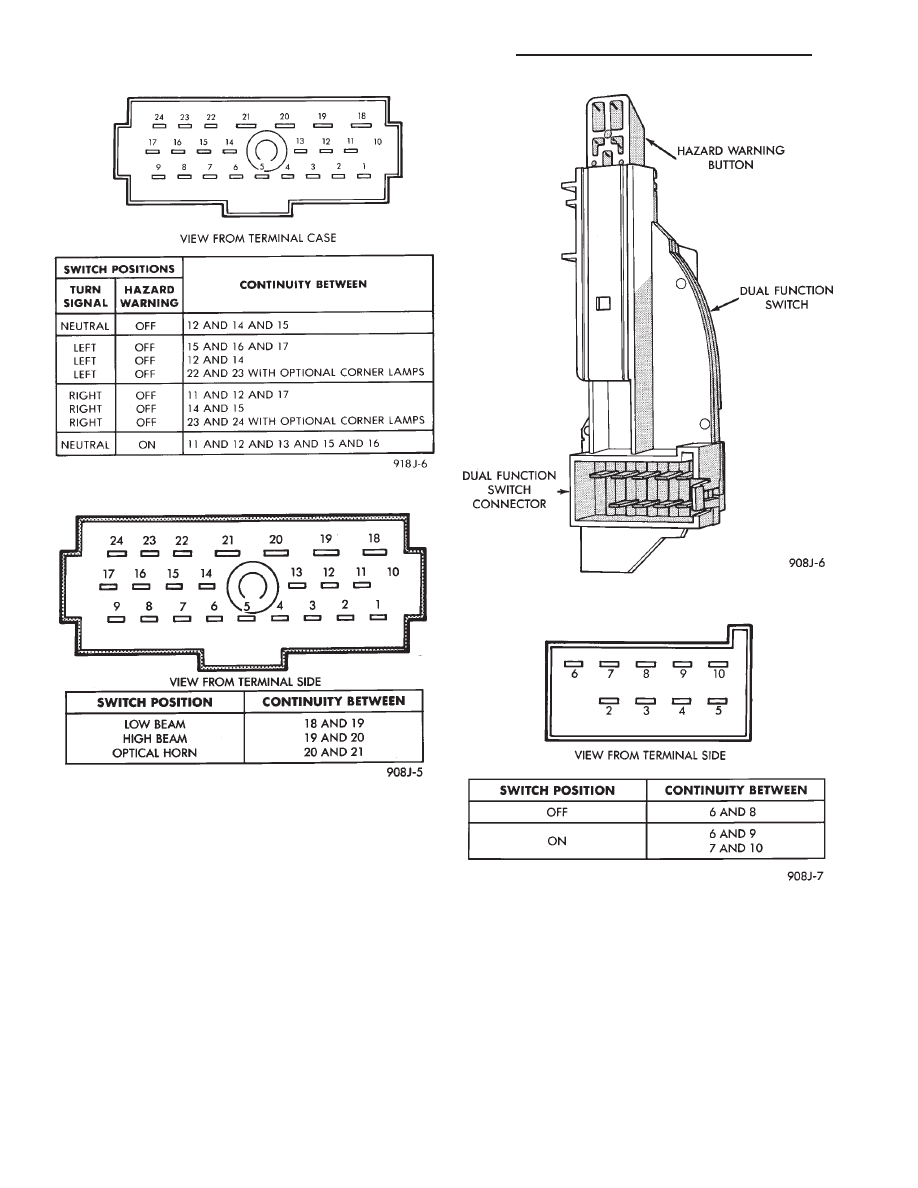

Fig. 2 Turn Signal and Hazard Switch Continuity

Fig. 3 Beam Select Switch Continuity

Fig. 4 Dual-Function Switch Connector

Fig. 5 Hazard Warning Switch Continuity—AJ Body

8J - 4

TURN SIGNALS AND HAZARD WARNING FLASHER

Ä

DUAL-FUNCTION SWITCH—AG AND AJ BODIES

REMOVAL

(1) Disconnect negative battery cable.
(2) Tilt column only remove tilt lever.
(3) Remove three attaching screws, in the upper

and lower steering column covers and remove covers.

(4) Remove two tamper proof mounting screws.

(5) Gently pull switch away from column. Release

connector lock on the wiring connector, then remove
the connector from the switch (Fig. 8).

INSTALLATION

(1) Install wiring connector to switch. Make sure

that switch locking tab is fully seated in the wiring
connector.

(2) Mount switch to column and tighten screws to

2 N

I (17 in. lbs.) torque.

(3) Install steering column covers and tighten

screws to 2 N

I (17 in. lbs.) torque.

(4) Tilt column only install tilt lever.
(5) Re-install negative battery cable.
(6) Check all functions of switch for proper opera-

tion of the hazard warning and turn signal cancella-
tion.

REMOTE TURN SIGNAL SWITCH REMOVAL—AG
AND AJ BODIES

(1) Disconnect battery ground cable..
(2) Remove turn signal lever by pulling it straight

out of the switch (Fig. 9).

(3) Remove two screws from the bottom of the

switch pod that hold turn signal switch.

(4) Disconnect turn signal pigtail wire from head-

lamp switch at the 8-way connector.

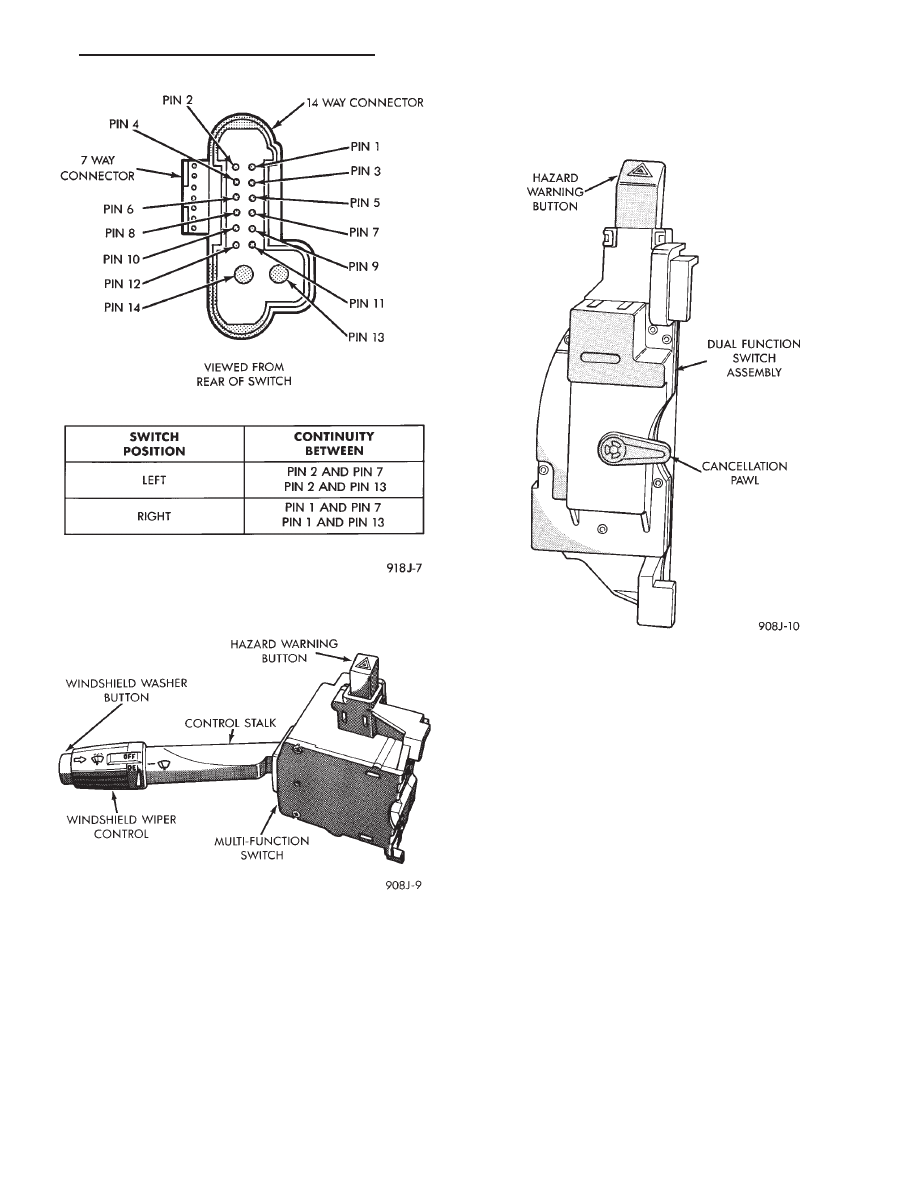

Fig. 6 Remote Turn Signal Switch Continuity—AG

and AJ Bodies

Fig. 7 Multi-Function Switch—AA, AC, AP and AY

Bodies

Fig. 8 Dual-Function Switch—AG and AJ Bodies

Ä

TURN SIGNALS AND HAZARD WARNING FLASHER

8J - 5

(5) For installation reverse above procedure.
(6) Check for proper operation of all components

which are controlled by the pod mounted switch.

TURN SIGNAL AND HAZARD WARNING FLASHER
LOCATION

AA, AC, AP AND AY BODIES

The turn signal flasher and the hazard warning

flasher are two separate plug-in type units.

On AC and AY both flashers are on the relay mod-

ule (Fig. 10).

On AA and AP Bodies the hazard flasher is located

on the relay module (Fig. 11). The turn signal flasher
is on the driver’s side of A/C duct for AA Body (Fig.
12) and center A/C duct for AP Body.

AG AND AJ BODIES

The turn signal flasher and the hazard warning

flasher are combined into one unit called a combina-
tion flasher (combo-flasher). The combo-flasher con-
trols the flashing of the hazard warning system and

the turn signal system. An inoperative bulb or in-
complete turn signal circuit will result in an increase
in flasher speed.

The combo-flasher is located under the instrument

panel, right of the steering column and is clipped on
the A/C distribution duct. The combo-flasher is yel-
low in color for ease of identification.

TURN SIGNAL RELAYS—AG AND AJ BODIES

The AG and AJ models are equipped with four

turn signal relays.

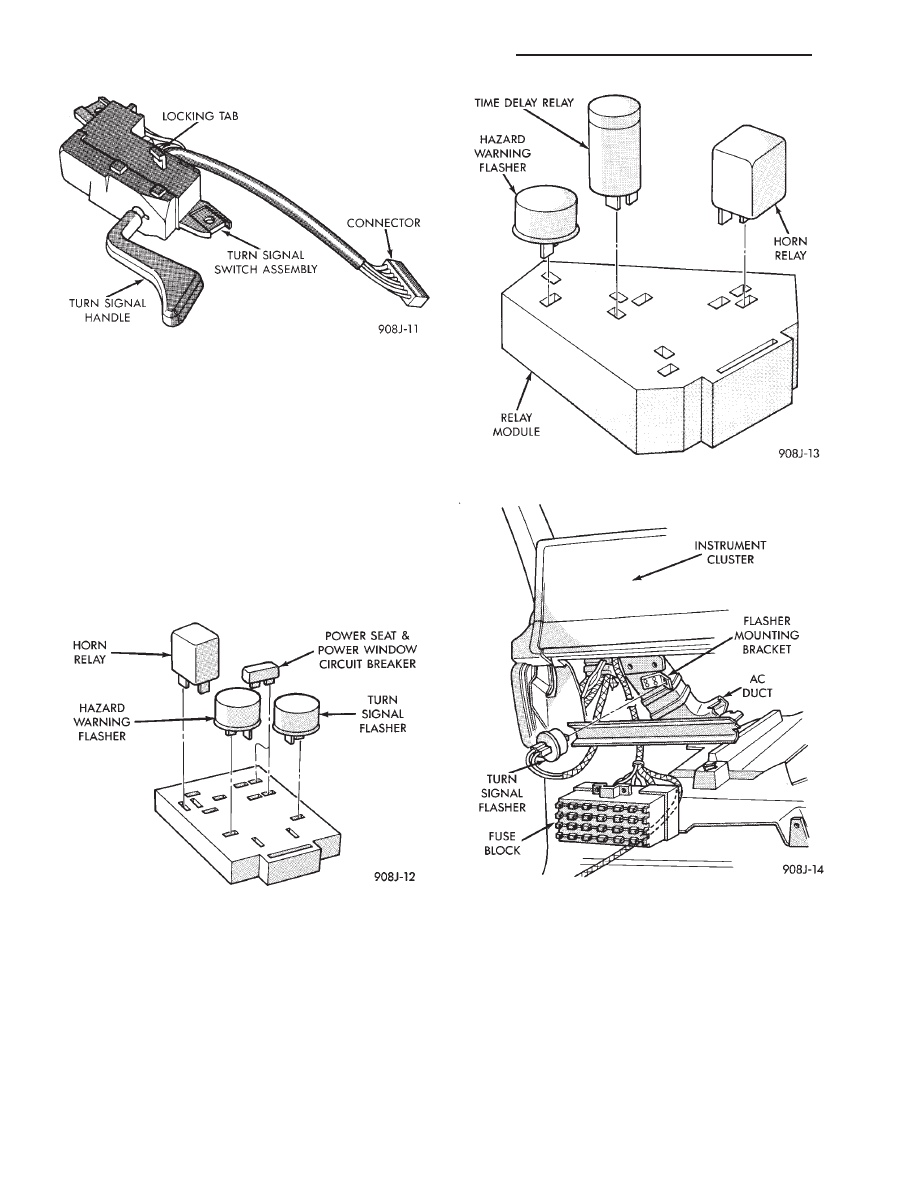

Fig. 9 Remote Turn Signal Switch—AG and AJ

Bodies

Fig. 10 Turn Signal and Hazard Warning

Flasher—AC and AY Bodies

Fig. 11 Hazard Warning Flasher—AA and AP Bodies

Fig. 12 Turn Signal Flasher—AA Body
