One relay controls the right rear turn signal and

stop lamp. The second relay controls the left rear
turn signal and stop lamp. The third relay controls
the right front turn signal. The fourth relay controls
the left front turn signal.

The turn signal relays are located in the relay

bank, underneath the driver’s side of the instrument
panel. The four turn signal relays are identical and
can be interchanged.

The turn signal relays do not cycle on and off with

the turn signal lamp. Their function is to complete

the turn signal circuit when the turn signal is
switched on. Turn signal cycling is done by the com-
bination flasher.

To test the relay, remove the suspect relay and

switch it with 1 of the other 3 turn signal relays. If
the problem follows the relay, replace that relay. If
the problem remains in the same circuit, the relay is
not the problem. Refer to Group 8W, Wiring Dia-
grams.

Ä

TURN SIGNALS AND HAZARD WARNING FLASHER

8J - 7

WINDSHIELD WIPER AND WASHER SYSTEMS

CONTENTS

page

page

GENERAL WIPER INFORMATION

. . . . . . . . . . . 1

INTERMITTENT WINDSHIELD WIPER MOTOR

AND SWITCH SERVICE PROCEDURES

. . . . 12

WINDSHIELD WASHERS

. . . . . . . . . . . . . . . . . 17

WINDSHIELD WIPER BLADE AND ARM SERVICE

PROCEDURES

. . . . . . . . . . . . . . . . . . . . . . . . . 1

WINDSHIELD WIPER MOTOR AND LINKAGE

ASSEMBLY SERVICE PROCEDURES

. . . . . . . 3

GENERAL WIPER INFORMATION

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAG, SEE GROUP 8M, RESTRAINT SYSTEMS FOR
STEERING WHEEL OR COLUMN REMOVAL PROCE-
DURES.

The windshield wipers can be operated with the

windshield wiper switch only when the ignition
switch is in the ACCESSORY or IGNITION position.
A fuse, located in the fuse block, protects the cir-
cuitry of the wiper system and the vehicle.

The wiper motor has permanent magnet fields. The

speeds are determined by current flow to the appro-
priate set of brushes.

The intermittent wipe system, in addition to low

and high speed, has a delay mode. The delay mode
has a range of 2 to 15 seconds. This is accomplished
by a variable resistor in the wiper switch and is con-
trolled electrically by a relay.

The wiper system completes the wipe cycle when

the switch is turned OFF. The blades park in the
lowest portion of the wipe pattern.

WINDSHIELD WIPER BLADE AND ARM SERVICE PROCEDURES

WIPER BLADES

Wiper blades, exposed to the weather for a long pe-

riod of time, tend to lose their wiping effectiveness.
Periodic cleaning of the wiper blade is suggested to
remove the accumulation of salt and road film. The
wiper blades, arms, and windshield should be cleaned
with a sponge or cloth and a mild detergent or nona-
brasive cleaner. If the blades continue to streak or
smear, they should be replaced.

WIPER BLADE ELEMENT CHANGE

(1) Turn wiper switch ON, position blades to a con-

venient place by turning the ignition switch ON and
OFF.

(2) Lift wiper arm to raise blade off glass.
(3) Remove blade assembly from arm by inserting

a small screwdriver blade into release slot of wiper
blade and push downward (Fig. 1 and 2), or push re-
lease button (2).

(4) To remove wiping element from blade assem-

bly:
• Place blade assembly on a working surface

• Apply pressure backwards to open up the blade as-
sembly (Fig. 3)
• By pushing downward and pulling away remove
the wiping element, or lift tab on one end links and
squeeze link to remove from center bridge.

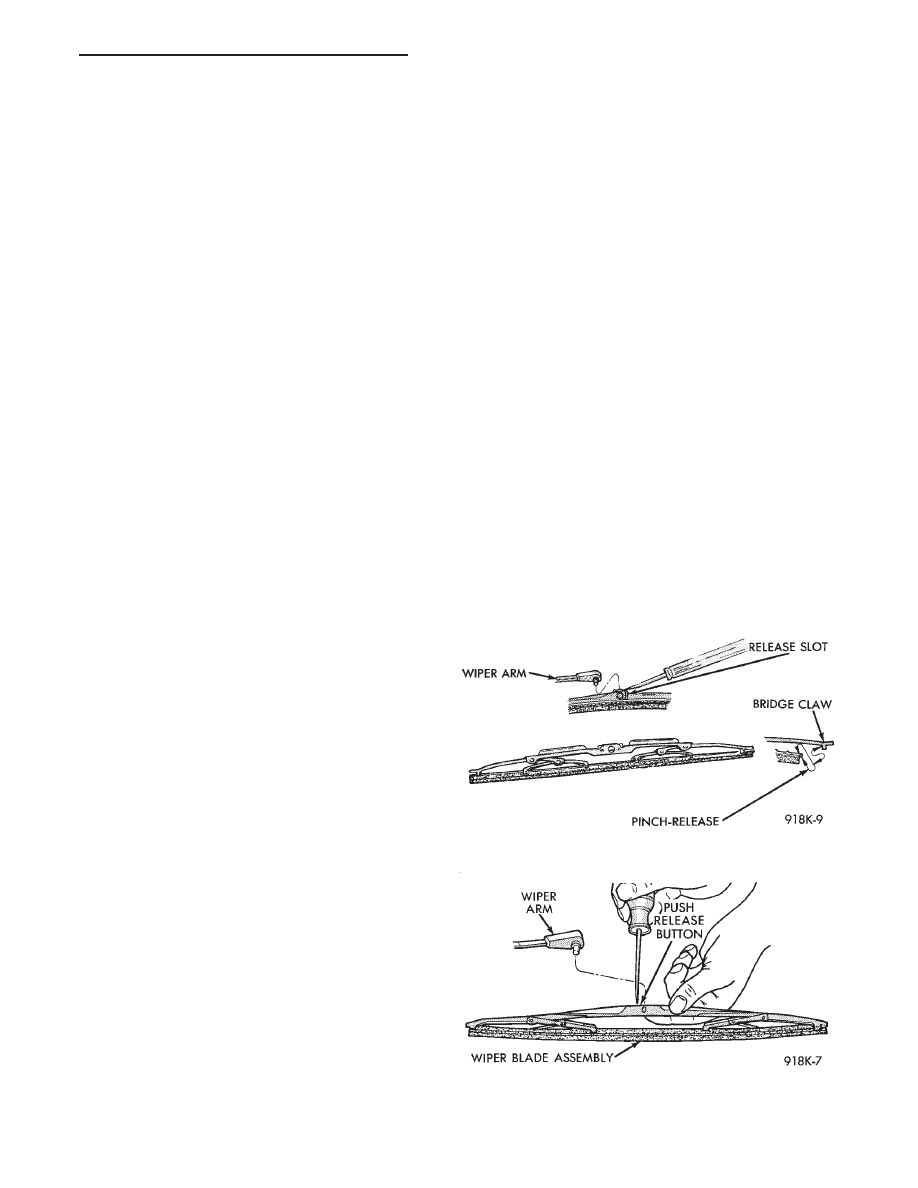

Fig. 1 Wiper Blade and Element

Fig. 2 Blade Assembly from Arm

Ä

WINDSHIELD WIPER AND WASHER SYSTEMS

8K - 1

• Slide end link off element from claws of other link
(Fig. 4), or by grasping the rubber element where the
channel is and pull the element out for replacement.

(5) To install reverse above procedures.

(6) Check each bridge claw for positive locking

when installing blade element, and blade assembly
for positive locking.

WIPER ARM REPLACEMENT

AG AND AJ BODIES

REMOVAL

Lift the arm to permit the latch (Fig. 5) to be

pulled out to the holding position then release the
arm. Arm front will remain off windshield in this po-
sition. Remove the arm from the pivot using a rock-
ing motion.

INSTALLATION

For proper installation of wiper arm, refer to Wiper

Arm Adjustment.

AA, AC, AP AND AY BODIES

REMOVAL

(1) Lift the wiper arm and place a 3.17mm (1/8

inch) pin into the arm pin hole (Fig. 6).

(3) Remove the wiper arm from the pivot using a

rocking motion.

INSTALLATION

(1) Clean the wiper pivot shaft of any metal filings

using a wire brush.

(2) Position wiper arm so that the blade tip is

19.05 mm (3/4 inch) from the top of the cowl screen.

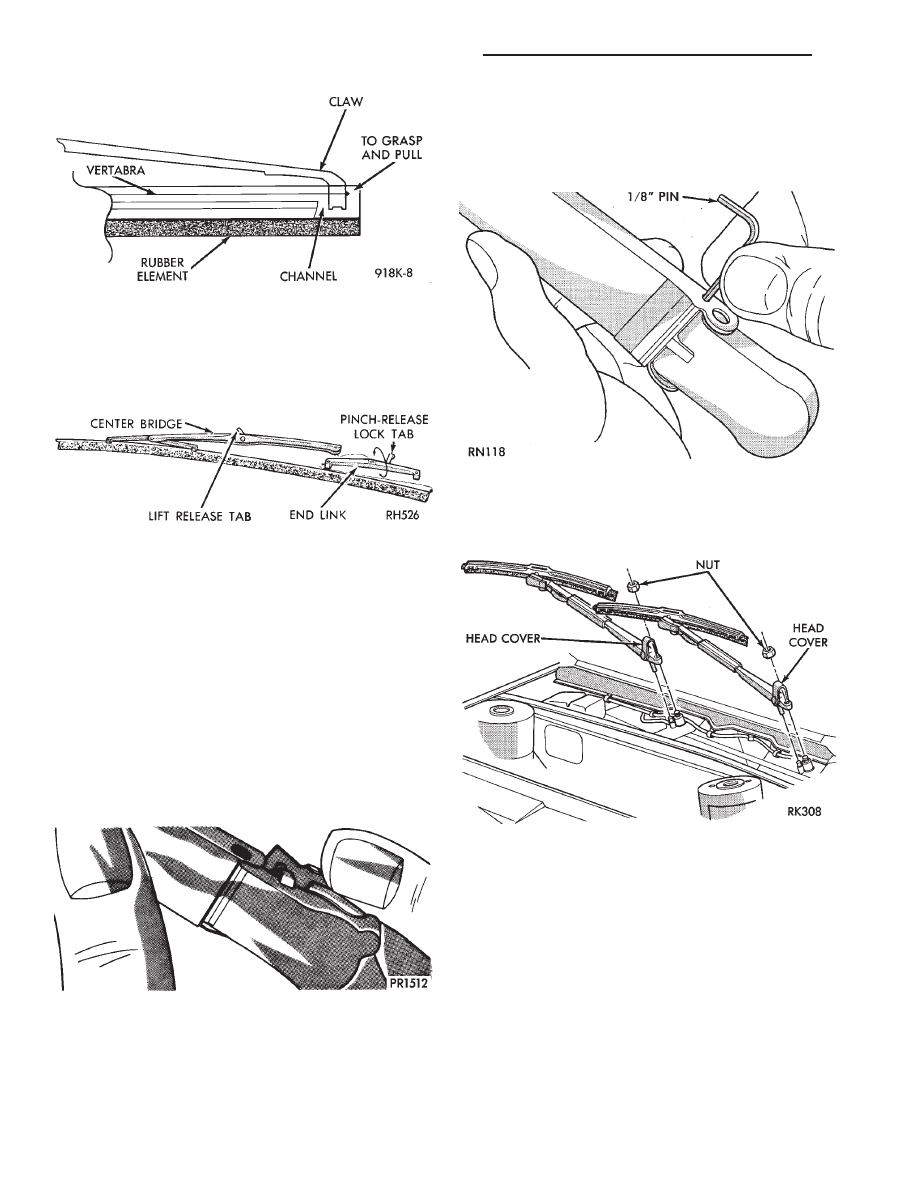

Fig. 3 Wiper Element

Fig. 4 Wiping Element from Blade Assembly

Fig. 5 Removing Wiper Arm—AG and AJ Bodies

Fig. 6 Removing Wiper Arm—AA, AC, AP and AY

Bodies 16

(2) Lift the head cover (Fig. 7) and remove the

wiper arm attaching nut.

Fig. 7 Wiper Arm Head Cover and Nut—AA, AC, AP

and AY Bodies

8K - 2

WINDSHIELD WIPER AND WASHER SYSTEMS
