(4) Connect a jumper wire between pin 2 of the

four-way servo connector of the main harness and
pin 2 of the vehicle speed control servo (Fig. 12). The
other three pins from the servo should show battery
voltage. If not, replace the servo.

(5) Using an ohmmeter, connect one lead to a good

body ground and the other lead touch pin 1 in the
four-way servo connector of the main harness. The
meter should show continuity. If not, repair the
ground circuit as necessary.

POWERTRAIN CONTROL MODULE ELECTRICAL
TEST

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAG, SEE GROUP 8M, RESTRAINT SYSTEMS FOR
AIRBAG,

STEERING

WHEEL

OR

COLUMN

RE-

MOVAL PROCEDURES.

(1) Unplug 60-way connector from the powertrain

control module, located next to the battery (Fig. 13).

(2) Remove vehicle speed control switch. Refer to

Vehicle Speed Control Switch Removal. Disconnect
the 4-way connector.

(3) Using an ohmmeter test continuity between pin

23 of powertrain control module and pin 4 of the ve-
hicle speed control switch harness. Refer to Fig. 14
for controller terminal locations.

(a) If no continuity, repair wire circuit as neces-

sary.

(b) Continuity OK, refer to Vehicle Speed Con-

trol Switch Test.
(4) Connect the 4-way connector to vehicle speed

control switch.

(5) Connect negative lead of voltmeter to a good

body ground near the powertrain control module.

(6) Turn ignition switch ON.
(7) Place vehicle speed control switch in the OFF

position. Touch the positive lead of the voltmeter to
pin 53, the voltmeter should read 0 volts.

(8) Place vehicle speed control switch in the ON

position. Touch the positive lead of the voltmeter to
pin 53, the voltmeter should read battery voltage.

(9) If no voltage, repair the wire between pin 53

and pin 3 of the vehicle speed control servo (Fig. 6).
If voltage is OK go to step 8.

(10) Place vehicle speed control switch in the OFF

position. Touch the positive lead of the voltmeter to
pin 33, voltmeter should read 0 volts.

(11) Place vehicle speed control switch in the ON

position. Touch the positive lead of the voltmeter to
pin 33, the voltmeter should read battery voltage.

(12) If no voltage, repair the wire between pin 33

and pin 4 of the vehicle speed control servo (Fig. 6).
If voltage is OK go to step 11.

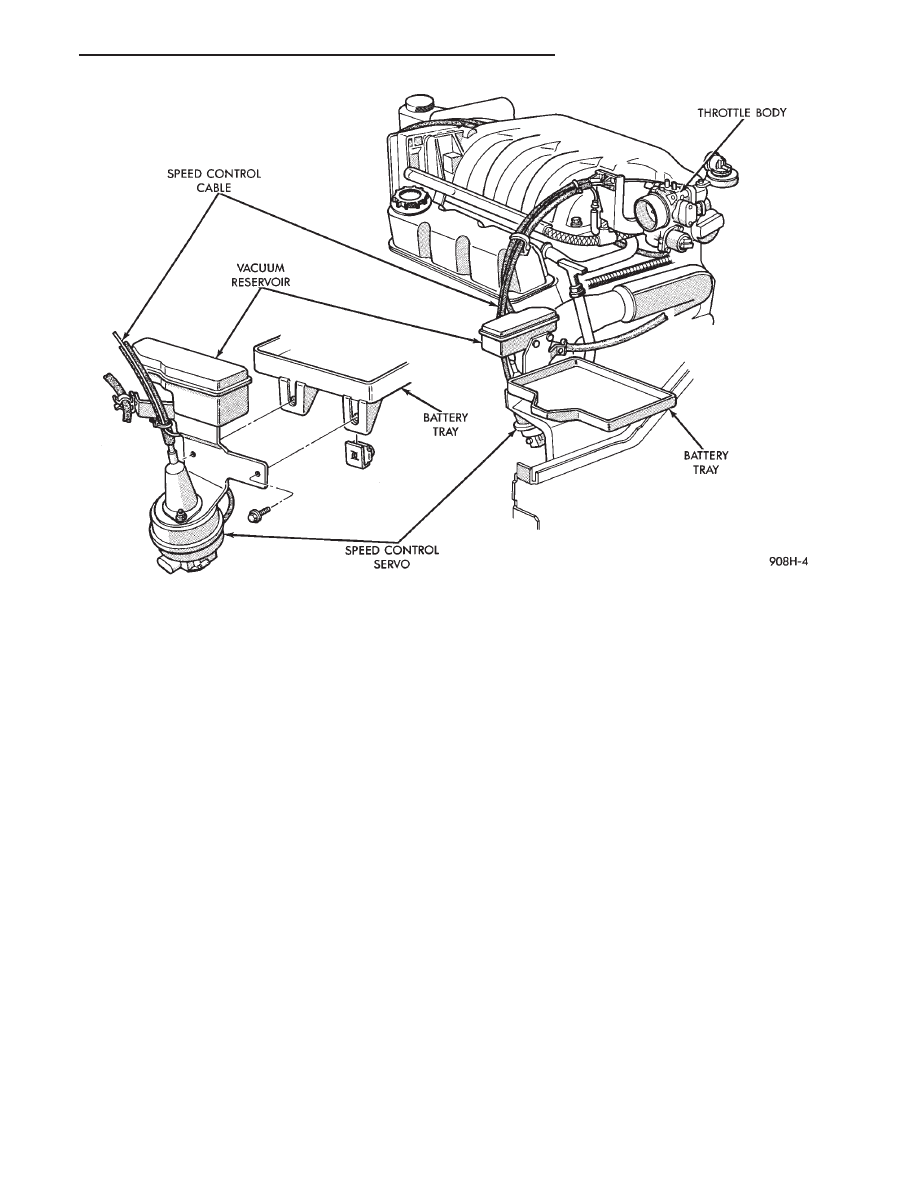

Fig. 8 Vehicle Speed Control—AC & AY Bodies with 3.3/3.8L

Ä

VEHICLE SPEED CONTROL

8H - 5

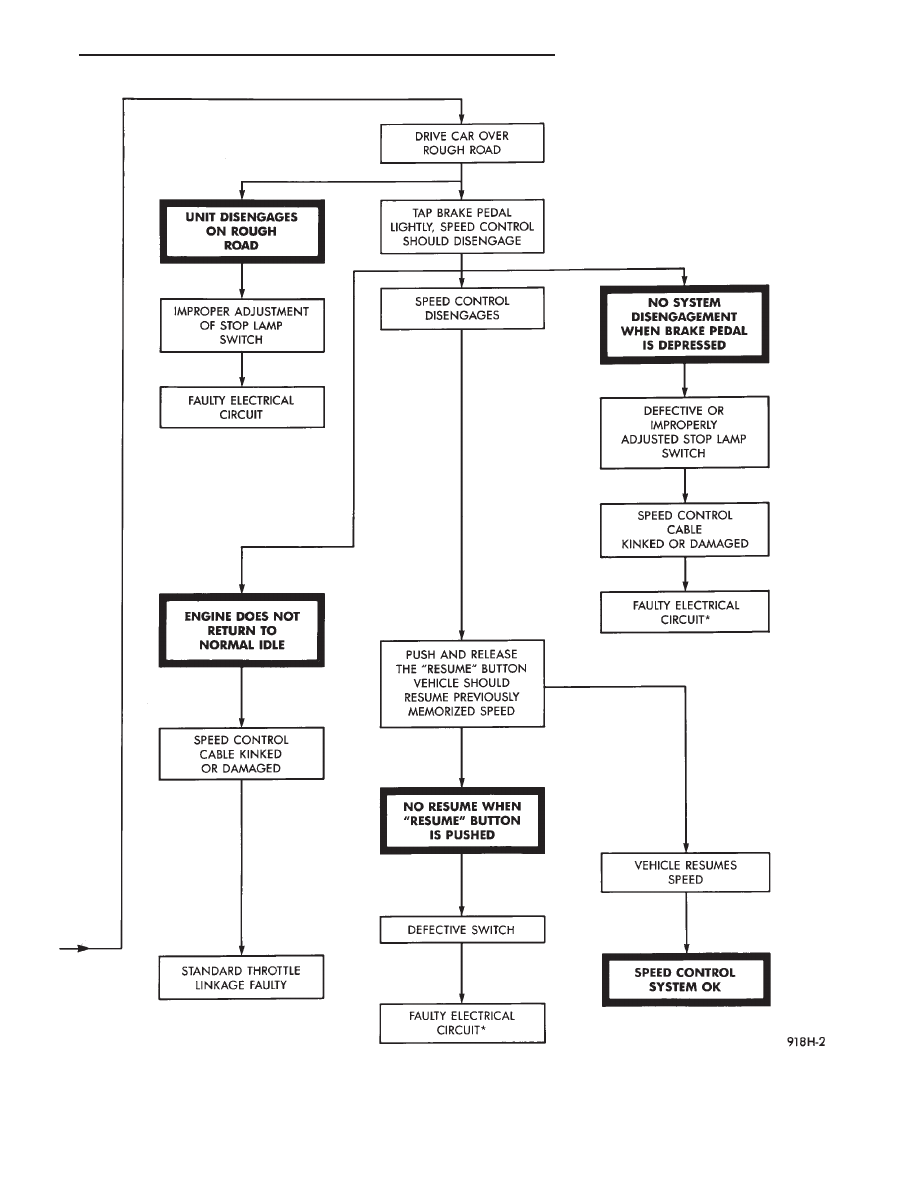

Fig. 9 System Diagnosis

8H - 6

VEHICLE SPEED CONTROL

Ä

(13) Using an ohmmeter, connect one lead to a

good body ground and touch the other lead to pin 29.

When the pedal is depressed, the meter should show
no continuity. With the brake pedal released, the

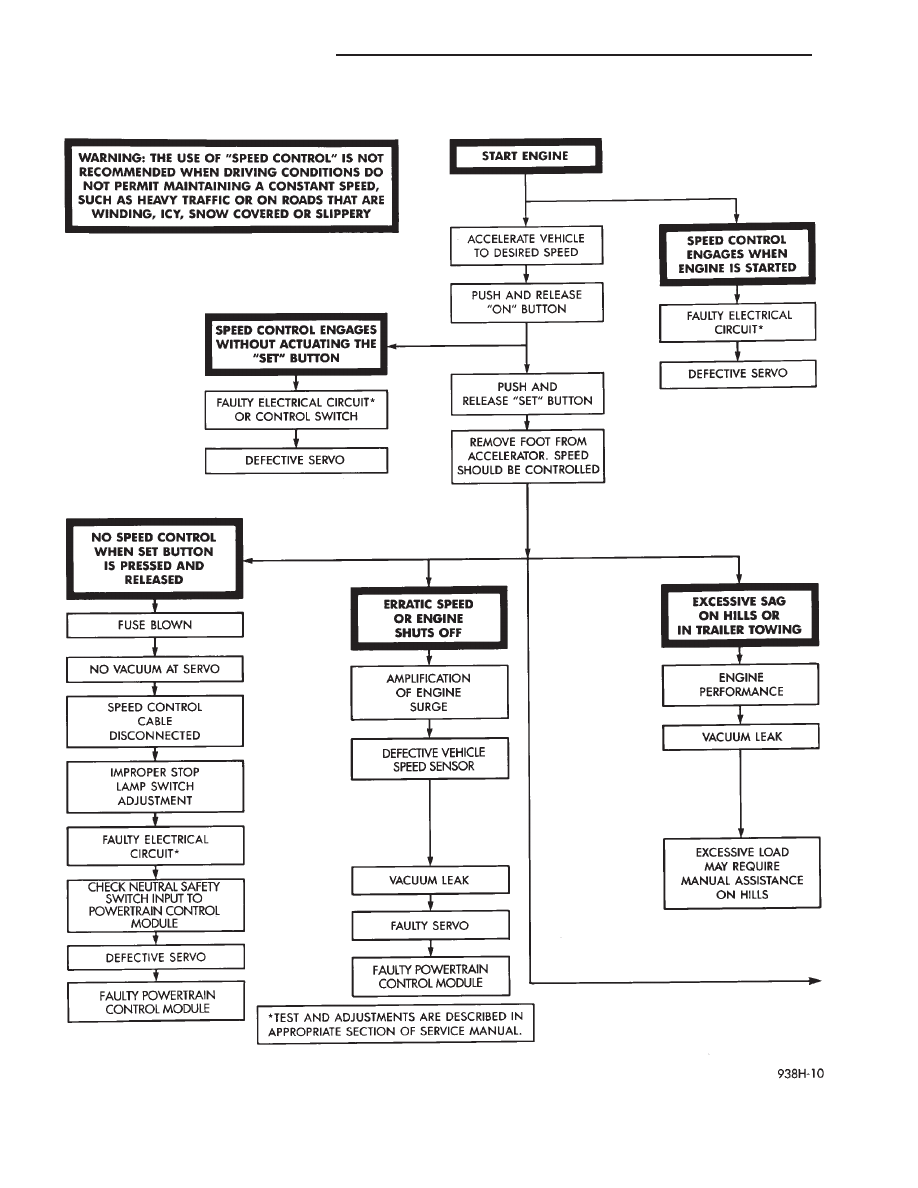

Fig. 10 System Diagnosis—Continued

Ä

VEHICLE SPEED CONTROL

8H - 7

meter should show continuity. If no continuity per-
form the following test. Continuity OK, go to step 12.

(a) Using an ohmmeter test continuity between

pin 29 of powertrain control module and pin 3 of
the stop lamp switch connector.

(b) If no continuity, repair as necessary.
(c) If continuity, refer to Stop Lamp Switch Test.
(d) If stop lamp switch test OK, Test continuity

between pin 6 of stop lamp switch and ground.
(14) Using an ohmmeter, touch one lead to a good

body ground and touch the other lead to pin 30. The
meter should show no continuity when transmission
is in DRIVE and continuity when in PARK or NEU-
TRAL. If not test Neutral Start and Back-Up switch
using DRB II.

VEHICLE SPEED CONTROL SWITCH TEST

WARNING: IF REMOVAL OF AIR BAG MODULE IS
NECESSARY, REFER TO GROUP 8M, RESTRAINT
SYSTEMS.

(1) Remove the switch and disconnect 4-way con-

nector.

(2) Using an ohmmeter, test continuity at the four

pins of the vehicle speed control switch. Refer to Ve-
hicle Speed Control Switch Continuity (Fig. 15).

(3) If there is no continuity or incorrect continuity

at any one of the switch positions, replace the switch.

STOP LAMP VEHICLE SPEED CONTROL SWITCH
TEST

(1) Disconnect the six way connector at the stop

lamp switch (Fig.16). Using an ohmmeter, continuity
may be checked at the switch side of the connector as
follows:

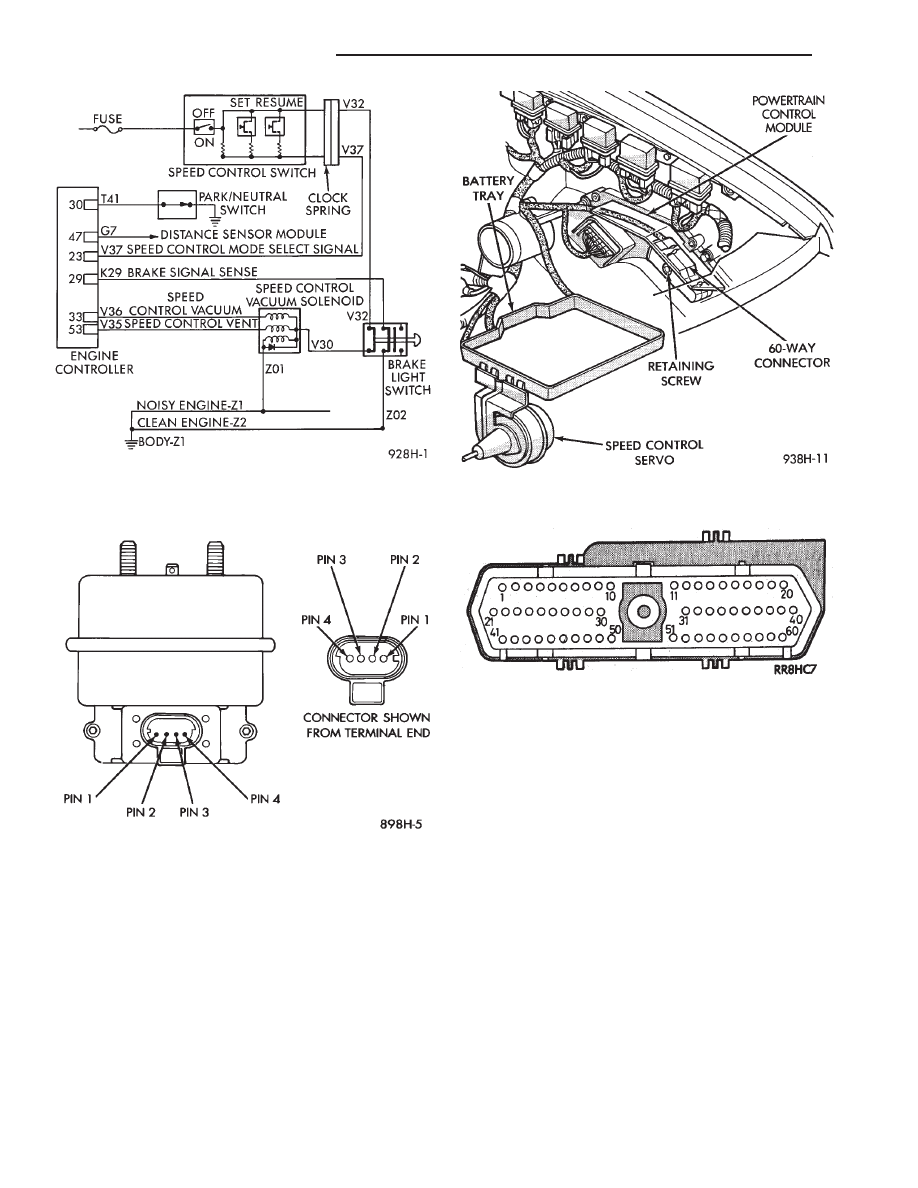

Fig. 11 Vehicle Speed Control Circuit

Fig. 12 Servo Harness Connector

Fig. 13 Powertrain Control Module and Connector

Location

Fig. 14 Powertrain Control Module 60-Way

Connector Shown from Terminal End

8H - 8

VEHICLE SPEED CONTROL
